電気から電子へ

はじめに

書籍シリーズのこの第3巻電気回路のレッスン 電気間の移行という点で前の2つから逸脱します 回路と電子 回路は正式に交差しています。電気回路は、導線と他のデバイスの接続であり、それによって電荷の均一な流れが発生します。電子回路は、制御のいくつかの手段という点で、電気回路に新しい次元を追加します。 電圧または電流のいずれかの別の電気信号によって電荷の流れに作用します。

電子回路

それ自体、電荷の流れの制御は、電気回路の学生にとって目新しいことではありません。スイッチは、特に可変抵抗器（レオスタット）として接続されている場合、ポテンショメータと同様に電荷の流れを制御します。スイッチもポテンショメータも、あなたの研究のこの時点までにあなたの経験に新しいものであってはなりません。したがって、電気から電子への移行を示すしきい値は、方法によって定義されます。 回路内に何らかの制御が存在するかどうかではなく、電荷の流れが制御されます。スイッチとレオスタットは、回路の外部にある物理的な力によって作動する機械装置の位置に応じて、電荷の流れを制御します。しかし、エレクトロニクス分野では、別の電荷の流れや静電圧の印加によって電荷の流れを制御できる特殊な装置を扱っています。言い換えれば、電子回路では、電気は電気を制御することができます 。

現代のエレクトロニクス時代の歴史

トーマスエジソン

現代の電子機器時代の歴史的な先駆者は、1880年に電気白熱灯を開発しているときにトーマスエジソンによって発明されました。エジソンは、加熱されたランプフィラメントから真空エンベロープ内に取り付けられた金属プレートに小さな電流が流れることを発見しました。 （下の図（a））今日、これは「エジソン効果」として知られています。バッテリーはフィラメントを加熱するためにのみ必要であることに注意してください。非電気熱源が使用された場合でも、電子は流れます。

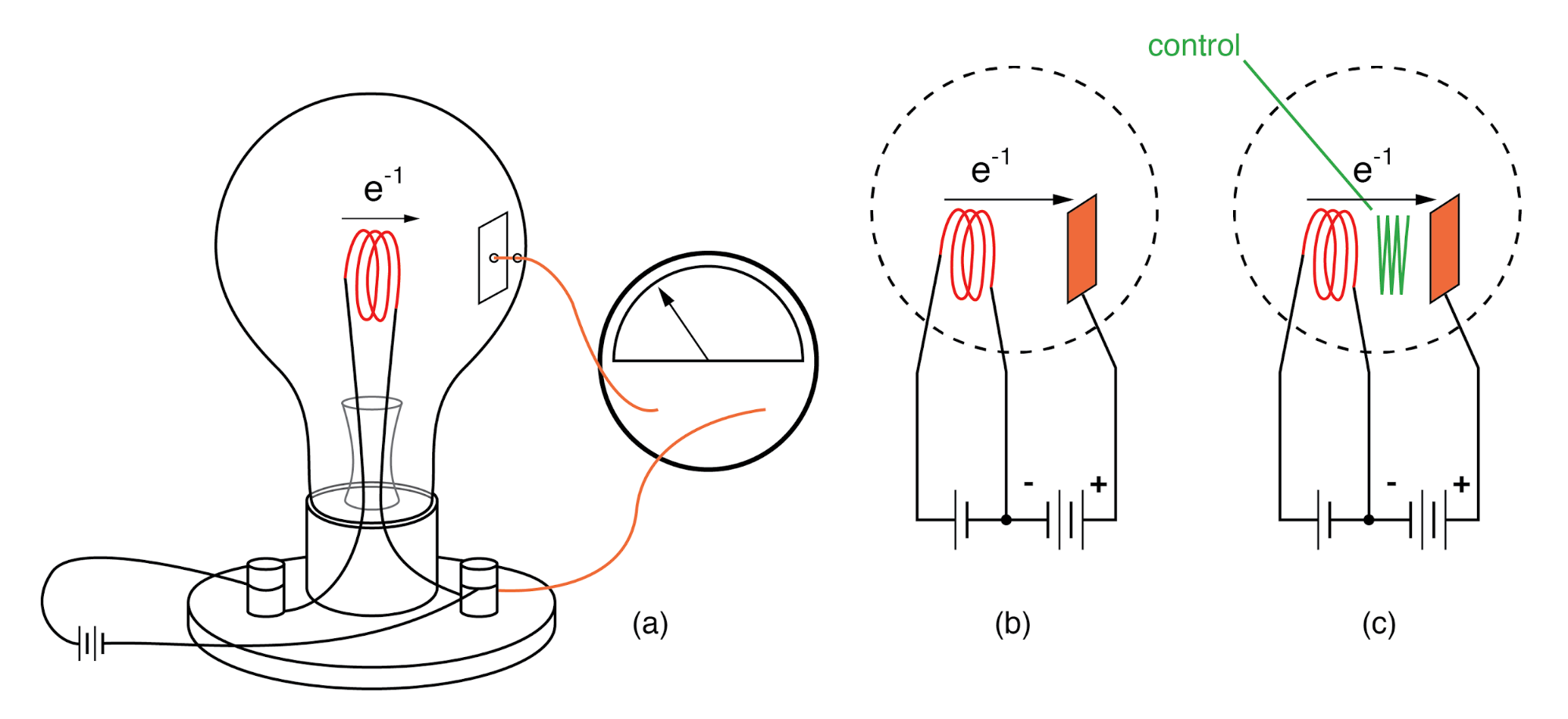

エジソン効果、フレミングバルブまたは真空ダイオード、DeForestオーディオントライオード真空管アンプ。

真空ダイオード

1904年までに、Marconi WirelessCompanyのアドバイザーであるJohnFlemmingは、外部から印加された電流（プレートバッテリー）がフィラメントからプレートへの一方向にのみ流れ（上の図（b））、逆方向には流れないことを発見しました（図示せず）。本発明は、交流を直流に変換するために使用される真空ダイオードであった。 Lee DeForestによる3番目の電極の追加（上の図（c））により、小さな信号でフィラメントからプレートへのより大きな電子の流れを制御することができました。

オーディオンチューブ

歴史的に、エレクトロニクスの時代は Audionチューブの発明から始まりました。 、管内の2つの金属構造の間に小さな電圧を印加することによって真空中の電子流の流れを制御する装置。いわゆる電子管のより詳細な要約 または真空管 テクノロジーは、この巻の最後の章で興味のある人のために利用できます。

トランジスタ

エレクトロニクス技術は、トランジスタの発明により1948年に革命を経験しました。この小さなデバイスは、Audionチューブとほぼ同じ効果を実現しましたが、スペースが非常に少なく、材料も少なくて済みます。トランジスタは、真空ではなく固体半導体物質を通る電荷の流れを制御するため、トランジスタ技術はしばしばソリッドステートエレクトロニクスと呼ばれます。
