インダクタ過渡応答の理解：エネルギー、電流、電圧ダイナミクス
インダクタは電流流れによって生成される磁界にエネルギーを蓄え、電圧によって電界にエネルギーを蓄えるコンデンサとは正反対の性質を持ちます。この磁気貯蔵により、インダクタは電流変化を阻止し、コンデンサは電圧変化を阻止します。
インダクタが最初に非励磁状態（磁界なし、電流ゼロ）にあるとき、電圧源を接続すると開放回路のように振る舞います。電流をゼロに保とうとするため、電源電圧がそのまま端子間に現れます。
時間経過とともに、インダクタ電流は回路が許す最大値に向かって上昇し、端子電圧は対応して低下します。端子電圧がゼロに近づくと（理想ケース）、インダクタは実質的に短絡状態となり、無視できる電圧降下で最大電流を伝導します。
スイッチを最初に閉じた瞬間、インダクタ電圧は瞬時に電池電圧と等しくなります（開放回路振る舞い）。その後この電圧はゼロに向かって減衰し、電流は定常値に向かって上昇します。インダクタ電圧は、電池電圧から抵抗器の電圧降下（I・R）を引くことで求められます。
15V電池と1Ω抵抗の直列RL回路では、電流は0Aから漸近的に15Aに近づきます。以下の表は実測値を用いた時間依存性を示しています：
| 時間 (s) | 電池電圧 (V) | インダクタ電圧 (V) | 電流 (A) |
|---|---|---|---|
| 0 | 15 | 15 | 0 |
| 0.5 | 15 | 9.098 | 5.902 |
| 1 | 15 | 5.518 | 9.482 |
| 2 | 15 | 2.030 | 12.97 |
| 3 | 15 | 0.747 | 14.25 |
| 4 | 15 | 0.275 | 14.73 |
| 5 | 15 | 0.101 | 14.90 |
| 6 | 15 | 37.181 mV | 14.96 |
| 10 | 15 | 0.681 mV | 14.99 |
RCケースと同様、インダクタ電圧は漸近的にゼロに、電流は漸近的に15Aに近づきます。実用上、数個の時定数後には電圧はゼロ、電流は実質的に最大値と見なせます。

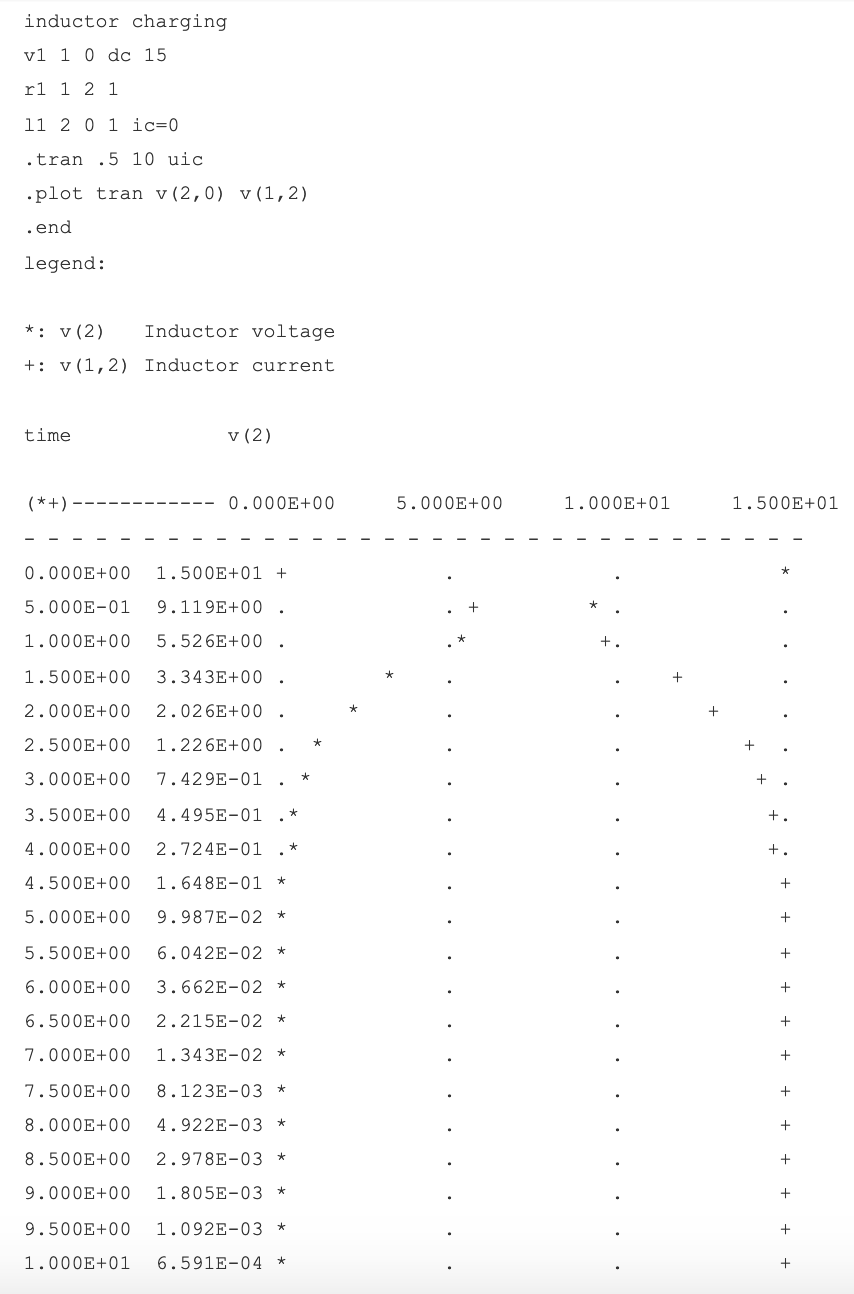

SPICEを用いると過渡応答をより明確に可視化できます。次のプロットは電圧の急激な初期低下と対応する電流上昇、その後のレベルオフを示しています。
復習：
- 完全非励磁インダクタは最初開放回路として振る舞い、完全励磁後に短絡状態へ移行します。
- RL充電回路では、インダクタ電流がゼロから最終値へ増加し、電圧が最大からゼロへ減少します。最も急速な変化は最初に起こり、漸近線に向かって緩やかになります。
