ケーブルの自動調整でツイストペアを作成する方法
この記事では、E3.seriesのケーブル用ツイストペアとシールドの自動調整を作成および定義する方法を示します。プロセスはシンプルで高速です。ビデオ記事全体を参照して、プロセスを最適化してください!
接続と配線の定義
最初に、コネクタが接続とワイヤとともにプロジェクトシートに追加されます。
コンポーネントはライブラリからプロジェクトに簡単にドラッグでき、インテリジェントな「マルチ接続」コマンドと同時に接続が確立されます。
次に、ワイヤが3つの接続に挿入されます。このプロジェクトのデフォルトのワイヤ定義は次のとおりです。
- H07V-K
- 1.5-BK。
オプション「デフォルトのワイヤを挿入」を使用 「マウスをドラッグするだけで、すべての接続に同時にワイヤをすばやく追加できます。
技術トレーニングコースを備えた、世界をリードするE-CAEE3.seriesツールを今すぐお試しください。
下のバナーをクリックしてください
シールドとツイストペアの作成

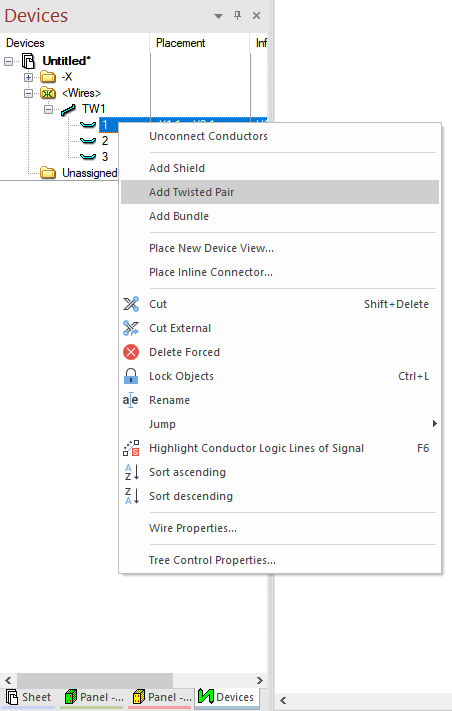

ツイストペアとシールドを追加するには、[デバイス]ウィンドウにアクセスし、目的のワイヤ上でマウスの右ボタンを押すと、目的のオプション(ツイストペアまたはシールド)を選択できます。
ビデオ全体を見る
より技術的なビデオについては、こちらのYouTubeチャンネルに登録してください。
シールドとツイストペアの自動調整
シールドとツイストペアの自動調整の構成では、プロジェクトの電気的特性に「S」キーを使用してアクセスします。現時点では、この機能を有効にする方法は、[配置]-> [バンドルシンボル]で、[接続線の位置を変更した後にバンドルシンボルのサイズを調整する]オプションを選択します。
さて、シンボルはプロジェクト内のデバイスの動きに従います。
下のボタンを使用して、ご要望に応じてE3.seriesトライアルを作成してください!
