今日はThe Mechanical Postで、CNCとは何か？その構造、動作、種類、利点、制限、用途について学びます。

記事の最後にあるボタンをクリックしてPDFをダウンロード・印刷できます。

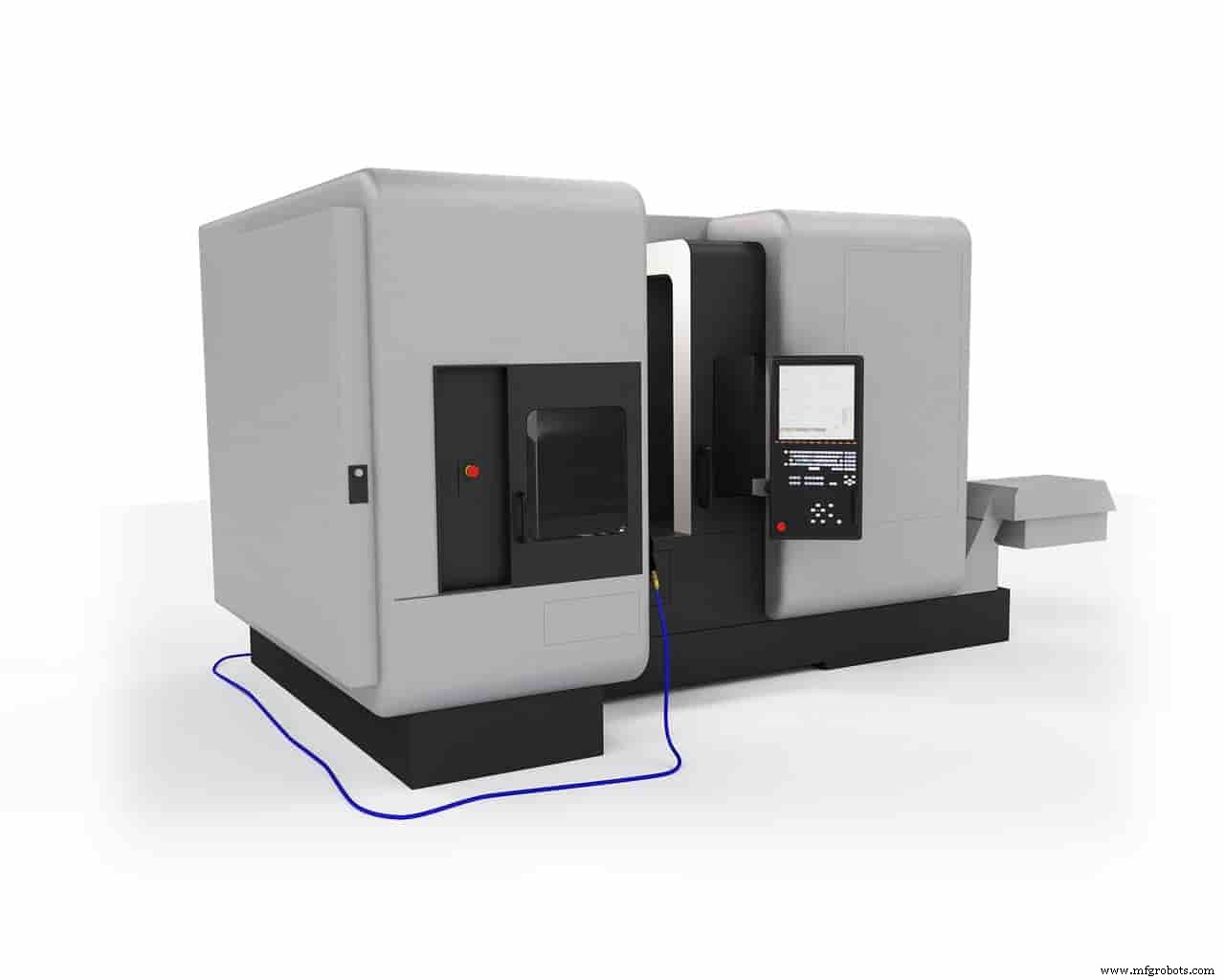

CNCとは？

CNCマシンの正式名称はComputer Numerical Controlです。CNCマシンは、かつてドリリング、フライス、旋削などの従来のマシンで手作業で行われていた様々な機能を、コンピューターの助けを借りて自動的に実行するためのコンピューター制御マシンです。CNCマシンは、プログラムに従って動作するロボットと言えます。CNCマシンはコンピューターによってプログラミングまたは制御され、産業オートメーションを含む幅広い用途があります。CNCマシンは、マシンに入力された数値コードで指定された通りに必要なタスクを実行します。これらのコードは、オペレーターがマシンにどの機能を実行するかを指示するためのコマンドのセットです。これらのコードはGコードとMコードと呼ばれます。各コードには特定の機能があります。

CNC加工

CNC加工は、「コンピューターコードがマシンに指示し、ワークピース上で様々な加工プロセスを実行する製造プロセス」と定義できます。

CNCマシンは3軸で同時に加工できます。一部の高度なCNCマシンは5軸で同時に加工できます。

CNCマシンの基本コンポーネント

CNCマシンの基本構造またはコンポーネントは以下の通り：

• 入力装置
• マシン制御ユニット（MCU）
• マシン工具
• 駆動機構
• 表示装置

入力装置

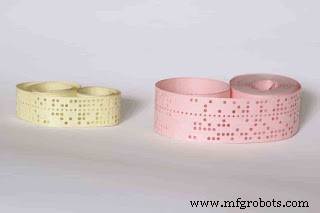

入力装置はプログラムをマシンに供給するための装置です。古いCNCはパンチテープや磁気テープをプログラム入力に使用していましたが、デジタルのCNCコントローラーに置き換えられました。

TedColes, Public domain, via Wikimedia Commons

マシン制御ユニット（MCU）

マシン制御ユニットはシステムの頭脳であり、入力を受け取り、処理し、プログラムを実行します。MCUは工具の移動制御、駆動システムの制御、主軸のON/OFF、クーラントのON/OFFなどの様々な機能のON/OFFが可能です。例：オペレーターが特定のプロセス完了後にクーラントをOFFにするよう指定した場合、MCUはクーラントをOFFにする信号を送ります。

マシン工具

マシン工具はCNCマシンの基本コンポーネントの一つです。原材料を完成品に変換する操作を実行するコンポーネントです。マシン工具はMCUによって制御されます。マシン工具は前進、上昇、下降などを行い、ワークピースから材料を少しずつ除去します。主軸速度はどの程度か、クーラントはいつON/OFFか、送り速度はどの程度か？これらすべてのパラメータはオペレーターによってコードの形で指定され、マシン工具はそれに従って動作します。

駆動機構

駆動機構は、ドライブモーターとボールねじの配置にフィードバック機構を組み合わせたものです。MCUがモーターに回転を指示し、これがドライブモーターに接続されたボールねじを回転させます。ワークピースが加工のために置かれるテーブルスライドはボールねじに取り付けられています。したがって、ボールねじが回転するとテーブルスライドがそれに応じて前後します。ボールねじの端にフィードバック機構が配置され、MCUに変化を通知します。これによりテーブルスライドの移動精度が向上します。

表示装置

入力、出力、その他の有用なシステム情報と設定を表示するモニターです。

CNCマシンの動作

CNCマシンの動作手順は以下の通り：

• オペレーターがGコードとMコードをCNCコントローラーに入力し、プロセスを開始します。
• このプログラムはマシン制御ユニットによって処理されます。
• MCUはマシン工具と駆動機構に位置決めを指示します。
• その後、プログラムに従ってワークピースが加工されます。
• フィードバックシステムがMCUにフィードバックを提供します。
• MCUはプログラムに従って様々なコンポーネントをON/OFFします。
• MCUは表示装置を通じてオペレーターに出力またはフィードバックを送信します。

合わせて読みたい：

• GMAWとは？詳細説明
• 圧延プロセス – 動作、用途、利点
• 押出とは？動作、種類、利点、制限

CNCマシンの種類

CNCマシンの種類は以下の通り：

• CNCフライス盤
• CNC旋盤
• CNCルーター
• CNCプラズマカッター
• CNC放電加工機

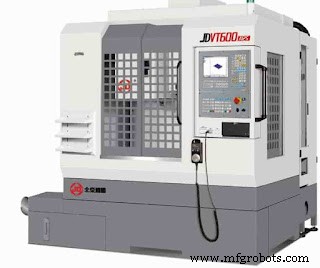

CNCフライス盤

CNCフライス盤は従来のフライス盤に似ていますが、自動で従来のフライス盤よりも精度が高いです。

HafeezJD, CC BY-SA 4.0, via Wikimedia Commons

CNCフライス盤はフライス盤が行うすべての操作を実行できます。CNCフライス盤は多くの床面積を占有し、高価です。

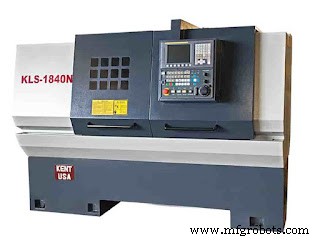

CNC旋盤

CNC旋盤は自動旋盤と言えます。CNC旋盤は旋削、テーパー旋削、穴あけ、溝入れ、ナーリング、旋盤で実行可能なほぼすべての操作を実行できます。

Mike Zielinski, CC BY-SA 4.0, via Wikimedia Commons

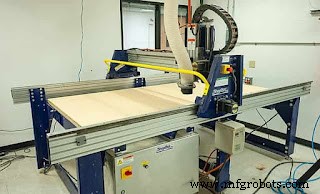

CNCルーター

CNCルーターはハンドヘルドルーターのアップグレード版です。鋼、アルミニウム、発泡体、プラスチック、真鍮などの材料を切削できます。ほとんどのルーターは3軸（X、Y、Z）で加工可能です。市場には4軸、5軸、6軸のCNCルーターもあります。

Rickwashburn1, CC BY-SA 4.0, via Wikimedia Commons

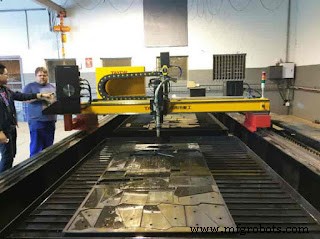

CNCプラズマカッター

CNCプラズマカッターはプラズマトーチを使用して金属を溶かして切断します。通常、金属板の切断に使用されます。鋼などの重い金属を簡単に切断できます。これらのマシンはCNCルーターに似ていますが、2軸のみに制限されます。

Zgyricky, CC BY-SA 4.0, via Wikimedia Commons

CNC放電加工機

このマシンは電気火花を使用して金属を溶かし、加工します。この場合の工具は電極です。工具とワークピースの間にギャップがあります。誘電体流体がギャップを継続的に通過します。プロセス全体がコンピューター制御されています。

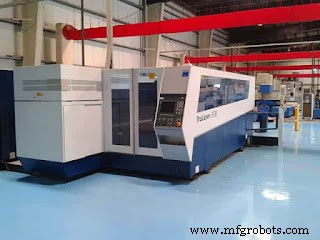

CNCレーザー切断機

CNCレーザー切断機はCNCプラズマに似ていますが、プラズマの代わりにレーザービームを使用してワークピースを切断します。一般的に金属、木材、プラスチックの切断に使用されます。

S zillayali, CC BY 3.0, via Wikimedia Commons

CNCレーザーは、ワークピースの材料に応じてレーザーの強度を調整できるため、ある程度の柔軟性を提供します。

CNCマシンの利点

CNCマシンを使用する利点は：

• ワークピース加工の精度が非常に高い。
• CNCはより厳しい公差で部品を製造できる。
• アイドルタイムの削減とエラーの減少により生産速度が高い。
• 人的エラーが大幅に削減される。
• 加工プロセスの完了に要する時間が比較的短い。
• 高精度によりこれらのマシンは非常に信頼性が高い。
• 生産性の向上。
• 大量生産に最適。
• プログラムを保存して後で実行可能。
• 非常に少ないダウンタイムで24時間稼働可能。
• 複雑な設計を最小時間で高精度に生産可能。

CNCマシンの制限

• CNCマシンの主要な制限要因は非常に高価であること。
• これらのマシンは構造が複雑。
• 相当な床面積を必要とする。
• CNCで使用される制御システムが高価。
• CNCの複雑な構造により、メンテナンスコストが高い。

CNCマシンの用途

CNCマシンの用途は以下の通り：

• シャフト、ギア、角物、丸物、長方形物、ねじ物、テーパー物、フライス加工品、穴あけ、溝加工などの製造に使用。
• 金属板切断のために製造業で使用。
• CNCマシンは木工業界でも広く使用。
• ワークピースへの彫刻にも使用。

CNCマシンに興味があり、動作、Gコード、Mコードなどについてより深く学びたい場合はこちらをご覧ください（*非スポンサー）：Titans of CNC
