CNCターニングガイド

私たちの使命は、プロ品質のプロトタイプと少量から中量のカスタムパーツを調達して、重要な期限を守り、プロジェクトを継続できるようにすることです。それを実現するために、CNCフライス盤とCNC旋盤を含むカスタム製造のワンストップショップを提供しています。 Protocaseは、最小注文要件なしで、わずか2〜3日でカスタムCNC部品とエンクロージャを製造できます。

このブログでは、ProtocaseでのCNC旋削の基本的なガイドを提供します。

CNCターニング–そしてそれが何に役立つか

CNC旋削は、部品が目的の形状になるまで材料を除去するために、固定工具と接触する回転スピンドル上で部品を所定の位置に保持する金属加工プロセスです。

CNC旋削の主な利点は、プロセスが複雑な形状を形成できることです。これがなければ、CNCミルでは利用できません。これは、CNCミル内で成形するのが非常に難しい円筒形の部品または「波状」の特徴に特に当てはまります。これは、CNC旋削で丸みのある部品しか製造できないということではありません。旋盤を使用すると、正方形や六角形など、さまざまな形状が可能になります。

CNC旋削の材料

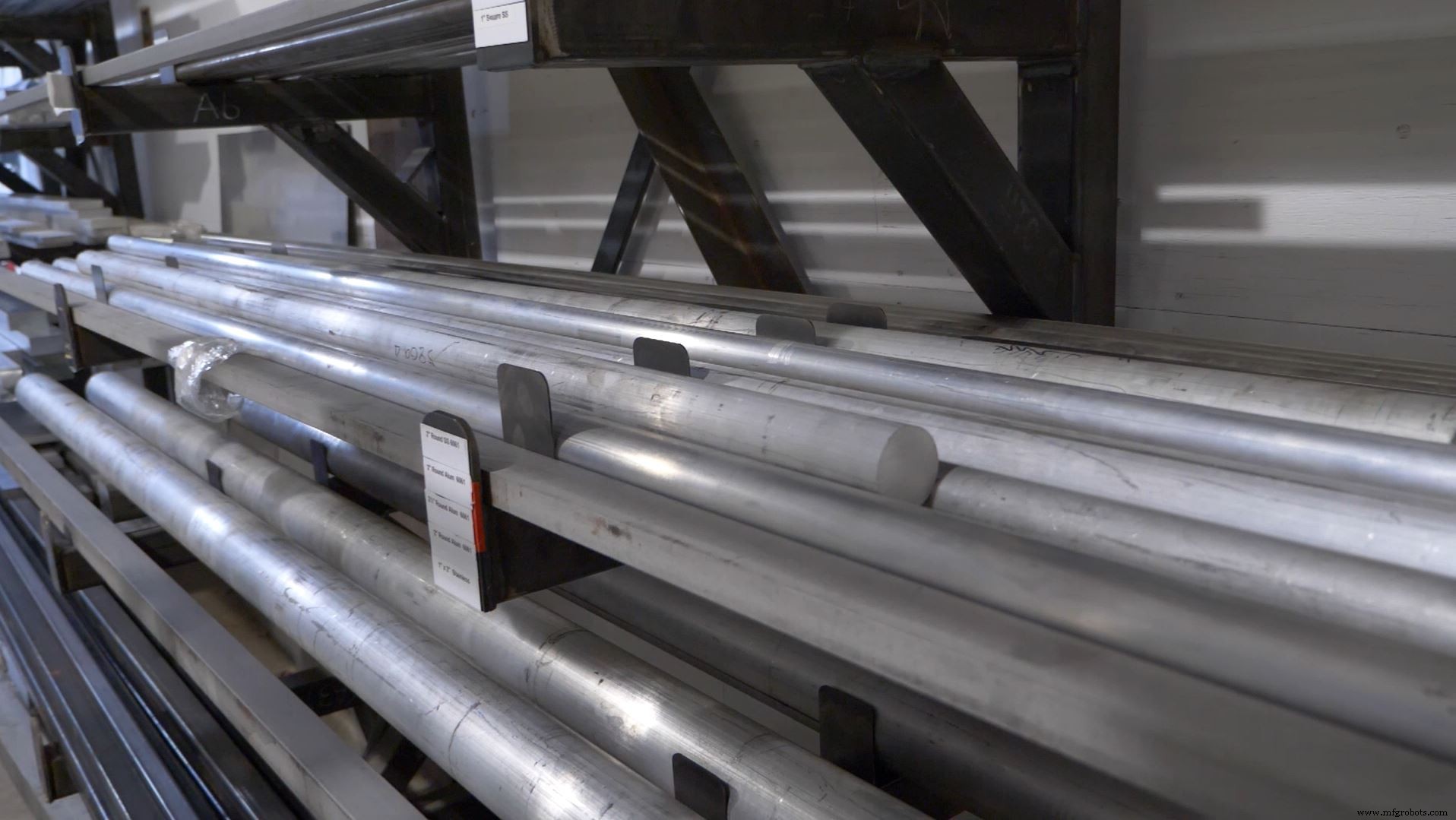

Protocaseは、さまざまな長さと直径のアルミニウム、冷間圧延鋼、およびステンレス鋼の棒鋼を在庫しています。

プロジェクトの要件に特に必要な場合は、追加のリードタイムとコストのために他のバーストックを調達できます。

CNCターニングワークエンベロープ

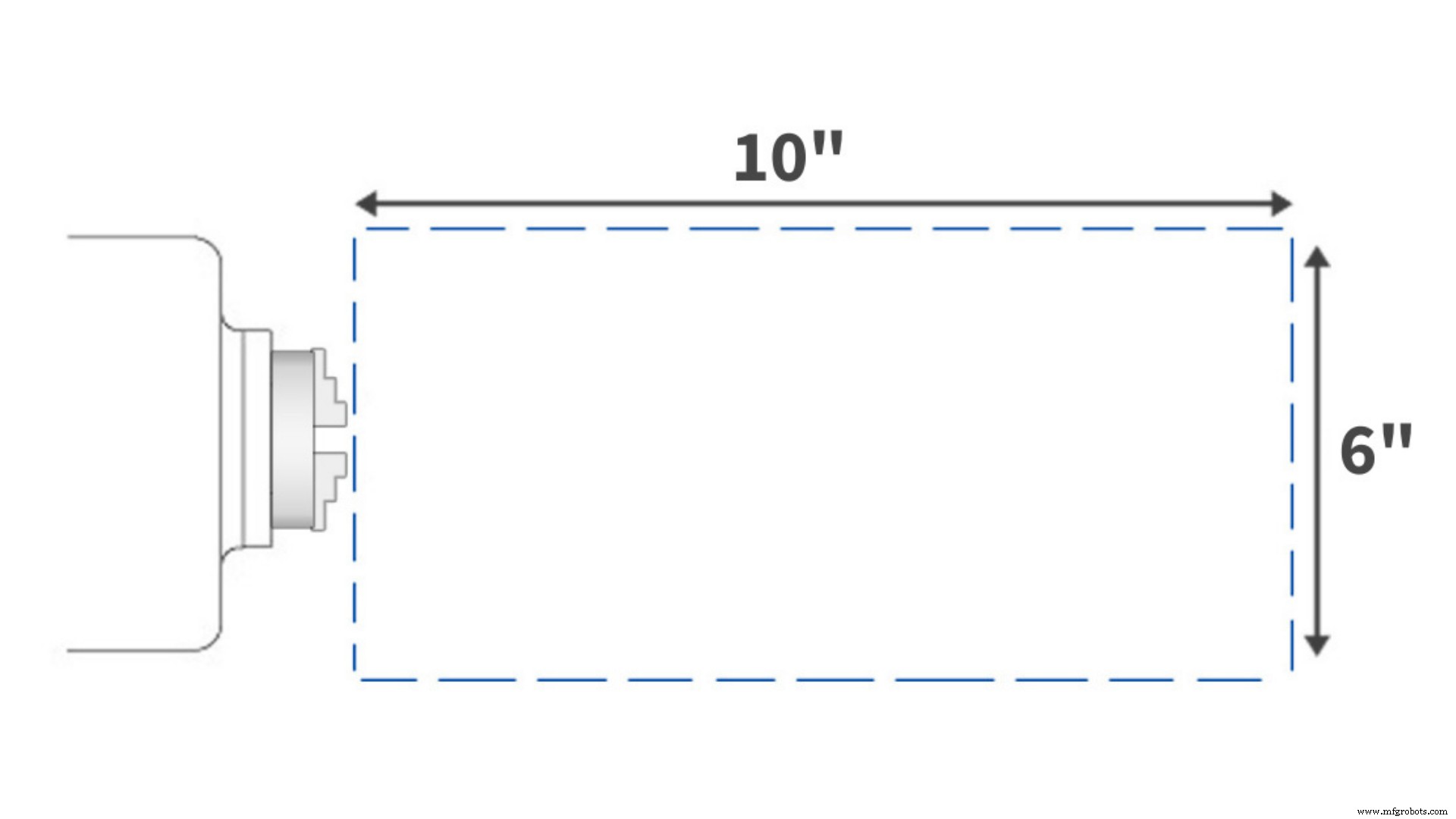

作業範囲によって、CNC旋盤に収容できる部品のサイズが決まります。

Protocaseでは、直径8インチのチャック、2インチのスピンドルボアを使用しています。 。これは、直径が 6インチ、長さが10インチの最大パーツサイズに相当します。 。

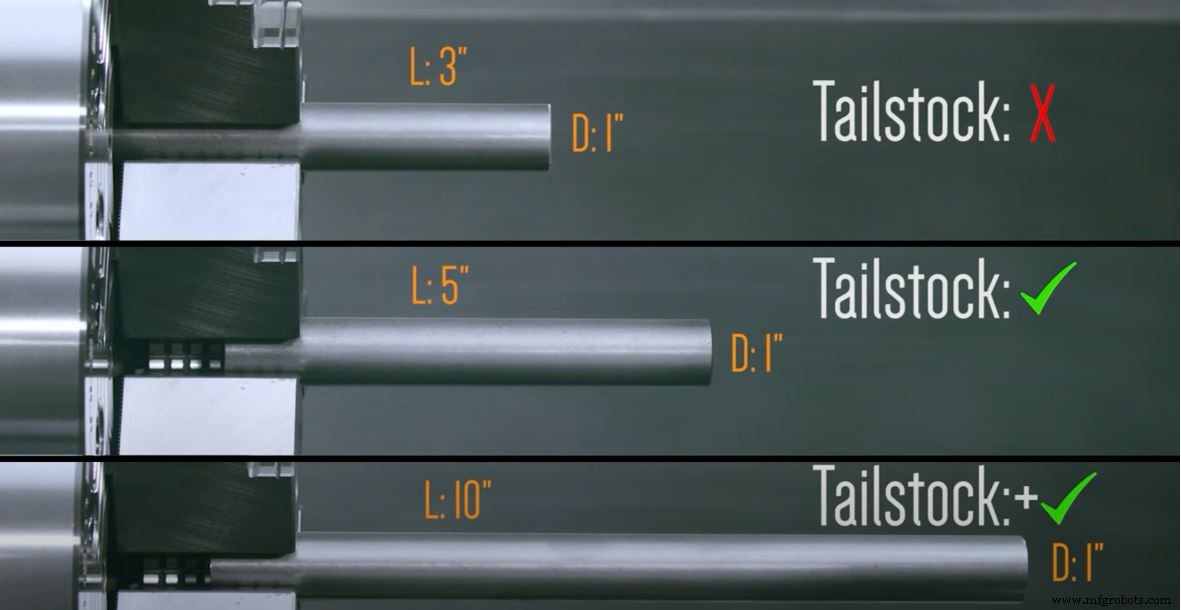

CNC旋削の長さと直径の比率

CNC旋削部品を作成する場合、長さと直径の比率は設計の重要な要素です。一般的な経験則では、長さと直径の比率が5を超えないようにします。この比率を超えると、サポートできないパーツに過度の力がかかり、失敗します。

より小さな直径では、長さが部品のたわみに非常に大きな影響を与えるため、さらに小さな長さ対直径の比率が必要になります。細い部品への圧力が高まると、同様に故障のリスクが高まります。

CNC旋削用のコーナー半径

ここプロトケースでは、ほとんどの場合、半径0.008インチまでの回転部品の内側コーナー半径を達成できます。ただし、0.032インチ以上のコーナー半径を使用すると、コストが削減されます。

半径が鋭くなると、ツールの数と作業に必要な時間が増えるため、コストが増加します。 Protocaseアカウントマネージャーに、必要な特定の半径を知らせてください。お客様のニーズに対応できるよう最善を尽くします。

CNC旋削公差

Protocaseのデフォルトの許容誤差は、CNC旋削部品の+/-0.005インチです。パーツの形状や使用する工具によっては、場合によってはより厳しい公差を達成できることがあります。

部品に標準の+/-0.005インチよりも厳しい公差が必要な場合は、見積もり段階でお知らせください。私たちのチームは、お客様の要件を評価し、オプションについてアドバイスすることができます。

CNCターニングツール

CNC旋盤は、タップ、リーマーなど、さまざまな工具を使用できます。 CNC旋盤に配備されている主な工具は、CNCミルで使用されているものとは異なります。 CNCミルでは、工具が部品と接触するときに材料を除去するために、工具が急速に回転します。 CNC旋盤では、回転するのは部品であり、静止した工具で成形されます。

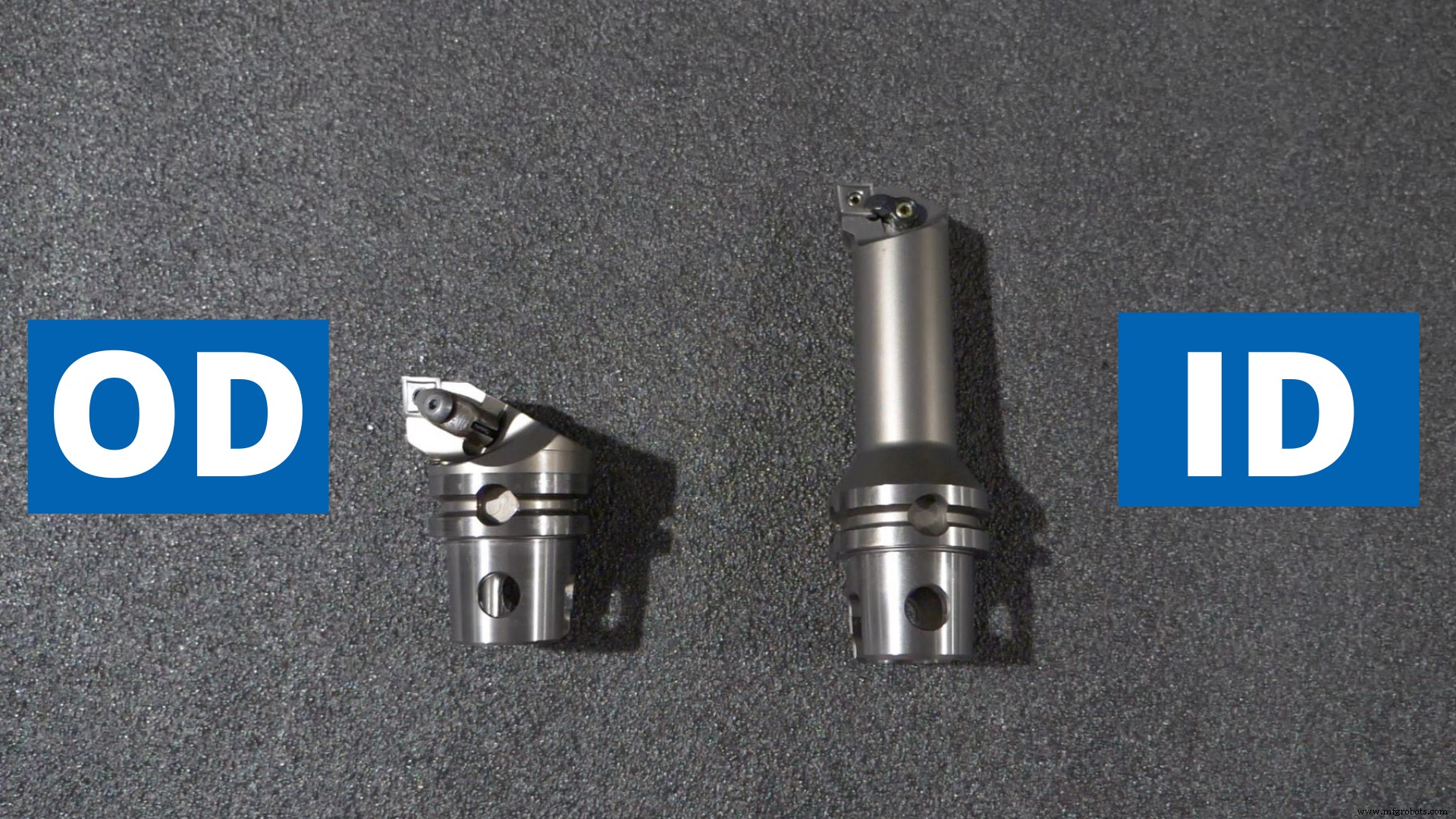

つまり、CNC旋盤は、主に固定工具とインサートを使用して、部品の内側または外側にフィーチャーを作成します。外径（OD）ツールとも呼ばれる旋削工具があります。または、内径（ID）ツールとも呼ばれるボーリングバーがあります。

CNC旋削部品の仕上げ

ここプロトケースでは、特定のニーズと希望する美観に合うように、いくつかの異なる仕上げオプションを提供しています。

ベアメタル仕上げ：

終了なし 部品が「そのまま」機械から出てくるときです。これは、目に見えるツールマークとスクラッチがあることを意味します。仕上げ部品に追加費用がかからないため、表示されない機能部品に最適な経済性が得られます。

旋削加工中に部品の外側が工具に触れられない場合、仕上げ部品は「ストック仕上げ」とは見なされません。その場合、部品には、材料ベンダーからのステッカー、スタンプ、またはその他の材料識別が含まれている可能性があります。

振動仕上げ 研磨媒体で部品をタンブリングすることによって適用されます。 CNC旋削部品の工具跡を隠すのに最適な滑らかな仕上がりになります。

メディアブラスト Protocaseが提供するもう1つのベアメタル仕上げオプションです。メディアブラストは、圧縮空気を介して小さなガラスビーズの安定した流れを噴霧することによって適用されます。最終的には、優れた美観を提供する、平らで方向性のない仕上げになります。

粉体塗装：

粉体塗装は、金属塗装の標準的な仕上げオプションです。私たちのチームは、耐久性があり、高品質で、さまざまな色で利用できる仕上げを与えるために、金属部品全体に乾燥した流動性のある粉末をスプレーすることによって粉体塗装を適用します。弊社が提供する粉体塗装の色と質感の詳細については、粉体塗装のページをご覧ください。

結論

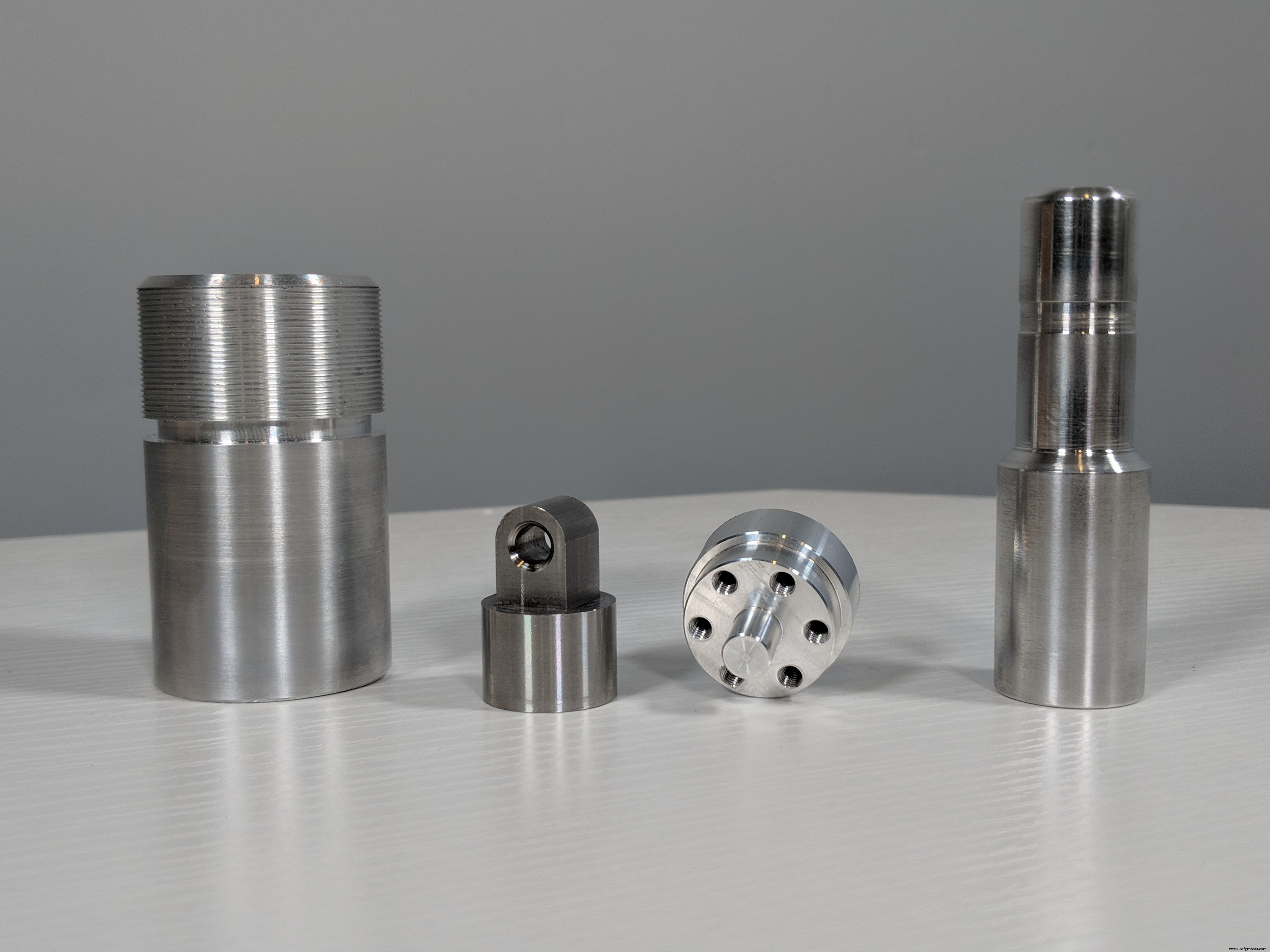

全体的に円筒形状の部品の場合、CNC旋削はそれらの部品を作成するための論理的な手段です。このガイドでは、CNC旋削部品の製造ガイドラインを含む、CNC旋削に関するすべての基本情報を網羅しています。

結局、Protocaseは、板金、CNC旋削、CNCフライス盤、3D印刷など、カスタムパーツを必要な量で、超高速のリードタイム内で作成し、プロジェクトを継続できるようにします。

デザインを念頭に置いていますか？ Protocase Account Managerに連絡するために私たちに連絡するか、見積もり依頼フォームを使用して見積もりの​​ためにデザインを送信することができます。
