デジタルおよびアナログマルチメータを使用してコンデンサをテストする方法–8つの方法

DMMおよびAMM（AVO）を使用してコンデンサをチェックおよびテストする8つの方法

ほとんどの電気および電子機器のトラブルシューティングと修理作業では、コンデンサのテストとチェックの方法を知りたいコンデンサに関する一般的な問題に直面しています。 それは良いですか、悪い（死んでいる）か、短いか、開いていますか？

ここでは、コンデンサが良好な状態であるか、交換する必要があるかを問わず、アナログ（AVOメーター、つまりアンペア、電圧、抵抗計）とデジタルマルチメーターを使用してコンデンサを確認できます。新品で。

注：静電容量の値を見つけるには、静電容量測定機能を備えたアナログまたはデジタルマルチメータが必要です。

以下は、コンデンサが良好、不良、オープン、デッド、またはショートであることを確認およびテストするための8つの方法です 。

方法1。

デジタルマルチメータを使用してコンデンサをテストする–抵抗モード

抵抗「Ω」またはオームモードでDMM（デジタルマルチメータ）を使用してコンデンサをテストするには 、以下の手順に従ってください。

1. コンデンサが完全に放電されていることを確認してください。
2. メーターをオーム範囲に設定します（少なくとも1000オーム=1kΩに設定します）。
3. マルチメータプローブをコンデンサ端子に接続します（負から負および正から正）。
4. デジタルマルチメータは、1秒間にいくつかの数値を表示します。読みに注意してください。
5. そしてすぐにOL（オープンライン）または無限大「∞」に戻ります。手順2を実行するたびに、手順4と5と同じ結果が表示されます。これは、コンデンサの状態が良好であることを意味します。 。
6. 変更がない場合は、コンデンサが機能していません 。

方法2。

アナログマルチメータを使用してコンデンサを確認する– オームモード

抵抗「Ω」またはオームモードでAVO（アンペア、ボルト、オームメーター）によってコンデンサをチェックするには 、次の手順に従ってください。

1. 疑わしいコンデンサが完全に放電されていることを確認してください。
2. AVOメーターを使用します。
3. アナログメーターのノブを回して、抵抗の「OHM」モードを選択します（常に、より高い範囲のオームを選択します）。
4. メーターのリード線をコンデンサー端子に接続します。 （COMは「-Ve」端子に、Positiveは「+ Ve」端子に）
5. 読みに注意して、次の結果と比較してください。
6. 短いコンデンサ ：短絡したコンデンサは非常に低い抵抗を示します。
7. コンデンサを開く ：オープンコンデンサは、OHMメータースケールで動き（たわみ）を表示しません。
8. 優れたコンデンサ ：最初は抵抗が低く、その後徐々に無限大に向かって増加します。これは、コンデンサが良好な状態にあることを意味します。

方法3。

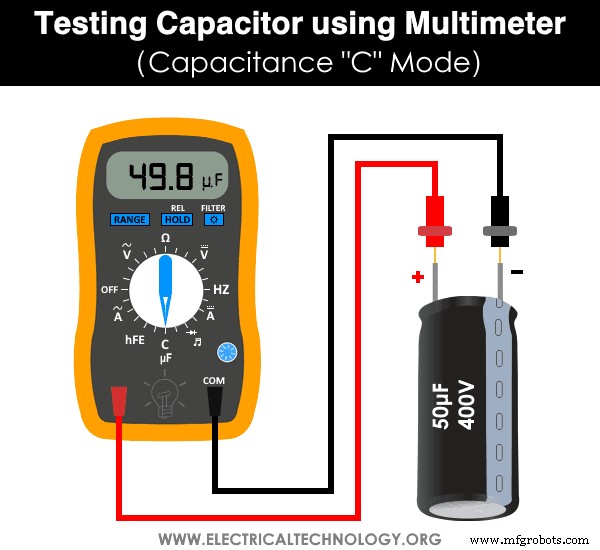

静電容量モードでマルチメータを使用してコンデンサをチェックする

注：静電容量モードでのコンデンサのテストは、アナログまたはデジタルマルチメータに静電容量「C」機能のファラッド「ファラッド」がある場合にのみ実行できます。マルチメータの静電容量モードの機能を使用して、小さなコンデンサをテストすることもできます。これを行うには、マルチメータのノブを静電容量モードに回し、次の基本的な手順に従います。

1. コンデンサが完全に放電されていることを確認してください。
2. 回路基板からコンデンサを取り外します。
3. マルチメータで静電容量「C」を選択します。
4. 次に、コンデンサの端子をマルチメータのリード線に接続します（赤から正、黒から負）。
5. 読み取り値がコンデンサの実際の値（つまり、コンデンサコンテナボックスに印刷された値）に近い場合。
6. これで、コンデンサは良好な状態になります。 （読み取り値は、コンデンサの実際の値（±10または±20の許容誤差によるコンデンサの定格値）よりも小さい場合があることに注意してください。
7. 大幅に低い静電容量を読み取るか、まったく読み取らない場合は、コンデンサが機能していないため、適切に動作させるために新しいコンデンサと交換する必要があります。

方法4。

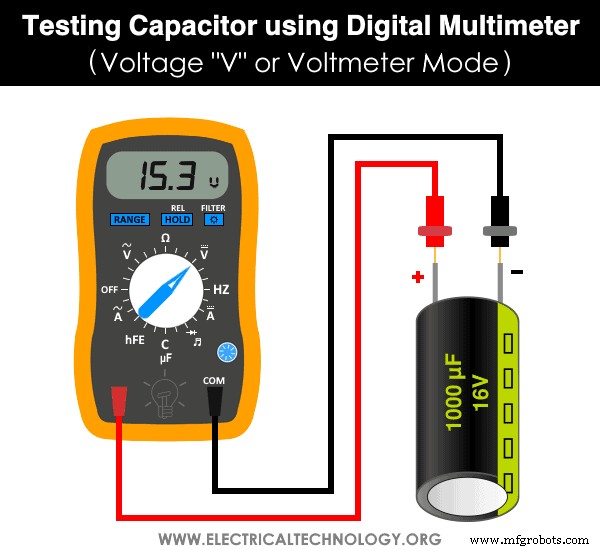

単純な電圧計によるコンデンサのテスト

この方法を極性および非極性コンデンサに適用するには、コンデンサの公称電圧の値を知っている必要があります。電圧レベルは、電解コンデンサの銘板にすでに印刷されています。セラミックコンデンサとSMDコンデンサには特定のコードが印刷されていますが。関連するコードが印刷されたセラミックコンデンサと非分極コンデンサの値を読み取って見つける方法を示すこのガイドに従うことができます。

また、DC電圧「V」またはボルトモードを使用できます。 このテストを実行するには、デジタルまたはアナログマルチメータで。

1. コンデンサの単一のリード線（正（長い）または負（短い）のどちらでも心配ありません）を回路から切断してください（必要に応じて完全に切断することもできます）
2. それに印刷されているコンデンサの定格電圧を確認します（以下の例に示すように、電圧=16V）
3. 次に、このコンデンサを定格の数秒間充電します（正確な値ではなく、それよりも小さい値、つまり9Vバッテリーで16Vコンデンサを充電します。バッテリー電圧の値がコンデンサの公称電圧よりも大きいと、コンデンサが損傷または破裂します。）電圧。電圧源の正（赤）のリード線をコンデンサの正のリード線（長い）に接続し、負から負に接続してください。適切なリード線がわからない、または見つからない場合は、コンデンサのマイナス端子とプラス端子を見つける方法に関するチュートリアルをご覧ください。
4. 電圧計の値をDC電圧に設定し、バッテリーのプラス線をコンデンサーのプラスのリード線に接続し、マイナスからマイナスに接続して、コンデンサーを電圧計に接続します。同じ目的でDC電圧範囲を選択しながら、デジタルまたはアナログマルチメータを使用できます。
5. 電圧計の初期電圧測定値に注意してください。コンデンサに供給された電圧に近い場合、コンデンサは良好な状態です。読み取り値がはるかに少ない場合、コンデンサは停止しています。コンデンサが電圧計に蓄積された電圧を放電するため、電圧計は非常に短時間で読み取り値を表示することに注意してください。

注：コンデンサの電圧の値は、バッテリーの電圧よりも低くする必要があります。そうしないと、コンデンサが爆発または燃焼します。

関連記事：

• 焦げた抵抗の値を見つける方法（3つの便利な方法による）
• SMD抵抗の値を見つける方法
• LEDの抵抗値を計算する方法

方法5。

時定数の値を測定してコンデンサをテストします

コンデンサの静電容量の値がマイクロファラッド（記号化されたµF）でわかっている場合は、時定数（TCまたはτ=Tau）を測定することで、コンデンサの値を見つけることができます。その上で、つまり、コンデンサが吹き飛ばされたり、焼けたりすることはありません。

簡単に言うと、既知の抵抗値を介して充電するときに、コンデンサが印加電圧の約63.2％を充電するのにかかる時間は、コンデンサの時定数と呼ばれます（τ=タウもRC時定数として知られています）そして以下を介して計算することができます：

τ=R x C

場所：

• R=オーム単位の既知の抵抗の値
• C=静電容量の値
• τ=タウ（時定数）

たとえば、供給電圧が 9Vの場合 、次に 63.2％ 供給電圧の約5.7V 。ストップウォッチを使用して、値が5.7Vに達するまでコンデンサを充電します。時計を停止し、秒単位の時間の読み取りに注意してください。詳細については、以下の手順の例を確認してください。

次に、時定数を測定してコンデンサの値を見つける方法を見てみましょう。 （注：オシロスコープは、マルチメータではなく正確な値を使用すると、これをより適切に実行できます。

1. ボードからコンデンサを放電するだけでなく、必ず切断してください。
2. 既知の値の抵抗（例：5-10kΩ抵抗）をコンデンサと直列に接続します。
3. 供給電圧の既知の値を適用します。 （例：12Vまたは9V）10kΩ抵抗と直列に接続されたコンデンサ。
4. ここで、コンデンサが印加電圧の約63.2％を充電するのにかかる時間を測定します。たとえば、供給電圧が9Vの場合、この63.2％は約5.7Vです。
5. 指定された抵抗の値とストップウォッチを介して測定された時間から、時定数の式で静電容量の値を計算します。つまり、τ=タウ（時定数）> 。
6. 次に、計算された静電容量の値を、それに印刷されたコンデンサの値と比較します。
7. と同じかほぼ等しい場合、コンデンサは良好な状態です。両方の値に顕著な違いが見られる場合は、コンデンサが正常に機能していないため、コンデンサを交換してください。

例： 16V、470μFのコンデンサをテストするとします。供給電圧が9Vの場合、5.7Vは供給電圧の63.2％です。コンデンサをバッテリーに接続して充電し、ストップウォッチを開始します。メーターが5.7Vを示したら、ストップウォッチを停止します。ストップウォッチに4.7秒の時間が表示されているとします。

ここで、時定数τ=RCを使用します 静電容量を測定するための式、つまりC=τ/R

C = 4.7秒/10kΩ

C =0.47mF=470μF

次に、静電容量の計算値を、それに印刷されているコンデンサの値と比較します。

• 計算値がほぼ等しいか、目的のコンデンサと±10〜±20の差がある場合。優れたコンデンサです。
• 計算値が目立った違いで遠く離れている場合は、コンデンサが故障しています。
• この例では、計算された値はコンデンサの実際の値とほぼ同じです。これは、コンデンサが良好な状態にあることを意味します。

放電時間も計算できます。この場合、コンデンサがピーク電圧の36.8％まで放電するのにかかる時間を測定できます。

知っておきたいこと ：コンデンサが印加電圧のピーク値の約36.8％を放電するのにかかる時間も測定できます。放電時間は、コンデンサの値を見つけるための式で同じように使用できます。

方法6。

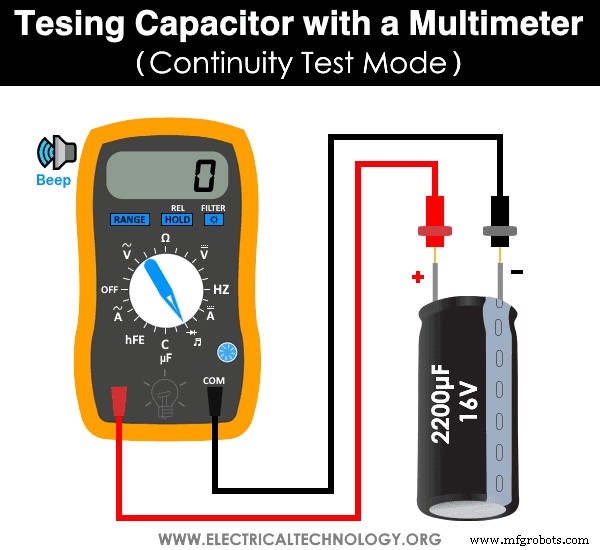

コンデンサをテストする 継続性 テストモード

DMMおよびAVOメーターでは、コンデンサーが良好、オープン、またはショートのいずれの場合でも、導通テストモードを使用できます。これを行うには、以下の簡単な手順に従ってください。

1. 電源を切断し、回路基板からコンデンサを取り外します。
2. 抵抗を使用してコンデンサを完全に放電します。
3. ノブを回転させ、マルチメータを導通テストモードに設定します。
4. マルチメータの正（RED）プローブをアノード（+）に、コモン（Black）プローブをコンデンサのカソード（-）端子に接触させます。
5. マルチメータが適切な導通の兆候（ビープ音またはLEDライト）を示し、突然停止してOL（白線）を示した場合。これは、コンデンサが良好な状態にあることを意味します。
6. マルチメータにビープ音またはLEDの連続信号が表示されない場合は、コンデンサが開いていることを意味します。
7. マルチメータのLEDが点灯し、ビープ音が鳴り続ける場合は、コンデンサが不足しているため、新しいコンデンサと交換する必要があります。

方法7。

ビジュアルでコンデンサをテスト＆ 見かけの 確認

これは、マルチメーターなしで欠陥のあるコンデンサーに現れる明らかな兆候を観察することによって、そのコンデンサーを特定するための基本的なアプローチです。

次のいずれかの条件が見つかった場合、コンデンサが故障して損傷しています。

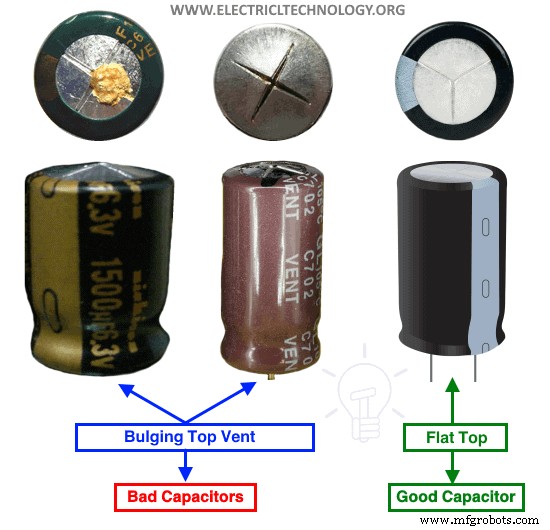

コンデンサの上部ベントの膨らみ

電解コンデンサの上部ベント K、T、またはXの形状 弱点 コンデンサの故障時に圧力を解放して、周囲やその近くに接続されている他のコンポーネントへの重大な損傷を回避します。

コンデンサの上部が膨らんでいるのを見つけた場合、それは電解放電（電解材料に応じて黒、白、オレンジ色）です。つまり、コンデンサはその間にガス圧を放出します。コンデンサの上部ベントに障害が発生し、ブレーカーが発生します。

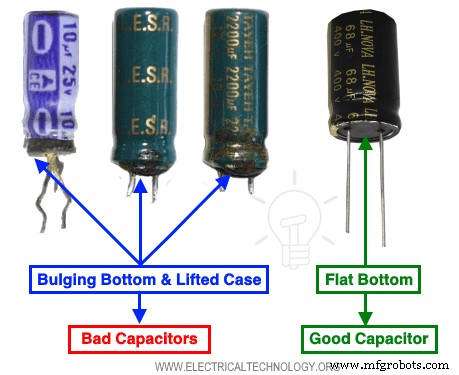

コンデンサの底部と持ち上げられたケースの膨らみ

生成されたガス圧が故障時にコンデンサの上部ベントを壊さない場合、それは下部を通過してゴムを押し、下部を膨らませてケースを持ち上げます。

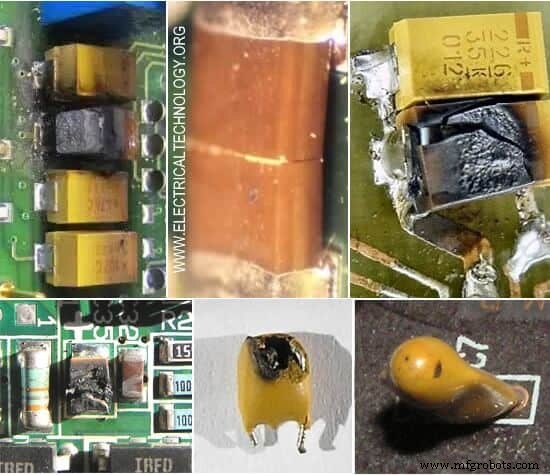

SMDおよびセラミックコンデンサのテスト

セラミックまたは小さなSMDコンデンサに次の兆候が見られる場合は、それらに欠陥があるため、正しいものと交換する必要があります。

ケーシングの破損またはひび割れ。

破損した、または焦げたケーシングの兆候。

ケーシングの穴。

壊れた端末。
