CNC加工 vs 積層造形：金属プロトタイプに最適なのはどっち？

CNC加工を「量産プロセス」、3Dプリントを「試作プロセス」と考えがちです。毕竟、CNCは産業グレードの金属から高精度部品を作れる一方、積層造形（AM）は初期コストが低く、その場でワンオフ部品を作るのに最適化されているからです。

しかし、現実はあまり単純ではありません。確かに金属3Dプリントは優れた試作ツールですが、適切なアプローチがあればCNC加工も試作に適しています。したがって、どちらを選ぶか判断するのは難しい場合があります。

金属プロトタイプにおいてCNC加工とAMを比較する際、プロセスコスト、材料入手性、拡張性、ブリッジ生産など、考慮すべき要因は多数あります。

本記事では、CNC加工と積層造形それぞれのメリットを検証し、どちらが優れている状況を考察します。

CNC vs AM：プレミアム vs エコノミー？

一見すると、CNC加工は3Dプリントより大きな投資に見えます。3Dプリンターは小規模オフィスでも普及していますが、CNCマシンは本格的なプロジェクトでのみ使用される高価なプロフェッショナル機器です。低価格デスクトップ3Dプリンターは数百ドルで買えますが、すべてのCNCマシンは遥かに高価です。

しかし、金属プロトタイプとなると、この区別は不明確になります。金属積層造形システムはコンシューマー価格帯にはなく、金属3DプリンターとCNCマシンは価格面で比較可能になります。

さらに、RapidDirectのような製造ネットワークからプロトタイプを発注する場合、重要なのは部品コストのみです。お客様は機械屋の設備投資を心配する必要はありません。

では、機械加工と3Dプリントの金属プロトタイプで大きな価格差はあるのでしょうか？結論から言えば：ありません。CNC加工の進歩によりプロセスはこれまで以上に効率的になり、エンジニアは機械加工部品を迅速かつ大量に作れるようになりました。また、金属AMは依然として3Dプリントスペクトラムの高価格帯に位置します。

したがって、CNC機械加工と3Dプリントプロトタイプの選択において、予算だけを判断材料にすべきではありません。

金属プロトタイプにおけるCNC加工の利点

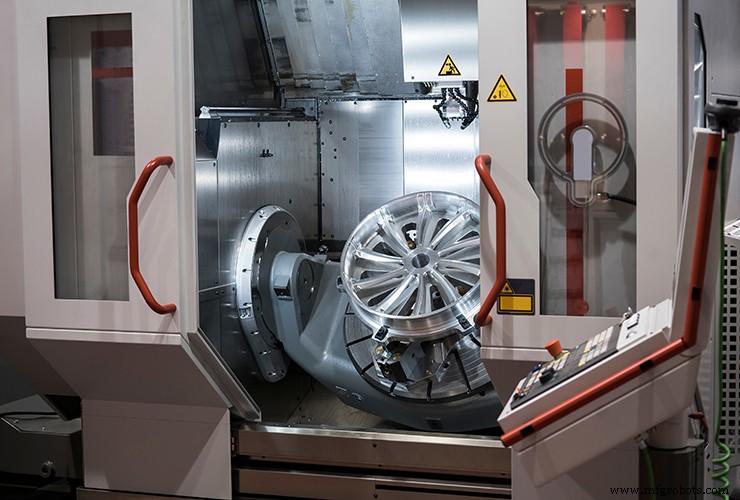

CNC加工は、幅広い業界であらゆる種類の金属部品に対する、試行錯誤で実証された製造プロセスです。量産と試作の両方で広く使用され、世界中の機械屋が視覚・機能・最終段階の金属プロトタイプ注文を頻繁に受けています。

CNC加工の利点には、高強度部品、拡張性、厳しい公差があり、多くの状況で積層造形より優れています。

機械的特性

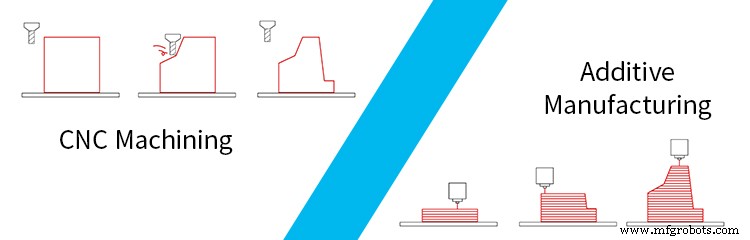

CNC加工とAMは、根本的に異なる方法で金属を操作します。選択的レーザー溶解（SLM）のようなプロセスが溶融粉末から層ごとに部品を構築するのに対し、CNCは「ブランク」と呼ばれる押出金属の塊から材料を削り出します。

AMでも比較的強いプロトタイプは作れますが、CNCの機械的優位性は顕著です。押出金属ブランクは物理的に均質で、層間接着を必要としません。それは固体の塊であり、したがって変形が最小限で強靭なプロトタイプを作れます。

拡張性

極めて少量であれば、セットアップ時間が短い3Dプリントの方が、金属プロトタイプではCNC加工より速く、安価な場合があります。これは、印刷プロセス自体の相対的な遅さにもかかわらずです。

しかし、数個以上のユニットであれば、CNCの方が代替案より安価かつ効率的になります。

これにはいくつかの含意があります。ワンオフプロトタイプが3Dプリントで安く作れても、長期的にはCNC加工の方が遥かに経済的かもしれません。プロジェクトがスケールアップしてより多くのユニットが必要になったとき、CNC加工なら注文数増加が容易かつ高速だからです。

機械加工プロトタイプは量産への近道ですが、3Dプリントプロトタイプはそうではありません。

厳しい公差

一般的に、CNC加工は3Dプリントより遥かに高精度です。したがって、金属プロトタイプをCNCマシンで加工すれば、はるかに厳しい公差で製造できます。

CNC公差は±0.025mmまで可能ですが、ハイエンドの金属3Dプリンターでも一般的に±0.200mmが限界です。

CNCで作られた金属部品は高い再現性も持ちます。これは量産時に重要ですが、機械テスト用に複数のプロトタイプを作る際にも有利です。

金属プロトタイプにおけるAMの利点

ほとんどの試作状況では、CNC加工がアップスケーリングとブリッジ生産に適したより良い金属部品を生み出します。

しかし、積層造形にもいくつかの重要な利点があります。

ワンオフのスピードと価格

信じられないほど短い納期でプロトタイプを作らなければならない場合、CNC加工に十分な時間がない可能性があり、AMが明確な解決策になります。セットアップ時間が短いため、部品を3Dプリントして数日で納品できます。

内部形状

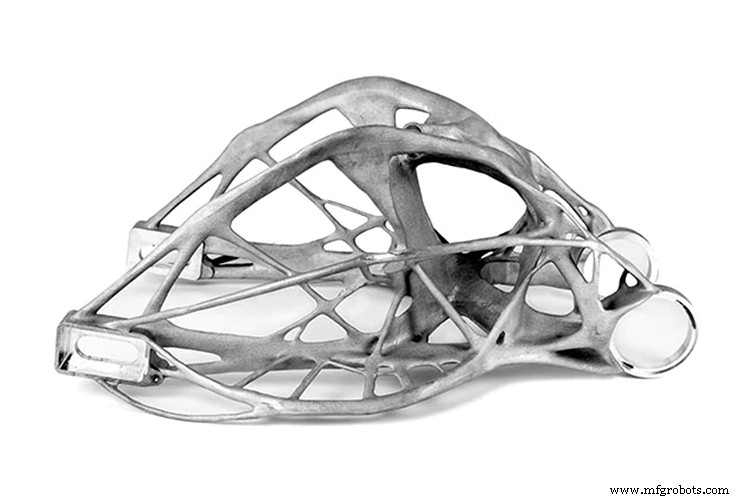

3Dプリント技術は、内部にさえ非常に複雑で異形なジオメトリを作れます。

（Image from Autodesk）

このような内部形状は、切削工具が外側を貫通せずに内部に到達できないため、CNCマシンでは再現不可能です。一方、3Dプリントは断面層で部品を積み上げるため、幾何学的制約が実質的にありません。

CNCを選ぶべき時、AMを選ぶべき時

金属プロトタイプ作成時、一般的にはCNC加工が望ましいです。再現性が高く、精密で、優れた機械的特性を持つ部品を作れるからです。しかし、理想的なプロセスは状況と具体的要件によります。

CNCがAMより望ましい状況：

• 金属プロトタイプに特に高い強度が必要な場合
• 厳しい公差が要求される場合
• プロトタイプの多数個が必要な場合
• 将来的にプロジェクトをスケールアップする可能性がある場合
• プロトタイプに丸みを帯びたエッジやRが必要な場合

AMがCNCより望ましい状況：

• 1個またはわずかな数のプロトタイプが必要 かつ 上記基準が適用されない場合
• プロトタイプに複雑な内部形状が必要な場合
• 非常にタイトな納期がある場合

どの製造プロセスがあなたの金属プロトタイプに最適かまだ不明な場合、最もシンプルな解決策はRapidDirectのエキスパートに相談し、プロセスをガイドしてもらうことです。
