可変電源:知っておくべきことすべて

可変電源とは何ですか？ここに答えがあります。したがって、この記事では、可変電源とは何かを知るのに役立ちます。さらに、最高の可変電源装置のいくつかを強調します。最後に、この記事を最後まで読んでください。

1.可変電源とは?

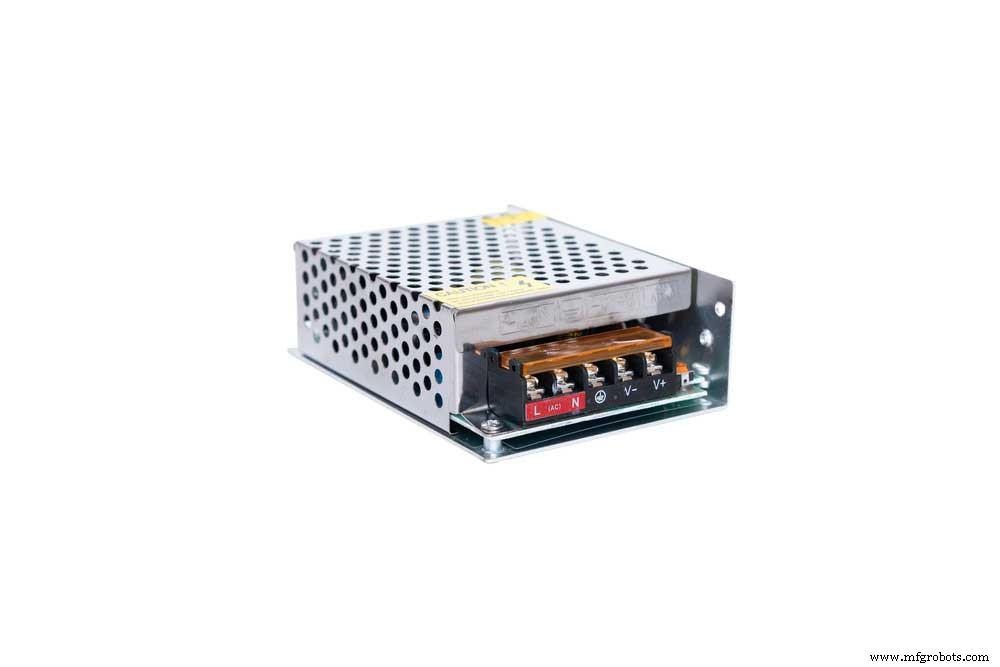

スイッチング電源

可変電源は、電気技師がプロジェクトの電圧容量をテストするために使用するコントローラーです。さらに、可変電源にはさまざまな用途があります。したがって、電源をゲージとして使用して、プロジェクトが特定の量の電流負荷と電圧に耐えられることを確認できます。

2.可変電源を構築する方法

ステップ 1:コンポーネントの収集

パーツリスト:

• LTC3780 DC 調整可能コンバータ

• デジタル電圧計電流計表示

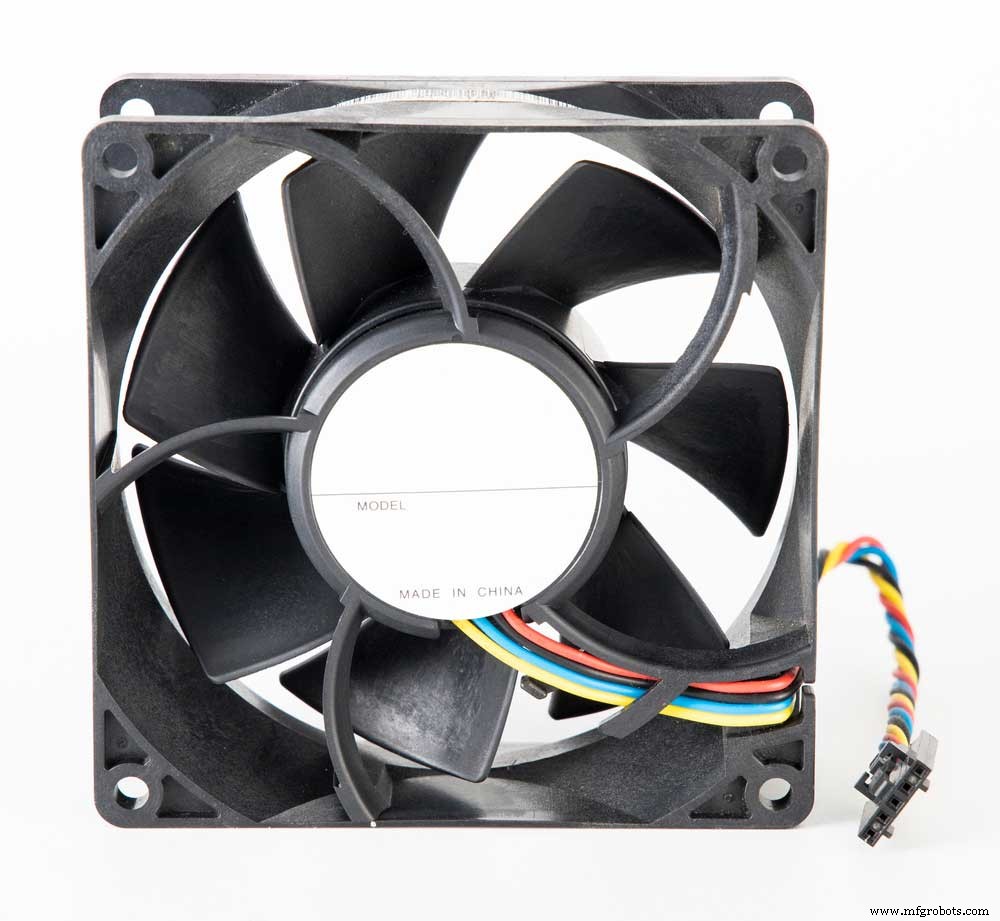

• 12V DC ファン

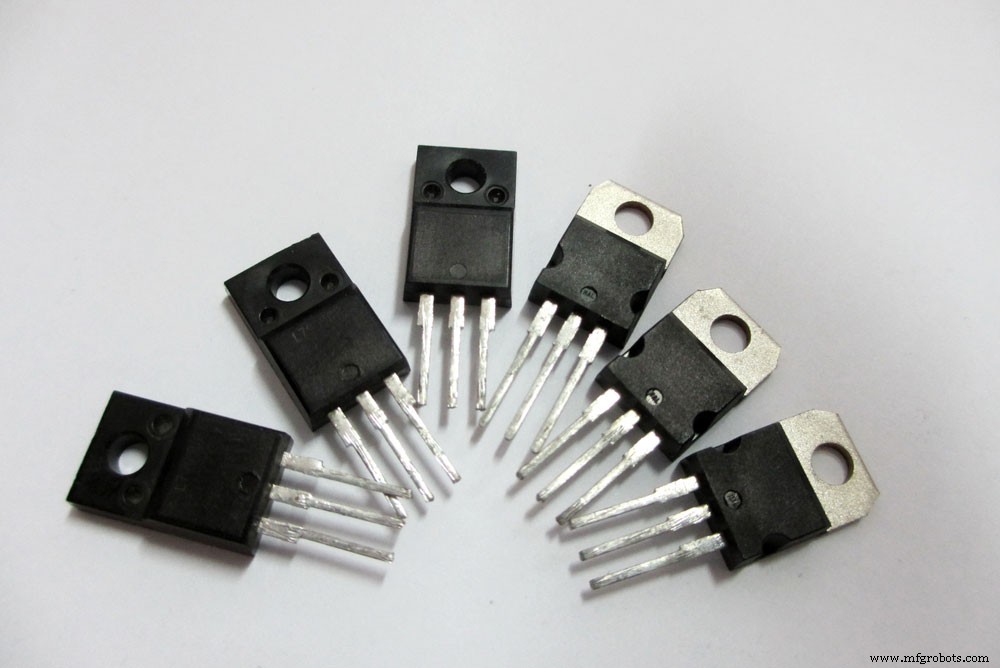

• 5V 用 7805 IC

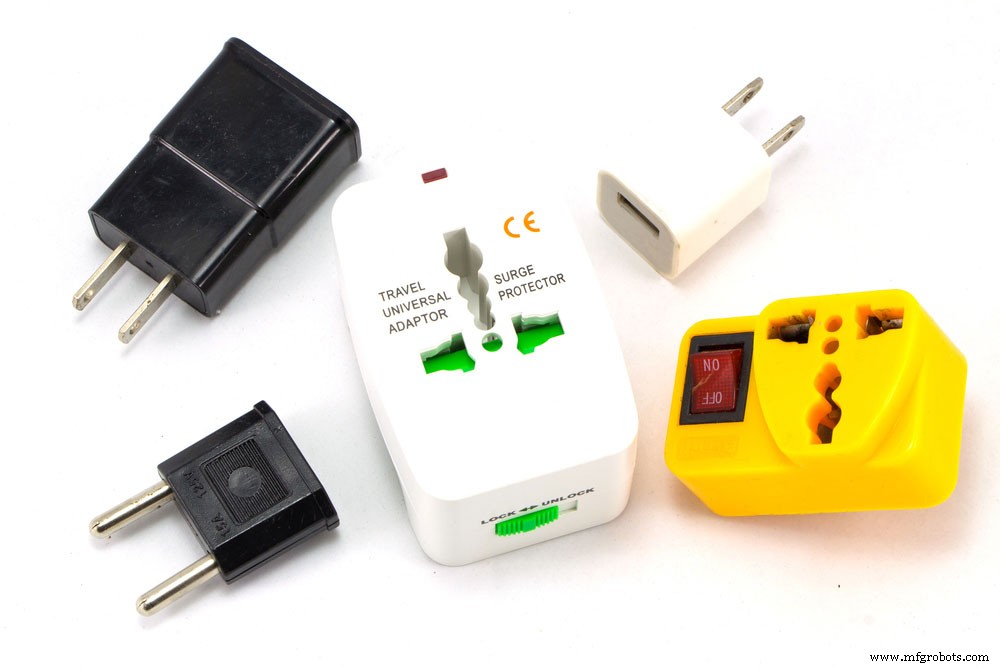

• 12V 3A アダプター

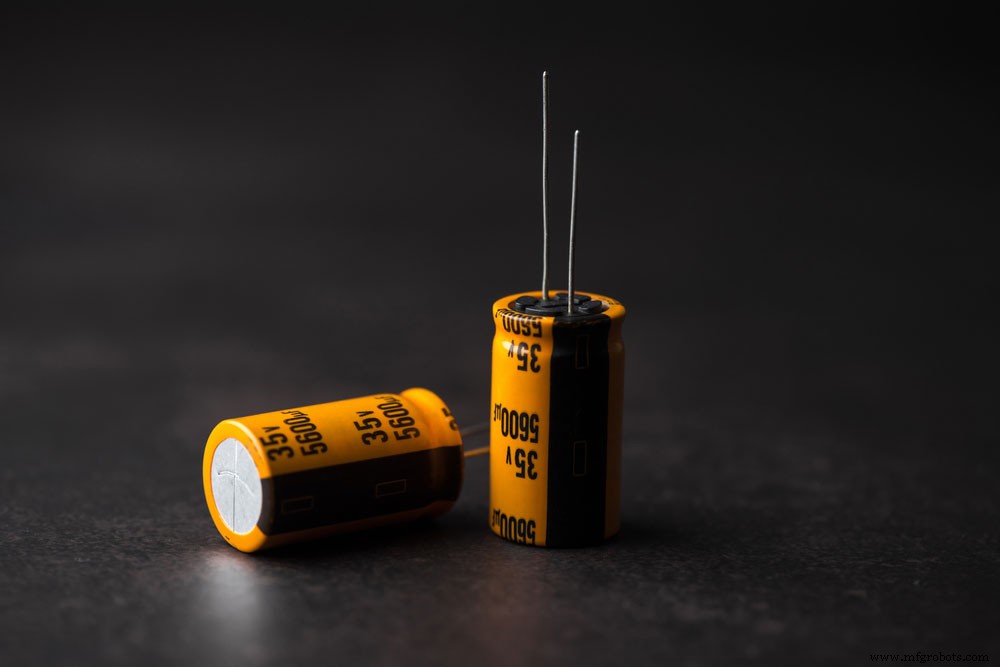

• 100uF &10uF コンデンサ

• 1N4001/1N4007 整流ダイオード

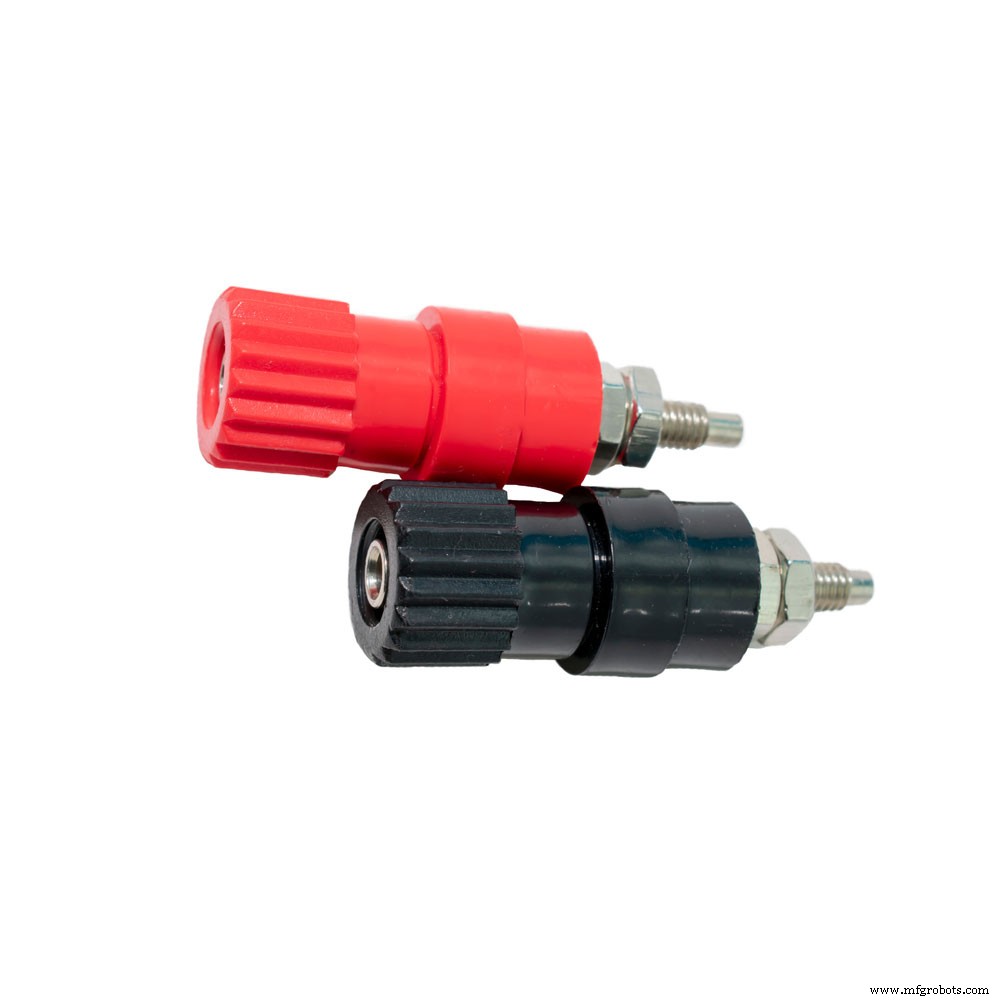

• バナナ ソケット 4ps

• ノブ 2ps
• DC スイッチ
• 2.1mm DC ジャック接続
• ワイヤー
• ヒートシンク

• 木のブロック

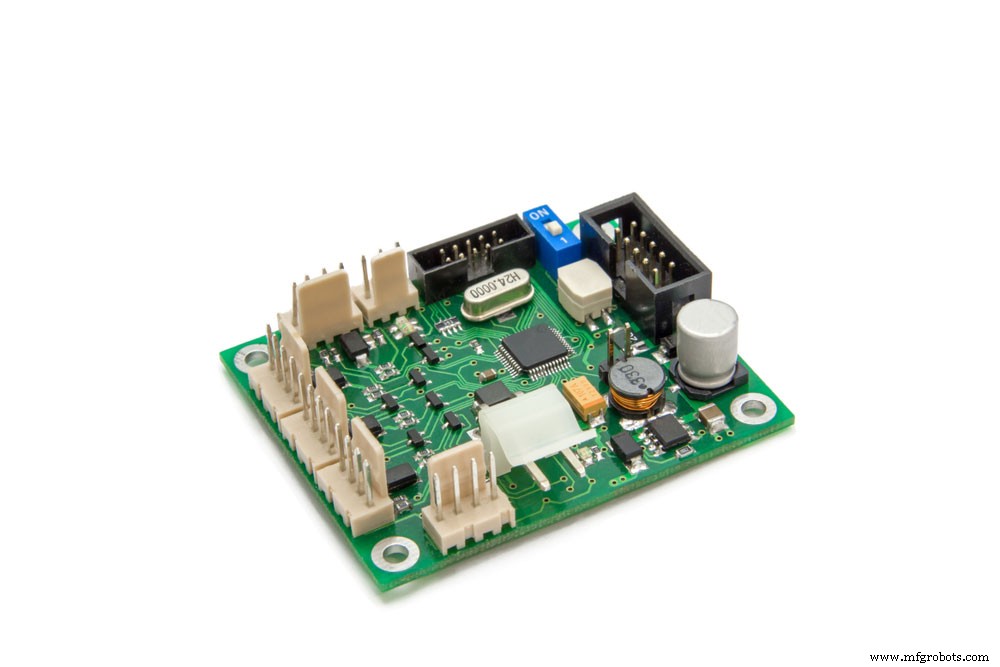

• PCB ボード

• 4mm アクリル シート

ツール リスト:

• グルーガン
• スーパーグルー
• サンドペーパー
• ミニハンドソー

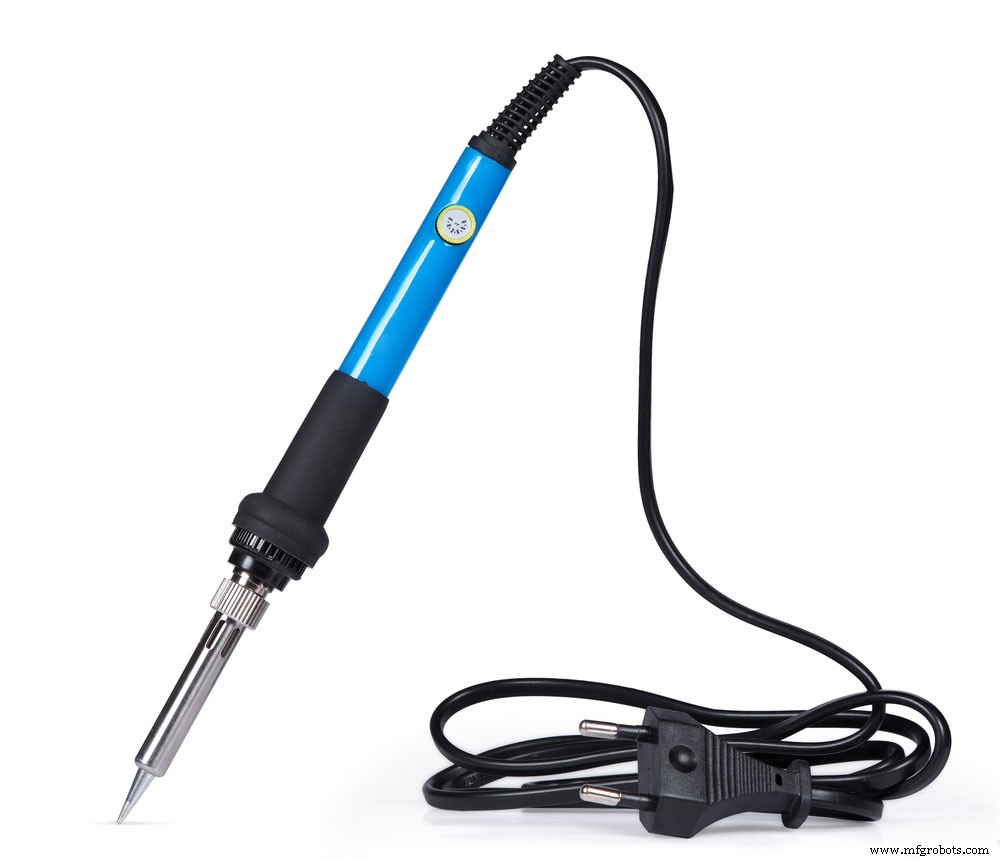

• はんだごて

• マスキングテープ
• ボール盤
• 回転工具
• スプレー塗料

ステップ 2:アクリル シートをカットする

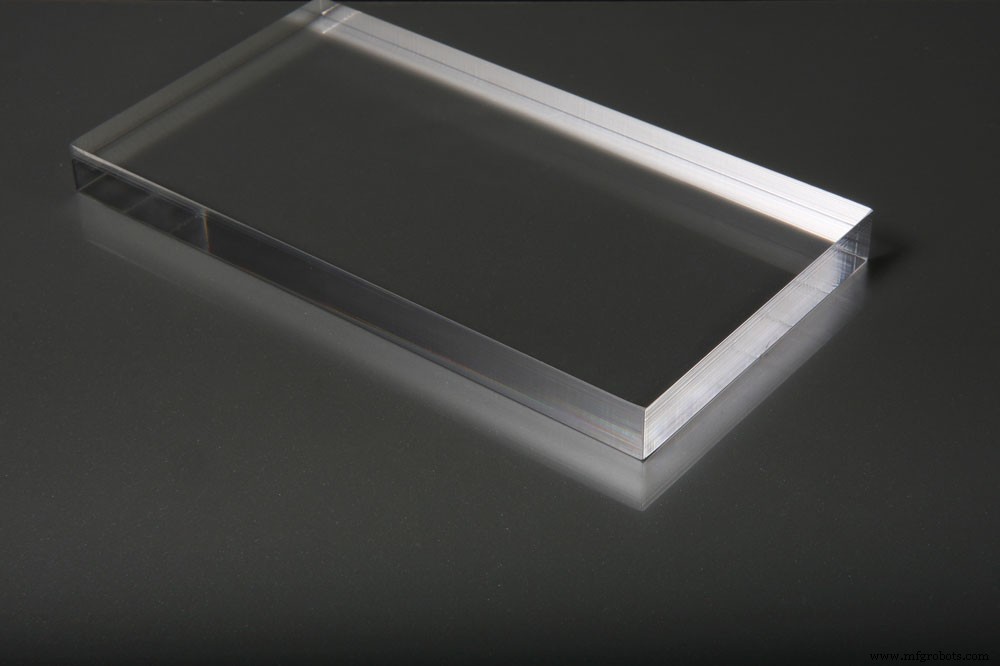

アクリルシート

アクリル板は、電源の筐体を作るのに最適な素材です。材料を測定し、マーキングに従ってカットします。次に、次のガイドラインに従ってください:

• 電圧計ディスプレイを配置してマークを付けます。
• 次に、印を付けた部分を回転工具と金属ヤスリでカットします。
• 再び、空気が通る場所に印を付けます
• ミニ弓のこを使って印を付けた部分を切ります。
• ソケット、スイッチ、ファンの寸法を測り、印を付けます。
• ドリルで穴を開け、金属ヤスリで縁を滑らかにします。

ステップ 3:ピースを研磨する

まず、シートの紙カバーをはがします。そして最後に、平らな面が滑らかになるまでアクリル板を研磨します。

ステップ 4:ピースを取り付ける

まず、パネルの両側の端に瞬間接着剤を塗ります。次に、パネルの側面を互いに結合します。

ステップ 5:ピースをペイントする

電源の下部と上部の筐体を黒色または任意の色で塗装します。

ステップ 6:余分なピースを取り付ける

ネジを取り付けるために、同じサイズの 4 つのピースを取ります。最後に、瞬間接着剤を使用して結合します。

ステップ 7:フロント パネルとバック パネルの取り付け

まず、前面パネルの端に十分な瞬間接着剤を塗布します。次に、すぐに下部エンクロージャーに置き、数分間保持します。最後に、同じ手順でバック パネルを固定します。

ステップ 8:コンポーネントの取り付け

最初にスイッチを取り付け、ネジを使用してファンを取り付けます。最後に、残りのコンポーネントをマウントします。

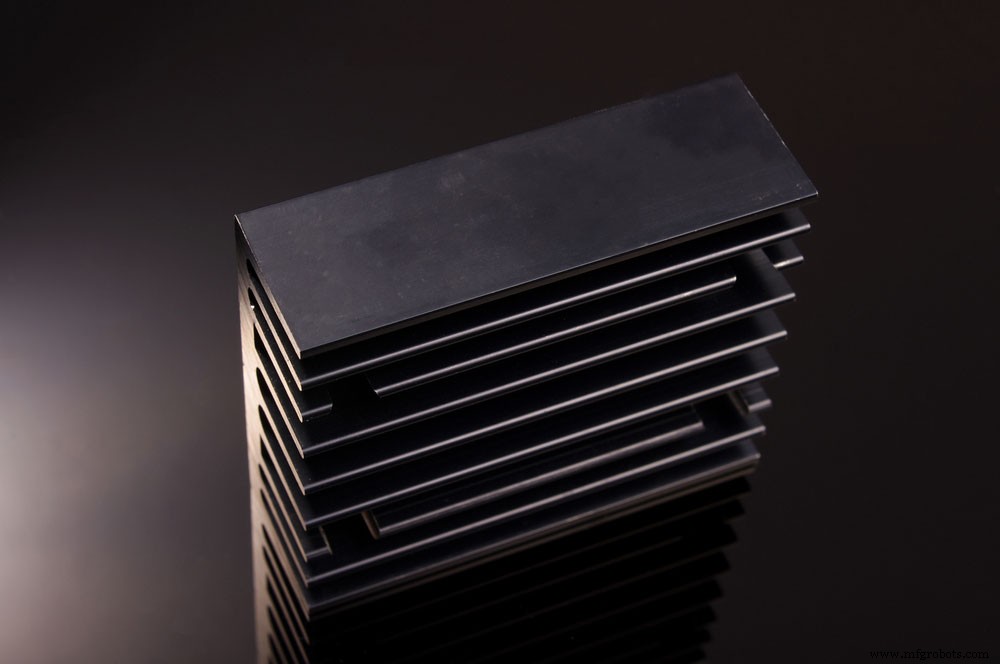

ステップ 9:ヒートシンクの取り付け

電源の温度を下げるには、ヒートシンクと冷却ファンが不可欠です。以下の手順に従ってください:

• 木のブロックにドリルで穴を開ける
• ネジを使ってヒートシンクを木製ブロックに取り付けます。
• 木製ブロックにホットグルーを塗ります。
• 木製のブロックを囲いに取り付けます。

ステップ 10:配線図

回路図に従って、すべてのコンポーネントを別のコンポーネントに接続します。

ステップ 11:最終組み立て

最後に上部筐体をネジで取り付けます。これで、電源のテストと使用の準備が整いました。

3.可変電源の選び方

リニア出力レギュレーション

スイッチング可変電源は、リニア不安定電源よりも小型です。さらに、スイッチング電源は追加の制御機能を提供しますが、ベンチトップ電源にはリニア電源の方が適しています。さらに、電力密度はベンチでは問題にならず、スイッチング電源はリニア電源よりも出力ノイズ仕様が高くなります。

複数の出力

複数のアプリケーションで DC 電源を使用する必要がある場合は、複数の出力が必要です。さらに、これを使用すると、多くの電源を被試験回路に接続できます。したがって、多くの出力を持つ電源を使用する場合は、それぞれを個別に操作できるため、出力が分離されたものを選択してください。

柔軟性をコントロール

電圧と電流を個別に制御できることは、可変電源の必須条件です。さらに、電圧制御は、独立した微調整制御またはマルチターン制御である必要があります。さらに、コントロールにより、出力電圧を自由に設定できる必要があります。

出力の有効化/無効化

この機能により、電源を完全にオフにすることなく、出力をオン/オフすることができます。さらに、調整が負荷にどのように影響するかについての供給恐怖を設定できます。

PC コントロール機能

ほとんどすべてのアプリケーションで、PC 制御が必要です。プロジェクトで実行する反復テストのほとんどを自動化するのに役立ちます。さらに、プロジェクトでこれを行うと、生産性が向上します。

4.電子愛好家が推奨する可変電源

Tekpower DC 可変電源

白い背景の上の DC 電源

Tekpower DC 電源は、最高の可変電源の 1 つです。最大30Vの電流範囲と最大5Aの電圧が付属しています。さらに、そのセットアップと読み取りの分解能は、電圧 0.01V、電流 0.001A です。

さらに、Tekpower 可変 DC 電源のもう 1 つの重要な機能は、変圧器ベースのリニア電源です。

利点

• まず、OCP と温度センサー ベースの冷却ファンを備えています
• 第二に、ラインおよび負荷調整器が付属しています
• さらに、ノイズが少ない
• さらに、調整可能な電圧と電流を備えています
• 最後に、お財布に優しいです

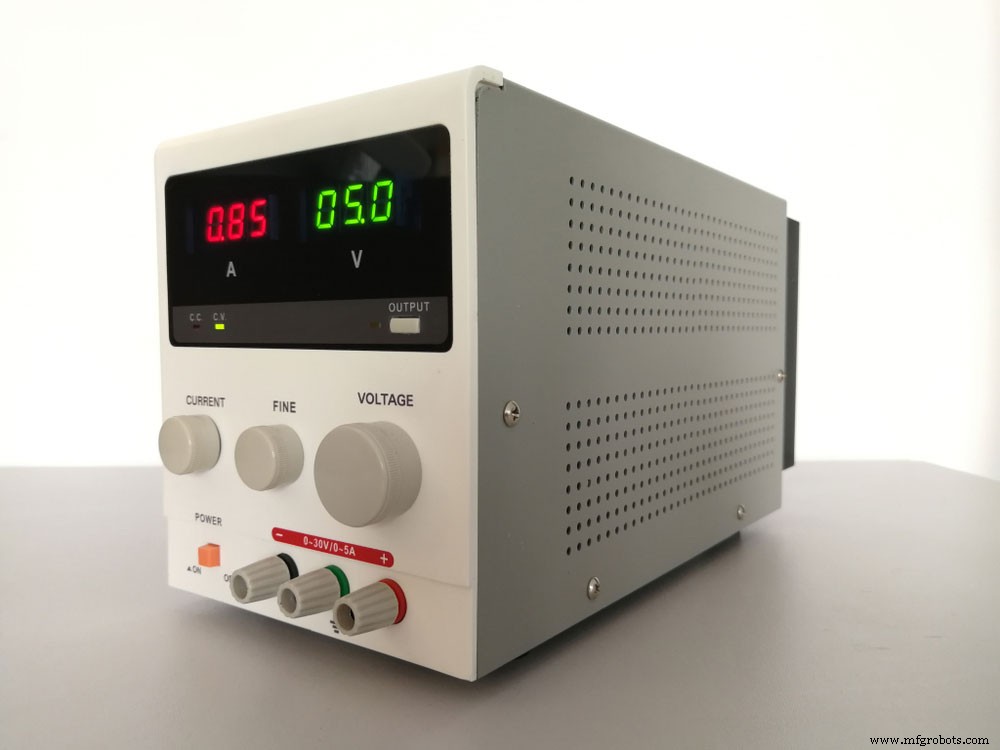

KORAD リニアデジタル可変電源

デジタル電源

KORAD は調整可能なリニアです 30Vと5Aの調整可能な電圧出力を備えた可変電源。さらに、他のベンチ電源と同様に、定電圧および定電流モードをサポートし、温度制御された冷却ファンが付属しています。したがって、このリニア電源には過電圧および短絡保護機能があります。

利点

• まず、長い電源コードが付属しています。
• 第二に、220V 50Hz の高い入力電圧
• さらに、USB 接続が付属しています
• さらに、2 年間の保証付き
• 最後に、低コストです

Eventek デジタル スイッチング可変電源

デジタルスイッチング電源

Eventek デジタル DC スイッチング可変電源は、手頃な価格の電源です。さらに、最大30Vの調整可能な出力電圧と最大5Aの出力電流が付属しています。しかも効率約90％のスイッチング電源です。

この製品は CV モードと CC モードの両方をサポートし、ある方法から別の方法に自動的に切り替えます。

利点

• 第一に、手頃な価格の電源です
• 第二に、長い電源コードが付属しています
• さらに、軽量な製品です
• さらに、学校や研修機関に最適です
• 最後に、1 年間の保証が付いています

Kungber SPS305 DC 電源可変

ベンチ電源

Kungber SPS305 DC 電源可変は、最も信頼性が高く、手頃な価格の DC 電源です。さらに、Kungber DC 電源変数は、最大 30V の調整可能な出力電圧と最大 5A の出力電流を備えたスイッチング電源です。さらに、120V/3A、60V/5A、30V/10A など、他の電圧と電流のバリエーションがあります。

さらに、この可変電源には、個別のノブで電流と電圧を調整するための4つのダイヤルが付属しています。最後に、他のベンチ電源と同様に、CV モードと CC モードの両方をサポートします。

利点

• まず、USB インターフェイスが付属しています
• 第二に、騒音が少ない
• さらに、調整可能な電源です
• 最後に、価格的には最高です

Yescom USA DC 可変電源

調整可能な DC 電源

Yescom USA DC 電源は、調整可能な DC 電源です。出力電圧最大30V、出力電流最大10Aの信頼性の高い電源です。さらに、過電圧、過熱、および電流保護機能が付属しています。

Yescom DC 電源のフロント パネルには、3 桁の電圧計と電流計があります。さらに、電圧と電流の微調整と粗調整を行うための 4 つのノブがあります。

利点

• まず、出力リップルとノイズの低減
• 第二に、拡張使用のための複数の保護
• さらに、長い電源コードがあります
• 最後に、お財布に優しいです

結論

可変電源はほとんどのプロジェクトにとって不可欠な機器であるため、このガイドは大きな助けになると思います。さらに、電力要件に応じて最適な可変電源の 1 つを選択できます。ただし、DC 電源を使用する前に、ユーザー マニュアルを参照してください。最後に、お友達と同じことを自由に共有してください。
