リップルキャリーアダー解説：キー概念と応用

ロジック回路は、nビット値を加算するためにリップルキャリーアダーに依存することがあります。その結果、このデジタル回路実装は多くの応用で有用な機能を提供します。しかし、計算プロセスが遅いため、遅延パフォーマンスも示します。これは通常、各フルアダーステージがビットを次のフルアダーステージにリップル（伝播）させるのを待つことを含みます。このプロセスは終了まで繰り返され、結果を提供します。

リップルキャリーアダーの理解は少し混乱するかもしれません。その点を考慮し、このテーマについてより多くの知識を得るお手伝いをするために本記事をまとめました。始めましょう！

リップルキャリーアダーとは？

リップルキャリーアダーは、2つのバイナリnビット数を加算し、結果を提供するデジタル回路として機能します。その構造は複数のフルアダーで構成され、それぞれがカスケード設定で接続されます。この方式では、あるフルアダーのキャリー出力が次のフルアダーの入力に接続されます。

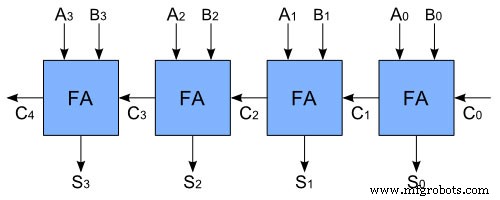

4ビットリップルキャリーアダーの図。

出典：Wikimedia Commons

フルアダーは、3つの入力を加算し2つの出力を生成するように設計されたロジック回路を表します。より具体的には、2つの入力がAとBとして、第3入力がキャリーインビット（C-IN）を描写します。一方、1つの出力がキャリーアウトビット（C-OUT）を、もう1つが和ビット（S）を表します。最終的に、フルアダー回路を8つの入力に接続してバイト幅アダダーを形成できます。これにより、キャリービットが1つのアダーから次のアダーへカスケードされます。2つのハーフアダー回路を結合するとフルアダーが形成されます。

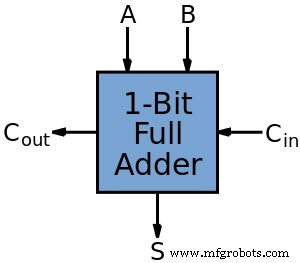

完全なアダダーロジック図

出典：Wikimedia Commons

リップルキャリーアダーの動作原理

各キャリーはフルアダーステージで生成され、その後その入力を介して次のフルアダーに進みます。全プロセスは最終フルアダーに達するまで進行します。その結果、各キャリー出力ビットが次のフルアダーステージにリップルします。全体として、最も重要な操作は、4ビットアダー、8ビットアダー、16ビットアダーなど、各入力ビットシーケンスを一緒に加算することです。

ロジック回路の伝播遅延により、和とキャリーアウトビットはキャリーイン段階が経過するまで無効なままです。伝播遅延は通常、入力と出力の間の経過時間によって発生します。例えば、NOTゲート入力が0に設定されると、出力は1に設定されます。伝播遅延は、出力がゼロに設定されてから入力が1に設定されるまでの経過時間を定義します。また、キャリー伝播遅延は、キャリーイン信号を受信してからキャリーアウト信号が実装されるまでの経過時間を定義します。

リップルキャリーアダー真理値表

以下に示す真理値表は、リップルキャリーアダーのすべての入力に対する各出力値を決定します。

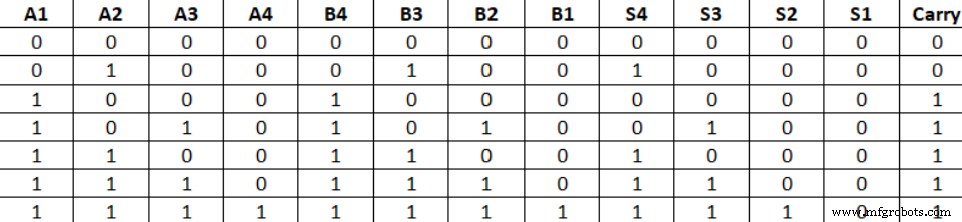

リップルキャリーアダー真理値表。

リップルキャリーアダーVHDLコードとVerilogコード

リップルキャリーアダーを実装するには、VHDLコードとVerilogコードが必要です。2つの例を提供します。最初の例は2ビットリップルキャリーアダーを含みます。一方、もう一方の例は各入力幅をパラメータとして収集するリップルキャリーアダーを生成します。

リップルキャリーアダーの応用

時計にはリップルキャリーアダーが含まれます

• 2つのNビット値の加算を実行
• デジタル信号処理とマイクロプロセッサ
• タイマー
• 計算機
• 時計


リップルキャリーアダーの利点と欠点

利点

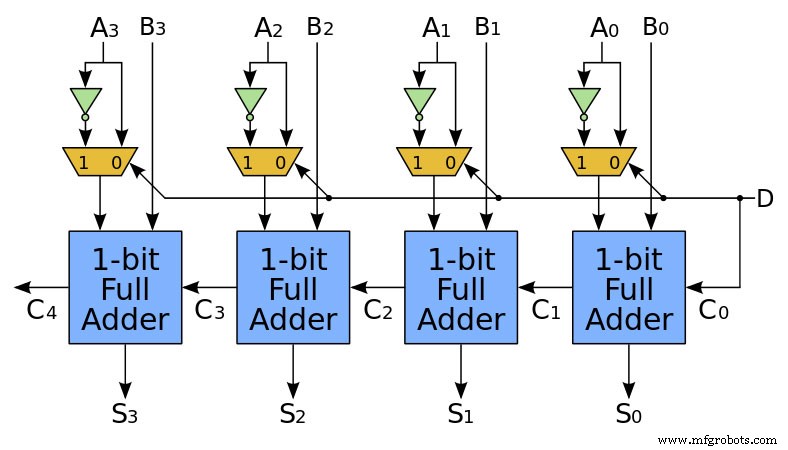

リップルキャリーアダーは安価です。

出典：Wikimedia Commons

• nビット加算により正確な結果を提供
• シンプルな設計と開発プロセス
• 安価

欠点

遅延が全体的な機能性に不便をもたらします

• 一度に1つのフルアダーのみ動作可能
• キャリービット遅延により低速動作

キャリールックアヘッドアダー

キャリールックアヘッドロジックは、和に到達する前にキャリーインビットを計算し、時間遅延を効果的に削減します。これは、キャリー信号を2つの方法で生成した後に発生します。第一の方法では、aとbの両ビットが1に等しい場合。第二のアプローチでは、キャリーインとaまたはbのいずれかのビットが1に等しい場合。これらのビットは前段階で実装され、キャリーインはアダーの開始時にスタートします。

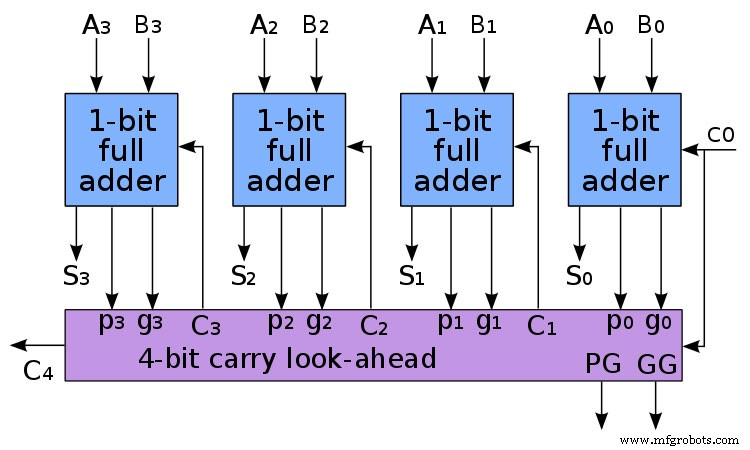

キャリールックアヘッドアダー回路図。

出典：Wikimedia Commons

リップルキャリーアダーでは、各フルアダーが和を計算する前にキャリーインビットを次のアダーに処理します。したがって、そのプロセスは長い遅延をもたらします。

まとめ

全体として、キャリーリップルアダーはデジタル回路で2つのnビット数を加算する能力を提供します。遅いプロセスですが、デジタル信号処理に本質的に役立つ有用な応用があります。この方式では、リップルキャリーアダーがキャリーインビットを各フルアダーステージにリップルさせ、最終フルアダーに達するまで続けます。この時点で必要な計算を実行します。しかし、キャリールックアヘッドアダーは異なる技術を利用するため、この計算をより速く達成し、遅延時間を削減します。

リップルキャリーアダーについてご質問がありましたら、お気軽にお問い合わせください！
