DIYバッテリー充電器：自作と最適設計選びの究極ガイド

バッテリーは史上最も素晴らしい発明の一つです。仕組みは、一定量の電力を蓄えてから放電します。だからこそ充電式バッテリーがあります。つまり、バッテリーが上がっても、充電器に繋げばジュースを補給できます。しかし、バッテリーの性能は充電器に依存します。だからこそ、まともなバッテリー充電器が必要です。でも、自作したい場合、バッテリー充電器設計は山ほどあります。LEDバッテリー充電器のようにシンプルなものもあれば、難易度の高いものもあります。幸い、この記事でDIYバッテリー充電器の作り方を紹介します。準備はいい？さあ、飛び込もう！

バッテリー充電器とは

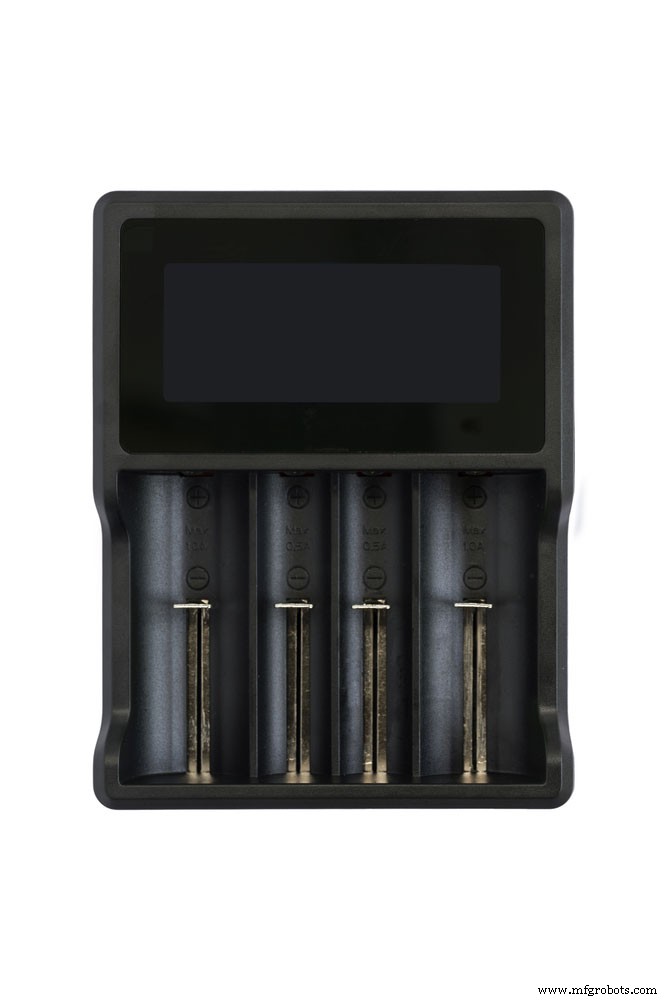

一般的に言えば、バッテリー充電器は上がったバッテリーを充電するデバイスです。

でも、もう少し深掘りしましょう。

バッテリー充電器は、長期間にわたってバッテリーに電流を供給するデバイスです。

目的は、バッテリーセルが十分な電力を保持し、エネルギー源として機能させることです。これはすべての充電器に共通しています。

しかし、安価なDIYバッテリー充電器と高品質な充電器には違いがあります。

実はこういうことです。

安価なバッテリー充電器は、バッテリーに定電圧または定電流を供給し続けます - 切られるまで。

安価な充電器の問題は：

バッテリーを長時間充電し続けると、過充電になります。

でも、早めに外すと、バッテリーが長時間稼働するのに十分な電力を得られません。

一方、高品質充電器は、よりソフトなトリクル充電（通常バッテリー最大容量の3-5%）を長時間使用します。

もう一つのバリエーションはタイマー式バッテリー充電器です。このインテリジェントバッテリー充電器は自動的にオフになります。

残念ながら、各バッテリーの充電時間が異なるため、過充電を防げません。

バッテリー充電器製作に必要な材料

プロのバッテリーメーカーでなくてもバッテリー充電器は作れます。自宅でDIYバッテリー充電器を作成できます。

必要なのは、指示に従い、適切な材料を使うことだけです。

バッテリー充電器プロジェクトに必要なパーツ：

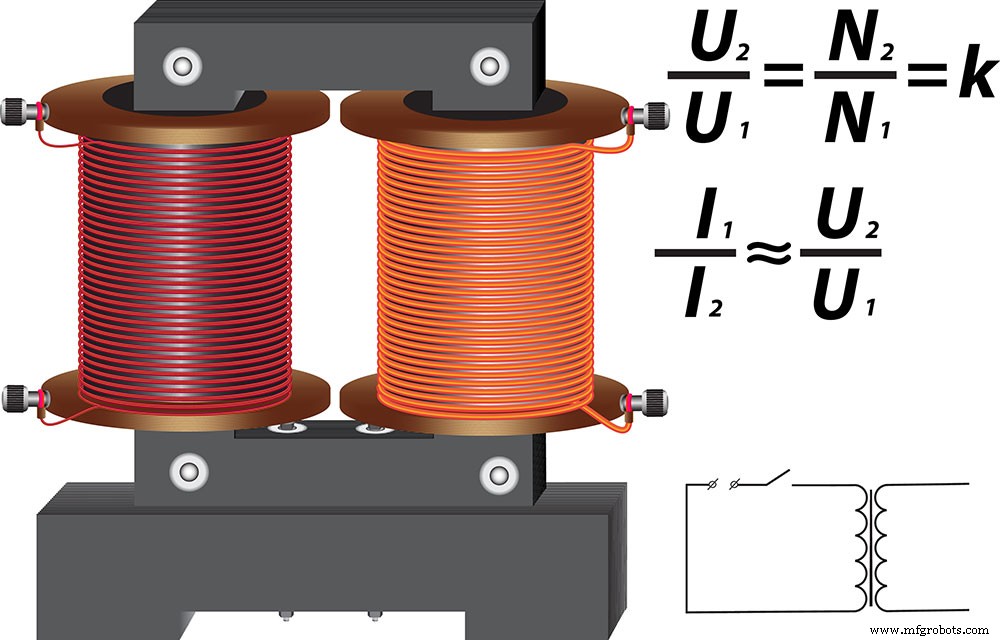

• 降圧トランス（220V/14V）× 1

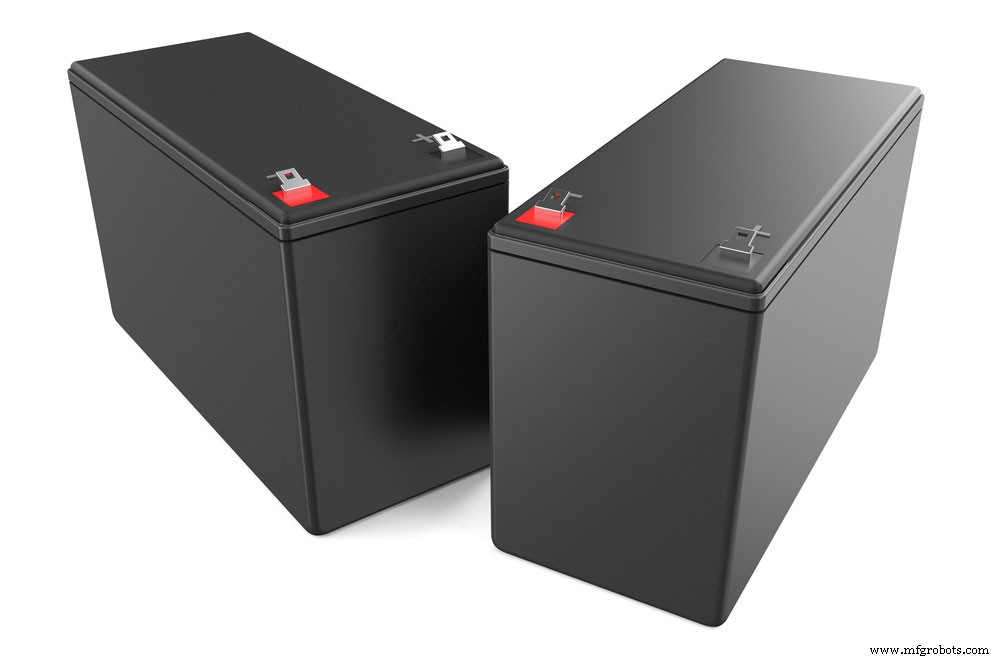

• 鉛蓄電池（12V/7Ah）× 1

• ダイオード（1N4007）× 4

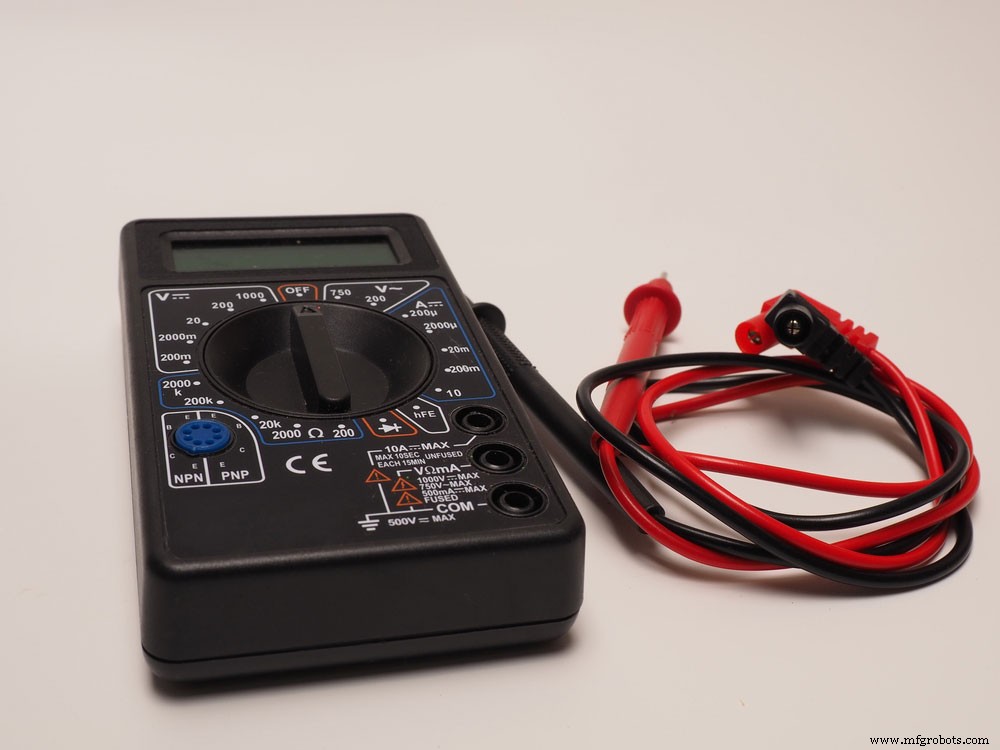

• AVOメーター（プローブ付き）× 1

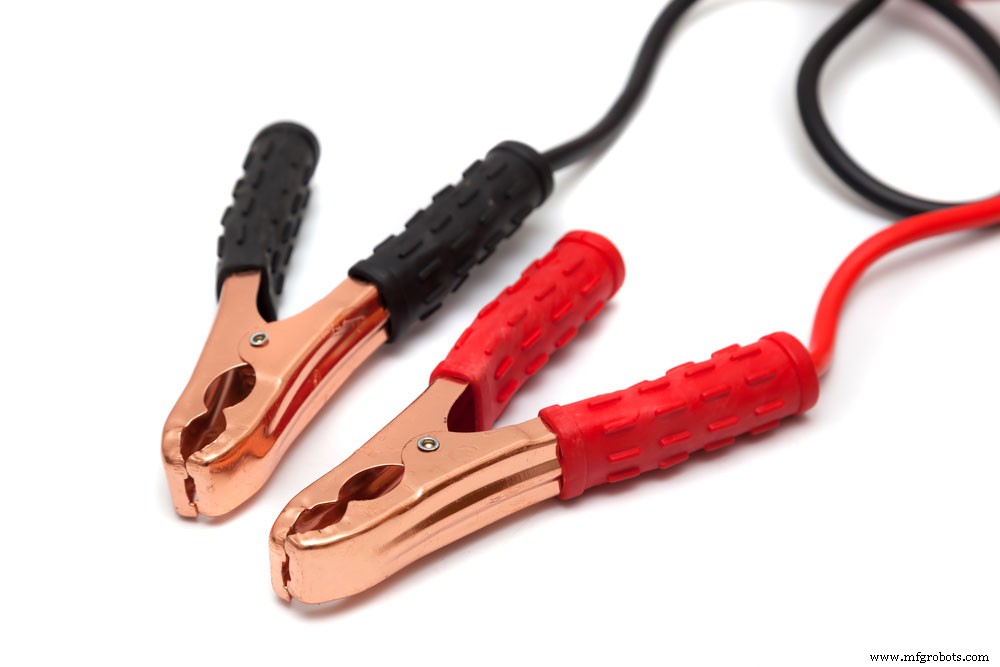

• ワニ口クリップ × 1

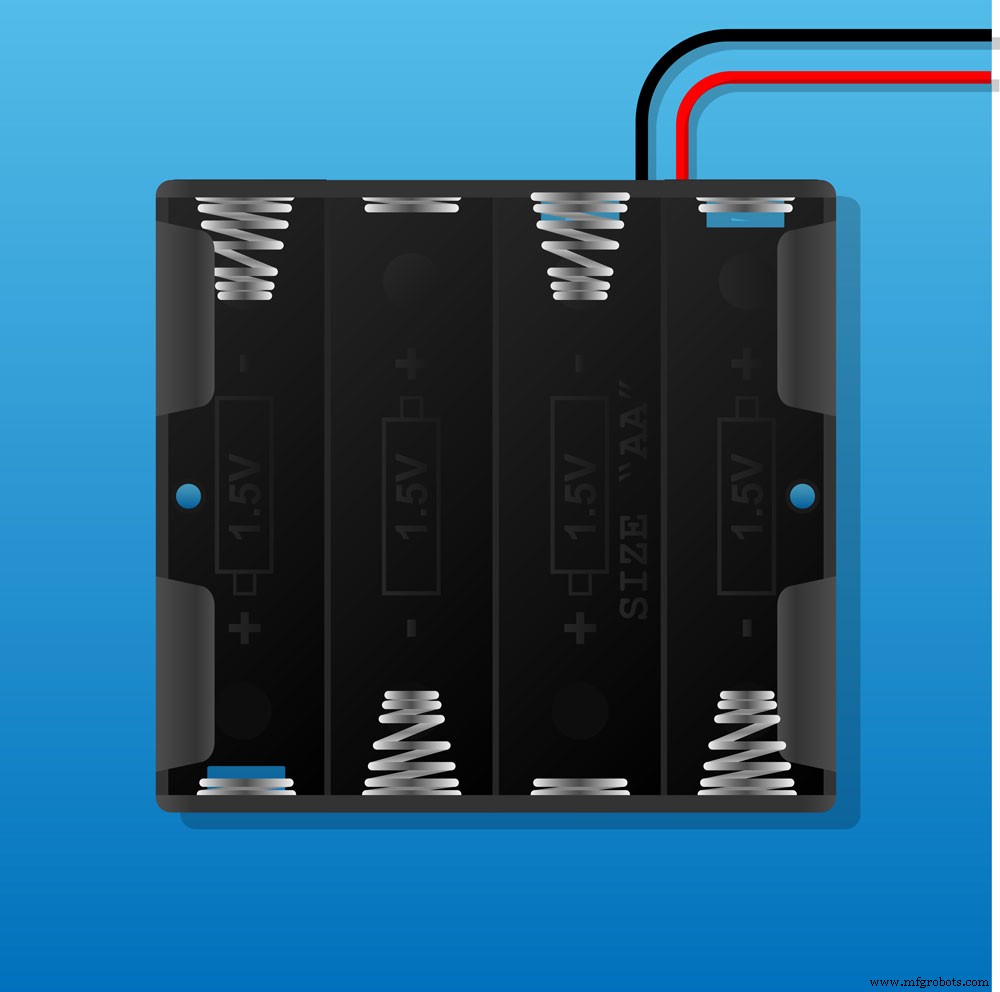

• バッテリーホルダー端子 × 1

• フィルムコンデンサ（1uF/105j）× 1
• はんだごて × 1
• 電源コード × 1
• はんだ線 & フラックス × 1
• DC電源ジャック × 1
• AC電源プラグ（2ピン） × 1
• 接続ワイヤー × 1

12Vバッテリー充電器回路図

ここで12Vバッテリー充電器図を紹介します。この回路で任意の12V充電式バッテリーや車のバッテリーも充電できます。

回路は充電電圧を監視するアンメーター付き12V DC電源のみで構成されます。

また、2つのダイオードがセンタータップ全波整流器を作り、コンデンサが整流出力をろ過して純粋な12V出力を供給します。

ここでは、R1とR2を含めて必要な電圧に調整する通常モードでICを配線できます。

ICは標準トランスまたはダイオードブリッジネットワークから入力電力を得ます。C1で電圧をろ過した後、電圧は14に設定されます。

したがって、ろ過された14V DCがICの入力ピンに印加されます。

また、ICのADJピンを抵抗R1とR2（可変抵抗）の接合部に固定できます。R2をバッテリー容量の最終出力電圧に合わせて設定することもできます。

RCがないと、回路はLM317電源のように動作し、回路電流を検知・制御できません。

したがって、回路内のRCとBC547トランジスタがバッテリーへの供給電流を検知できます。

電流が安全範囲内にある限り、電圧は指定レベルに維持されます。

しかし、電流が安全なアプリケーション範囲を超えて上昇すると、ICは電圧を引き下げてそれ以上の電流上昇を制限し、バッテリーの安全を確保します。

DIYバッテリー充電器のコンセプト理解

バッテリー充電器のコンセプトはシンプルに聞こえ、実際シンプルです。しかし、アイデアがシンプルでも、骨の折れるプロセスが必要です。

また、必要なことの一つは、充電器が過充電しないよう確実にすることです。

では、シンプルなバッテリー充電器を作る最も簡単な方法を見てみましょう。

どう動くか？

バッテリーが動作するには、蓄えられた化学エネルギーを使用可能な電気エネルギーに変換する必要があります。電解液が尽きるとバッテリーは上がり、充電が必要になります。

ここでバッテリー充電器が登場します。

バッテリー充電器はバッテリーに直流（DC）を供給し、消耗した電解液を復活させます。

理論上、バッテリーの電解液が完全充電に達したら、充電器は電流供給を停止する必要があります。この段階で、バッテリーの状態を見守り、完了時にバッテリーUSBポートを抜く必要があります。あるいは、インテリジェントバッテリー充電器/携帯電話USB充電器を購入します。

ソーラーパネル電力とソーラーバッテリークリップでシンプルなバッテリーを駆動することもできます。

バッテリー充電プロセス

充電プロセス全体には以下が含まれます：

• 安定化
• バッテリー端子への充電
• 充電レートの最適化（少なくとも10%-20%高い電力入力）
• 終了（バッテリーを安全に保つため、いつ電流供給を止めるか知ること）

また、バッテリーの充放電レートはCレート（充電レート）で表されます。測定容量Ahで、バッテリーの充電または放電レベルの速度を測定します。

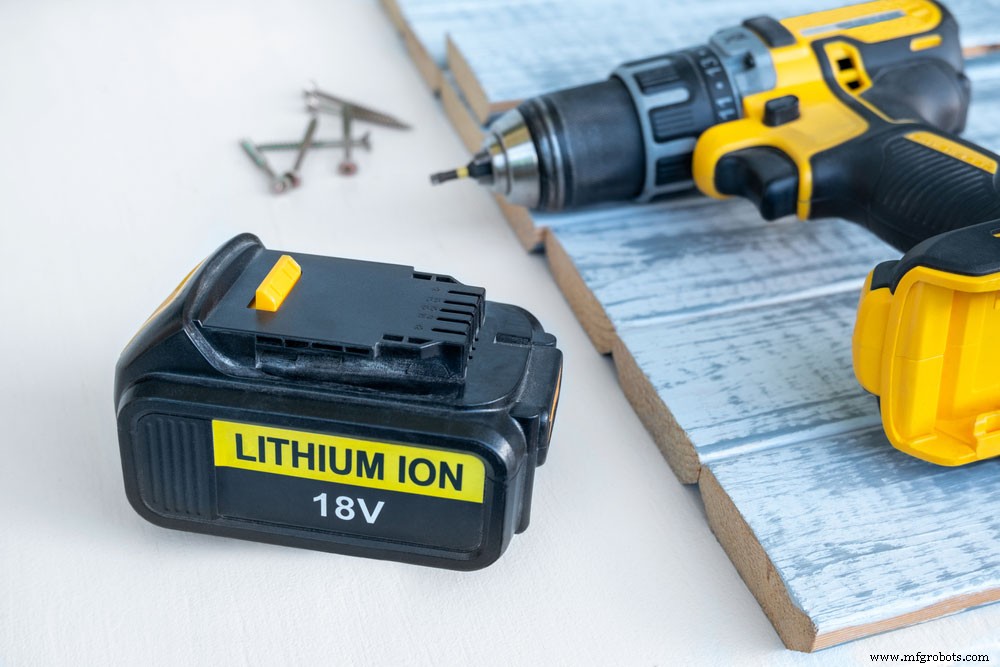

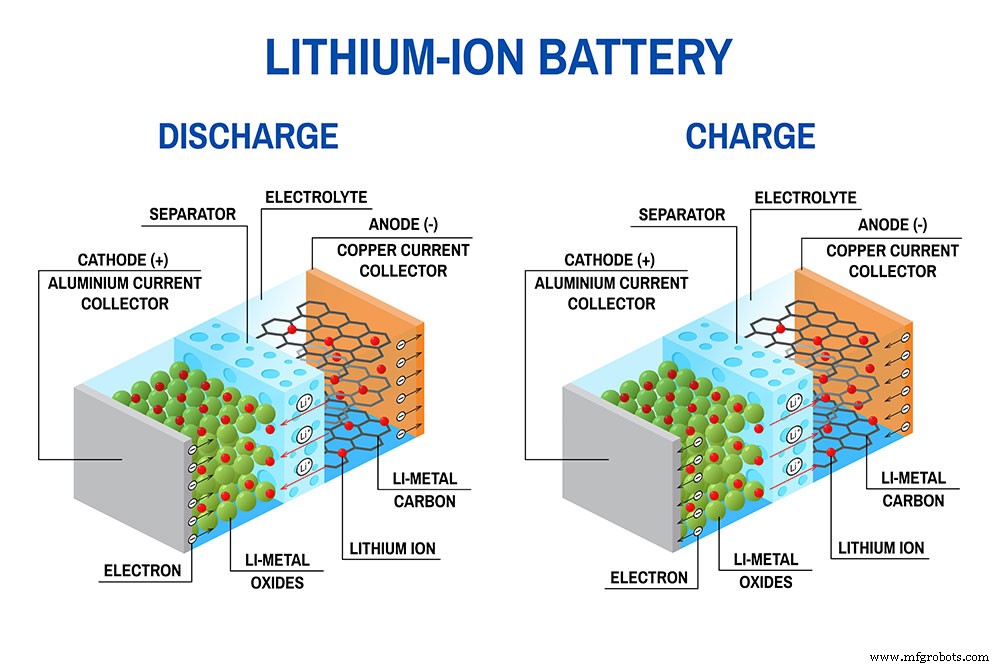

例えば、フル充電された5Ahバッテリーが5アンペアレートで放電される場合、バッテリーをフル充電するのに1時間かかります。したがって、ラップトップ、電気自動車、携帯充電器、キッチン&ホーム特殊用途、電動工具、携帯電話などの現代ガジェットの多くはリチウムイオンバッテリーを使用します。

なぜか？

リチウムイオンバッテリーの入力は、頻繁に充電すると長く持続します。

バッテリーが充電器で過充電または過小充電されたら？

充電中のバッテリーがフルブーストされると、充電を停止する必要があります。しかし、標準充電器にはバッテリーが100%に達したことを検知する方法がないため、電流を供給し続けます。

この理由で、バッテリーが加熱し、損傷する可能性があります。余分な供給電力を放出するバッテリーの方式です。過充電はバッテリーを損傷するだけでなく、寿命も縮めます。

トリクル充電器、タイムベースインテリジェント充電器、シンプル充電器、スマート充電器、パルス充電器、動力充電器、ソーラー充電器、急速充電器、3段階充電器など、幅広い充電器が利用可能です。

ほとんどの場合、充電器は特定のバッテリー向けに製造されます。供給電流数とフル充電までの時間によるものです。

残念ながら、特定のバッテリー向けに設計された充電器は、他のバッテリーでは動作しない可能性があります。

だからこそ、ガジェットメーカーは同じバッテリー充電器でバッテリーを充電するよう勧めます。そうすれば、バッテリーを損傷したり寿命を縮めたりしません。

バッテリー充電器から最高の性能を得たいなら、異なるバッテリー容量や化学特性を一緒に充電しないでください。

なぜか？

時間の経過とともにバッテリーを損傷する高いリスクがあるからです。

DIYバッテリー充電器の作り方

材料が揃ったら、指示に従うか、回路図の助けを借りてすべてのパラメータを接続できます。

回路の動作について完全な説明をします：

バッテリーの電源をオンにすると、1N5402ダイオードが24V DCと連携して半波24V DCを充電器の出力として生成します。

電圧のRMS値は9-12ボルトに見えますが、最大電圧は24Vなので、直接バッテリーに適用できません。

充電器の最大値を下げたい場合、電球を回路と協力させて使用します。

電球の役割は電圧の最大値を吸収することです。これにより、バッテリーへのより制御された出力が可能になります。長期的には、電球フィラメントの強烈な輝きにより自己調整的にもなります。

ただし、これに注意してください：

すべての電球は抵抗が異なるため、性能も異なる可能性があります。

このため、出力電圧と電流は自動的に、バッテリーを安全に充電するのに適した合理的な充電レベルに調整されます。

電球設置後、バッテリーが充電中かどうかがわかります。また、電球は閾値に近づくにつれ徐々に暗くなります。

バッテリー電圧が14.5Vに近づいたら、充電を停止する必要があります。

DIYバッテリー充電器回路のクイック手順

電力出力と非常用電源を備えたDIYバッテリー充電器回路を作るためのクイック手順：

1: 4個の1N4007ダイオードを接続してブリッジ整流器を構築

2: ブリッジ整流器の+Veと-Ve端子を非C.Tトランスの二次巻線にはんだ付け

3: ブリッジ整流器の余分な部分をトリミング

4: 次に、X定格コンデンサの一端を交流電源の+ve端子に、-vをトランスの一次端子にはんだ付け

5: ワニ口クリップをブリッジ整流器の端子にはんだ付け

6: DC電源ジャックの端子を充電器の出力端子に接続し、回路をテスト

最後に

以上がDIYバッテリー充電器の作成に必要なすべてです。ご覧の通り、作成プロセスは想像ほど複雑ではありません。

この記事のすべての指示に従えば、長持ちする高品質バッテリー充電器を同様に作成できます。

あなたのバッテリー充電器プロジェクトがどうだったか教えてください。また、バッテリー充電器の回路についてさらなる情報が必要なら、お気軽にお問い合わせください。
