ブザー回路をマスター:構築、最適化、設計向上の完全ガイド

多くのエンジニアリングプロジェクトを扱う過程で、ブザーに出会ったことがあるかもしれません。しかし、ブザー回路について知らない場合でも心配無用 - ここが正しい場所です。

ブザー回路をマスター:構築、最適化、設計向上の完全ガイド
ブザー回路

ブザーは、ユーザーとデバイス間で音声情報を伝達する最も一般的な方法の一つです。しかし、ブザー回路の設計プロセスはトリッキーです。設計はシンプルなものから非常に複雑なものまで多岐にわたります。

この記事では、ブザーの設計プロセスの内訳と、電子工作プロジェクトを始めるために必要なすべてを紹介します。

準備はいい?学びましょう!

1. ブザー回路の動作原理

ブザーは音声信号を音信号に変換するサウンドデバイスです。ブザーは直流(DC)で動作するシンプルな回路のようなものです。また、アラーム、プリンター、コンピューター、チャイム音を出す他の電子製品など、様々な用途に使用できます。

さらに、ブザーには2つの主要タイプがあります:電磁ブザーと圧電ブザー。ブザー回路の動作原理を説明するため、2タイプを別々に説明します。

1.1 圧電ブザー回路の動作原理

圧電ブザーは圧電効果を持つセラミックを使用してパルスを生成します。これらのパルスは金属板の振動を利用してブザートーンを作る電流を生み出します。

このブザーの主要コンポーネントには、共振箱、圧電プレート、ハウジング、インピーダンスマッチャーが含まれます。さらに、一部の圧電ブザーには発光ダイオードが付いていることもあります。

また、マルチレゾネーターコンポーネントはトランジスタやIC(集積回路)と連携します。したがって、この回路の電源(通常1.5〜2.5V DC)をオンにすると、発振が発生します。結果として、マルチレゾネーターが1.5〜2.5kHzの音声信号を出力として生成します。この時点でインピーダンスマッチャーが働き始めます。

つまり、マッチャーが圧電プレートを動かして音信号を作ります。また、メーカーはほとんどの圧電プレートをチタン酸鉛マグネシウム酸鉛またはチタン酸ジルコン酸鉛圧電セラミックで製造します。さらに、銀電極がセラミックの両面を囲みます。

ブザー回路をマスター:構築、最適化、設計向上の完全ガイド

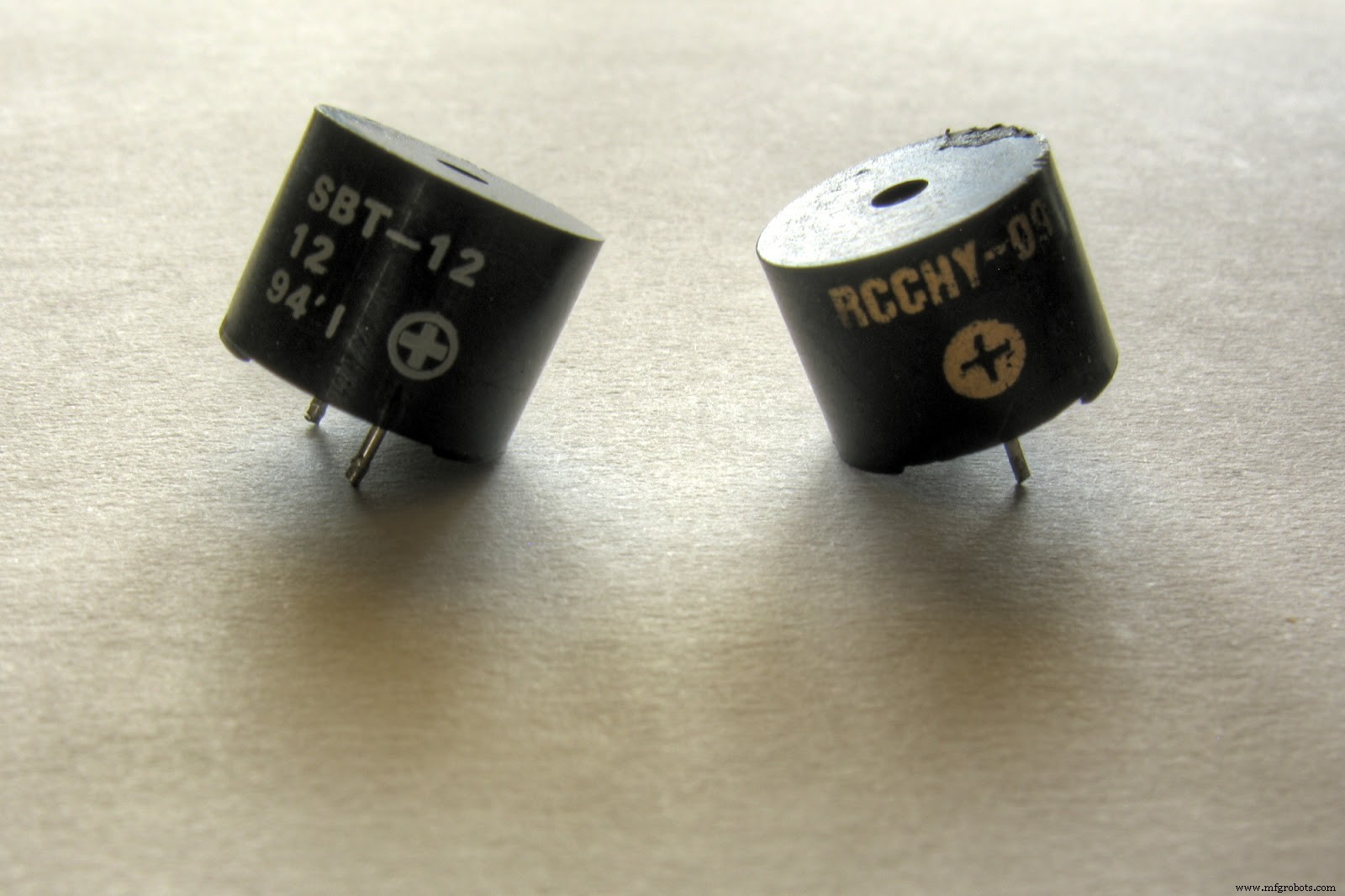

ピエゾブザー

1.2 電磁ブザー回路の動作原理

一方、磁気ブザーは発振器、振動ダイヤフラム、ソレノイドコイル、ハウジング、磁石を主要コンポーネントとして持ちます。この磁気ブザー回路の電源をオンにすると、発振器が音声信号を生成し、ソレノイドコイルを通じて磁場を作ります。

興味深いことに、ここで振動ダイヤフラムが登場します。このコンポーネントは周期的に振動し、磁石とソレノイドコイルの作用に基づいて音を出します。したがって、磁気ブザーは2〜4kHzの出力を生成します。

この電子回路は優れたサウンドを持つため、音楽と音声のアプリケーションに最適です。

ブザー回路をマスター:構築、最適化、設計向上の完全ガイド

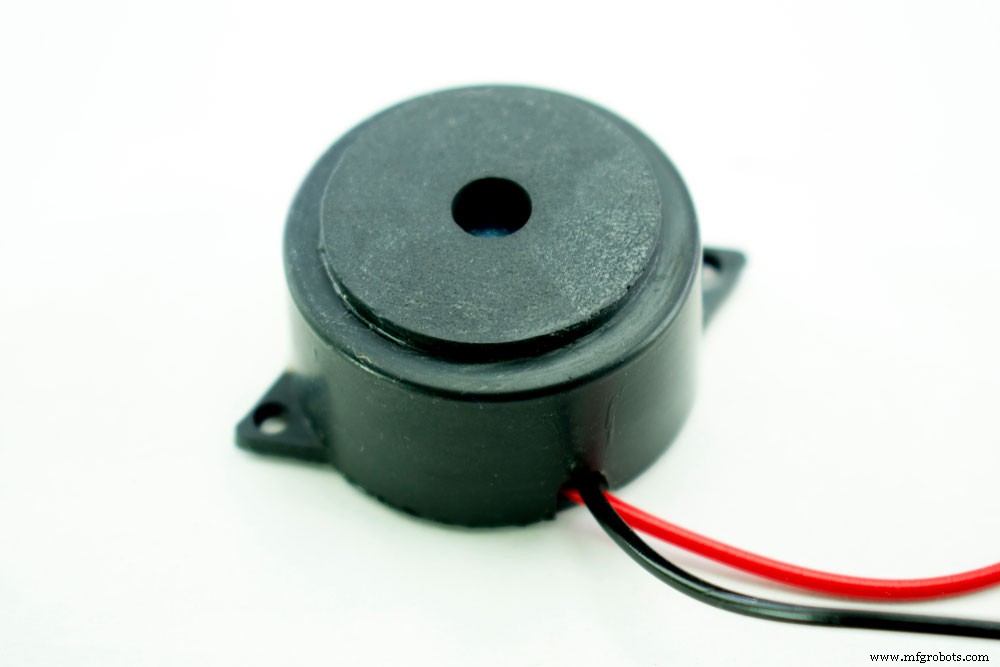

電磁ブザー

ピエゾと磁気ブザーの他に、アクティブとパッシブブザー回路もあります。アクティブブザーは発振器を持ち、通電時に音を生成します。直流をパルス信号に変換して動作し、通常特定の周波数で動作します。

しかし、パッシブブザーは発振器とDC信号を使って音を出しません。しかし、定常磁気回路のため、2k〜5kの矩形波で駆動できます。

2. ブザー回路の部品選定

ブザー回路は大きな動作電流を持ち、増幅回路で駆動する必要があります。したがって、ブザー回路は一般的に以下のコンポーネントを含みます:

ブザー

パッシブブザー(矩形波)またはアクティブブザー(DC電圧)をサウンディングエレメントの両端に適用する際、5つのことが不可欠になります。それらは形状寸法、動作電流、音の方向、駆動モード、動作周波数です。必要に基づいてパラメータを選択できます。

フリーホイールダイオード

ブザーは誘導性要素です。したがって、その電流を変えることはできません。しかし、フリーホイールダイオードを使用して連続電流を一貫して監視できます。そうしないと、駆動トライオードが損傷し、回路システム全体がクラッシュする可能性があります。どうやって?フリーホイールダイオードなしでは、ブザー回路が数十ボルトの高いスパイクを生成する可能性があります。

フィルターコンデンサ

このコンポーネントは、ブザー電流が回路の他の部分に与える影響をフィルタリングし、交流電源を改善します。

トライオード

ベースがハイになると、トライオードは飽和状態になります。結果として、ブザーが音を生成します。しかし、ベースがローになると、トライオードは閉鎖状態に入ります。したがって、音を終了させます。

3. ブザー回路の作り方

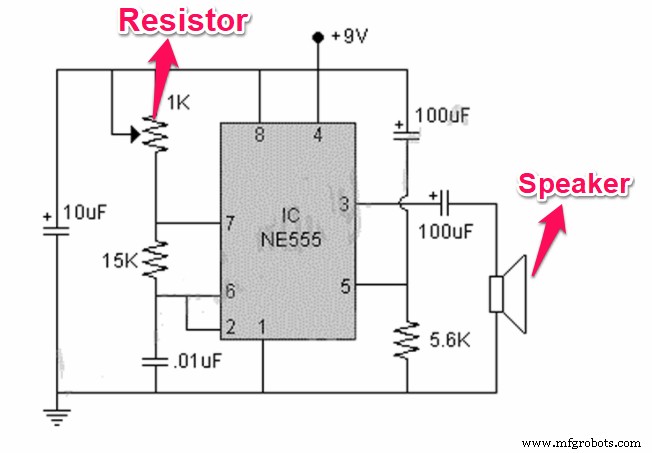

ここでは、NE555タイマー集積回路、スピーカー、可変抵抗器-コンデンサネットワークを利用したシンプルな回路の例を示します。

ブザー回路をマスター:構築、最適化、設計向上の完全ガイド
シンプルブザー回路

回路部品

この回路に必要な部品リスト:

手順

この基本回路を5つのシンプルなステップで作成する方法を見てみましょう:

ステップ 1:組み立て

この回路で最も重要なのはIC555です。すべてを制御するからです。まず、555タイマーICをボードの中央に取り付けます。

次に、コンデンサを接続します。最初の0.1uFコンデンサはピン1と2の間に配置します。その際、ピン1の方向に側面を向けてください。また、他の100uFコンデンサを回路のスピーカー近くに取り付けます。

その後、ワイヤーを使用してピン2と6をボードの電源列の隙間に接続します。

その後、15kΩ抵抗をピン6と7の間に接続します。また、1kΩ可変抵抗(ピン7と8の間)を配置し、最後の5.6kΩ抵抗(ピン1と5の間)を接続します。

ステップ 2:スピーカー(ブザー)の接続

この回路ではスピーカーがブザーとして機能します。したがって、ピン3をスピーカーのプラスワイヤーに接続できます。

ステップ 3:IC555への電源供給

このステップでは、ピン1をグラウンドに、ピン8をボードのプラス側に接続する必要があります。

ステップ 4:電池の接続

まず、プラスワイヤーをボードのプラス列に、マイナスワイヤーをマイナス列に接続します。その後、電池を接続して回路に電力を供給します。その際、コンデンサを電池と並列に配置します。

ステップ 5:テストとトラブルシューティング

これで完全なブザー回路が完成しました。最終組み立て前に、正しい接続かどうかテストして確認してください。

4. ブザー回路で音量を上げる方法

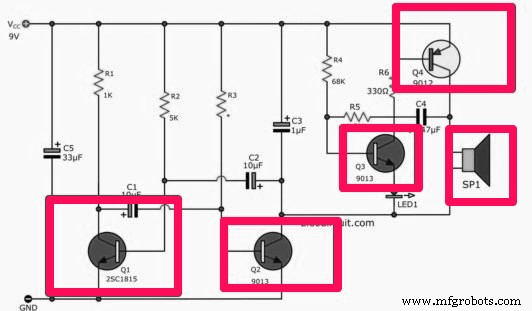

ブザー回路に音量を追加するのは複雑なプロセスではありません。単に一般的なベル音のシリーズを作るリング回路を作るだけです。最高なのは、トランジスタを使って簡単で安価なブザー回路を作れることです。理解を助ける回路図を紹介します:

ブザー回路をマスター:構築、最適化、設計向上の完全ガイド
リング回路

必要な部品

ブザー回路をマスター:構築、最適化、設計向上の完全ガイド

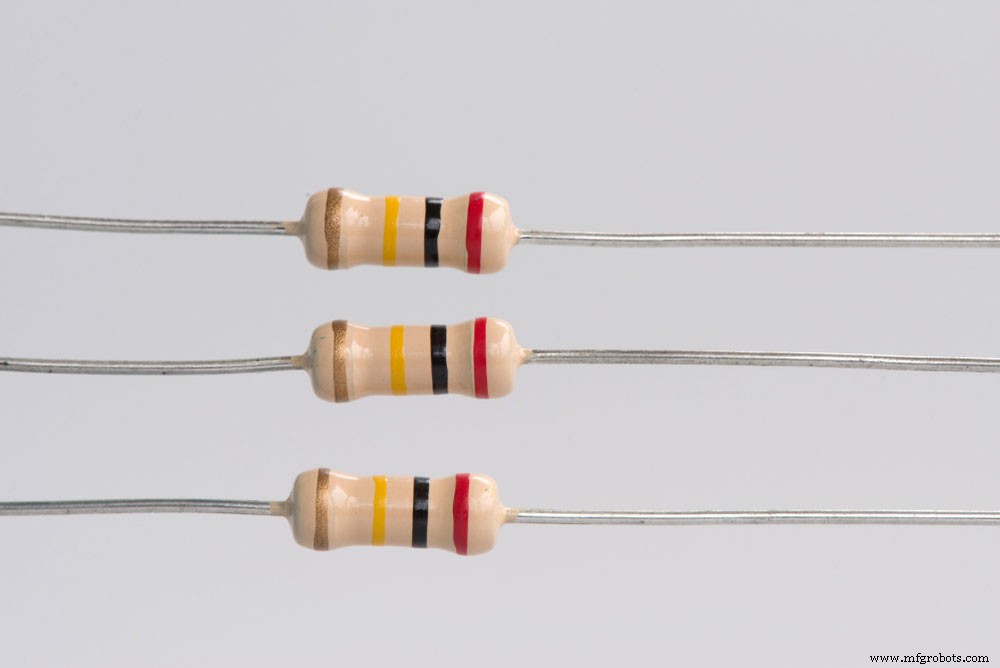

抵抗セット
ブザー回路をマスター:構築、最適化、設計向上の完全ガイド
集積半導体
ブザー回路をマスター:構築、最適化、設計向上の完全ガイド

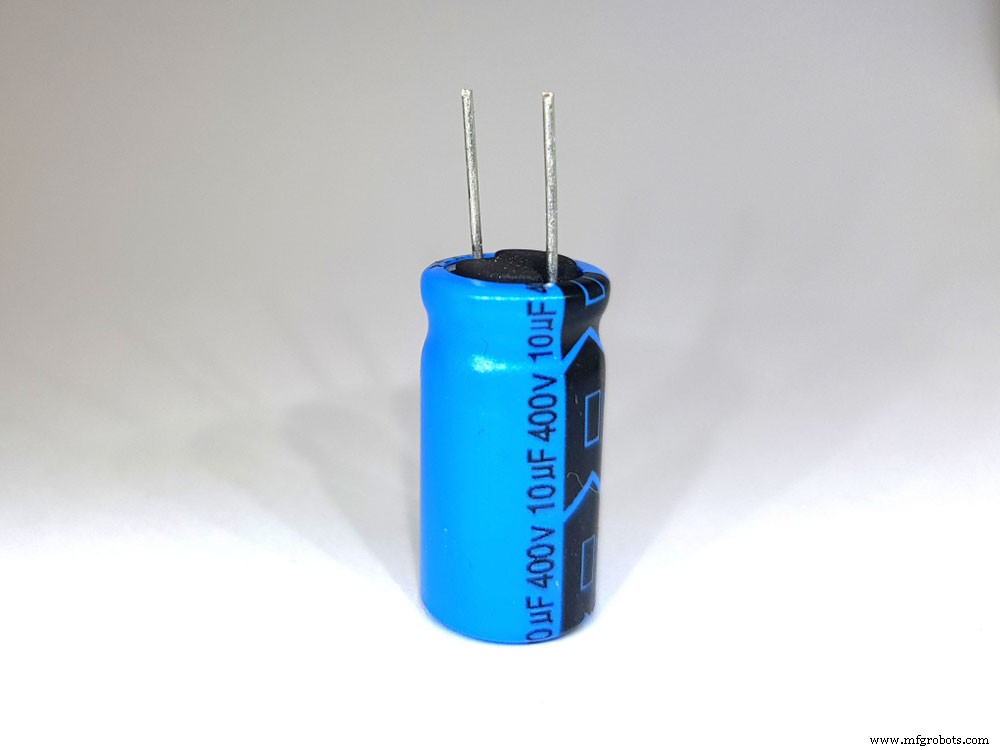

分離された電解コンデンサ
ブザー回路をマスター:構築、最適化、設計向上の完全ガイド

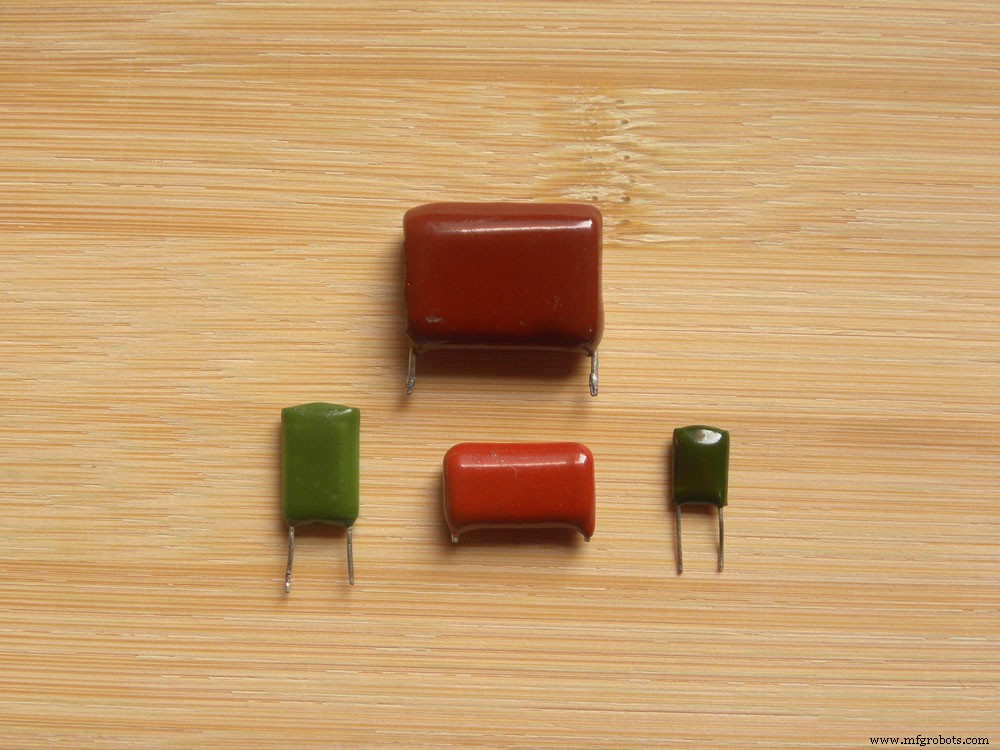

カラフルなセラミックコンデンサ
ブザー回路をマスター:構築、最適化、設計向上の完全ガイド

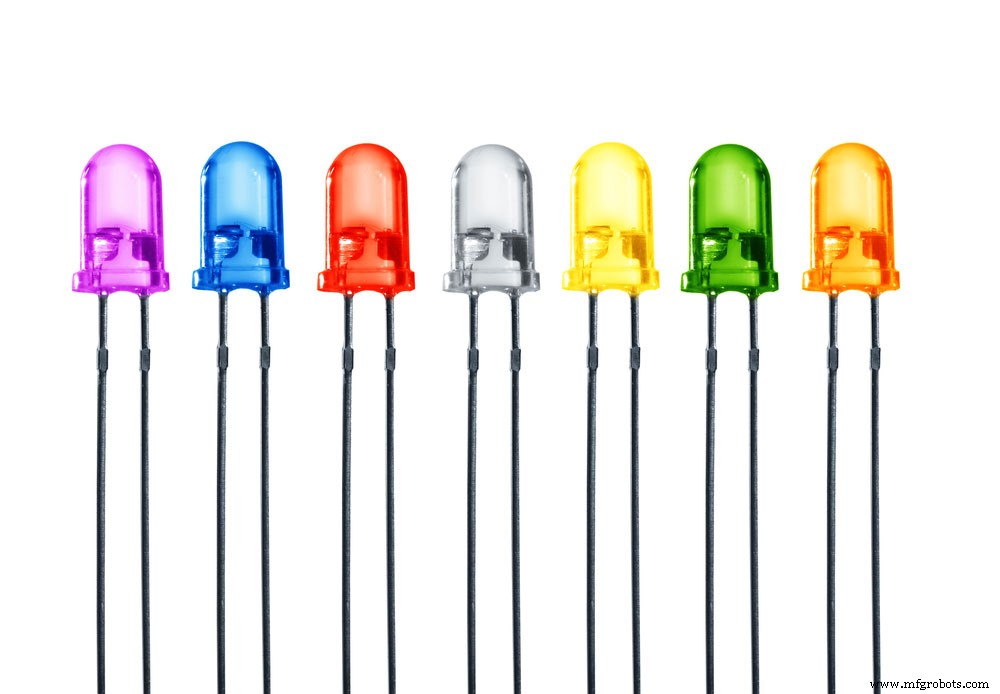

7色LED
ブザー回路をマスター:構築、最適化、設計向上の完全ガイド
8オームスピーカー

手順

この回路を動作させるには9V動作電圧を取得すると良いでしょう。また、このプロジェクトを組み立てるにはわずかな部品しか必要ありません。したがって、ユニバーサルPCBにこれらの部品を組み立てるか、シンプルなDIY PCBを作成できます。

最後に、回路と様々なコンポーネントを配線できます。しかし、電解コンデンサの極性には注意が必要です。その際、トランジスタピンを正しく配置することを確認してください。

最後に

ブザー回路には多くの種類と仕様がありますが、駆動モード、電圧、矩形波、固定モードなどの主要パラメータに従って望むブザーを常に選択できます。また、必要な音圧や周波数に応じて選択することもできます。

さて、ブザー回路について知っておくべきすべてがここにあります。この回路についてさらなる情報が必要な場合は、お気軽にお問い合わせください。
