トランジスタの飽和とは：見分け方と効果的な活用法を徹底解説

飽和状態のトランジスタ

出典：Wikiwand

「トランジスタの飽和」という言葉は、トランジスタスイッチに精通した設計者やエンジニアでなければピンとこないかもしれません。しかしご安心ください。この記事では、基礎からわかりやすく解説していきます。

低電圧DCデバイスを扱う際、それらをオフ/オン制御することはよくあります。この制御にはトランジスタスイッチが用いられますが、トランジスタが「飽和状態」にあるときにこそ、DCデバイスを確実にオン/オフできるのです。

この記事では、動作モード、計算方法、実践的な見分け方など、トランジスタ飽和に関するあらゆる情報を網羅的に解説します。

トランジスタの飽和とは何か

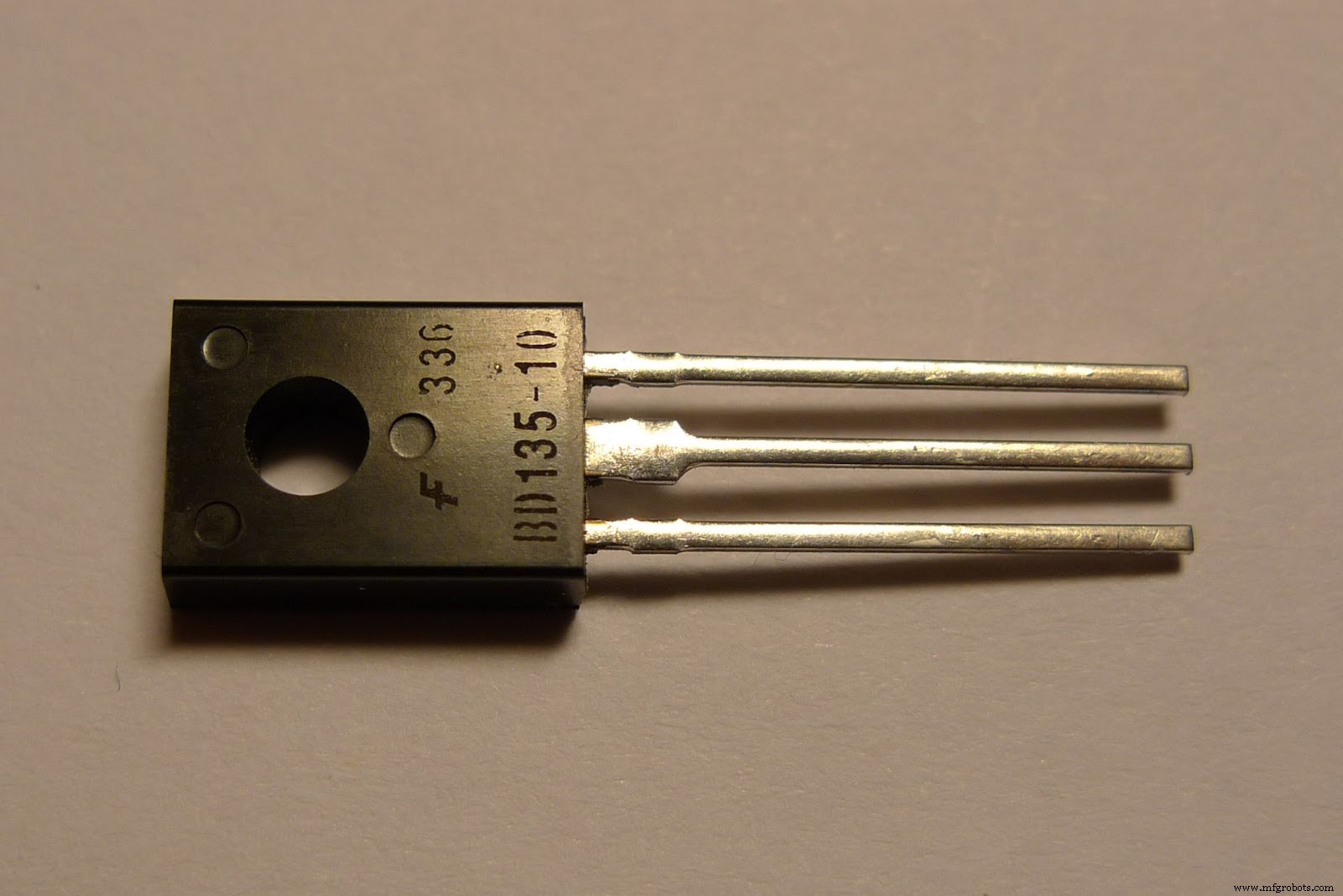

BD135トランジスタの飽和

出典：Wikimedia Commons

飽和とは、システムが閾値または最大値に達した状態を指します。トランジスタにおいては、コレクタ電流がデータシートで定められた最大値に達し、これ以上増加しなくなった領域で動作している状態を「飽和領域」と呼びます。

コップに水を注ぎ続けて縁ギリギリまで達した状態を想像してください。これ以上水を入れられない、まさにそれが「飽和状態」です。トランジスタも同様に、ベース電流を増やしてもコレクタ電流が増えなくなったポイントが飽和点です。

ただし、トランジスタを増幅器として動作させる（アクティブ領域）場合、ベース・コレクタ間は逆バイアス状態を保つ必要があります。飽和領域ではベース・コレクタ間が順バイアスになってしまうため、出力信号に歪みが生じます。スイッチング用途ではこの飽和特性を利用しますが、増幅用途では避けなければなりません。

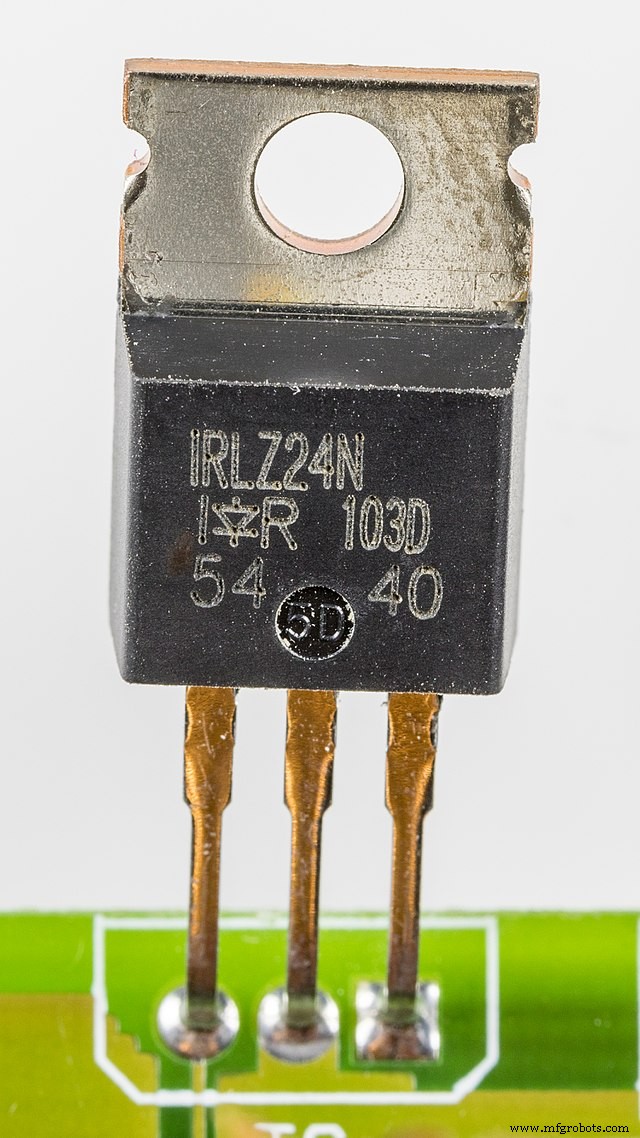

トランジスタの4つの動作モード

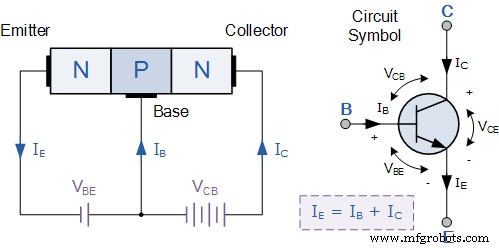

トランジスタは非線形デバイスであり、主に4つの動作モードを持ちます。これらはコレクタからエミッタへ流れる電流（NPNの場合）の状態によって定義されます。モードを判別するには、3つのピン（ベース、コレクタ、エミッタ）間の電圧関係（V_BE、V_BC、V_CE）に注目します。

NPNトランジスタ

ここで、V_BEはベース・エミッタ間電圧、V_BCはベース・コレクタ間電圧を表します。各モードの条件は以下の通りです。

1. 飽和モード（Saturation Mode）

トランジスタが「オン」状態となり、コレクタとエミッタ間がほぼ短絡状態（極めて低抵抗）になります。両方のPN接合（ベース・エミッタ、ベース・コレクタ）が順バイアス状態です。つまり、V_BE > 0 かつ V_BC > 0 であり、ベース電位 V_B がコレクタ電位 V_C とエミッタ電位 V_E よりも高くなります（V_B > V_C, V_B > V_E）。

NPNエミッタ

出典：Wikimedia Commons

飽和させるには、V_BE がしきい値電圧（V_th または V_d）を超える必要があります。室温では約 0.6V〜0.7V が目安ですが、トランジスタの種類や温度によって異なります。完全な短絡ではないため、コレクタ・エミッタ間にはわずかな電圧降下 V_CE(sat)（飽和電圧）が残ります。データシートでは 0.05V〜0.2V 程度で規定されています。飽和モードの条件は V_C > V_E かつ V_C, V_E < V_B となります。

2. 逆アクティブモード（Reverse-Active Mode）

電流がエミッタからコレクタへ逆方向に流れて増幅動作するモードです。V_C < V_B < V_E の条件で成立しますが、実用的な増幅因子（h_FE）が非常に小さいため、一般的なアプリケーションで意図的に使用されることは稀です。

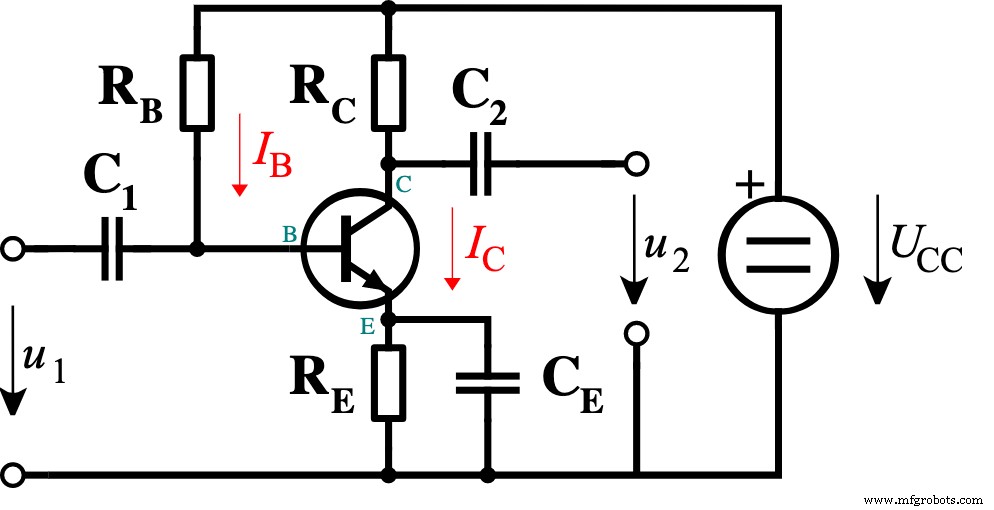

トランジスタ増幅器

出典：Wikimedia Commons

3. アクティブモード / 増幅モード（Active Mode）

トランジスタが増幅器として最も優れた性能を発揮するモードです。ベース・エミッタ間は順バイアス（V_BE > 0）、ベース・コレクタ間は逆バイアス（V_BC < 0）です。電位関係は V_C > V_B > V_E となります。ベース電流 I_B に比例してコレクタ電流 I_C が流れ、I_C = β × I_B（βは増幅率）の関係が成り立ちます。

4. カットオフモード（Cut-off Mode）

トランジスタが完全に「オフ」状態で、コレクタ電流もエミッタ電流も流れません（開放回路相当）。ベース・エミッタ間およびベース・コレクタ間がともに逆バイアス（V_BE < 0, V_BC < 0）で、ベース電位が最も低くなります（V_C > V_B, V_E > V_B）。飽和モードの正反対の状態です。

以上はNPNトランジスタを基準に説明しました。PNPトランジスタの場合、電流の向きと電圧の大小関係がすべて逆になります。以下の対応表で確認できます。

NPN モード	電圧関係 (VE, VB, VC)	PNP モード
逆アクティブ	VE > VB > VC	アクティブ
カットオフ	VE > VB < VC	飽和
飽和	VE < VB > VC	カットオフ
アクティブ	VE < VB < VC	逆アクティブ

トランジスタ飽和の計算方法

出力特性曲線（I_C-V_CE 曲線）を用いれば、飽和時のパラメータを容易に求められます。飽和領域では V_CE ≈ 0V 付近で電流 I_C が飽和値 I_C(sat) に達します。このときの見かけ上のオン抵抗 R_CE(sat) はオームの法則で以下のように表せます。

R_CE(sat) = V_CE(sat) / I_C(sat) ≈ 0 Ω (理想的には)

実際の回路設計では、コレクタ抵抗 R_C と電源電圧 V_CC から、飽和時のコレクタ電流の理論最大値を見積もります。トランジスタを理想的なスイッチ（V_CE = 0V）とみなせば、

I_C(sat) ≈ V_CC / R_C

この値を流すのに十分なベース電流 I_B を確保するため、I_B > I_C(sat) / β_min となるようベース抵抗を設計します。通常、確実な飽和のために「過飽和係数」（2〜10倍）をかけてベース電流を多めに供給します。

トランジスタが飽和しているかどうかを確認する方法

増幅用途ではアクティブ領域で動作させる必要がありますが、スイッチング用途では確実に飽和領域へ入れることが重要です。確認方法は主に3つあります。

1. 実測による確認： テスタやオシロスコープで V_CE を測定し、データシートの V_CE(sat) 最大値（例：0.2V）以下であれば飽和と判断できます。
2. シミュレーションによる確認： LTspice などのシミュレータで過渡解析を行い、V_CE の波形を観測するのが最も手軽で確実です。
3. 計算による見積もり： 回路定数から I_C(sat) と必要な I_B を計算し、実際のベース電流が十分か検証します。古典的ですが、部品調達前の設計段階で有効です。

まとめ

トランジスタをスイッチとして低電圧DCデバイスを制御するには、飽和モードで動作させることが不可欠です。4つの動作モードと、NPN/PNP で条件が逆転することを理解しておけば、回路設計やトラブルシューティングに大いに役立ちます。
