シュミットトリガー徹底解説：設計原理、回路構成、実用応用

「サーミオニック・トリガー」として知られていたシュミットトリガーは、数十年にわたり、2つの電圧状態間のスイッチング制御など、革新的な技術進歩に貢献してきました。これはヒステリシス特性を持つコンパレータ（または差動増幅器）であり、ノイズ耐性を実現しています。ヒステリシスがなくても、コンパレータとしてクリーンなデジタルパルスを生成できます。

本記事では、シュミットトリガー回路の設計手順、動作原理、そして具体的な応用分野について詳しく解説します。

1. シュミットトリガーとは

一言で言えば「再生コンパレータ」です。正帰還を用いてヒステリシス電圧を実現し、正弦波などのアナログ入力を矩形波（デジタル信号）に変換します。出力電圧が入力波形の参照電圧として機能し、ノイズを含むアナログ信号をクリーンなデジタル信号へと整形するのが主な役割です。

また、安定したハイ/ローの2つの出力状態を持つバイステーブル（フリップフロップ的）回路としても捉えられ、入力が所定の閾値レベルに達すると出力が確定します。

2. シュミットトリガーの種類

ロジックIC内部に組み込まれたものなど様々ですが、ここではディスクリート部品で構成する代表的な2タイプに焦点を当てます。

• オペアンプ（演算増幅器）ベースのシュミットトリガー
• トランジスタベースのシュミットトリガー

詳細は「4. 代表的なシュミットトリガー回路」で解説します。

3. 動作原理：正帰還とヒステリシス

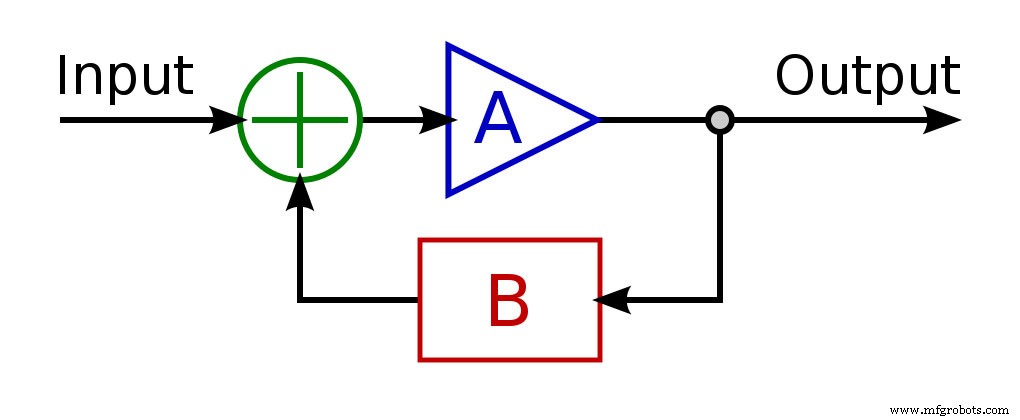

（正帰還の概念説明）

シュミットトリガーの核心は「正帰還」にあります。出力の一部を入力側にフィードバックし、出力状態を自己強化させます。これにより、入力電圧が閾値付近で揺らいでも、出力が不安定にチャタリングすることなく、明確にハイまたはローの状態にラッチ（保持）されます。この「状態の保持」こそがヒステリシスであり、ノイズ除去の源泉です。

4. 代表的なシュミットトリガー回路

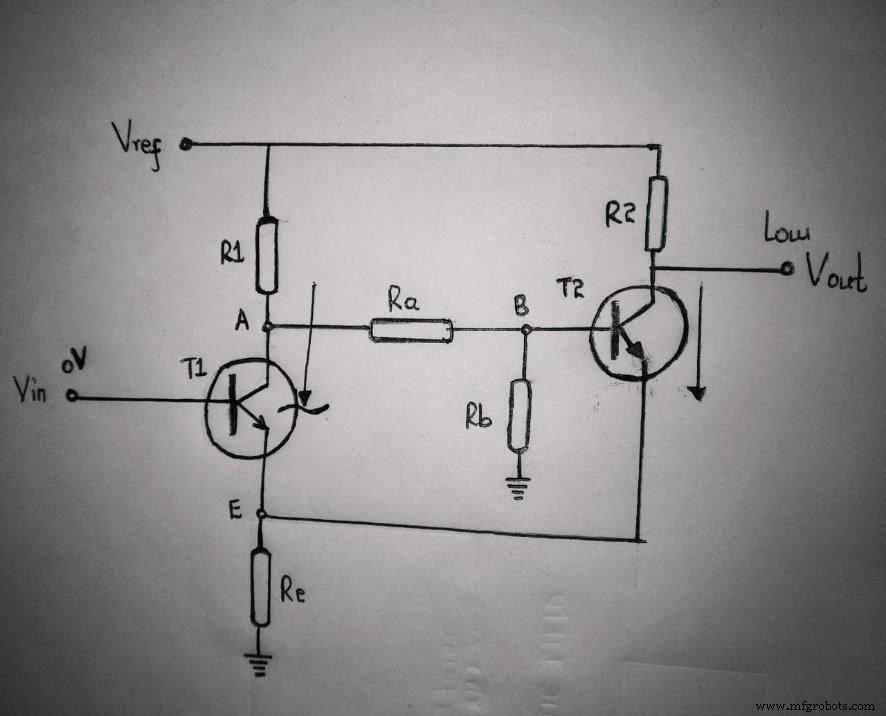

トランジスタ式シュミットトリガー

2個のトランジスタ（ここではNPN）と少数の受動部品で構成される古典的な回路です。

動作解説

入力電圧 V_IN が 0V のとき、トランジスタ T1 はオフ、T2 はオン（コレクタ電流が流れる）状態です。電圧分圧回路によって T2 のベース電位が決まり、これが閾値となります。

V_IN が上昇し T1 のベース電位が発光電圧（約0.7V）を超えると T1 が導通し始め、T2 のベース電流が引き抜かれるため T2 がオフに向かいます。これにより出力電圧がハイレベルへ立ち上がります。この遷移点が「上側閾値電圧（V_UT / V_T+）」です。

トランジスタ式シュミットトリガー

逆に V_IN が下降すると、T1 がオフになり T2 がオンに戻るポイントが「下側閾値電圧（V_LT / V_T-）」となります。この2つの閾値の差（ヒステリシス幅）がノイズマージンとなります。例示回路では約 1.3V と 1.9V の2閾値が得られています。

オペアンプ式シュミットトリガー

オペアンプを用いる場合、入力端子の違いにより「反転型」と「非反転型」の2通りがあります。

反転型シュミットトリガー

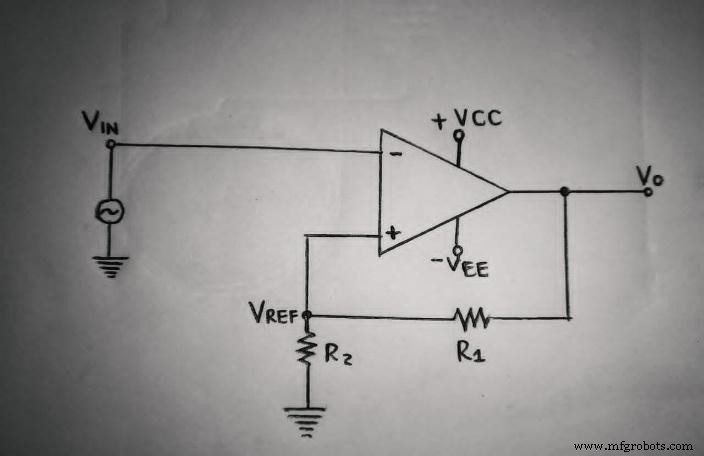

反転型シュミットトリガー回路

入力を反転入力端子（-）に、フィードバックを非反転入力端子（+）に接続します。出力は入力と逆極性になります。

閾値電圧の計算式：

出力が +V_SAT のとき、非反転端子電位 V_REF（= V_UT）は、

V_UT = (R₂ / (R₁ + R₂)) × V_SAT

出力が -V_SAT のとき、V_REF（= V_LT）は、

V_LT = (R₂ / (R₁ + R₂)) × (-V_SAT)

ヒステリシス幅 ΔV = V_UT - V_LT = 2 × (R₂ / (R₁ + R₂)) × V_SAT となります。R1, R2 の比で任意に設定可能です。

非反転型シュミットトリガー

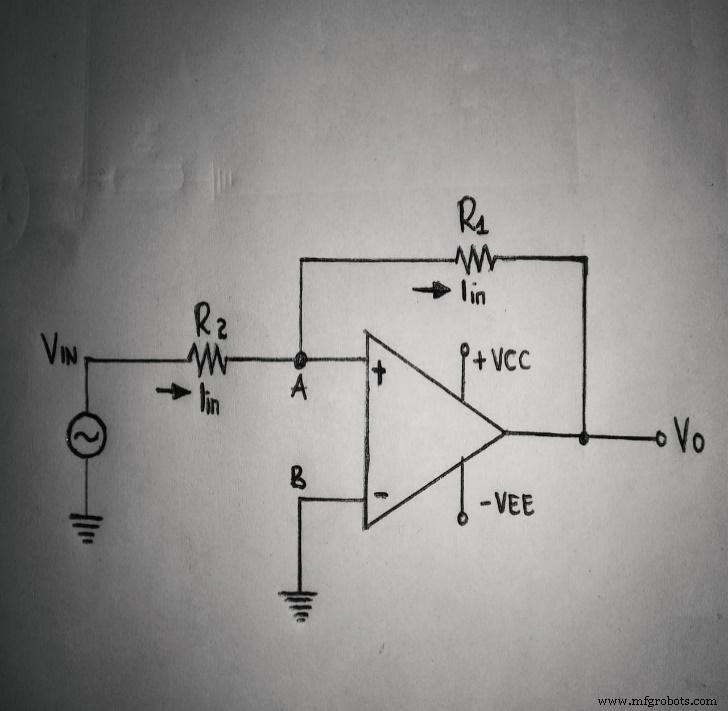

非反転型シュミットトリガー回路

入力を非反転入力端子（+）に、フィードバックも同端子に接続します。出力は入力と同極性です。動作原理は反転型と同様で、R1, R2 の分圧比で閾値が決まります。バイアス電圧を直列に加えることで、閾値を 0V 基準からシフトさせることも容易です。

5. シュミットトリガーの主な応用

• スイッチのチャタリング除去（デバウンス）： 機械スイッチの接点バウンスを除去し、クリーンなパルスを得る。
• 緩和発振器（リラクゼーション発振器）： 負帰還ループにコンデンサを接続し、矩形波発振器として動作させる。
• 波形整形・矩形波変換： 正弦波や三角波など緩やかな波形を、急峻な立上り/立下りを持つ矩形波に変換する。
• ファンクションジェネレータ、電源回路： 内部の波形生成や保護回路のトリガーとして使用。
• デジタル回路の信号調整： 長距離配線やノイズ環境下で劣化したデジタル信号を再生・整形する（ラインレシーバ）。

まとめ

本記事では、シュミットトリガーの動作原理（正帰還・ヒステリシス）、トランジスタ式・オペアンプ式（反転/非反転）の基本回路構成、そして具体的な応用例を解説しました。

高効率でノイズに強い反面、オペアンプをレール・ツー・レール動作させると消費電力が増大する等のトレードオフもあります。用途に応じた適切な設計が求められます。
