負エッジトリガ・フリップフロップの理解: コアエレクトロニクスの洞察

フリップフロップまたはラッチ回路は、マルチビット数形式でデータを格納するレジスタとカウンタの設計を主に助けます。しかし、レジスタデバイスは、多くの場合、互いに順次接続された多くのフリップフロップ回路を必要とします。順序回路は、効果的な動作のためにトリガリングプロセスを経る必要があります。

フリップフロップのトリガリングは、トリガーパルスまたはクロックパルスを使用して入力信号を変更することを含みます。その結果、フリップフロップの出力も変化します。

フリップフロップをトリガーする方法はいくつかあります。ハイレベル、ローレベル、その他などです。ここでは負エッジトリガリングについて詳述し、他の方法にも触れます。

1. エッジトリガ・フリップフロップ

進む前に、いくつかの重要な用語を見ていきましょう：

• フリップフロップ： 方形波の遷移エッジでマルチバイブレータ回路を活性化した後、ラッチ回路の代わりにフリップフロップを使用します。
• クロック信号： イネーブル信号です。
• エッジトリガS-R回路： S-Rフリップフロップと呼ばれるのが好ましいです。
• エッジトリガD回路： Dフリップフロップと呼ばれるのが好ましいです。

D、J-K、S-R入力は総称して同期入力です。また、これらはすべて正エッジトリガと負エッジトリガのフリップフロップに現れます。同期性は、クロックパルスのトリガリングエッジでデータ入力をフリップフロップの出力に転送できるためです。

非同期入力（クリア（CLR）とダイレクトセット（SET））は、クロックパルスなしでフリップフロップの状態を変更します。

正エッジトリガ（立ち上がりエッジ）

ここでは、S-R、J-K、D入力はクロック入力にバブルがないことを意味します。

ディレイフリップフロップ

3つのSR NANDラッチを持ち、クロックパルスがデジタル信号をローからハイに変え終わるまで出力を保持します。さらに、入力段は2つのラッチで構成され、出力段は1つのラッチのみです。また、入力段にはデータ入力が単一のNANDラッチに接続されています。

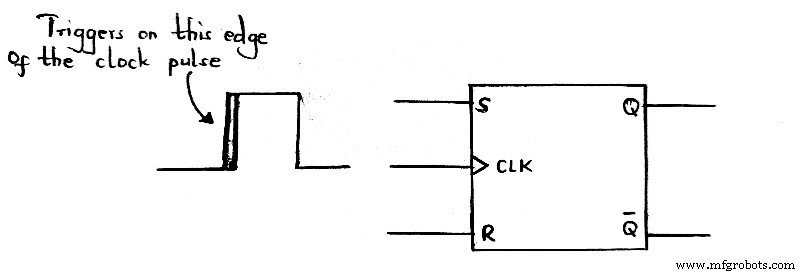

S-Rフリップフロップ

ここでは、出力がクロックパルスの+エッジでの入力に関して変化します。クロックパルスにトレーリングエッジがない場合、SとRの入力は出力に影響を与えません。しかし、クロックの正/リーディングエッジでは、フリップフロップ回路がアクティブになり、RとSの入力変化に従います。

1クロックサイクルでの変化には以下が含まれます：

• ハイSとローR = リーディングエッジでのハイ出力 / フリップフロップをSET。
• ローSとハイR = リーディングエッジでのロー出力 / フリップフロップをRESET。
• ローSとR = 正クロックパルスでの変化なし
• ハイSとR = 許容できない状態。

J-Kフリップフロップ

エッジトリガJ-KフリップフロップはS-Rフリップフロップと同様に動作します。しかし、SとKの両状態がハイの場合、出力のトグルがあります。作成はクロックパルスのリーディングエッジで反対形式を採用します。

負エッジトリガ（立ち下がりエッジ）

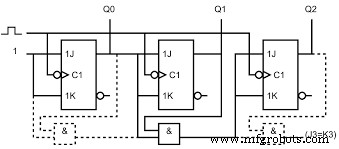

負エッジトリガ・フリップフロップ回路の3つの入力は、クロック入力にバブルがあることを意味します。

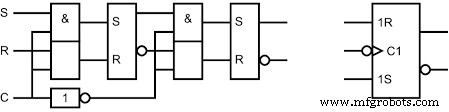

エッジトリガS-Rフリップフロップ

負エッジトリガ・デバイスの真理値表と動作は正トリガリングと類似しています。唯一の違いは、負トリガリングではトリガーパルスの立ち下がりエッジがトレーリングエッジであることです。

クロック入力がHIGHまたはLOWの場合、SとRの入力をいつでも変更しても出力を乱しません。例外は、クロックのトリガリング遷移周辺の短い期間がある場合です。

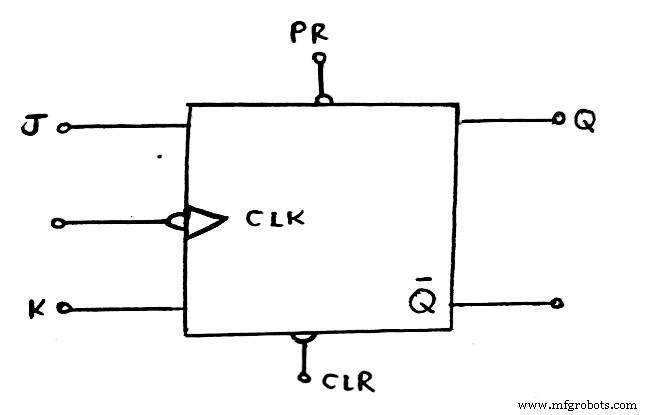

エッジトリガJ-Kフリップフロップ

J-KフリップフロップはS-Rフリップフロップと同じように動作します。しかし、J-Kフリップフロップ回路には無効状態がありません。その後、KとJの両入力がハイ状態にある場合、出力が反対状態に切り替わります（トグル）。

エッジトリガD（遅延/データ）フリップフロップ

Dフリップフロップはシンプルな動作を持ち、負クロックパルスに加えて単一の入力しか持たないためです。単一データビット（0または1）を格納する必要があるときによく推奨されます。

クロックパルス印加後にハイD入力があると、フリップフロップは自動的にSETし、1を格納します。逆に、クロックパルス印加後にローD入力があると、フリップフロップ回路はRESETし、0を保持します。

2. なぜ負エッジトリガリングを使用するのか？

負エッジトリガリングは、放電動作のみを行うため、より多くの省電力に貢献するため好ましいです。対照的に、正エッジトリガリングはキャパシタンスを充電するだけです。

さらに、負エッジトリガ・フリップフロップを使用すると、レースコンディションによるグリッチの発生を防止できます。グリッチ低減の最も一般的な例は、フィールドプログラマブルゲートアレイ（FPGA）回路におけるフリップフロップのデジタル応用です。また、マスタスレーブフリップフロップを使用して、クロック期間中のレーシングを回避することもできます。

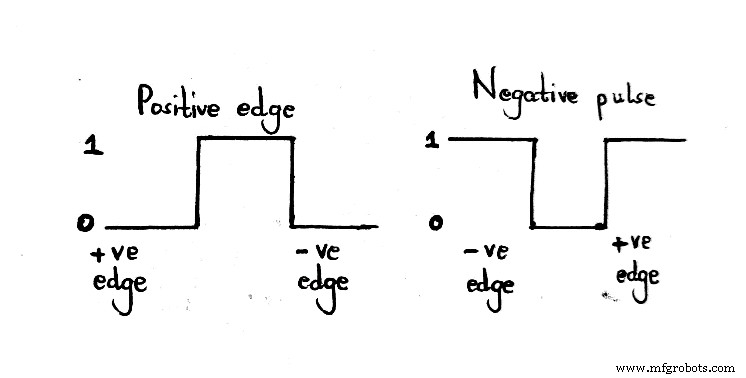

3. クロックパルス遷移の原理

信号があるとき、クロックパルスエッジは常に0から1、次に1から0へ移動します。したがって、単一のコールで2つの遷移が生じます。

0から1への移動は正の遷移であり、1から0は負の変化を表します。ローからハイへの成長を伴う正論理操作は、クロック信号のリーディングエッジです。一方、ハイからローへの成長はクロックのトレーリングエッジです。

時々、フリップフロップでのマルチ遷移チャレンジが発生し、デジタル回路を不安定化させます。この問題の根絶には、フリップフロップがパルス全体の持続時間ではなく、負と正のエッジ遷移のみに応答するようにすることが含まれます。

4. フリップフロップ – その他のトリガリング方法

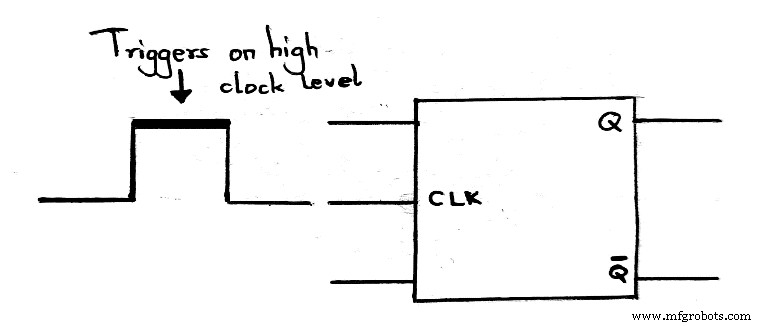

ハイレベルトリガリング

一般的に、フリップフロップがハイ状態で応答する必要があるときにハイレベルトリガリング手法を適用します。クロック入力からの直線リードで状態を特定できます。

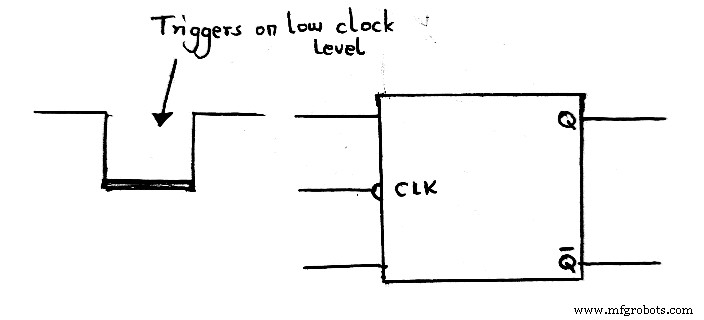

負エッジトリガ：ローレベルトリガリング

対照的に、ローレベルトリガリングはロー状態のフリップフロップに適用可能です。クロック入力リードをチェックする以外に、ロー状態インジケータバブルを調べることもできます。

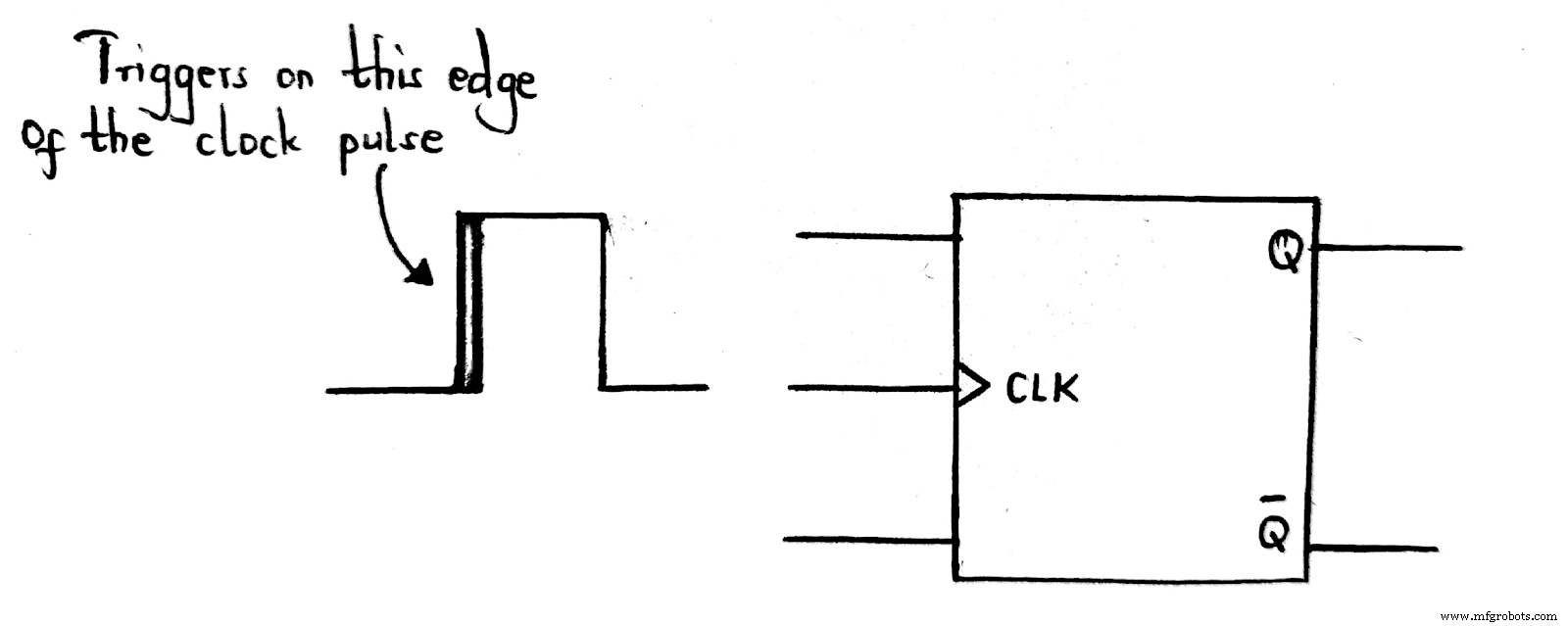

負エッジトリガ：正エッジトリガリング

正エッジトリガは、フリップフローがローからハイへの遷移状態に応答することを保証します。クロック入力とともに三角形を使用して、正トリガリングを特定できます。

まとめ

要約すると、エッジトリガリングは電子回路の過渡現象とノイズ効果を最小限に抑えながら入力をトリガーします。さらに、トリガリングにより、デバイスは外部フィードバックループよりもはるかに高速な滑らかなトリガーを生成できます。デバイスは入力を迅速に受け入れ、出力と入力値を変更する前に入口を正確に閉じます。

上記のテキストでは、遭遇する可能性のあるクロックド・フリップフロップのタイプについて詳細を説明しています。それらはすべて、入力を通じて出力を変更するために異なる動作をします。ご質問があればお気軽にお問い合わせください。エッジトリガリングに関するお問い合わせにも引き続き対応しています。
