ホビイスト向けベストDIYソーラーパネルプロジェクト

ソーラーパネルは現在、最も求められるグリーンエネルギーの一つであり、強力です。さらに、パネルが太陽光からエネルギーを得るため、太陽光は技術的に無料です。サイズによって、ラップトップや携帯電話などのガジェット充電から科学フェアプロジェクトまで用途は多岐にわたります。本ブログでは、達成可能なDIYソーラーパネルプロジェクトの種類について学びます。安価であるだけでなく、長期的に役立ちます。始めましょう！

ソーラーパネルの仕組み

以下の2ステップで小型ソーラーパネルの仕組みを簡単に説明します。

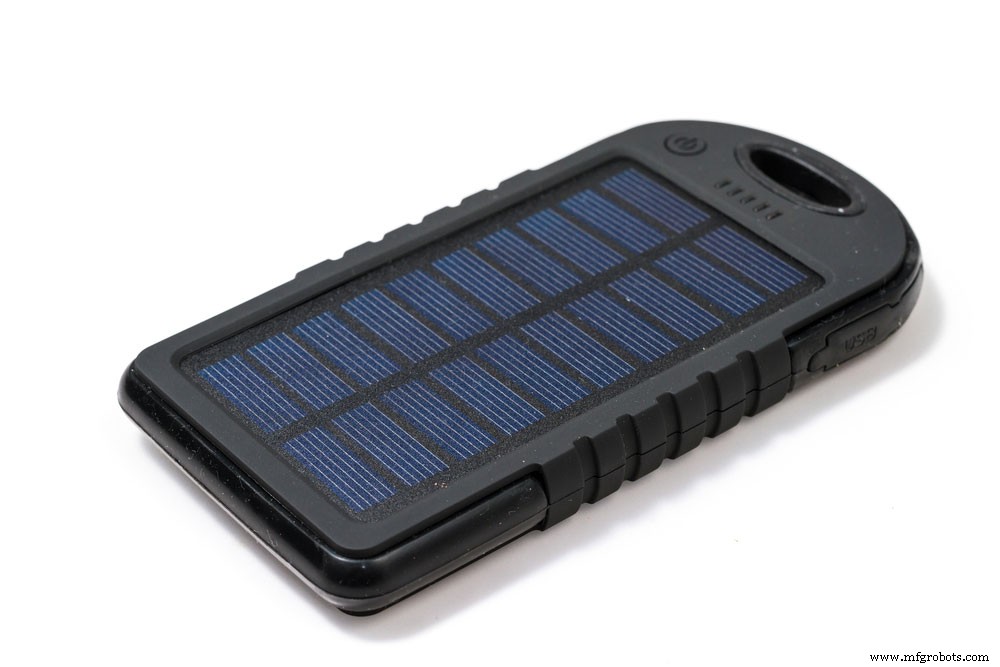

（ミニソーラーパネル）

• まず、ソーラーパネルは光電池を通じて太陽光を吸収します。太陽光がエネルギー源となります。
• 次に、吸収されたエネルギーが半導体デバイスに伝わり、電場を生成してエネルギーを電気に変換。その後、デバイスは電流と電圧を供給し、ワット（W）で測定・記録されます。

多くの場合、ソーラーパネルは以下のコンポーネントのいずれかを使用して太陽光からソーラーエネルギーを得ます：

• 薄膜ソーラーパネル

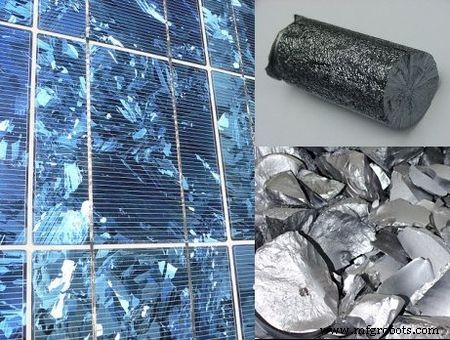

• 多結晶シリコンソーラーパネル、または

多結晶シリコン

• 単結晶シリコンソーラーパネル

多結晶パネルは、パネルのウェーハを形成する多数のシリコン断片で構成されています。単結晶パネルは単一の連続した結晶構造を持ちます。多結晶パネルと比較すると、単結晶パネルは高価ですが効率的です。薄膜パネルは光吸収層を持つソーラーセルを備えています。また、標準的なシリコンパネルと比較して比較的小型で軽量です。

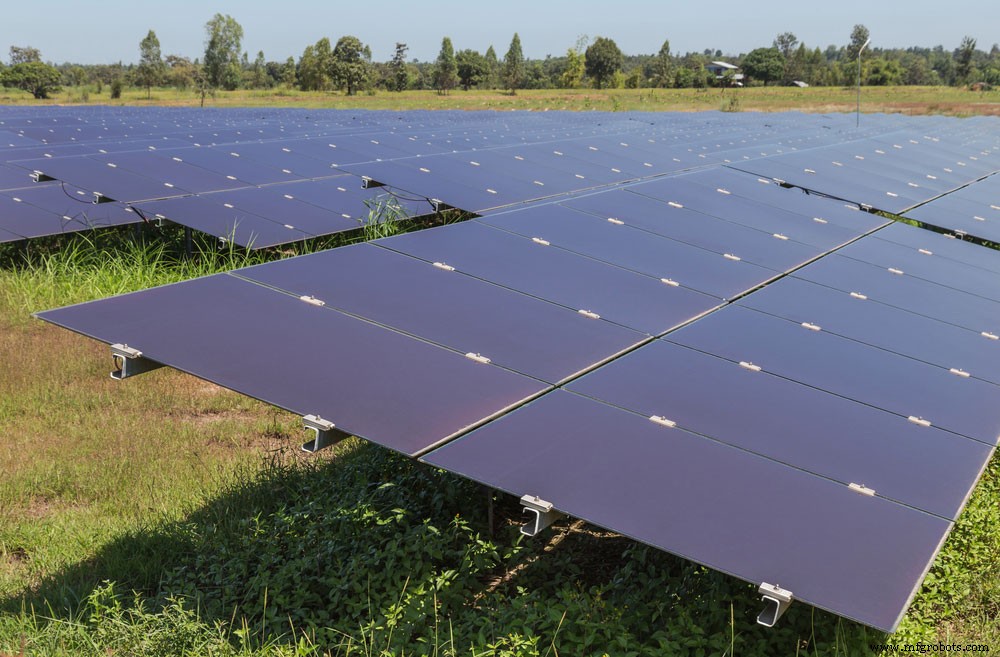

（薄膜ソーラーパネル）

ホビープロジェクト向けソーラーパネル

小型ソーラーパネルを持っているが、どう活用すべきかわからないなら、あなたはラッキーです。自宅で快適に達成できるDIYソーラーパネルプロジェクトのアイデアをご紹介します。

ミニソーラーパネルでArduinoを駆動

必要なコンポーネント

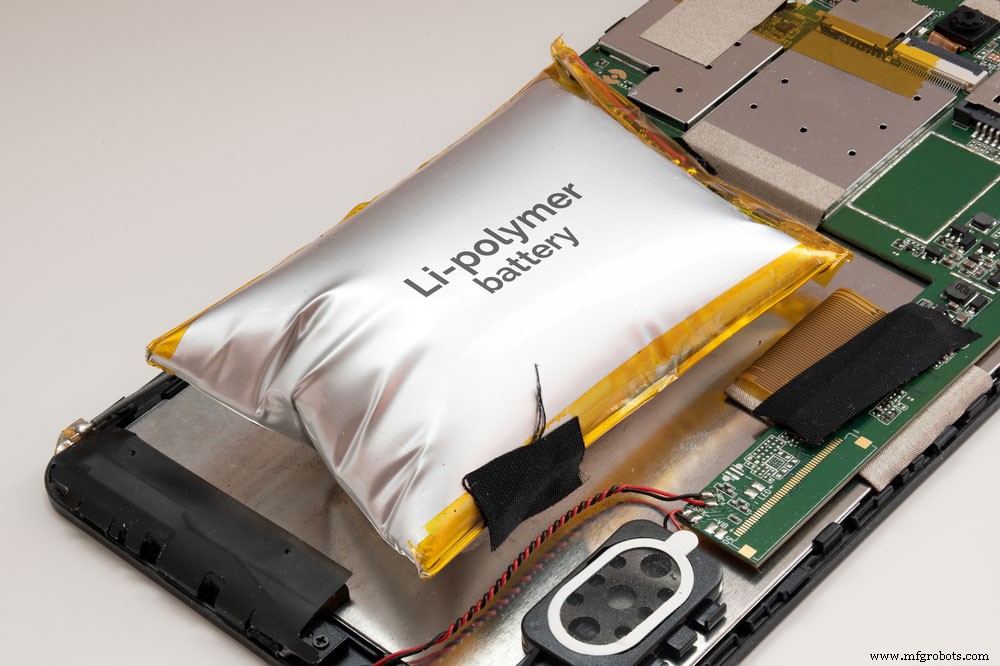

• Li-Poバッテリー

（リチウムポリマー電池）

• Arduino V4.2
• ソーラーチャージャーシールド V2.2

（ソーラーチャージャー）

• ソーラーパネル（ソーラークロスや薄膜フレキシブルソーラーパネルなど）

DIY手順

• Li-Poバッテリーとソーラーパネルをソーラーチャージャーシールドの指定位置にセット
• 小型ソーラーパネルを白熱電球下または日光下に置く。充電ランプが光る（赤色）か確認
• バッテリーがフル充電になるとランプが緑色に変わる
• 最後に、シールドをArduinoに搭載。ソーラーチャージャーシールドをパワーアップすると自動的にArduinoもパワーアップ

ホビープロジェクト向けソーラーパネル：DIYプロジェクト #2

2つ目のソーラー電力プロジェクトは、ソーラーパネルを効果的に使用するガイドです。

ソーラーセルとフレームサイズ

バッテリーと同様に、ソーラーセルにも正極と負極があります。正極は裏面、負極は表面にあります。ソーラーセルは直列または並列接続可能です。違いは、並列配線は電圧を維持しながら電流を加算。逆に、直列配線は電流を一定に保ちながら電圧を加算します。ソーラーセルがフレームサイズを決定します。例えば、6×6インチまたは3×6インチのソーラーセルが可能です。最終的にフレームサイズは以下のレイアウトになります：

• 108個のソーラーセルで194ワット生成
• 動作電圧18Vは12Vバッテリー充電用の12Vを超える。コントローラで必要電圧を設定
• 6kWを生成する30パネル構築には、3000個のソーラーセルとハーフマイルのタブワイヤが必要

必要なもの

• ソーラーガラス（光透過に効率的）
• ドライバー、ノコギリなどの建築ツール
• ソーラーセル（6kW相当）

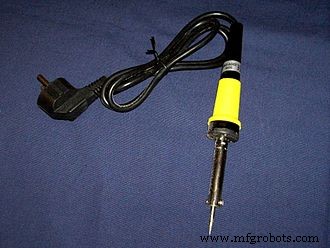

• はんだごて

電気はんだごて

• ソーラーパネル
• タブワイヤ
• アルミフレーム
• 封止材（エンカプサラント）

ホビープロジェクト向けソーラーパネル：フレームワーク構築

• まず、木製フレームを避け、アルミフレームのような長持ちする材料を使用。地元の金属サプライヤーでDIYニーズに合う安価なアルミ材が見つかります。
• 次に、バンドソーでフレームを適切なサイズにカット。また、角度カット用の治具を作成。

注： ソーラーセルは膨張する可能性があることを念頭に置いてください。したがって、ガラスからフレームまで3/16インチ、セル周りに1/8インチのクリアランスを確保できます。

• 3番目に、スクラップアルミアングルでコーナーブラケットを作成。穴を開け、8-32ステンレスネジをタップ。
• 次に、組み立てたアルミフレームの内側エッジにシリコンコーキングビードを流す。硫黄コーキングは使用しないでください。封止を妨げる可能性があります。
• その後、ソーラーガラスを内側コーキングフレームに配置。続いて、フレームとガラスの上部エッジにシリコンコーキングビードを追加。
• アルミL材をクロスブレースとして追加剛性を確保。シリコンが固まったら取り外してセル配線を可能にします。

ホビープロジェクト向けソーラーパネル：溶接と接続

• チゼルチップを使用して約400℃の極端な温度に耐えられるはんだごてを推奨。プリソルデッドリボンワイヤがソーラーセルに効率的に付着します。
• リボンワイヤをゆっくり下方向にスワイプして半田を溶かして確実な接触を得ます。
• フロントにタブワイヤを追加し、タブワイヤとセルにフラックスを塗布。
• 最初に話した1/8インチの間隔が、ストリングでセルを一緒にはんだ付けするのに役立ちます。ストリングが十分なセルに巻き付いたら、セルを治具に配置し、フロントからバックへ配線。

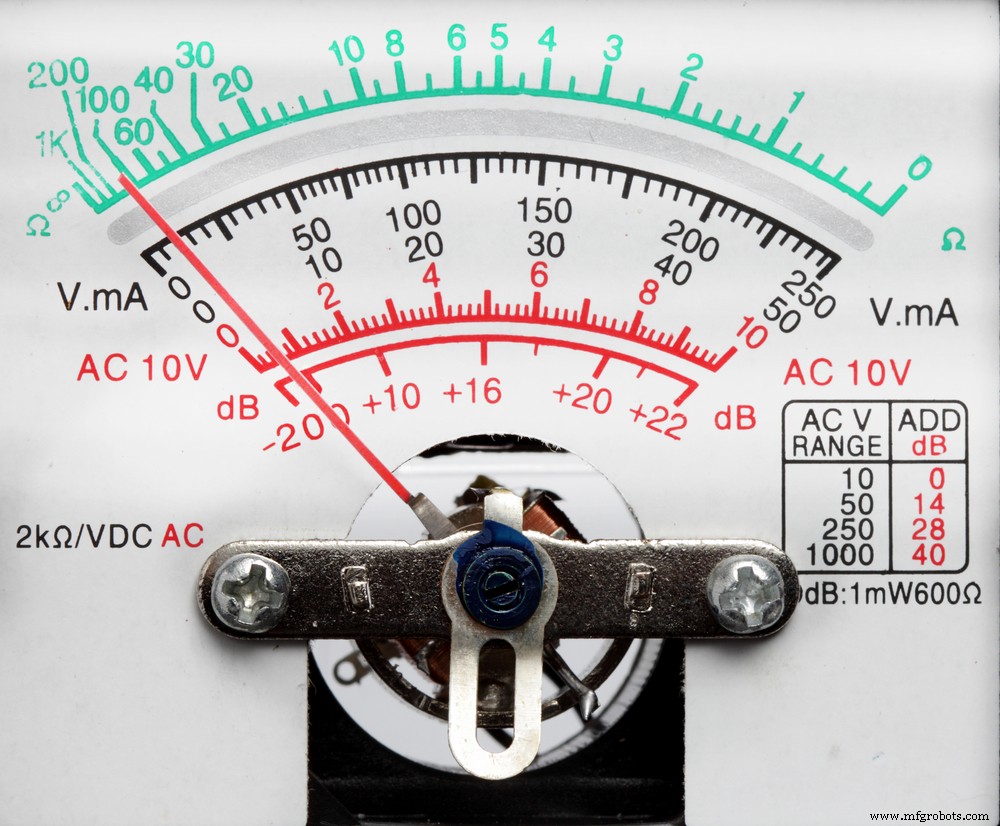

• 最後に、電圧計でストリングをテスト。

（電圧計）

EVAフィルムを使用してソーラーセルを封止できます。

注意事項

これらのヒントとトリックでミニソーラーパネルを最大限に活用してください。

• ソーラーパネルに透明なプラスチックフィルムがある場合は除去してください。
• 水蒸気が曇りの原因となるため、ソーラーパネルを水源から遠ざけてください。
• パネル表面を定期的に清掃し、ほこりや残留物を除去。
• 最後に、パネルを傷つけないでください。

まとめ

一般的に、ソーラーパネルは環境に優れたエネルギー源に貢献します。科学プロジェクト、キャンプ用途、ナイトライト、その他のDIYソーラープロジェクトなど、教育用途に使用できます。ソーラーパネルと関連技術についてご不明点があれば、遠慮なくお問い合わせください。
