可変抵抗器の種類・用途・動作原理

一般に、抵抗器は電気回路の部品です。それらは、電圧を分割し、ボリュームコントロールとして機能し、信号レベルを調整し、電流の流れを減らすことなどによって機能します。そのため、可変抵抗器の種類、用途、および操作について学びます。

可変抵抗器とは?

可変抵抗器とは、電子回路の抵抗値を推奨通りに変化させて動作する電子部品です。基本的に、抵抗器はデバイスを較正します。

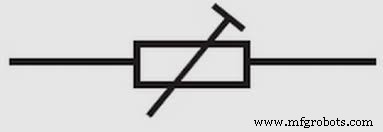

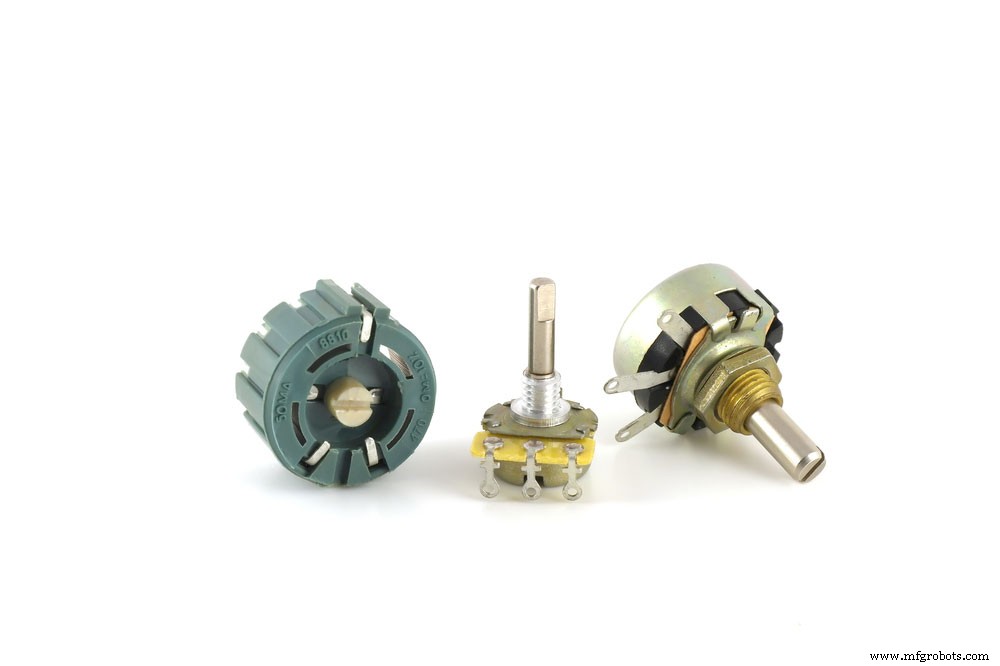

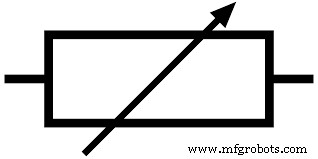

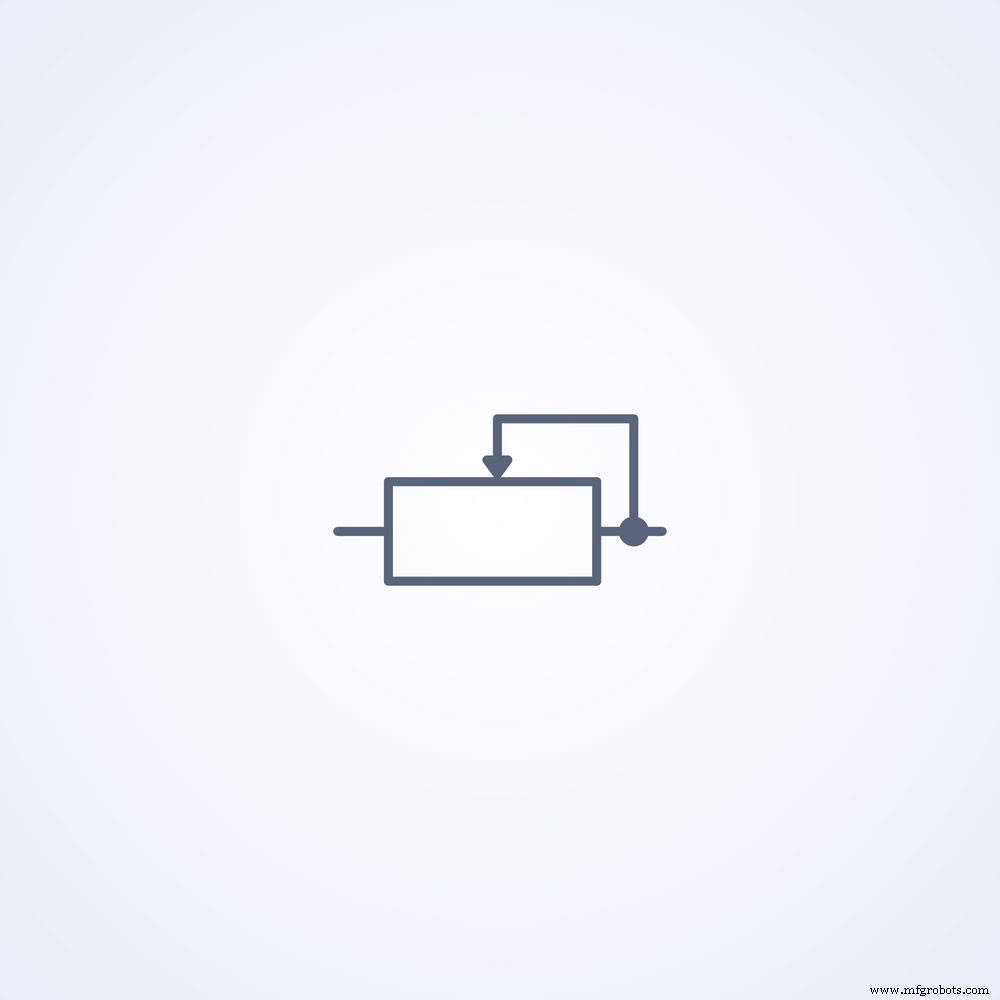

(可変抵抗器)

最も一般的なのは 3 端子デバイスですが、2 つまたは 3 つの端子を持つことができます。

可変抵抗器の 5 つの主要なタイプは次のとおりです。

ポテンショメータは、最も一般的な 3 端子可変抵抗器です。ポテンショメータの種類には、多くの場合、機械式ポテンショメータとデジタルポテンショメータがあります。

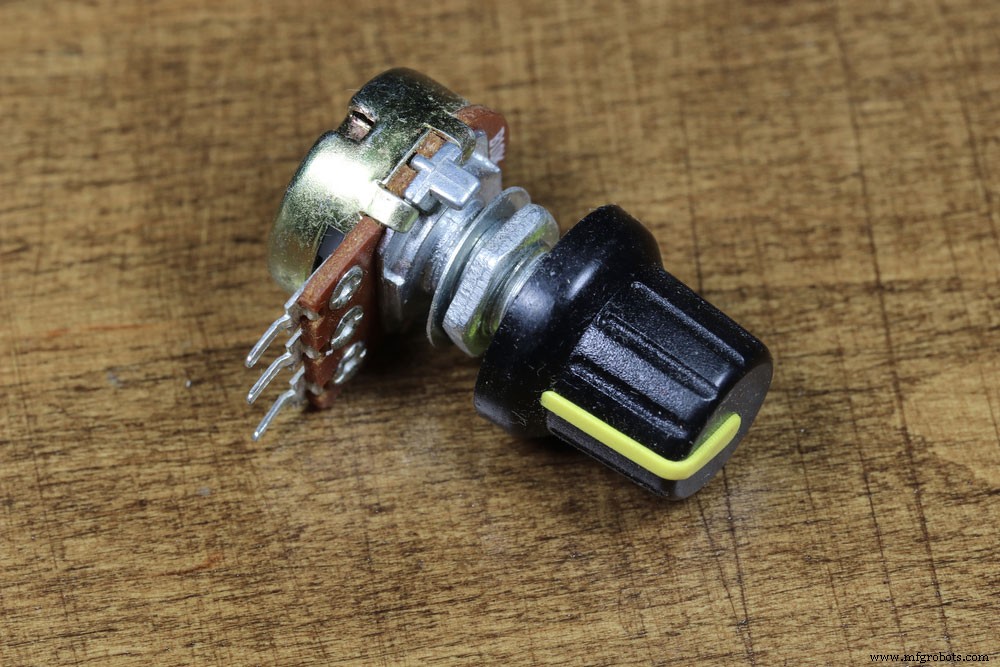

(ノブ付きポテンショメータ)

抵抗分圧器として動作します。したがって、ポテンショメータの位置に応じて、入力電圧から出力電圧信号を生成するために使用できます。その後、電子回路の制御入力、オーディオバランスコントロールなど、多くのアプリケーションで電圧を使用できます。

さらに、回路/アプリケーションのキャリブレーションまたはチューニングで可変抵抗器を適用するときに、トリムポットまたはトリマーポテンショメータを使用できます。

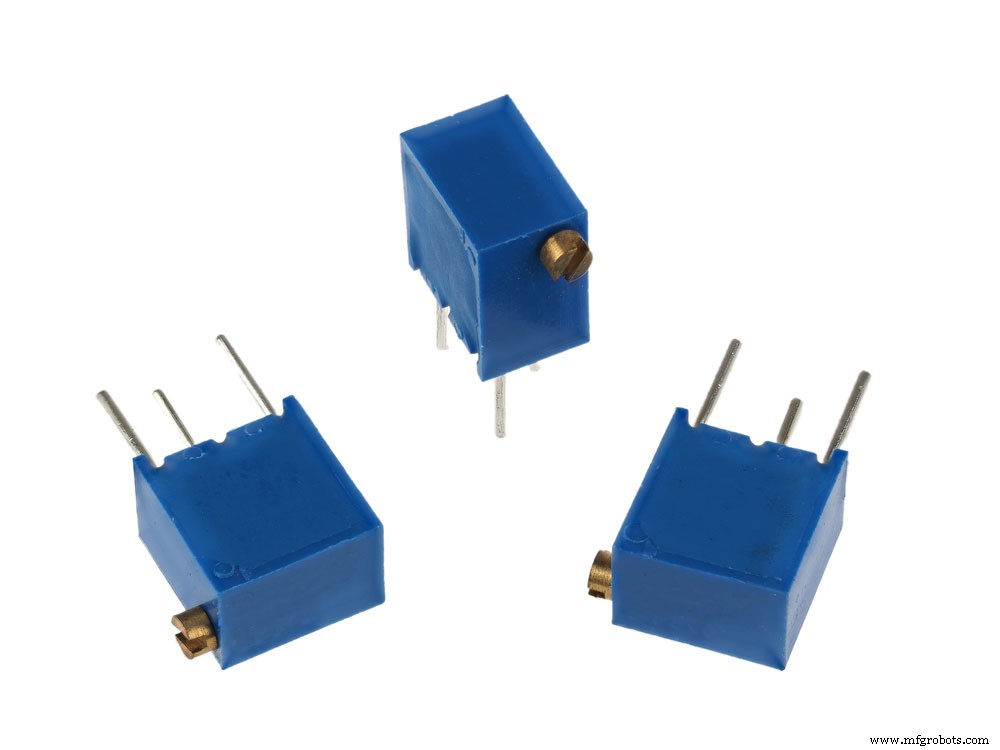

(トリマーポテンショメータ)

ほとんどの安価なポテンショメータはコンパクトで、PCB に取り付けられており、ドライバーで調整できます。

レオスタットはポテンショメータと構造が似ているかもしれませんが、可変抵抗で動作します。さらに、彼らは2つの端末しか使用しません。

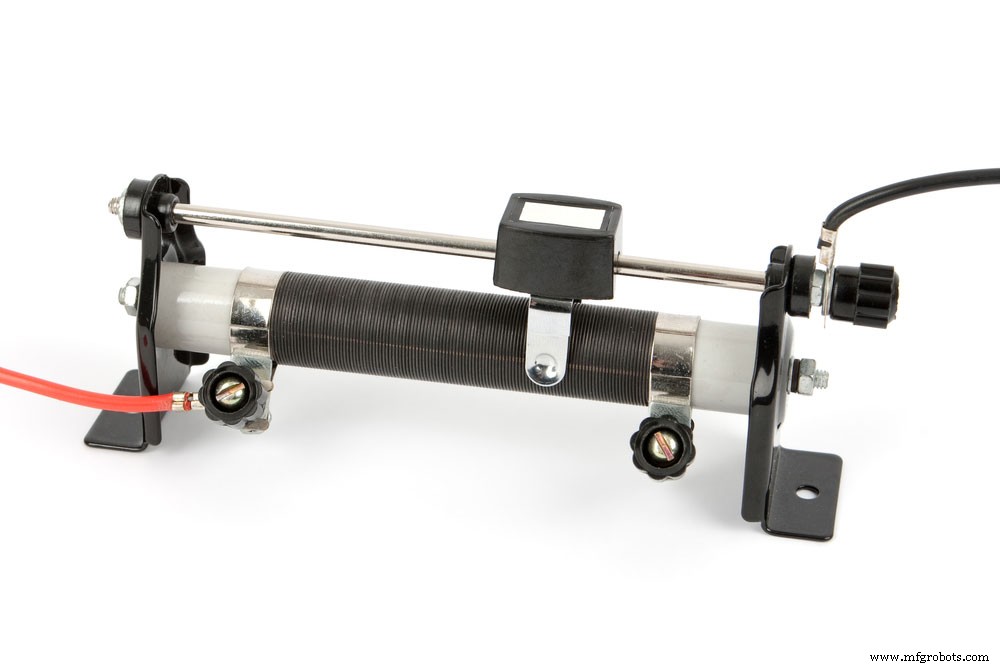

(スライドレオスタット)

2 つの端子のうち、1 つを可変抵抗器のワイパー端子に接続します。次に、抵抗素子の端に別の部品を取り付けます。

以前は、技術者は抵抗器を電力制御デバイスとして適用し、抵抗器を電球などの電力負荷と直列に配置していました。しかし、それは今日では効果のない方法です。したがって、スイッチングエレクトロニクスが推奨されます。

デジタル抵抗器は、電気信号を使用して抵抗値を変更する可変抵抗器タイプです。

デジタル抵抗

抵抗器で個別のステップを使用して、抵抗を変更できます。アップ/ダウン信号や I² などのデジタルプロトコルを使用して制御することもできます。 C.

プリセットは、可変抵抗器のミニチュアバージョンです。そのため、回路基板に簡単に配置して、ドライバーで調整できます。ただし、抵抗が徐々に増減するため、ネジを数回回転させる必要があります。

また、安価であるだけでなく、マルチターンオプションがあり、非常に具体的です。それらの使用法は、調整可能な感度回路とアラームの調整可能な周波数トーンを備えたアプリケーションに有利です。

可変抵抗器をレオスタットとして使用する場合は、以下の簡単な手順が適用されます。

レジスタンスの一端を追跡します。次に、ワイパー端子を回路に接続しますが、もう一方の抵抗トラックの端子はオープンのままにします。そのため、ワイパー端子とトラック端子の間に電気抵抗が接続されます。また、抵抗トラック上のワイパーの位置に依存します。

また、可変抵抗器をポテンショメータとして使用することもできます。これは、抵抗トラックの両端を入力回路に接続することで実現できます。次に、ワイパー端子と抵抗トラックの一方の端を使用して、出力回路に接続します。

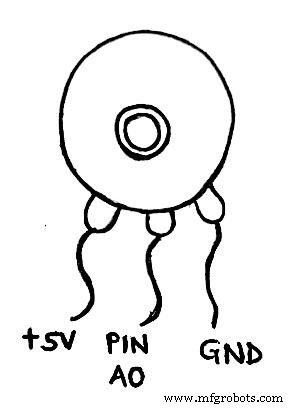

可変抵抗器の端子

上記の回路図から、3 つの端子すべてが機能します。

電子回路が適応可能な抵抗を必要とする場合がよくあります。このプロセスには、電子回路でプリセットを接続することが含まれます。プリセットは、付属の調整ネジを調整することにより、電気抵抗値を調整できます。

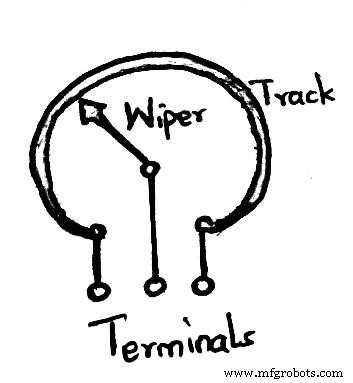

可変抵抗器の仕組みの図

図より;

抵抗経路を提供するトラックを備えた可変抵抗器があります。
さらに、マシンのターミナル (合計 2 つ) は、両端でトラックにリンクします。 3 番目のターミナルは、トラックモーションのペースを設定するワイパーターミナルです。
トラック内のワイパーの動きにより、抵抗が減少または増加します。

トラックを構成する素材は、金属とセラミック (カーボンも理想的) です。ほとんどのアプリケーションは、テレビ受信機、オーディオ増幅回路、およびラジオ受信機回路に見られます。追加の抵抗がある場合は、カーボン組成の抵抗素子が必要です。

ロータリートラック抵抗器は、2 つの領域に適用できます。 1つは抵抗の変更を含み、もう1つは電気的な非接触と接触のオン/オフスイッチを操作します。スイッチ方式の別の例では、可変抵抗器を備えた環状断面を使用して機器を制御します。
スライダーとは、直線的な経路で作成されたトラックを指す用語です。残念ながら、抵抗を変更するときにスライダーの位置を確認または表示することはできません。そのため、過回転による破損を防止する停止機構を組み込むことをお勧めします。
