Kiwi SDR:デバイスについて知っておくべきこと

キウイ SDR

ラジオ プロジェクトの構築が好きですか。 Raspberry Pi のようなボードでプロジェクトを実行できると言ったらどうしますか?はい、Kiwi SDR について話しています。

実際、KiwiSDR は他の SDR とはかなり異なります。たとえば、デバイスを使用すると、さまざまなバンドをズームインおよびズームアウトして、さまざまなステーションを見つけることができます。

Kiwi SDR の仕組みがわかりませんか?この記事では、この回路基板の秘密と、この回路基板でできる楽しいことを紹介します。

始めましょう!

Kiwi SDR とは?

KiwiSDR サーキット ボードは、ローカル ラジオ ネットワークに接続できる Linux ベースのカスタム ラジオです。実は、KiwiSDR を BeagleBone Black または BeagleBone Green 組み込みコンピューターに接続できます。

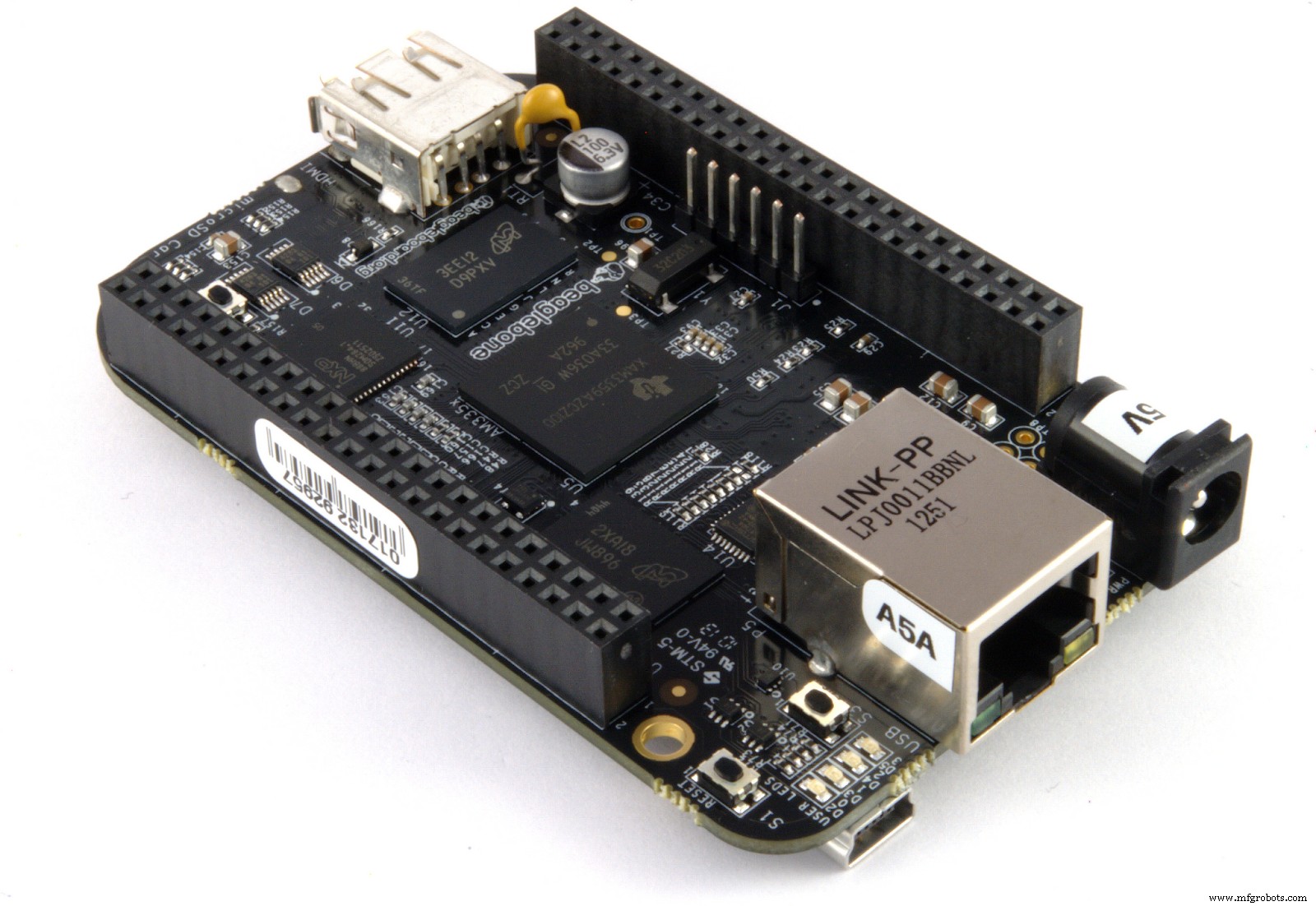

ビーグルボーン

これらの BeagleBone コンピュータは、Raspberry Pi によく似た Linux 開発ボードです。興味深いことに、KiwiSDR は DC から 30MHz までの周波数を受信できます。また、SSB、同期 AM、人気の FM、AM など、さまざまなモードがあります。

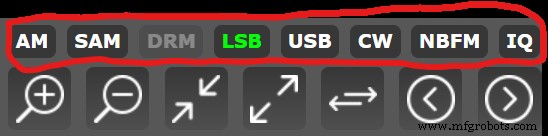

さまざまなキーウィ モード

さらに、KiwiSDR は、ラジオ プロジェクトがさまざまなデジタル モードを受信できるようにするさまざまな拡張機能を提供します。これらのモードの一部は、RTTY、CW、および WSPR です。さらに、SSTV と Fax 送信を表示できます。

KiwiSDR はインターネットにも接続できます。インターネット接続があれば、どこからでもパブリック KiwiSDR にチューニングできます。さらに、1 つの無線で 4 つの独立した接続を持つことができます。

さらに、KiwiSDR は Firefox、Safari、Chrome、Opera などのさまざまなブラウザーをサポートしています。これらのブラウザーは、Windows、Mac、または Linux オペレーティング システムで使用できます。

KiwiSDR のモバイル デバイス サポートは現在進行中ですが、大きなディスプレイを備えたデバイスでブラウザー インターフェースを使用できます。

また、ここでは 300 を超えるキウイを訪れることができます。そしてそれらはすべて一般公開されています。

さらに、KiwiSDR にはマントのみのバージョンと完全版の 2 つのバージョンがあります。ケープだけではボードのみが付属しますが、完全版には BBG エンクロージャーと GPS アンテナが含まれます。

KiwiSDR の設定方法

KiwiSDR のセットアップは非常に簡単です。ただし、最初に、接続を行い、いくつかのデバイスをボードに接続する必要があります。以下の手順に従って、KiwiSDR を完全にセットアップする方法を学んでください。

ステップ 1:イーサネット ケーブルを接続する

まず、イーサネット ケーブルをつかみ、ネットワーク ルーター/スイッチに差し込みます。次に、ケーブルのもう一方の端を入手して、Kiwi のイーサネット ポートに差し込みます。

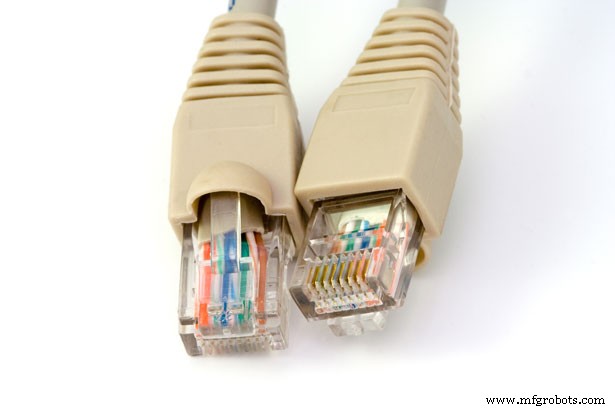

イーサネット ケーブル

ステップ 2:GPS アンテナを接続する

Kiwi パッケージには GPS アンテナが同梱されています。ケープだけのバージョンを入手した場合は、自分で入手する必要があります.

GPS アンテナの準備ができたら、3.3 ボルトのバイアスで GPS とマークされたポートを探します。次に、プラグを差し込んでしっかりとねじ込みます-落ちないようにします.その際、GPS アンテナを空に向けた位置に配置してください。

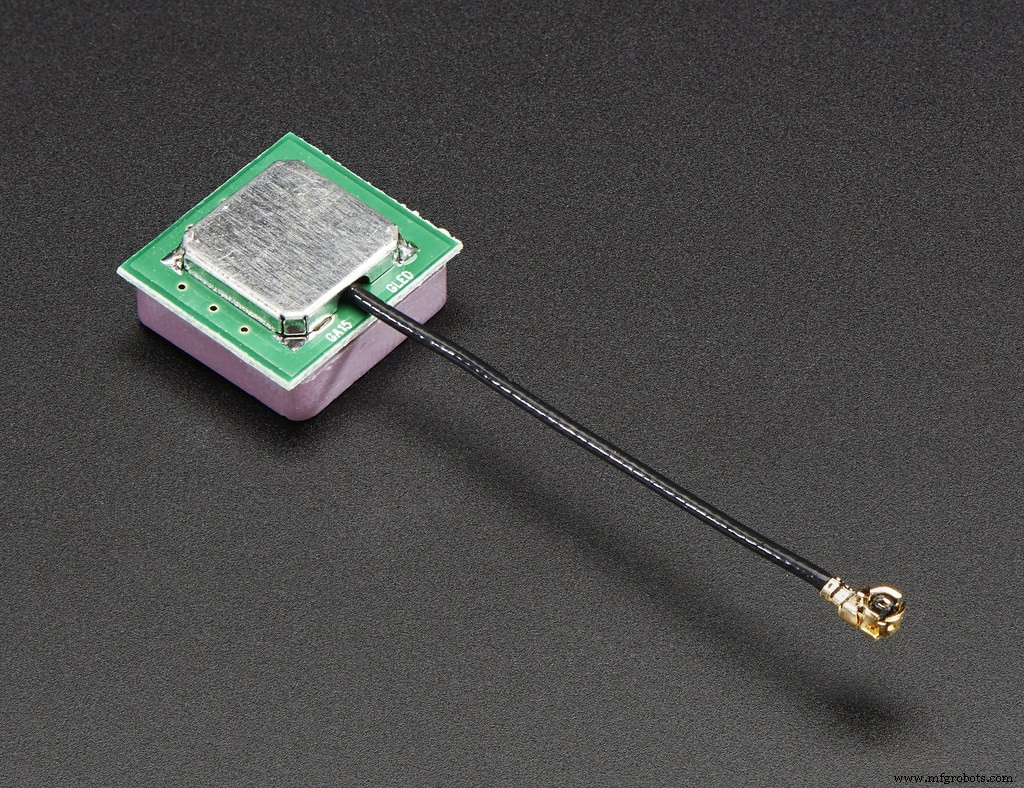

GPS アンテナ

ステップ 3:HF アンテナを接続する

次に、HF アンテナを入手して、2 番目の SMA ポート (GPS アンテナ ポートの隣) に差し込みます。接続後はしっかりとねじ込むことを忘れないでください。

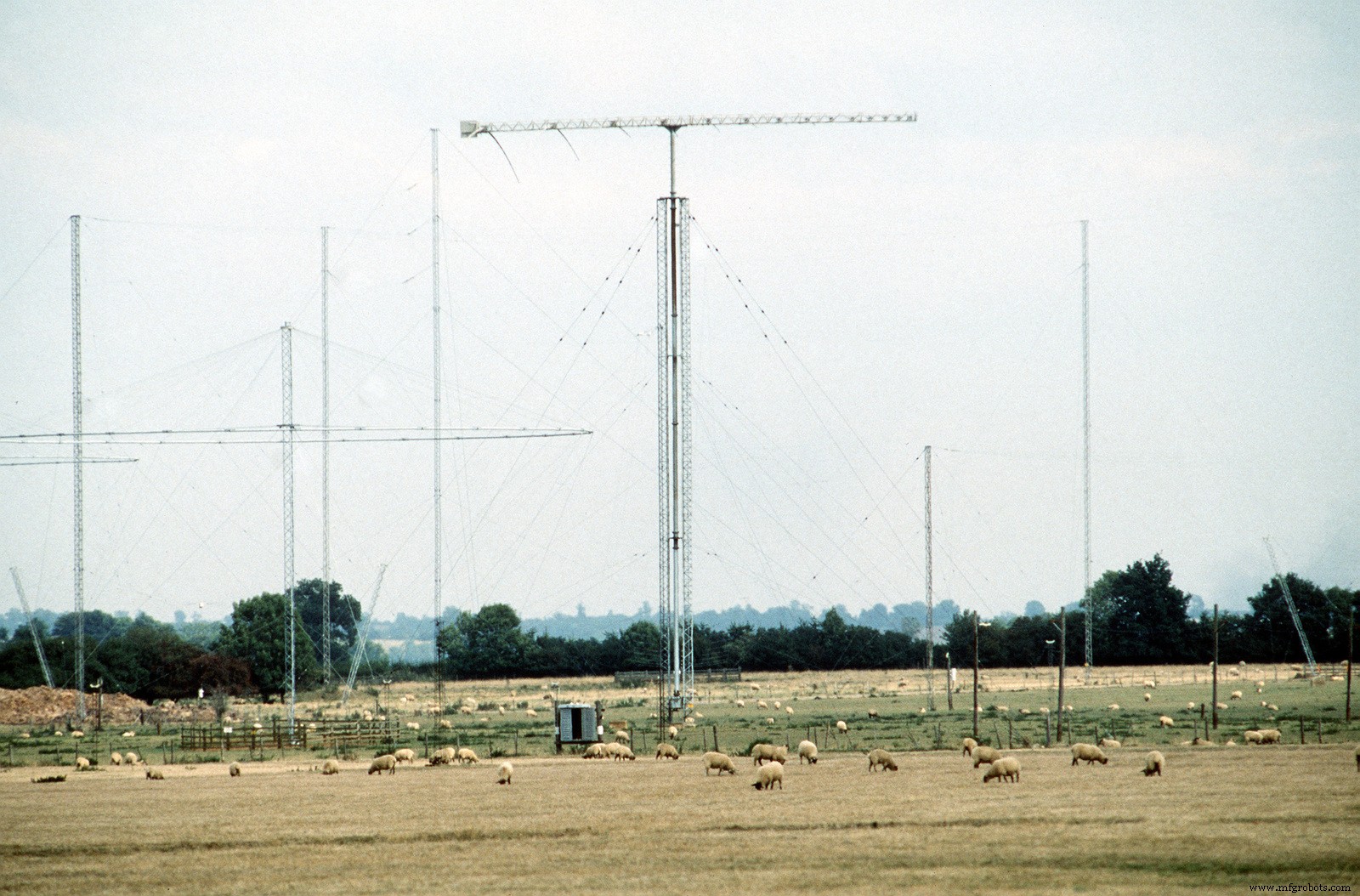

HFアンテナ

ステップ 4:キーウィをパワーアップする

最後に、電源ケーブルを Kiwi の DC ポートに接続します。 Kiwi が動作していることを示すライトが点灯することに気付くはずです。また、イーサネット ポートは活動の兆候を示し、BeagleBone は動作するはずです。

Kiwi が起動しない場合は、接続を確認してください。すべてが正常に見える場合は、ハードウェアの問題である可能性があります。そのため、コンポーネントまたはボードを交換する必要がある場合があります。

ステップ 5:更新

Kiwi を初めて起動した後、最初に行う必要があるのは更新です。まず、Kiwi をインターネットに接続して、更新を開始してください。

ただし、更新には最大 1 時間かかる場合があるため、しばらく待つ必要があることに注意してください。または、[更新] タブにアクセスして、更新のさまざまな部分を制御することもできます。

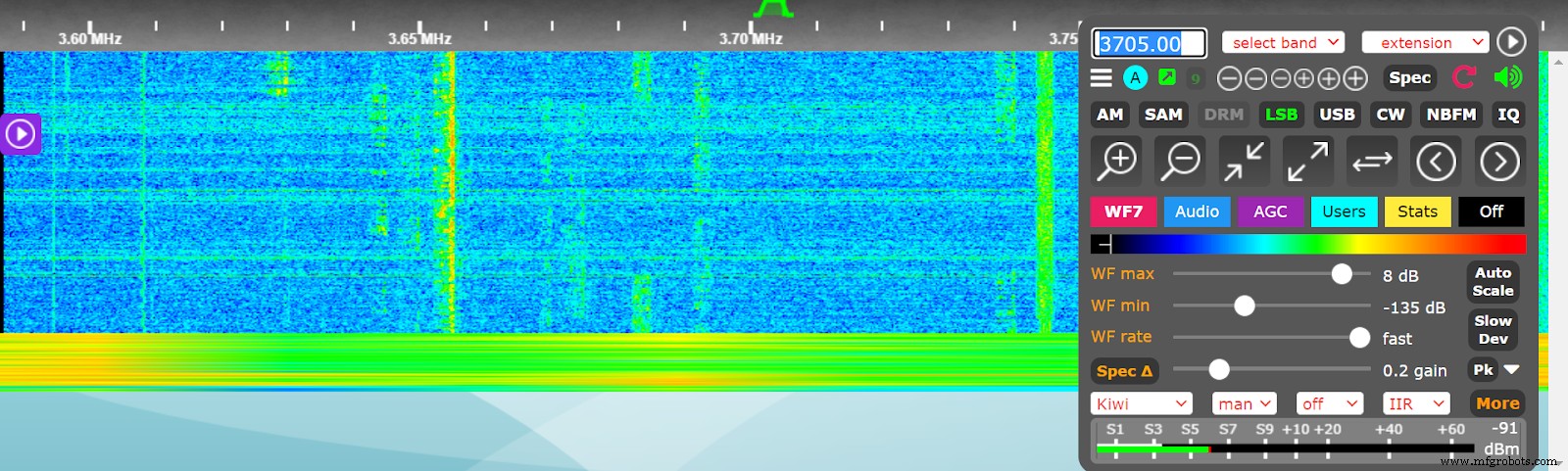

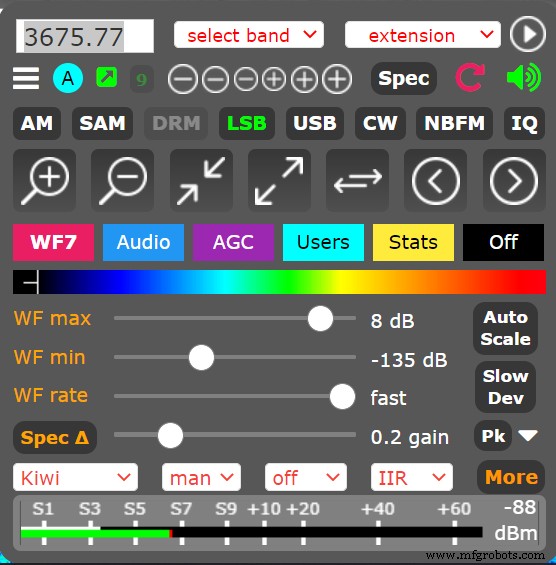

キウイ コントロール パネル

さらに、ネットワーク接続があれば、Kiwi は常に最新の状態になります。なんで？ Kiwi ボードは、起動するたびに継続的に更新をチェックするためです。

ネットワーク構成

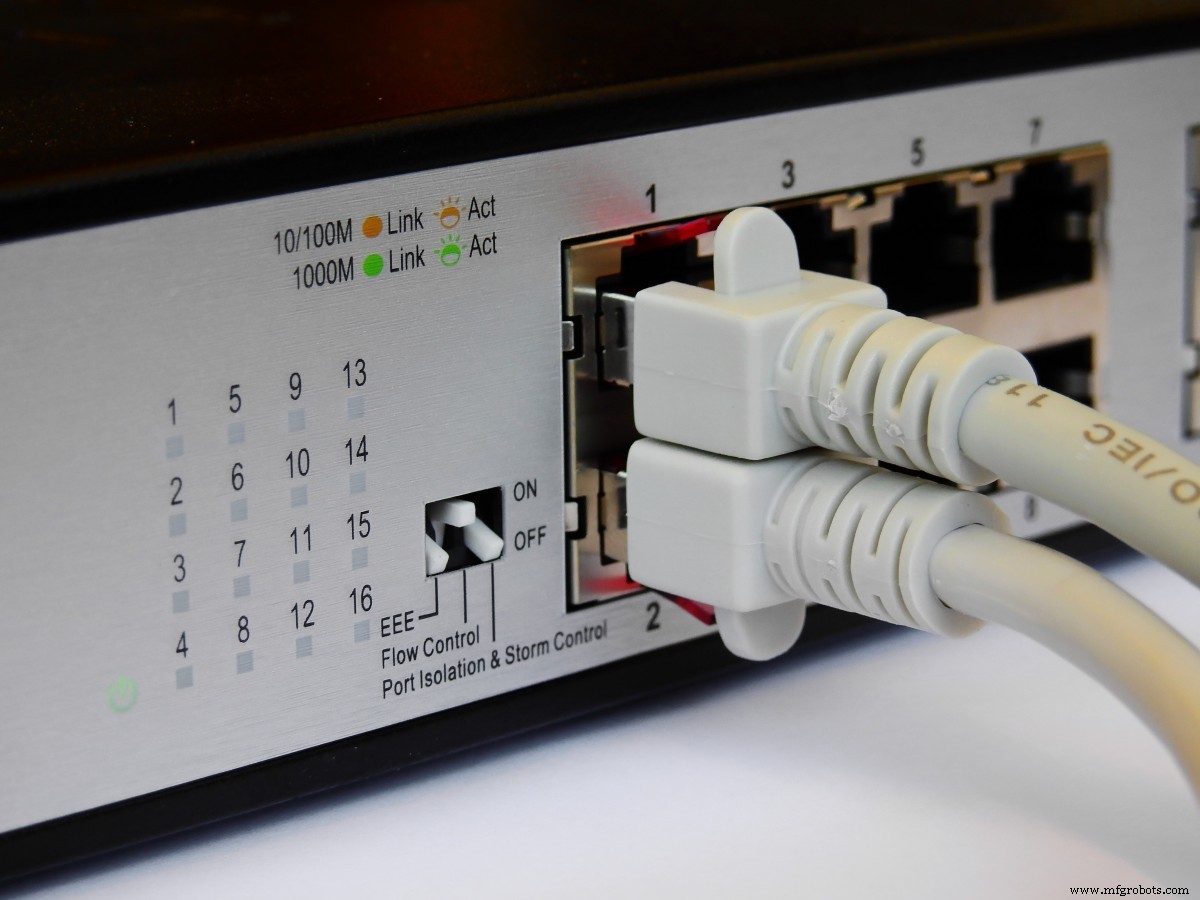

ネットワークルーター

ネットワーク構成はトリッキーな部分です。場合によっては、ネットワークを構成する必要がないことがあります。ただし、いくつかのネットワーク構成が必要になる場合が 2 つあります:

• Kiwi をインターネット接続を介してパブリック アクセスなしでローカル ネットワークに接続すると、成功しません。
• または、キウイを一般に公開しようとしています。

http://my.kiwisdr.com/ または http://kiwisdr.local:8073/.それでもうまくいかない場合は、Kiwi の IP アドレスを手動で指定してください。

なんで？接続しているローカル ネットワークで DHCP サーバーが実行されている可能性があるためです。その結果、キウイにはサーバーからの自動 IP アドレスが割り当てられます。

kiwidr。場所 アル ほとんどの場合、ホスト名は機能します。ただし、すべてのシステムがホスト名を認識するわけではありません。したがって、IP アドレスを手動で指定する必要があります。

さらに、my.kiwisdr.com にアクセスすると、キウイの IP アドレスを確認できます。 .次に、ビーグルの LED を確認します。または、ルーターの DHCP サーバーによって割り当てられた IP アドレスのリストを確認してください。

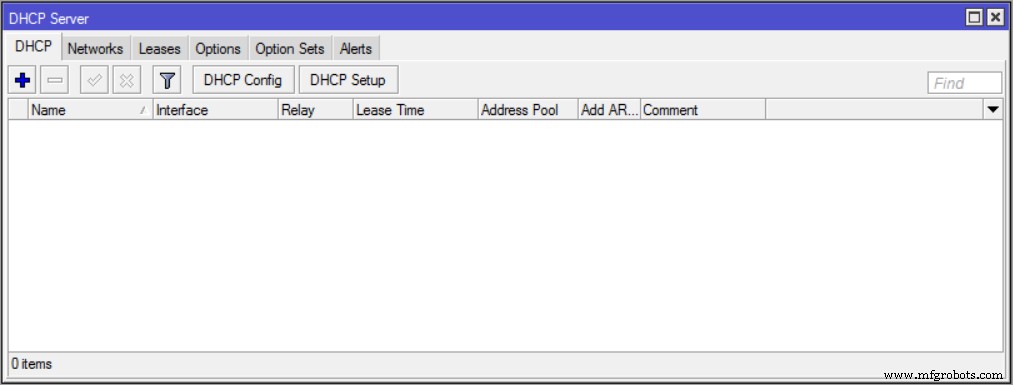

DHCP サーバー

パブリック アクセスが必要な場合は、ルーターのポート 8073 を開きます。これにより、着信接続が受け入れられます。また、IP アドレスまたはドメイン名を介して Kiwi にアクセスできるようにする場合は、設定を微調整できます。

アプリケーション

KiwiSDR でできることのいくつかを次に示します。

• 騒音の少ない場所にリモート レシーバーを設置する
• さまざまな放送局やチャンネルを聞く
• KiwiSDR は、リモートの Kiwi にアクセスして、ハムを送信している人々に伝播レポートを提供できます。

最後の言葉

KiwiSDR は、ローカル ネットワークに接続できる特別な SDR です。さらに、1 台のコンピューターに限定されません。代わりに、そのネットワークに接続されているすべてのコンピューターとデバイスで利用できます。

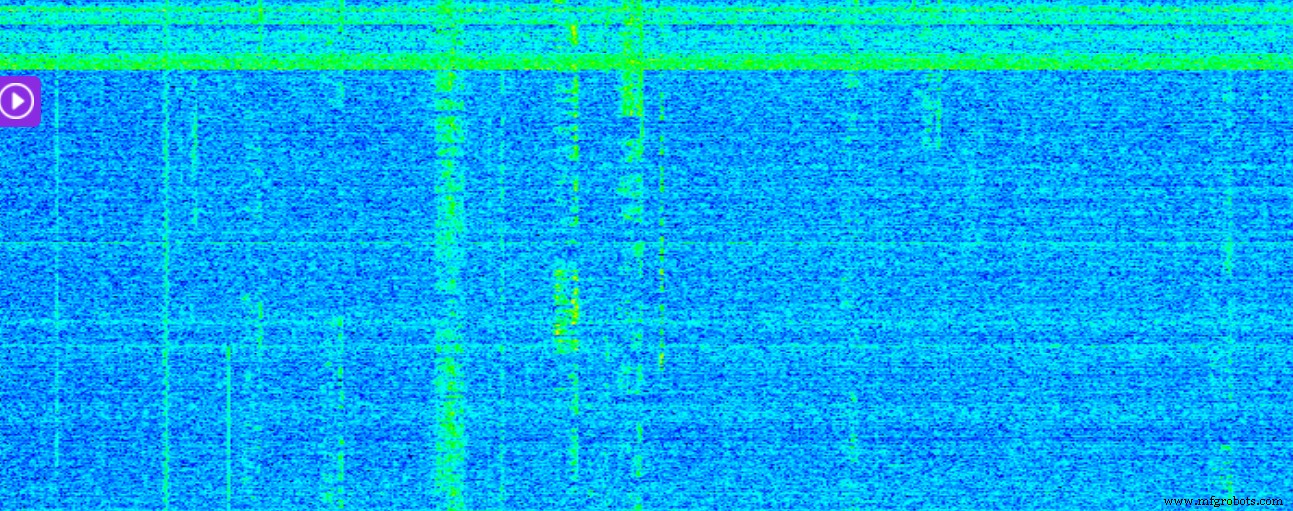

滝の流れ

BeagleBone がコンピューティングを処理しますが、ウォーターフォール ストリームと圧縮されたオーディオのみが表示されます。

KiwiSDR についてどう思いますか?手に入れる予定はありますか？お気軽にお問い合わせください。
