k3ng Keyer:Arduino ベースのモールス符号の説明

キーヤーは、1 つまたは複数のスイッチを押すことで手動で信号を送ることができる機器です。たとえば、モールス符号のキーイングで機能する電信キー形式のキーヤーがあります。今日の記事では、k3ng キーヤーとして知られるキーヤーのタイプについて詳しく説明します。デバイスの機能、回路図、およびデバイスを使用しながら達成できるプロジェクトを紹介します。

k3ng Keyer の紹介

k3ng は、優れた柔軟性といくつかの機能を備えた Arduino ベースのモールス符号/CW である、比較的安価なオープンソースのキーヤーです。さらに、AVR MCU チップ/本格的な Arduino ボードで使用できるため、回路で直接プログラムして使用できます。

多くの場合、自作の QRP リグやスタンドアロンのキーヤーなど、リグ内に恒久的に取り付ける場合に理想的です。さらに、オープンソースのコードであるため、要件に応じて簡単にカスタマイズできます。

主な機能

k3ng Keyer の主な機能は次のとおりです。

まず、その Web インターフェイスは存在しますが開発中であり、「メッシー」/QLF ストレートキーエミュレーションがあります。
次に、アルファベット送信の練習、USB マウスのサポート、スリープモード機能があります。
3 番目に、ロータリーエンコーダーの速度制御があり、CW はデコーダーを受信します。
英語以外の文字もサポートしています。
モジュール式のコード設計により、機能を選択して簡単にコードを変更できます。
さらに、パドルでメモリーをプログラムしたり、設定を変更したりできるコマンドモードもあります。
2.0 インターフェイスプロトコルエミュレーションと K1EL Winkey 1.0 を介してインターフェイスするロギングおよびコンテストプログラムがあります。
さらに、k3ng は PS2/USB キーボードインターフェイスを備えているため、コンピューターを使用せずに CW キーボードで操作できます。
ここでも、オプションの LCD があります (従来の I2C ディスプレイと 4 ビット LCD がサポートされています)。さらに、設定可能なハングタイム、テール、ヘッドを備えたオプションの PTT 出力もあります。
最後に、低出力/側音高/側音無効機能が主要な外部オーディオオシレーターに機能します。

その他の重要な機能:

アメリカンモールスモード
さまざまな練習モードとトレーニングモジュール、
TX/RX シーケンサー、
ミルモード、

キーパッドのサポート
ほとんどの設定の不揮発性ストレージ
カスタムおよび事前構成済みの Prosigns、
ワークスペースの調整、

航空宇宙
「デッドオペレーターウォッチドッグ」
メモリスタッキング、
加重
長音と長音の比率の調整
キーイング補正、
調整可能な周波数側音
ファーンズワースのタイミング、
ヘルシュライバーモード (ビーコン、メモリマクロ、キーボード送信)、
パドルリバース
CMOS スーパーキーヤー Iambic B タイミング
バグモード、
アルティメットモード、
シングルパドル
ストレートキーのサポート
Iambic A および B、
ビーコン/フォックスモード、
HSCW と QRSS、

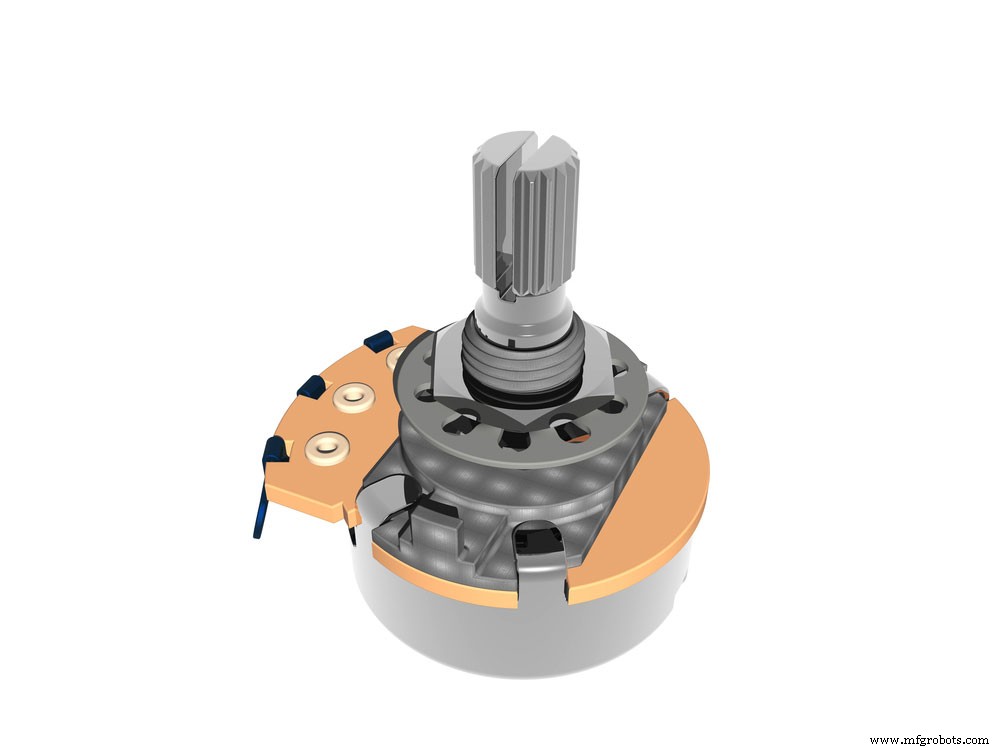

オプションの速度ポテンショメータ (コマンドで速度を調整することもできます)、
シリアル番号
マクロ付きで最大 12 個のメモリー
コマンドラインインターフェース
USB ポート経由のプログラミングとインターフェース
最大 6 つの選択可能な送信機キーイングライン、および
CW 速度は 1 から 999 WPM まで調整可能です。

回路図と回路図

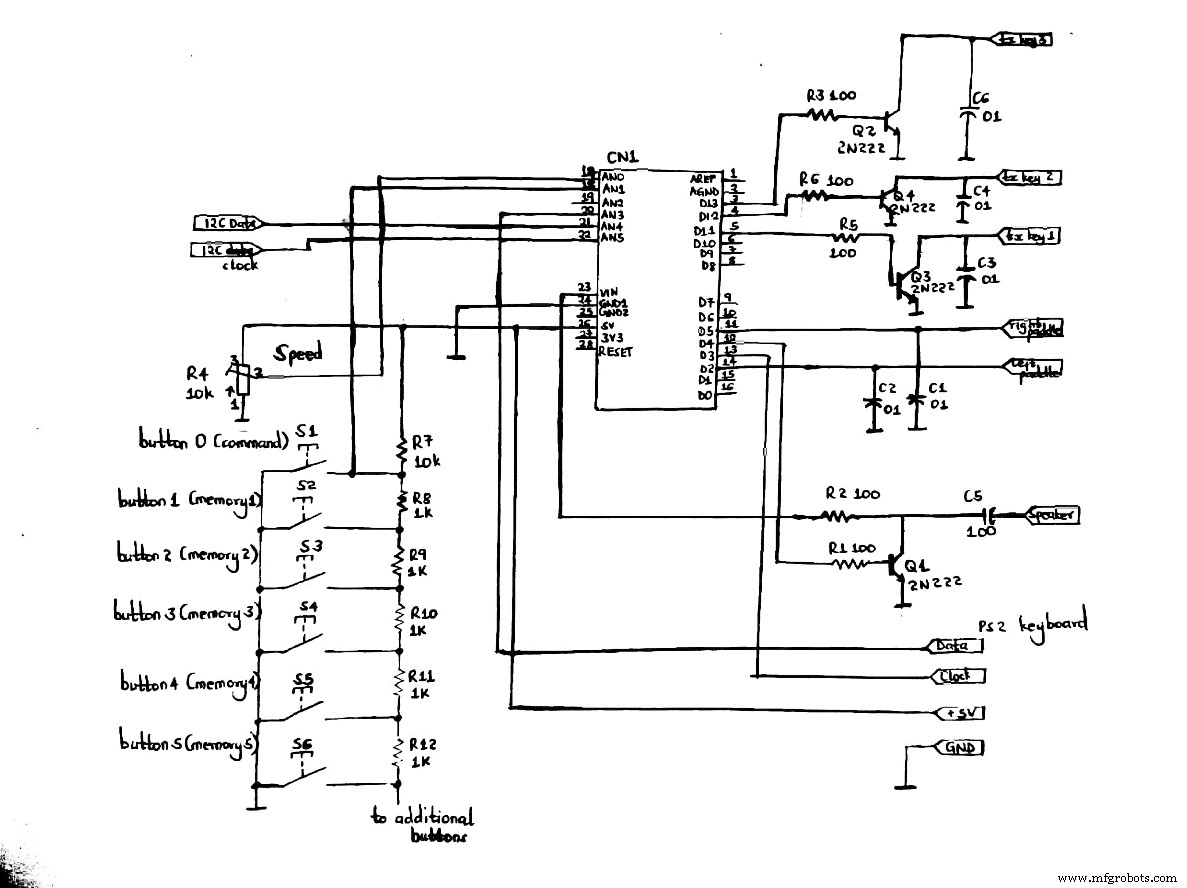

k3ng キーヤーの回路図

回路図から注意すべきことがいくつかあります。

まず、要件が異なる場合を除き、すべてのコンデンサの値は uF (マイクロファラッド) 単位です。
第二に、100 オームのベース抵抗よりも 1K オームの抵抗を使用するのが理想的です。
いずれの値も超臨界ではないため、一般的な公差コンポーネントを使用することもできます。
最後に、A2 D13、AN1 などのピン接続用のボックス内の番号に主に注目してください。

コード

GitHub Web サイトはソースコードを提供します。したがって、サイトの右下にある Download Zip と書かれたボタンをクリックすることから始めます。すべてのコードを含む ZIP ファイルを取得できます。

k3ng キーヤーキット

k3ng キーヤーキットの構成は次のとおりです。

Arduino UNO (例:Arduino Mega 2560 pro mini)

Arduino Mega 2560

パドル入力、メモリーボタン、キーパッドなどの入力
オーディオ出力、キーヤー出力 1 および 2 などの出力
I2C、LCD、LED などのインジケータ/ディスプレイ
ボタン、ヘッダー、トランジスタ、コンデンサ、抵抗などのコンポーネント

K3ng Keyer を使用するプロジェクト

今日説明する K3NG キーヤープロジェクトには、Arduino アーキテクチャがあります。私たちの場合、いくつかの Keyer オプションに耐えることができるので、Mega2560 ボードがあります。また、最小限のオプションセットでUNOボードをご利用いただけます。このプロジェクトには、キーヤーシールドボードを Arduino に取り付けることも含まれます。

2 つのソフトウェアを使用しています。
