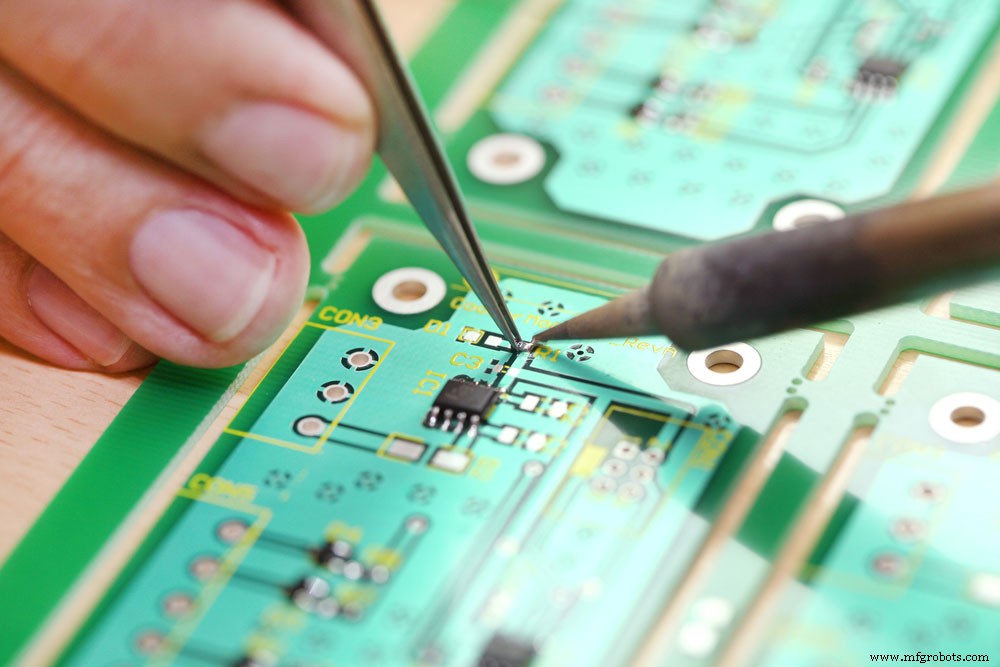

PCBスロット：精密電子組み立てのための信頼性・効率的な部品固定

PCBスロット / PCBカットアウトとは？

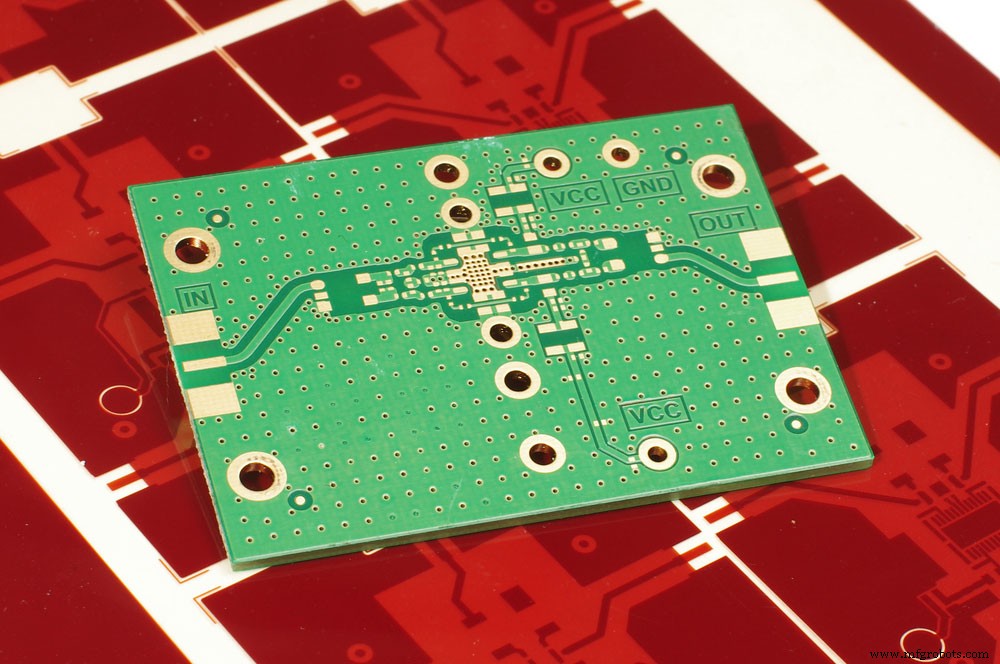

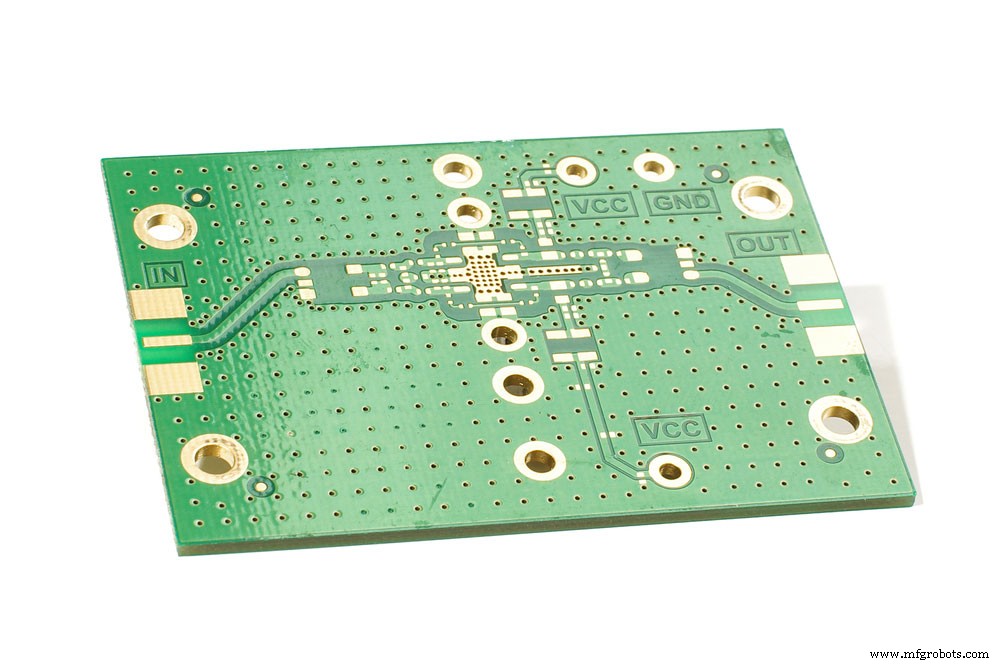

プロトタイプ高周波アンプ回路基板

PCBスロットは、切り抜き（カットアウト）を持つ特殊なPCBです。これらの切り抜きで部品を取り付けたり、他の基板を固定したりできます。PCBカットアウトは通常FR-4材で作られますが、FR-1、FR-2、G11なども使用可能。最も一般的なのは0603 PCBスロット（0603チップ抵抗/コンデンサ用）。他に0402、1206、スルーホールPCBスロットなどがあります。

なぜPCBカットアウトを使用するのか？

従来の部品固定方法に比べ、以下の利点があります：

• 製造が安価かつ高速
• より確実な接続
• 部品の交換が容易（コンポーネント交換時に便利）

PCBスロットの使用方法

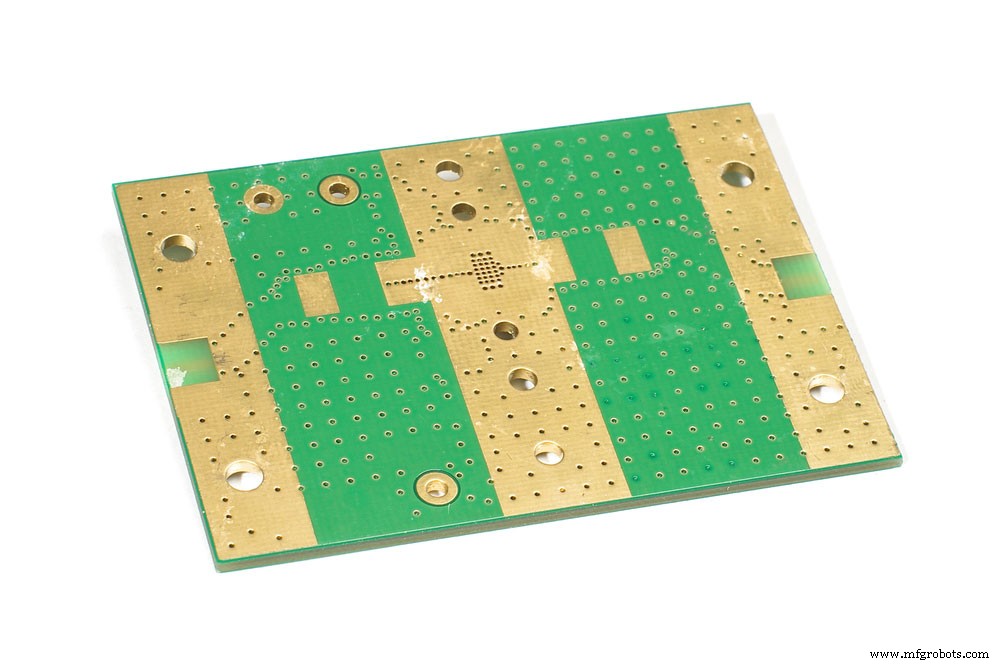

回路基板の底層

部品取り付け、他PCBの固定、2枚のPCB間の電気的接続作成などに適用可能。適切なはんだ付け技術でコンポーネントをPCBスロットにはんだ付けします。

PCBスロットの利点

製造用赤ガーバーマスク上の回路基板

• 製造が安価かつ高速
• より確実な接続
• 使いやすく、より信頼性の高い接続

PCBスロットの種類

PCBスロット

PCB製造における主な2タイプ：非メッキスロットとメッキスロット。それぞれの特徴と利点を詳述します。

非メッキスロット (NPTH)

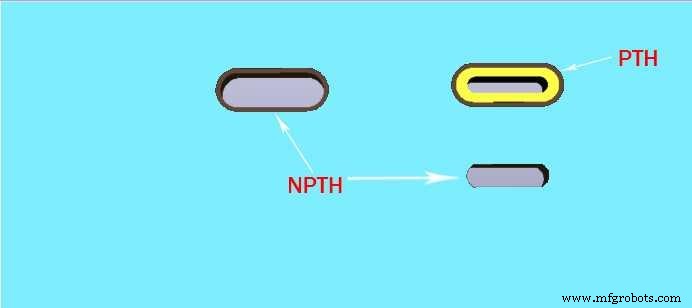

NPTH & PTHスロット

最も基本的なタイプ。銅層コーティングなし。低密度アプリケーションで典型的に使用。メッキスロットより安価で製造容易。より確実な接続で使いやすい。

メッキスロット (PTH)

電子部品と接触する表面に薄い銅層を持つスルースロット。より高度なタイプで、高密度アプリケーションに典型的に適用。非メッキより高価で製造が困難だが、より信頼性の高い接続で使いやすい。

非メッキおよびメッキスロットの用途

ハイテク電子回路基板

コンピュータマザーボード、携帯電話、その他ポータブル電子機器など多様な電子デバイスで一般的。軍事/航空宇宙エレクトロニクスなど特殊用途にも適用。高密度アプリケーションに最適で、より信頼性の高い接続、使いやすさを提供。非メッキカットアウトより高価で製造が困難。

メッキカットアウト作成時の考慮事項

メッキPCBカットアウト作成時の考慮要素：

• PCBトレース幅：最大スロット幅とスロットを流れる電流量を決定
• スロット深さ：ミリング可能な深さと電流容量を決定
• スロット穴とスロット長：メッキスロットにおいて非常に重要
• PCB銅パッドサイズ：スロット最大サイズと電流容量を決定

PCB上のスロット定義

メカニカル層

PCBスロットはPCBスタックアップの任意の層に配置可能だが、スペース節約のため内層が最も一般的。外層配置は近接コンポーネントからの信号クロストーク/干渉回避に必要な場合あり。

ドリルファイル

通常CNCドリルで回路スロットを作成、ミリングやレーザーカットも可能。最重要はコンポーネントに対応する正しいサイズ/形状のPCBカットアウトとすること。

メッキまたは非メッキカットアウト

メッキPCBスロットはコンポーネントへの接続が良好だが製造が困難。非メッキPCBカットアウトは製造容易だが接続強度は劣る可能性。

PCB上の最小スロットサイズ

フレキシブルPCB：最小スロット幅0.254mm（0.010インチ）。PCBトレースの最小幅も0.254mmのため、機械的NCミリングではこれ以上細くできない。

リジッドPCB：最小カット可能スロット幅は0.508mm。

スロットとカットアウトのミリング方法

電子部品実装済みPCB

PCBカットアウトのミリングは、所望形状を作るためにPCBから材料を除去するプロセス。最も一般的なのはCNCマシン。コンピュータ制御の回転切削工具で非常に精密なカットが可能。

ガーバーファイルでメッキ穴/スロットを表示する方法

1. 基板がトップレイヤーにあることを確認
2. [File] → [Document Properties] → [Layers]タブをクリック
3. 「Top」レイヤーを選択し「Add」ボタンクリック
4. リストから「PCB Slots」レイヤーを選択し「OK」
5. ガーバーファイルにPCBスロットが表示。必要ならBOMにもこのレイヤーを追加可能

メッキスルースロットの重要性

多数部品実装の青色回路基板

回路基板製造においてスロットは多くのメリットを提供するため重要：

• PCBのはんだ付けを容易にし製造プロセスを支援
• PCBとコンポーネント間の電気的接続を改善
• 基板により高い機械的強度を提供

これがスロットが回路製造で重要視される理由であり、可能な限り使用すべきです。

メッキスロットの能力

電子回路基板クローズアップ

様々なPCBスタックアップでPCBカットアウトを提供可能。メッキスロット最小サイズ0.5mm、非メッキ最小幅0.8mm。ピンの大型化に伴い、円形穴よりブレード形状の接続（メッキスロット）が好ましい。メッキスロットは円形穴よりスペースを取らず、より小型/狭小なPCBレイアウトが可能。熟練PCBメーカーとして、ハイエンド製造設備と経験豊富な技術支援で顧客の多様な要件に対応。

よくある質問

電子回路マクロ写真。テクノロジーの象徴

スロット付き基板は従来より高コスト？

いいえ。PCBスロットはより効率的な設計で、実際には製造コストを削減できます。

PCBメッキスロットのサイズは？

メッキカットアウトの最小サイズは0.5mm。PCBメーカーが基板内のスルーメッキを把握していればスルーメッキスロット。側面メッキは基板外縁でのエンドメッキ時発生。

まとめ

PCBスロットは電子組み立てニーズの完璧なソリューション。使いやすく、より確実な接続、製造が高速かつ低コスト。PCBカットアウトで部品が確実に固定され、電気接続が信頼性高く作成されます。簡単、効率、手頃な価格で電子機器を組み立てたいなら、PCBカットアウトが答え。次のプロジェクトにPCBスロットをご検討ください！
