EMW3165 - WiFi モジュールのプロパティとアプリケーション

Wi-Fi モジュール/WLAN モジュールは、ワイヤレス接続を介してインターネットにアクセスするために重要です。 EMW3165 Wi-Fi モジュールの機能と典型的なアプリケーションについて説明します。

EMW3165 とは?

図 1:WiFi に接続されたコンピュータ

これは組み込み型の低コスト、小型、低電力の Wi-Fi モジュールです。また、このモジュールは 128 キロバイトの RAM、Cortex-M4 コアマイクロコントローラ、および 512KB のチップフラッシュを備えています。さらに、モジュールには 2M バイトの SPI フラッシュ/オンボードフラッシュがあります。

また、モジュールはさまざまなデジタルおよびアナログ周辺リソースが豊富で、MiCO プラットフォームとして動作します。したがって、ユーザーは MiCO ライブラリでカスタム組み込み Wi-Fi アプリケーションを作成できます。 TCP/IP スタック処理と Wi-Fi MAC の管理に便利です。

さらに、自己ホスト型の WiFi ネットワークライブラリがあります。最後に、WiFi モジュールは、クラウドサービスやワイヤレス UART などの独立した一連のファームウェアを備えています。

モジュール仕様

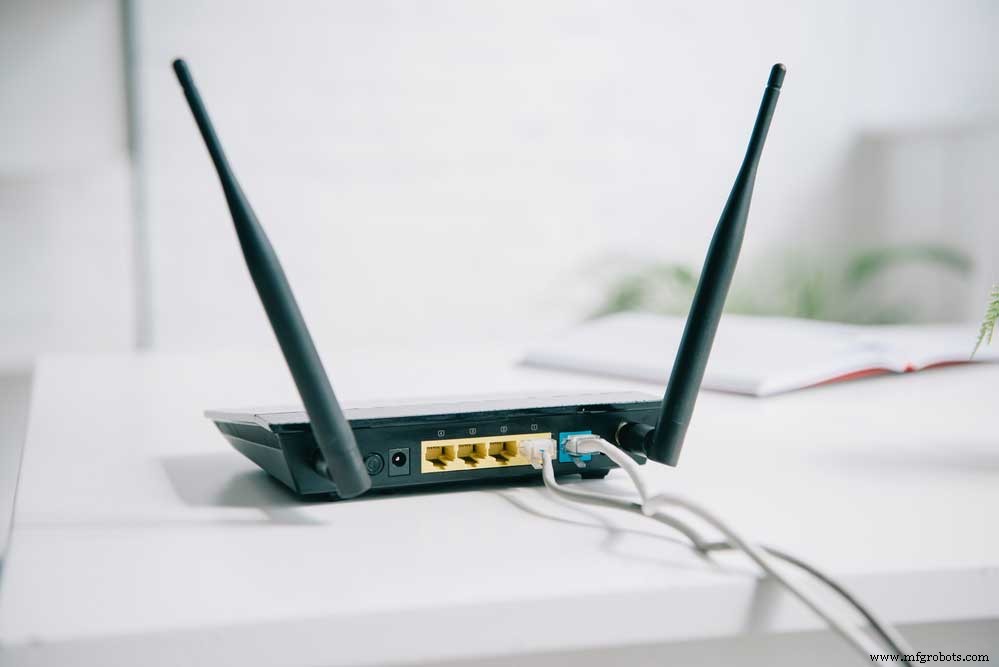

図 2:インターネットにアクセスするためのルーター

モジュールのサイズは 32mm x 16mm で、次のプロパティがあります:

3v ～ 6v の動作電圧が必要で、22 個の GPIO モジュールピンを備えています
第二に、JTAG および SWD インターフェイスと 0.9 mm ピッチのピンを備えています

Wi-Fi モジュール

802.11 n、802.11 g、802.11 b など、さまざまなプロトコルをサポートしています。
また、このモジュールにより、エンタープライズ、WPA/WPA2 PSK、WEP 暗号化、およびその受信機の感度を -87 dBm にすることができます。
さらに、EasyLink のサポートが有効になるため、ワンクリックで Wi-Fi ネットワークに接続できます。
最後に、EMW3162 Wi-Fi モジュールは、IPEX コネクタと内蔵 PCB を備えた外部アンテナを備えています。

STM32F411CE マイクロコントローラ

STM Cortex-M4 は 100 MHz の周波数で動作し、128 KB の RAM を搭載しています。
第二に、SPI バスで動作する 2M の外付けフラッシュメモリを搭載しています

EMW3162 と EMW3165 の主な違い

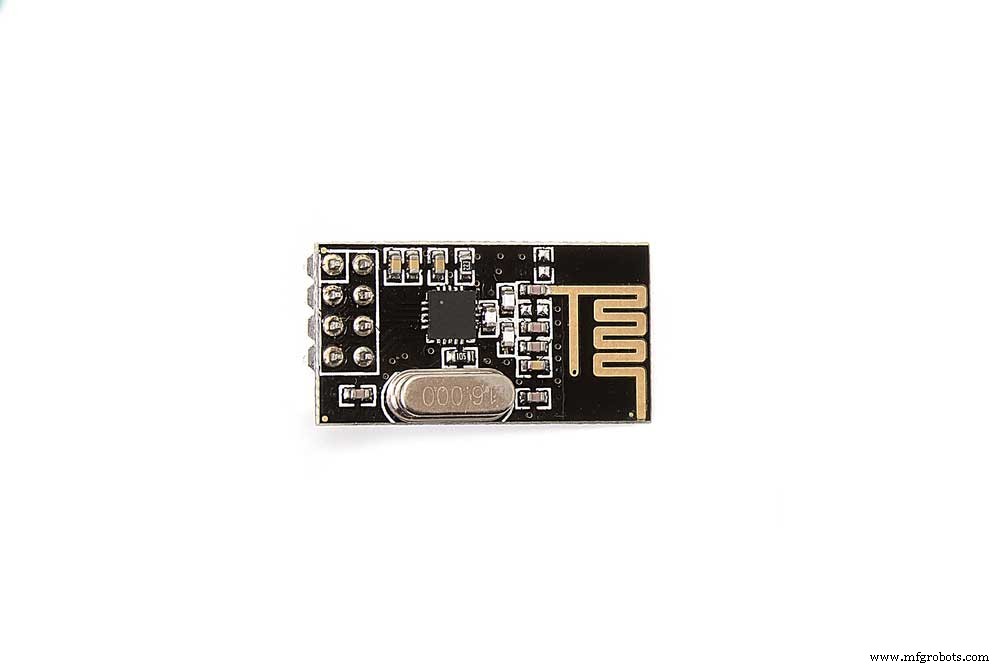

図 3:WiFi ボードモジュール

EMW3162 は、周波数 120MHz の Cortex-M3 マイクロコントローラで動作します。さらに、1 メガバイトのフラッシュと 128 キロバイトの SRAM を搭載しています。最後に、MxchipWnet が組み込まれた Wi-Fi ファームウェアを備えているため、さまざまな周辺機器が利用できます。

対照的に、EMW3165 は、自己ホスト型の WiFi ネットワークライブラリで動作する STM32F411CE Cortex-M4 マイクロコントローラーを備えています。さらに、組み込み操作を可能にする周辺機器が豊富です。

2 つ目の違いは、EMW3165 が EMW3162 よりも比較的小さいことです。
