IMS PCB（絶縁金属基板）徹底解説：高放熱・高耐圧・FR-4との違いから用途まで

「FR-4では熱が逃げきれない」「高電圧絶縁と放熱を両立したい」——そんな時に選択肢となるのがIMS PCB（Insulated Metal Substrate：絶縁金属基板）です。金属ベース（アルミ/銅/ステンレス）に薄い絶縁層と銅箔を積層し、優れた放熱性と機械強度を両立。本記事では構造・メリット・FR-4比較・用途・種類・製造上の注意まで網羅します。

IMS PCBとは

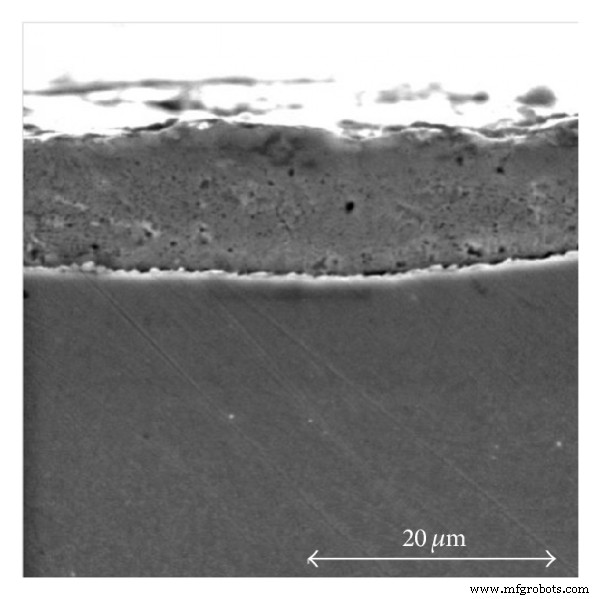

IMS PCBは以下の3層構造を持ちます：

1. 回路層（銅箔）：通常1oz〜10oz（35〜350μm）。パターン形成後エッチング
2. 絶縁層（誘電体）：熱伝導率1〜12 W/m·Kのセラミックフィラー入りエポキシ/ポリイミド。耐電圧1〜5kV
3. 金属ベース層：アルミ(主流)、銅、ステンレス。厚さ0.5〜3.2mm。ヒートシンク兼構造体

絶縁層の役割は「電気絶縁」と「熱伝導」の両立。一般FR-4（0.3 W/m·K）の10〜40倍の熱伝導率を実現します。

IMS PCBの5大メリット

1. 構造的剛性・機械強度

金属ベースが基板そのもののフレームになり、大型基板でも反り・歪みが少ない。ヒートシンク別体不要で部品点数・組立工数削減。

2. 電磁シールド・アクティブグランド

金属ベースをグランド電位（または電源電位）に接続すれば、基板全体がシールド層に。銅配線層のGNDパターンを減らせ、コスト/層数削減に寄与。

3. 圧倒的な熱伝導率

• 熱伝導率：1〜12 W/m·K（材料グレードによる）
• 金属厚：最大3.2mm
• 熱抵抗：一般的FR-4の1/10〜1/40
• 結果：高密度実装でも部品温度大幅低減、ヒートシンクレス化可能

4. 耐火・難燃性

金属ベース自体が不燃。UL 94 V-0相当の絶縁層と合わせ、高温環境・高電力用途で安全性向上。

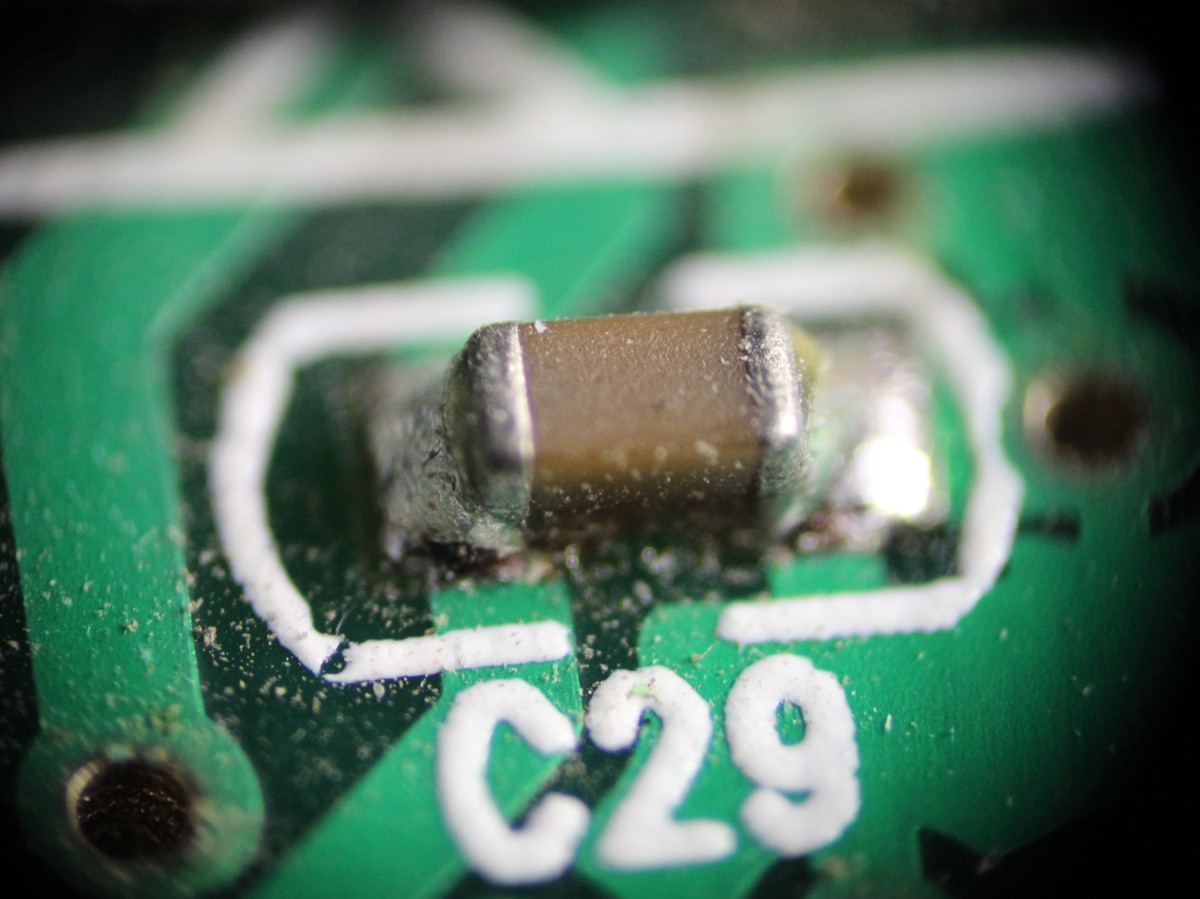

5. SMD実装に最適

高密度SMD実装時の局所発熱を金属ベースが即座に拡散。リフロー時の熱ストレスも均一化。

IMS vs FR-4 徹底比較

比較項目	IMS PCB	FR-4 PCB
スルーホール部品	片面IMSでは不可（貫通ビアが絶縁層短絡リスク）	可（単層〜多層問わず）
熱伝導率	1〜12 W/m·K	約0.3 W/m·K
ソルダーマスク色	白のみ（放熱/反射重視）	緑/黒/青/赤/黄/白等多彩
製造工程	複雑（ダイヤモンドカッター、特殊ラミネート、絶縁層管理）	標準的、汎用設備で可
層数	主に片面/2層。多層は極めて困難・高コスト	2〜50層以上自在
厚み制限	金属厚上限あり（通常3.2mm迄）。厚すぎると放熱経路長大化で逆効果	層数増で任意に厚く可能
コスト	FR-4の3〜10倍	基準（安価）
信号配線自由度	低い（主に電力/LED/パワー段）	高い（高速信号/混在実装可）

主な用途分野

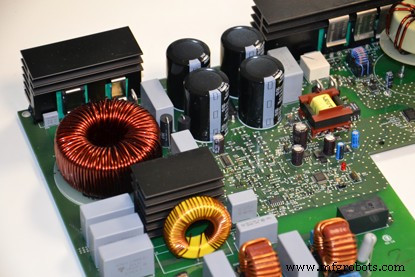

パワーエレクトロニクス

MOSFET/IGBTスイッチング損失熱を基板全体で拡散。個別ヒートシンク不要で小型化。

LED照明・ディスプレイ

チップオンボード(COB)、ハイパワーLED、車載ヘッドライト、街路灯、スタジアム照明。ジャンクション温度低減で寿命・光束維持率向上。

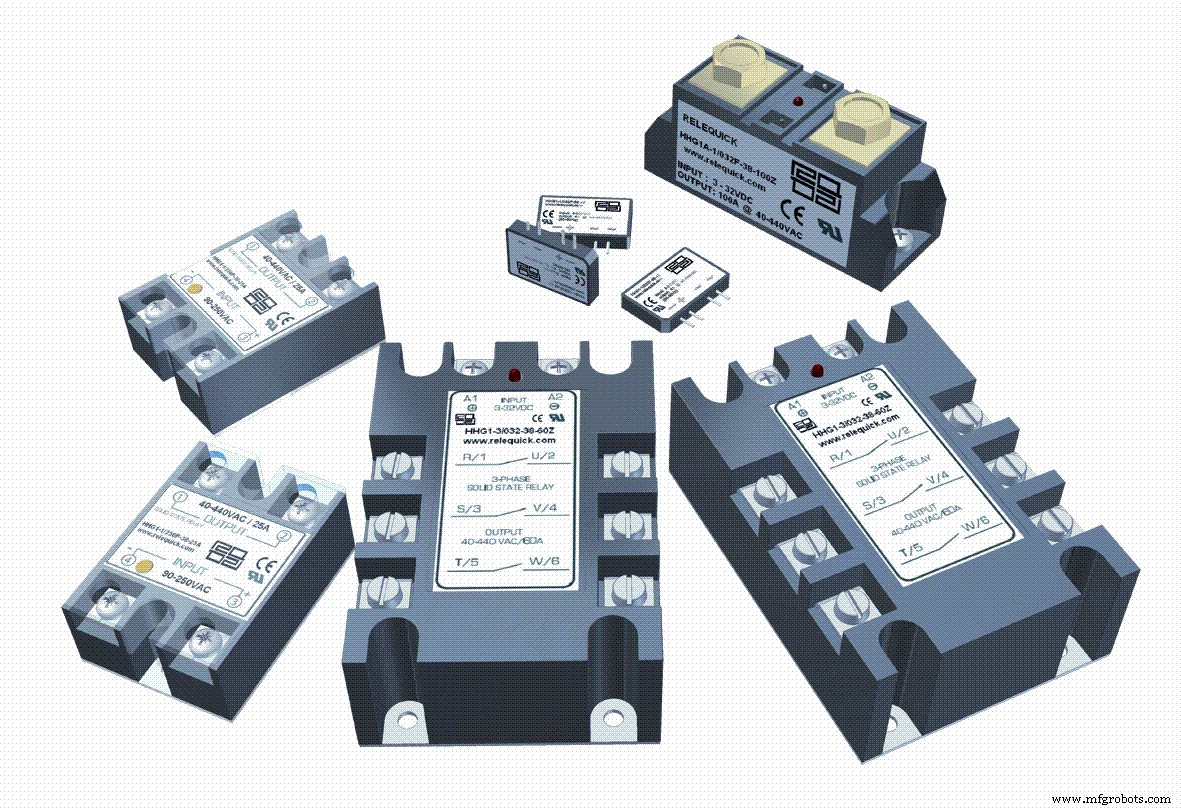

ソリッドステートリレー (SSR)

トライアック/パワーMOSFETのスイッチング熱を薄型ケース内で完結放熱。

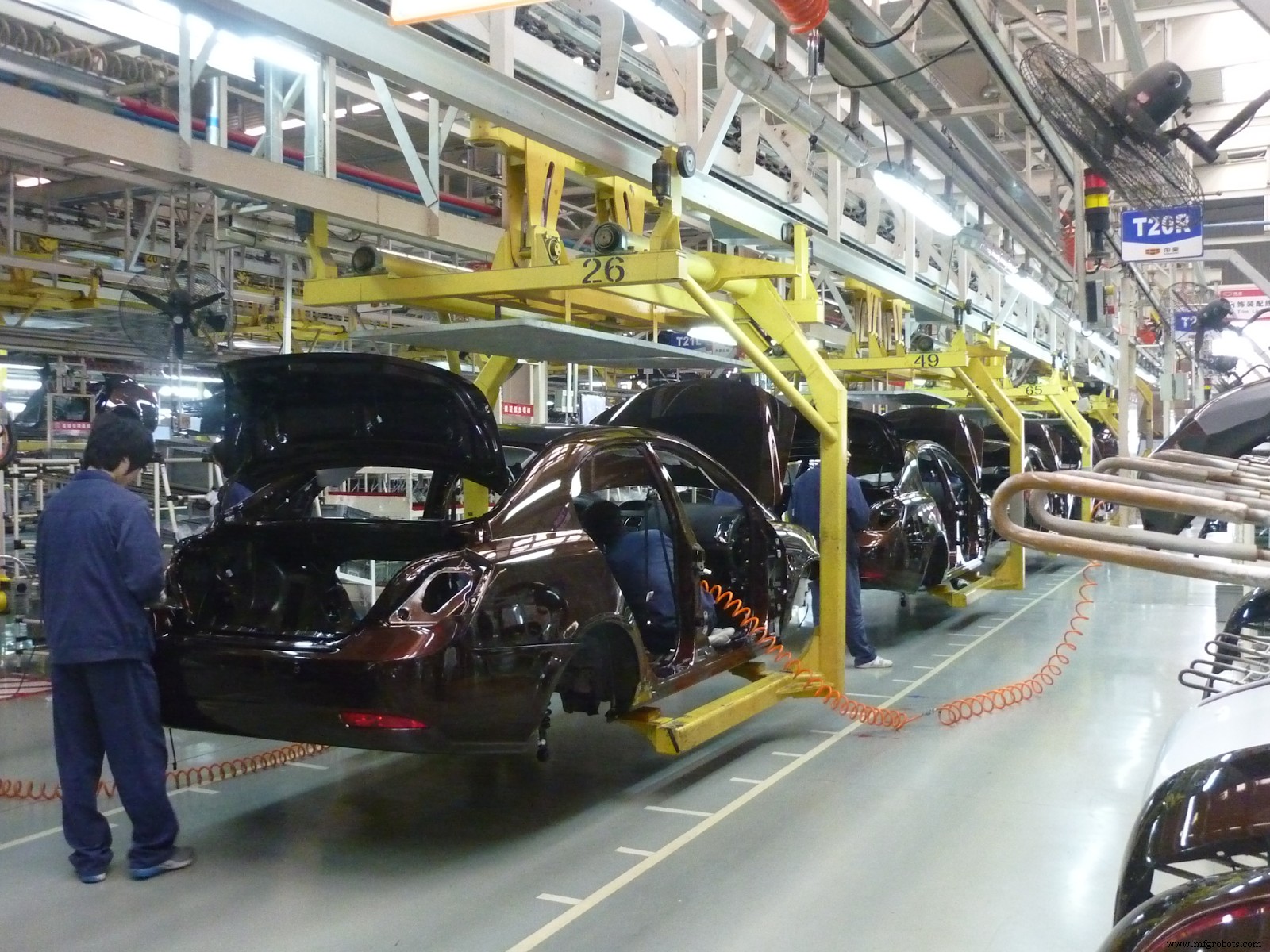

車載・オートモーティブ

エンジンルーム内ECU、EV/HEVインバータ、DC-DCコンバータ、BMS、LEDヘッドライト。高温・振動・熱サイクル耐久必須。

IMS基板の分類

金属ベース材質別

材質	熱伝導率	コスト	特徴・用途
アルミニウム (5052/6061/1060)	~150〜200 W/m·K	安	最普及。コスト/性能バランス良。一般パワー/LED
銅 (C1100等)	~380〜400 W/m·K	高	最高放熱。極大電流/高信頼。腐食対策(めっき)必須
ステンレス (SUS304/430)	~15〜25 W/m·K	中	機械強度/耐食性重視。放熱は劣る。構造部材兼用用途

層構成・部品実装面別

タイプ	構造	特徴・用途
片面実装・シングルコア	銅箔/絶縁層/金属ベース	最標準。LED/SSR/電源。低コスト
両面実装・シングルコア	銅箔/絶縁層/金属ベース/絶縁層/銅箔	金属ベース中央。ビアで層間接続。複雑回路向け
多層・両面実装	複数銅層/金属ベース中央	SBC等高密度。製造極めて困難・高価
2層銅箔+FR-4中間層・片面実装	銅/絶縁/FR-4/絶縁/金属	信号層確保しつつ放熱ビアで金属ベースへ熱逃がし

製造上の注意点

• ダイヤモンド工具必須（金属ベース切断・ルーティング）
• 絶縁層厚さ均一性管理が歩留まり鍵（薄いと耐電圧不足、厚いと熱抵抗増）
• 熱膨張係数(CTE)差による反り対策：対称スタックアップ、銅残比率調整
• 高耐圧試験（ハイポット）必須：絶縁層ピンホール検出
• 実装時：リフロープロファイルは金属ベース熱容量大に合わせ調整必要

まとめ

IMS PCBは「放熱がボトルネックになる高電力・高密度実装」の切り札です。FR-4では解決できない熱設計課題に対し、金属ベースの圧倒的熱伝導で応えます。一方で多層配線自由度・コスト・製造リードタイムで劣るため、「パワー段のみIMS、制御段はFR-4で分離設計」というハイブリッド採用も一般的です。
