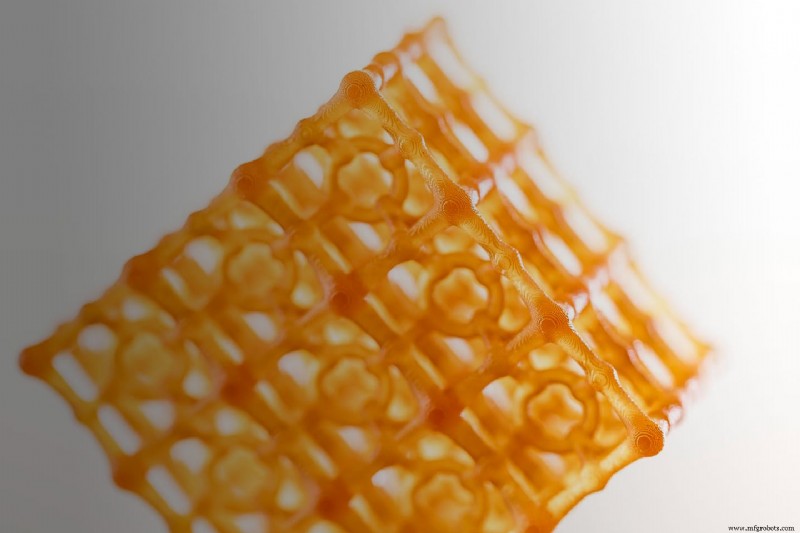

3Dプリントラティス構造のマスター:設計、特性、性能の洞察

アディティブ製造(AM)プロセスにより、エンジニアはラティス構造の能力を解き放ち、製品の性能を向上させることができます。ラティスは、ノードとビーム(ストラット)のネットワークで構成される二次元または三次元の微細構造で、重量を大幅に削減しながら構造的完全性を維持します。

多種多様なラティスタイプが利用可能
独自の特性(変形モード、材料効率など)と美観を持つ、多種多様なラティスタイプが利用可能です。これらの多くは、自然界に存在する結晶構造に着想を得ています。また、本質的に微細なフィーチャーを持つため、ラティスは従来の製造方法では困難、あるいはほぼ不可能です。
ラティス構造の導入により、エンジニアは部品の望ましい性能を再考することで、設計空間をより広く探求できます。
ラティシング技術により、ラティスパラメータを部品にかかる物理的荷重に精密に調整することで、全体の部品質量を90%以上削減できます。
機械的メリット
ラティスのメリットは古くから知られています。よく観察すれば、自然界(骨、金属結晶学など)や現代建築にラティスを見出せます。エッフェル塔を例に取ると、塔の金属構造は空へ伸びながら自重を効率的に支えています。シンプルなラティスと同様、この自己支持構造は体積の大部分が空気です。ラティスで可能な高い強度重量比が、この驚異的な建築的偉業を可能にしました。
同様に製品設計においても、ラティスの機械的メリット(高表面積、優れた衝撃吸収、衝撃保護など)により、製品デザイナーは従来製造の制約を打破し、新たな、しばしばより高性能な製品を創造できます。
優れた強度重量比
与えられた部品の強度重量比を改善するには、一般的に二つのアプローチがあります。従来製造では、非重要領域の材料を減らして材料使用を最適化します。ラティシングでは、部品の重要領域の材料を除去できます。ラティシングは部品の全体的な強度を低下させますが、軽量化により強度重量比を改善できます。
高表面積
ラティスは軽量であるだけでなく、大量の表面積を解放します。これは熱交換や化学反応を促進する製品にとって重要なメリットです。
サーバーやデータセンターのコンピューターで使用される熱交換器を考えてみてください。通常、プロセッサーの性能は発熱量によって制限されます。目標はチップから熱を取り除き、大気へ放出すること(通常はファンで補助)。このシステムの全体効率は、ヒートシンク(チップから熱を引き離す金属片)の表面積に関連しています。ラティスは、利用可能な表面積を劇的に増やすか、あるいは複雑な工具加工を回避することで、同等の表面積をより安価に実現できます。実際、この効率向上は、小さなフィーチャーで大きな表面積が必要な多くの種類の熱交換器アプリケーションで実現できます。これらはアディティブ製造なしでは困難、あるいはほぼ不可能です。
優れた衝撃吸収と衝撃保護

ラティスは、衝撃エネルギーをより効果的に吸収することで、落下や衝突から製品を守るのに役立ちます。ラティスは製品(フットボールヘルメットなど)に統合して衝撃ストレスを軽減したり、製品の重要コンポーネントを保護する犠牲的フィーチャーとして使用したりできます。例えば、ラティスを電子部品の周囲や内部に配置し、偶発的な落下などの動的イベントから保護できます。
望ましい振動・騒音減衰
アディティブ製造されたラティスは、振動などの機械的ノイズを除去する新たな手段をエンジニアにもたらします。これらはユーザーにとって不快であるだけでなく、機械性能を低下させる可能性があります。
ラティスは低剛性と大ひずみを耐え回復する能力により、振動減衰に効果的です。例えば、重機のアイソレーションパッドにラティスを統合し、製造システムへ伝わるエネルギー量を減らせます。ラティスの調整可能な性質により、エンジニアは特定の用途に合わせて設計を最適化できます。
DFAM原則を遵守してラティスの潜在能力を解き放つ
アディティブ製造が多くの新しい製品機会を開くのは事実ですが、機能的なラティスをプリントする前に認識すべき設計要因があります。ここで「アディティブ製造のための設計(DFAM)」が役立ちます。DFAMは、設計エンジニアがプリント部品を設計意図に一致させるのを支援します。

重要なDFAM考慮事項には、ラティスセル構造、セルサイズと密度、材料選択、セル方向が含まれます。
- セル構造
セル構造(ラティスの繰り返し単位)には膨大な種類があり、リストは非常に長く、常に増え続けています。最も一般的なセル構造には、立方体、スター、オクテット、六方最密充填、ダイヤモンド、四面体などがあります。セル構造は調整可能で、ミックスすることもでき、システムに望ましい応答を得られますが、選択には影響があります。一部の構造はより効率的(高い剛性重量比)、一部はエネルギー減衰に優れ、一部は審美的に優れています。強みと利点を天秤にかけて、あなたの部品に適した選択をする必要があります。 - セルサイズと密度
セルサイズと密度とは、個々の単位セルのサイズと、空間内に繰り返されるセルの数を指します。セルサイズ自体は、そのメンバーと接続ノードの厚さと長さに依存します。大きなセルはプリントしやすいですが、より剛直に振る舞う可能性があります。同様に、小さなセルはより均質なシステム応答を可能にしますが、フィーチャーサイズによって制限されます。
- 材料選択
選択した材料によって、どのラティス特性が可能かが決まります。エラストマーや柔らかい材料は、プリント中のたわみを減らすために、一般により小さく密なセル集団を必要とします。一方、より剛性の高い材料でプリントされたラティスは、より薄いメンバーと大きなセルサイズで、より広い設計範囲を許容します。 - セル方向
セルがプリントされる角度は、必要なサポートの量と配置に影響するため、プリントの成否に影響します。一般に、適切に選択され配向されたラティスは自己支持性を持ち、別途サポートを必要としません。多くの場合、構造を回転させることでサポートを減らせます。大きな立方体トラスを考えてみてください。ビルドプラットフォームに直接プリントすると、水平メンバーは支持されません。しかし、構造を単純に45度回転させると、メンバーは自己支持性を持ちます。
ラティスの繰り返し単位セルは、無数のサイズ、形状、性能属性への扉を開きます。ラティスの本質的な複雑さにより、アディティブ製造以外での作成はほぼ不可能です。
ラティス設計の経験がない場合は、始めるのを支援してくれる専門家に相談するのが良いでしょう。Fast Radiusでは、ラティスを用いたより高性能な製品開発から、オンデマンド生産とバーチャルウェアハウジングによるサプライチェーン効率化まで、アディティブの総価値を最大化することを専門としています。アディティブの潜在的価値について、またはAMプロセス向け製品の設計を始めるにあたり、詳しく知りたい方は今すぐご連絡ください。
