PCB トレースの厚さ:信頼性とパフォーマンスに関する重要な考慮事項
プリント基板 (PCB) は、事実上すべての現代の電子機器の基盤です。 PCB に電流を流す銅配線は単なる導体ではありません。その厚さは、通電容量、熱性能、機械的堅牢性、そして最終的には完成品の信頼性に直接影響します。
配線の厚さが一貫していない、または不十分であると、過熱、電圧降下、さらにはスパークが発生する可能性があり、PCB だけでなく、その上に実装されているコンポーネントも危険にさらすリスクがあります。したがって、PCB 設計者にとって、正確で均一な銅の厚さを選択することは交渉の余地がありません。

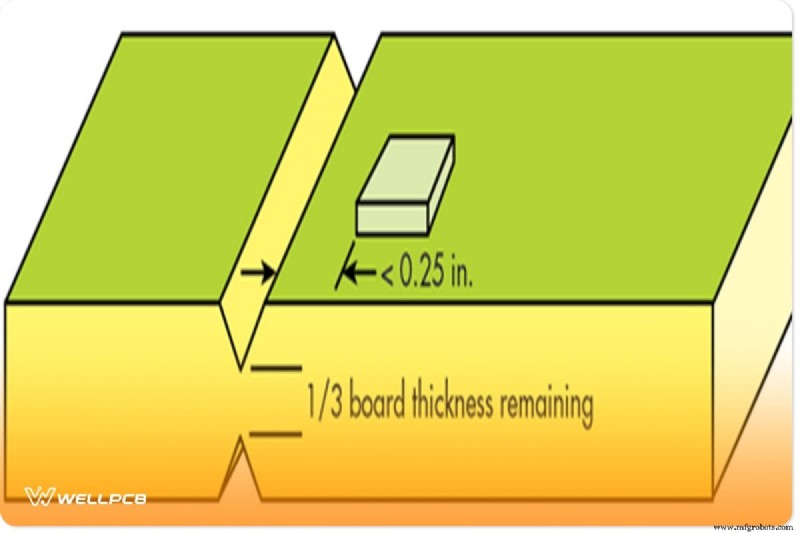

一般的なトレースの厚さの範囲
トレースの厚さは平方フィートあたりの銅のオンスで測定され、簡単にインチまたはミリメートルに変換できます。標準トレースの厚さ (IPC‑4562 に基づく) は、0.008 インチ (0.2mm) から 0.240 インチ (6mm) の範囲です。一般的に使用される値は次のとおりです。
- 0.2mm (0.0079 インチ)
- 0.4mm (0.016 インチ)
- 0.5mm (0.020 インチ)
- 0.6mm (0.024インチ)
- 0.8mm (0.032インチ)
- 1.0mm (0.040 インチ)
- 1.2mm (0.047インチ)
- 1.5mm (0.062インチ)
- 1.6mm (0.063インチ)
- 2.0mm (0.079 インチ)
- 2.3mm (0.091インチ)
これらの値は、さまざまな電力レベル、基板密度、機械的要件に対応します。
層および銅の重量別のトレースの厚さ
4 層 PCB では、通常、トレース厚さ 0.020 インチ、0.031 インチ、0.040 インチ、0.047 インチ、0.062 インチ、0.093 インチ、または 0.125 インチのいずれかを採用します。内層には 1/2 オンス、1 オンス、または 2 オンスを使用できます。銅箔。通電およびインピーダンスの基準を満たすように選択されます。
銅重量仕様表
| 体重 | 絶対 Cu Min. (IPC‑4562 マイナス 10%) (μm [μin]) | 最大処理許容値 (µm [µin]) | 最小最終仕上げ (µm [µin]) |
|---|---|---|---|
| 1/8オンス。 [5.10] | 4.60 [181] | 1.50 [59] | 3.1 [122] |
| 1/4オンス。 [8.50] | 7.70 [303] | 1.50 [59] | 6.2 [244] |
| 3/8オンス。 [12:00] | 10.80 [425] | 1.50 [59] | 9.3 [366] |
| 1/2オンス。 [17.10] | 15.40 [606] | 4.00 [157] | 11.4 [449] |
| 1オンス[34.30] | 30.90 [1,217] | 6.00 [236] | 24.9 [980] |
| 2オンス[68.60] | 61.70 [2,429] | 6.00 [236] | 55.7 [2,193] |
| 3オンス[102.90] | 92.60 [3,646] | 6.00 [236] | 86.6 [3,409] |
| 4オンス。 [137.20] | 123.50 [4,862] | 6.00 [236] | 117.5 [4,626] |
