ブレッドボードからプロダクションまで:PCB プロトタイプのスケーリングに関するエキスパート ガイド

ブレッドボードのプロトタイプを量産対応の PCB に変換するには、創造性、規律ある方法論、および実践的な専門知識の組み合わせが必要です。タイムラインはプロジェクトごとに異なりますが、プロセスはコンセプトから製品リリースまでを導く明確なマイルストーンに従います。

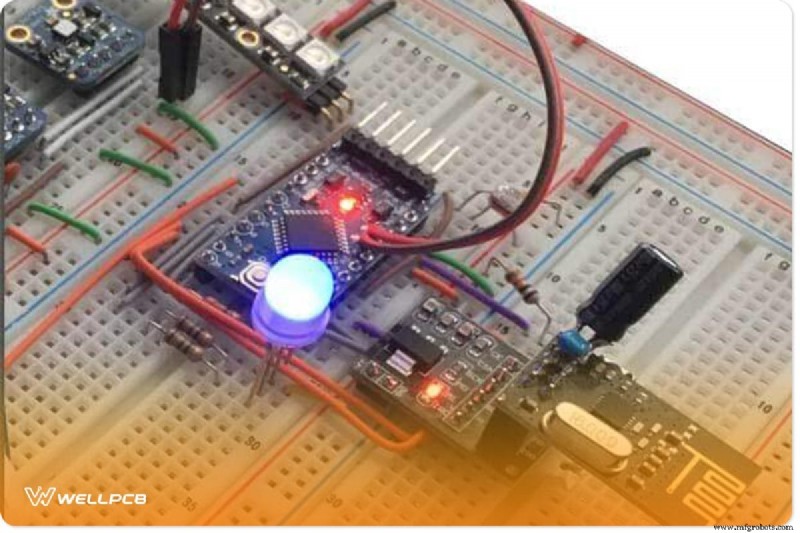

最初の PCB プロトタイプの構築

概念実証 (PoC) を検証したら、次のステップは製造可能なプロトタイプを作成することです。手作りの PCB プロトタイプは、最終製品のコンパクトでテスト可能なバージョンであり、設計者は大規模な実行に着手する前に電気的性能と機械的レイアウトを検証できます。

現在の無料チュートリアルと豊富なコンポーネント ライブラリにより、機能するプロトタイプを数時間で作成できます。ただし、プロトタイプから量産製品に移行するには、慎重な計画と業界標準の慣行が必要です。

ハードウェア設計に関する決定はソフトウェアの選択に連鎖し、製品ライフサイクル全体に影響を与えます。 RaspberryPi や Arduino などのホビー プラットフォームは、迅速な実験には最適ですが、商業生産に必要な拡張性、コスト効率、信頼性が欠けていることがよくあります。

多くのハードウェア スタートアップは、使いやすさと大規模なコミュニティ サポートのため、Arduino ボードから始めます。ただし、量産グレードのデバイスの場合は、Digi-Key、Mouser、Arrow、Adafruit などの信頼できるサプライヤーから調達したコンポーネントを使用したカスタム PCB に移行する必要があります。

適切なコンポーネントの選択

最初のステップは、ブロック図と機能要件に基づいて部品表 (BoM) を作成することです。たとえば、ウェアラブル心拍数モニターには次のものが必要になる場合があります。

• マイクロコントローラー (Atmega、ARM Cortex‑M、PIC など)
• 脈拍センサー (専用モジュールまたは LED/フォトダイオードのペア)
• 電源管理回路
• ディスプレイ インターフェイス (LCD、OLED、TFT)

コンポーネントの調達は、単一のサプライヤーまたは信頼できるベンダーの厳選されたリストを使用することで合理化できます。 AliExpress はプロトタイプには便利ですが、一貫性と品質を考慮すると、Digi‑Key または Mouser が推奨されます。

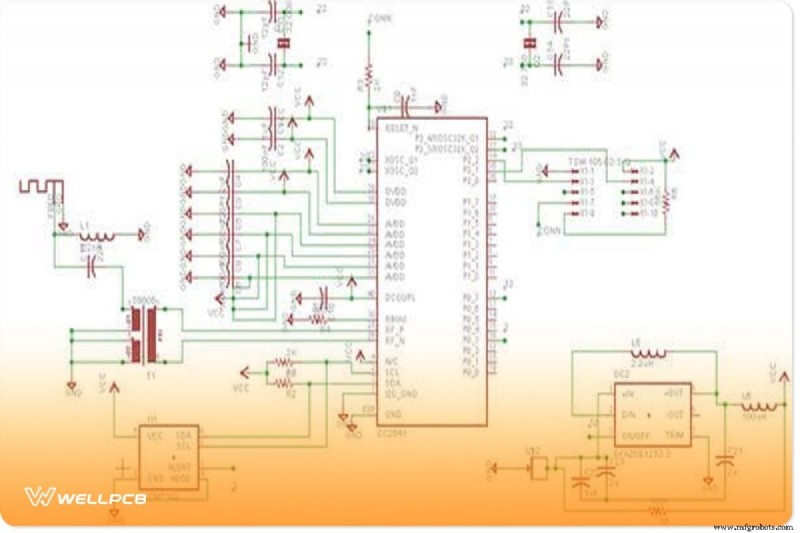

回路図の作成

回路図は回路の設計図です。すべての接続をキャプチャし、PCB レイアウトの基礎となります。 KiCAD (無料)、Eagle CAD、Altium Designer、DipTrace、または OrCAD などのプロフェッショナルな CAD ツールを使用して、回路図を構築して検証します。

回路図をクリーンな状態に保つには、次のベスト プラクティスに従ってください。

• 共有ノードにはジャンクション ドットを使用します。
• 個々のトレースを描画するのではなく、ネット名を割り当てます。
• 同一のコンポーネントに対して一貫したシンボルを維持する
• 複雑なデザインを論理ブロックに分割する

最終検証後、PCB レイアウト生成用に回路図をエクスポートします。

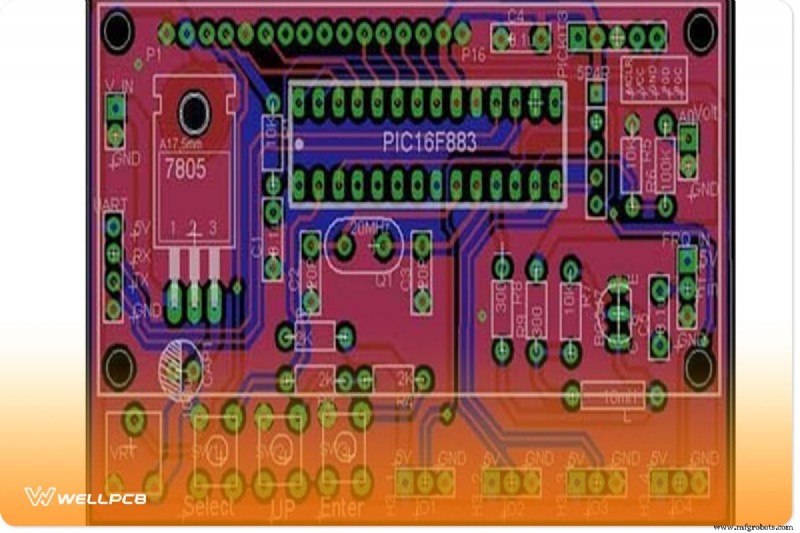

PCB レイアウトの設計

PCB レイアウトは、回路図を物理基板に変換します。それはコスト、性能、耐久性、製造可能性を決定します。主な考慮事項は次のとおりです。

• ボードのサイズと形状
• レイヤー数とスタックアップ
• トレースの幅、間隔、クリアランス
• 高速または高出力信号のコンポーネントの配置と配線
• 熱管理とインピーダンス制御

同じ CAD ツールを使用して、回路図ビューからレイアウト ビューに切り替えます。ソフトウェアは、コンポーネント ライブラリに基づいてフットプリントを自動入力します。

配線後、デザイン ルール チェック (DRC) と電気的ルール チェック (ERC) を実行して、違反を早期に発見します。検証が完了したら、製造用のガーバー ファイルを生成します。

WellPCB を使用して PCB を製造

WellPCB は、迅速な PCB プロトタイピングと小ロット生産の信頼できるパートナーです。ガーバー、PCB、PCBdoc、CAM ファイルを受け入れ、両面に無料のシルクスクリーンを提供します。

留意すべき主な仕様:

• 最小トレース/スペース:4mil
• 線幅:4mil (高密度基板の場合は 3mil)
• シルクスクリーンの色:白、黄、黒 (RoHS 準拠インク)
• 板厚：0.2～6.0mm
• 仕上げ:HASL、ENIG、OSP、または鉛フリー オプション

注文手順:

<オル>

WellPCB オンライン見積もり にアクセスします。 .

ボードの詳細を入力してカートに追加します。

アカウントを登録し、ガーバー ファイルをアップロードします。

無料の DRC レポートを確認し、注文を確認します。

生産リードタイムを受け取る:2 層ボードの場合は 24 時間、4 ～ 8 層の場合は 48 時間、10 層以上の場合は 120 時間

WellPCB はアセンブリ サービス (SMT/TH) も提供しており、お客様に代わってコンポーネントを調達し、プロトタイプから完成品への移行を効率化できます。

PCB アセンブリ (PCBA) への移行

PCB が製造されると、次の段階はコンポーネントの組み立てです。少量の生産（10 ユニット未満）の場合は手はんだ付けで十分ですが、大量の場合は、自動化されたピック アンド プレイスおよびリフロー プロセスにより、より高い品質と一貫性が実現されます。

WellPCB のアセンブリ サービスは以下をサポートします。

• 表面実装デバイス (SMD) の配置
• スルーホール コンポーネント (THC) の挿入
• 最終検査と機能テスト
• オプションの MCU プログラミングとファームウェアのロード

見積もりをリクエストするには、PCB アセンブリ ポータル から部品表 (BoM) とコンポーネント配置ファイルを送信してください。 。 WellPCB の大量注文の平均納期は 25 日で、迅速なオプションも利用できます。

プロトタイピングと生産のためのコスト削減戦略

最初からコストを最適化することで、大規模製造時の時間とコストを節約できます。次の戦術を検討してください。

• 基板面積を最小限にして銅線と基板の使用量を削減する
• 穴あけを不要にして基板サイズを縮小するには、SMD コンポーネントを選択する
• 複数のボードを 1 つのパネル上に配置できるようにパネル化を設計し、組み立て時間を短縮する
• 標準のシルクスクリーン カラーを使用し、納期を短縮するためにカスタム アートワークを避ける
• 高密度設計で必要でない限り、不必要なビア タイプ（ブラインド/埋め込み）を避けてください。
• 価格設定が透明で、DRC チェックが迅速に行われる、信頼できるメーカーを選択する

これらの原則を適用すると、特に大量生産の場合、生産コストを数千ドル削減できます。

市場投入に関する最終的な考慮事項

設計と製造を超えて、製品導入を成功させるには以下が必要です。

• ワイヤレス デバイスのコンプライアンス認証（FCC、CE、RoHS など）
• 製品のフォームファクターと外観に一致する保護筐体
• 検査レポートやバッチのトレーサビリティを含む、堅牢な品質管理プロセス
• 継続的な改善ループにより、継続的な実行を通じて設計と製造を改善する

WellPCB のような信頼できるパートナーと規律ある設計ワークフローにより、シンプルなブレッドボード プロトタイプから洗練された市場対応製品に自信を持って移行できます。
