TinyMLで植物の健康状態を診断：実践ガイド

必要な部品と用品

部品	数量	備考
Arduino Nano 33 BLE Sense	1
Digilentステッピングモーター	1

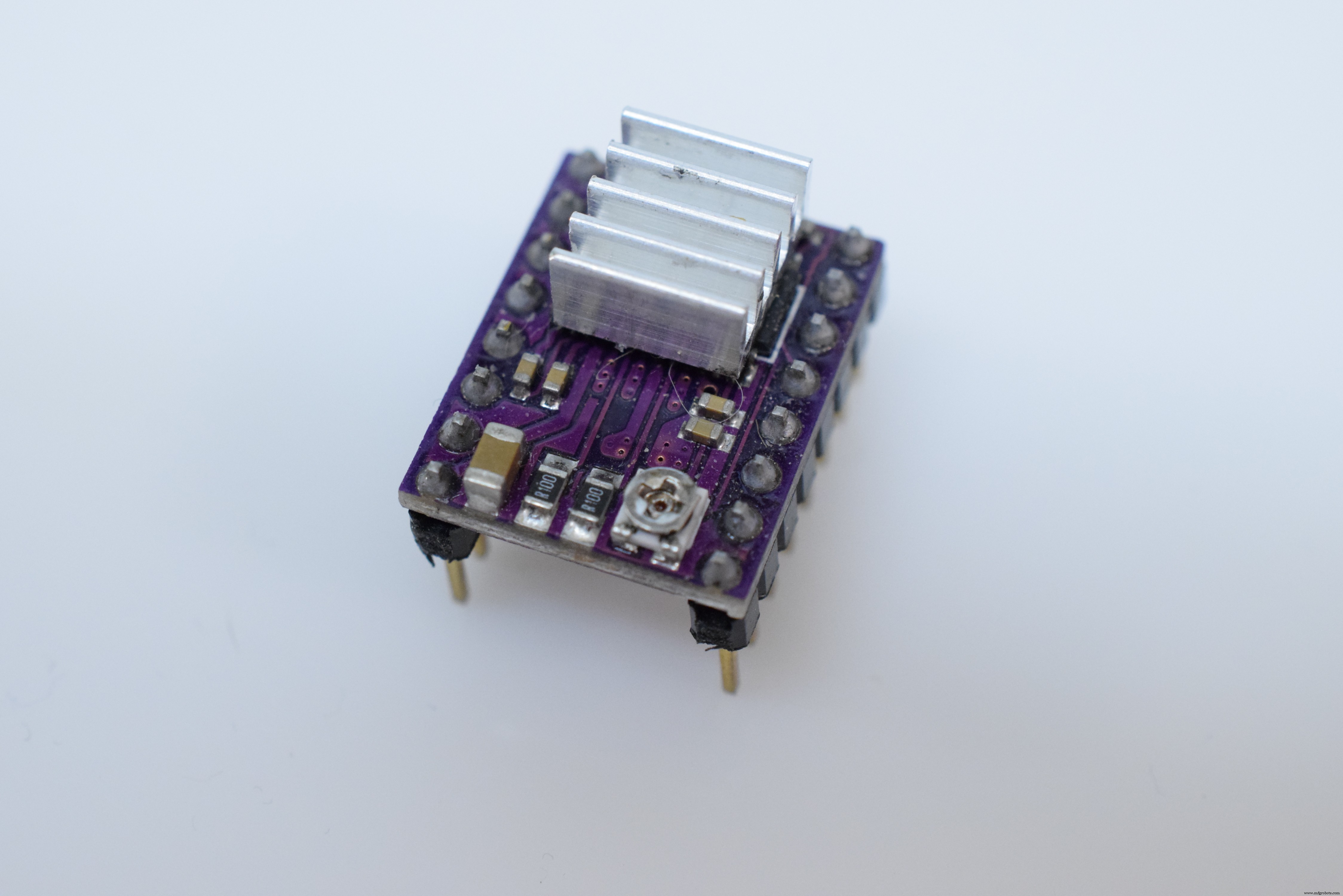

Theremino DRV8825ステッピングモータードライバー	1

必要な工具と機械

• 3Dプリンター（汎用）
• ハンダごて（汎用）

使用アプリとオンラインサービス

• Microsoft VS Code
• Arduino IDE
• Edge Impulse Studio

このプロジェクトについて

前提

人間と同じように、植物も病気になります。皮膚感染で発疹ができるように、植物の葉もカビや病原体によって黄変や斑点が現れます。機械学習の力を活用して色をスキャンし、葉の色が正常でないときに検出できるモデルを訓練できます。

ハードウェア

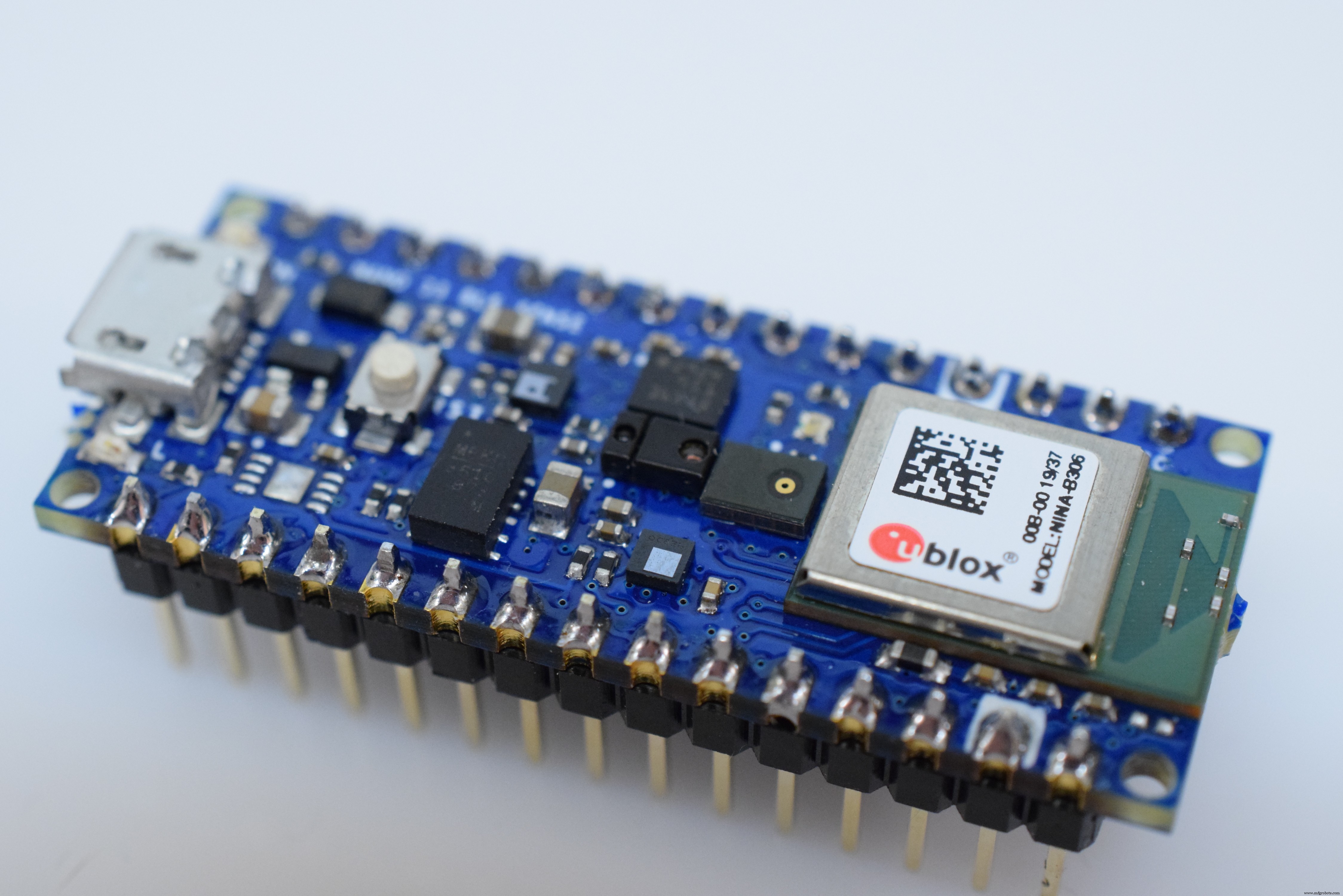

このプロジェクトの頭脳はArduino Nano 33 BLE Senseです。選んだ理由はいくつかあります。まず、9DoF IMU、APDS-9960（色、ジェスチャー、近接、明るさ）、マイクロフォン、温度/湿度/気圧センサーコンボなど、強力な内蔵センサーが豊富に搭載されています。ボードを植物の葉の周りを動かして測定するため、2つのステッピングモーターとDRV8825ドライバーボードを2つ使用します。

TinyMLのセットアップ

このプロジェクトでは、Edge Impulseに登録されているArduino Nano 33 BLE Senseの内蔵センサー（加速度計とマイクロフォンのみ）では対応できないため、シリアルデーモンの代わりにデータフォワーダーを使用します。まず新しいプロジェクトを作成し名前を付けます。次に、Node.jsとNPMをインストールし、npm install -g edge-impulse-cliを実行してEdge Impulse CLIをインストールします。パスが通っていない場合は環境変数PATHにインストールパスを追加してください。次にedge-impulse-data-forwarderを実行して動作確認し、Ctrl+Cで終了します。

色の読み取り

APDS-9960は赤外線を表面に照射し、物質に吸収されなかった波長を読み取ることで色を検出します。センサーと通信するには、Arduino APDS9960ライブラリをインストールするのが最適です。いくつかの便利な関数にアクセスできます。コードでは、APDS-9960を初期化してからloop関数に入ります。そこでは色データが利用可能になるまで待機します。読み取り可能になると、APDS.readColor()で色を読み取り、表面との近接度も取得します。各RGB成分は0〜2^16-1の数値から、その値を総和で割った比率に変換されます。

スキャンリグ

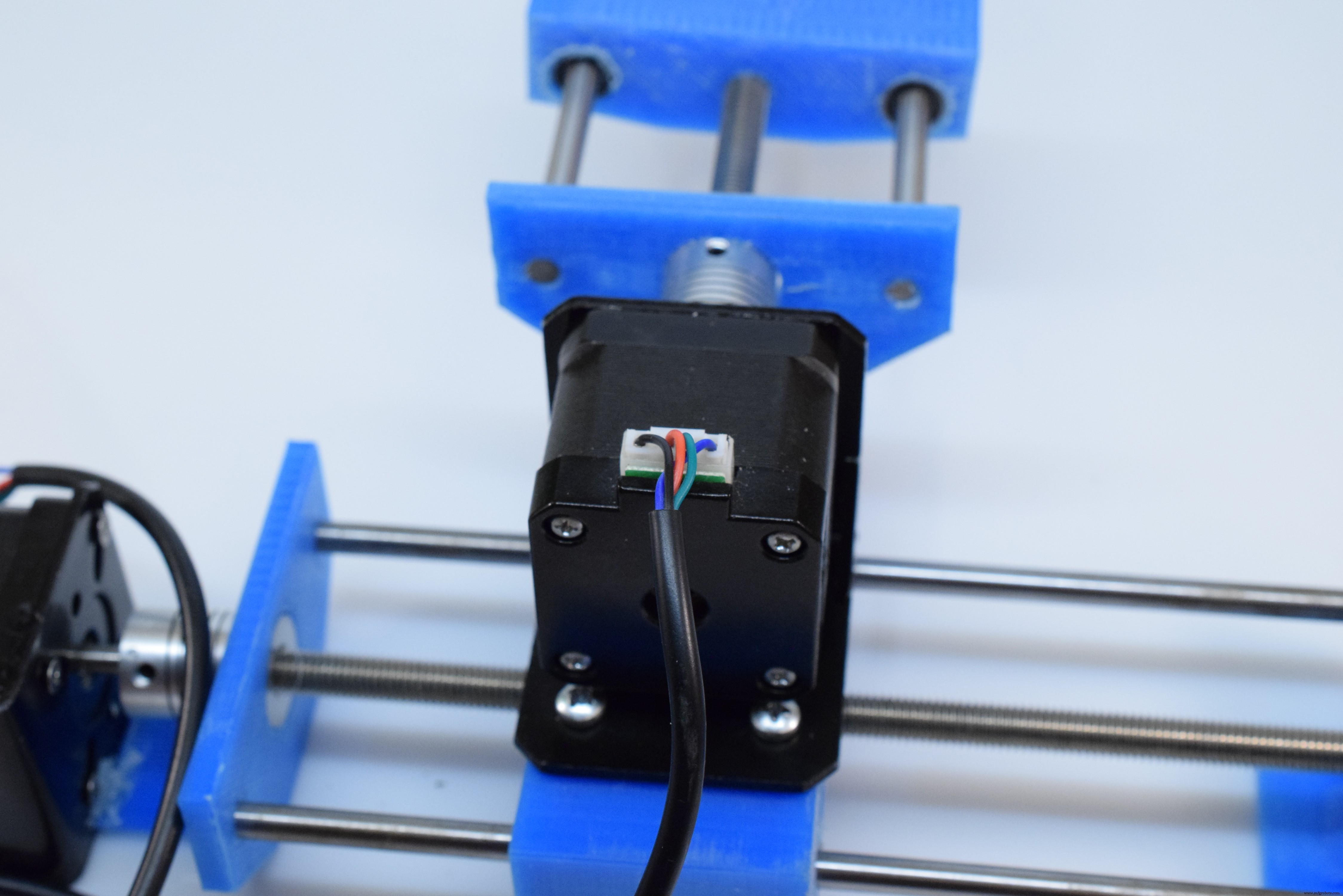

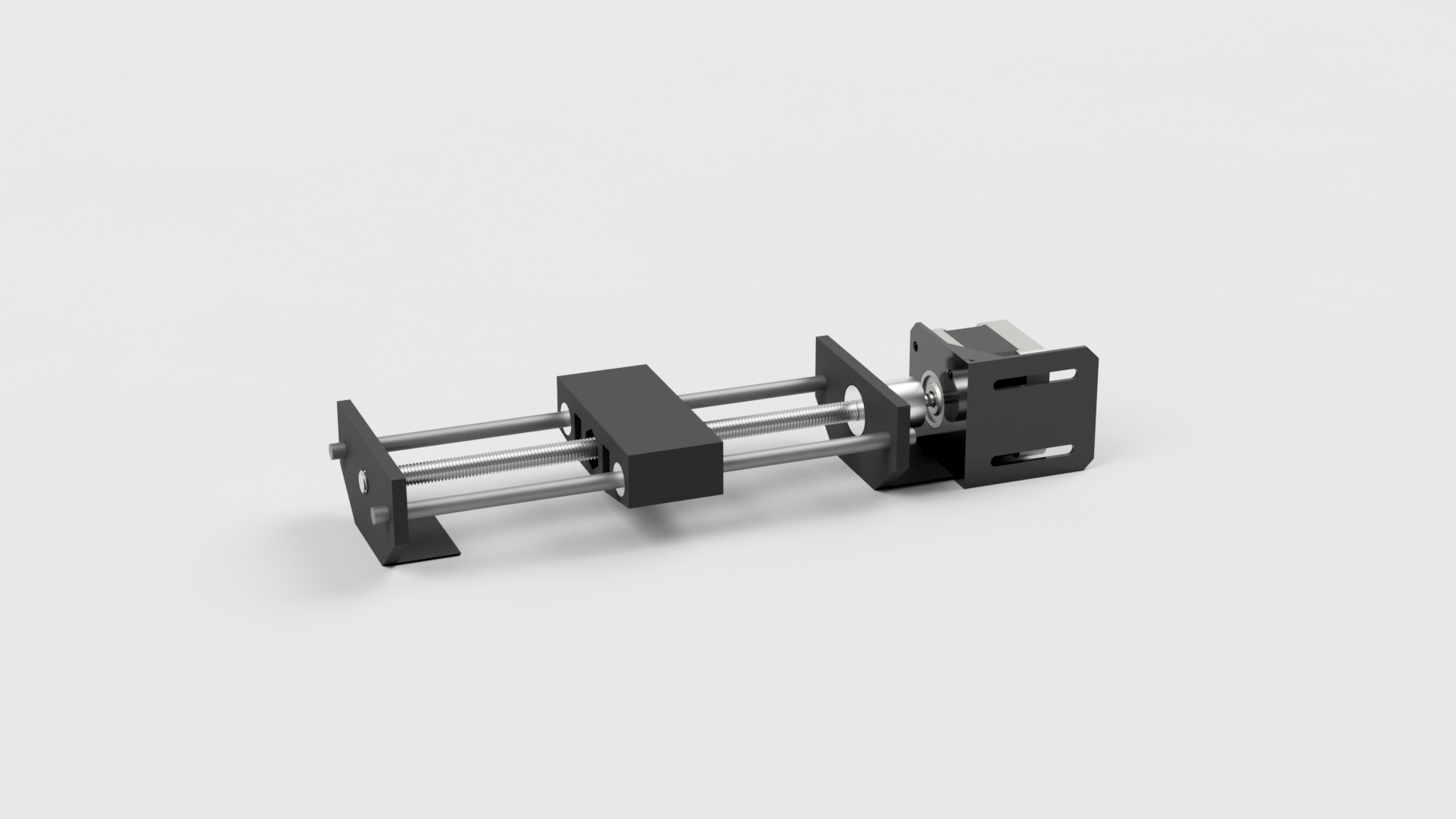

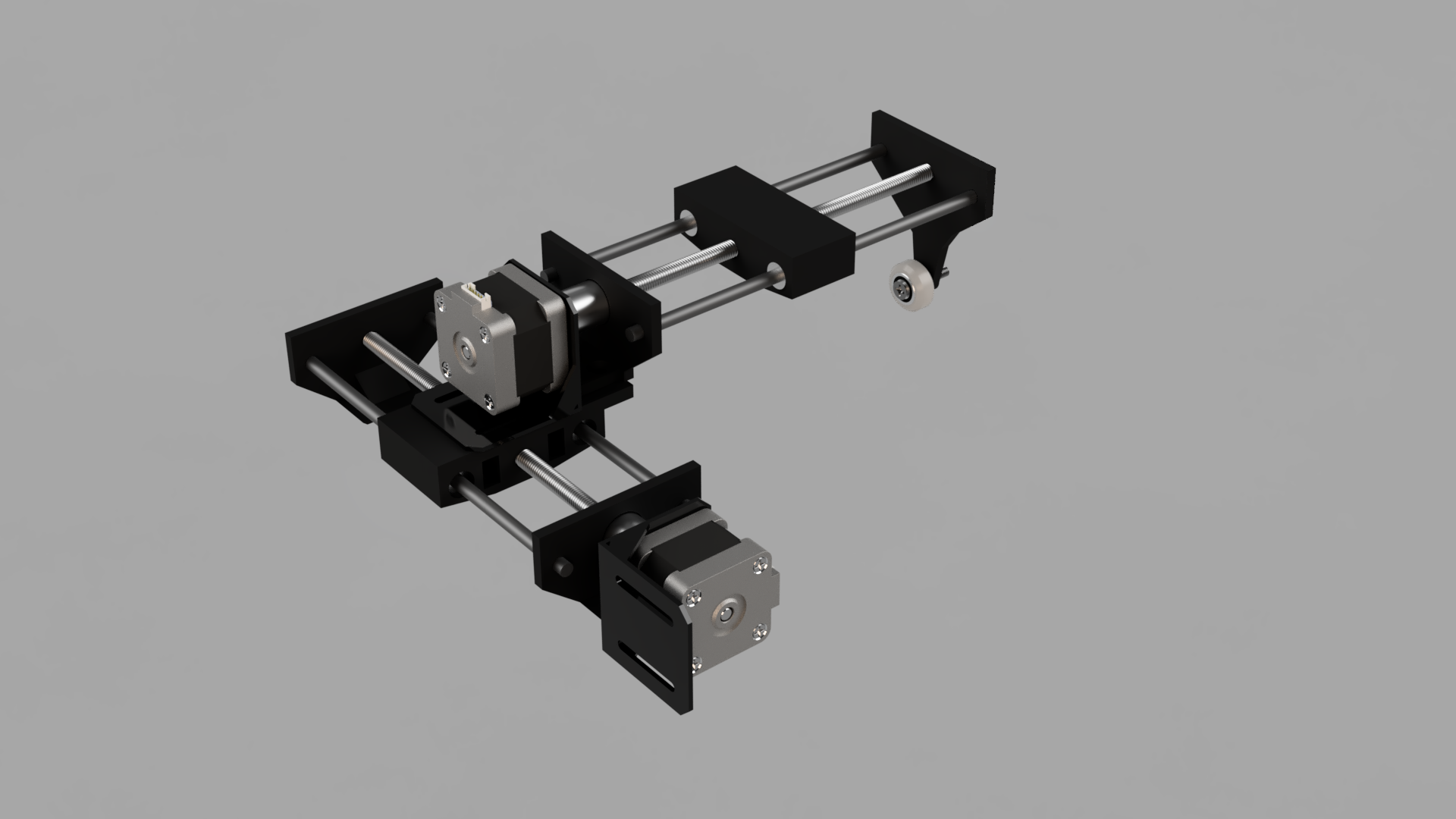

葉の色をスキャンするため、リグを2軸で動かして、オンボードのAPDS-9960の下に葉の様々な位置を通過させます。各軸はリードスクリューを時計回りまたは反時計回りに回転させ、ブロックをどちらかの方向に移動させます。システム全体はFusion 360で設計しました。以下は設計レンダリングです：

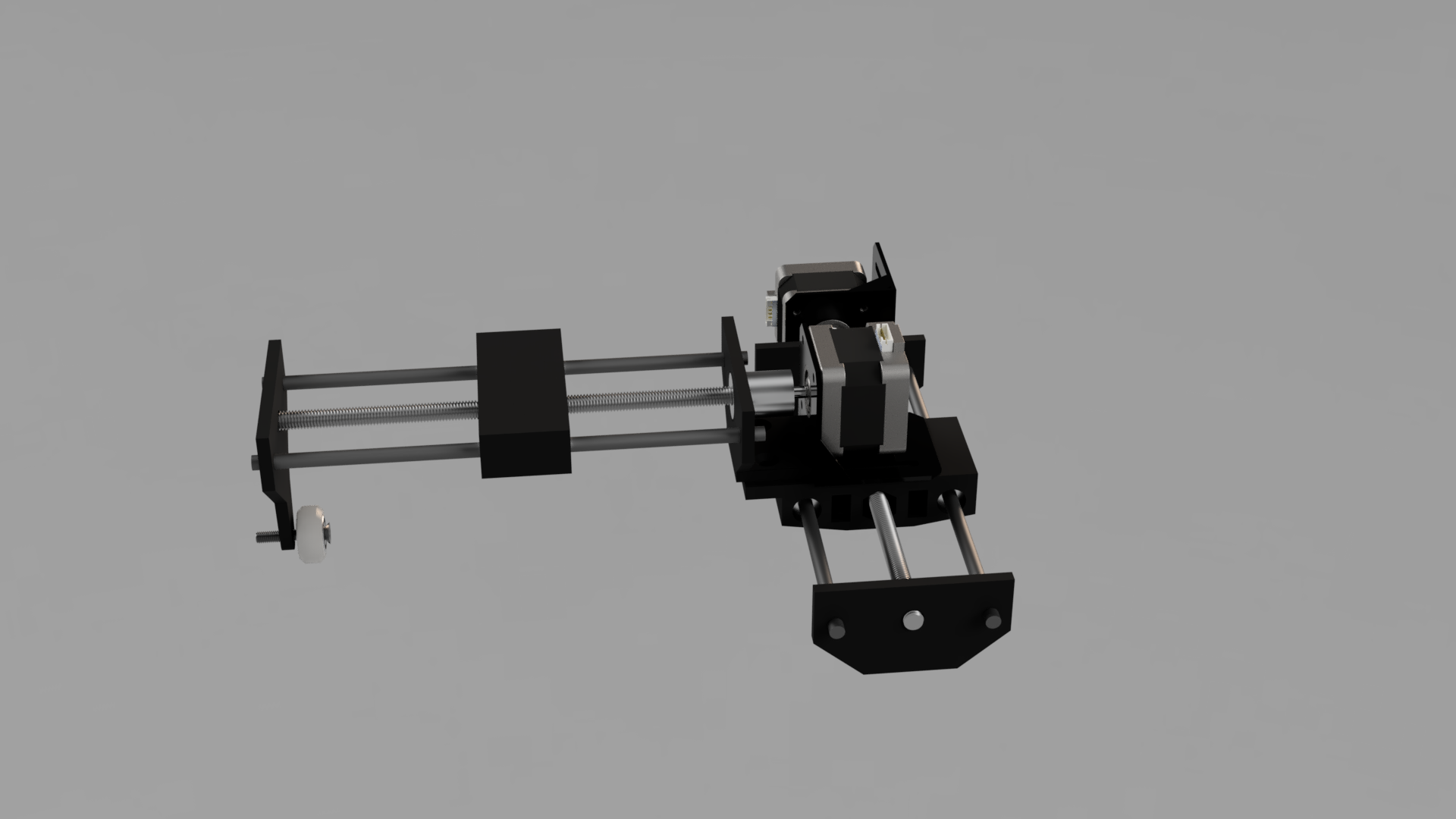

X軸がY軸の上に乗る構造で、上部ブロックが両軸で移動可能です。Y軸にはステッピングモーターの重量を支える追加のVホイールがあります。パーツは約45%インフィルのPLAでプリントしました。

データ収集

システム起動時、ステッピングモーターは位置を把握していないため、リミットスイッチに当たるまでステップごとに原点へ移動してホーミングを行います。次にAPDS-9960を初期化します。境界ボックスを2つの2要素配列（対角の角）で定義します。この2地点間でランダムな点を選び、その間の色を読み取りながらステッピングモーターをその位置まで動かします。

色情報の処理と送信

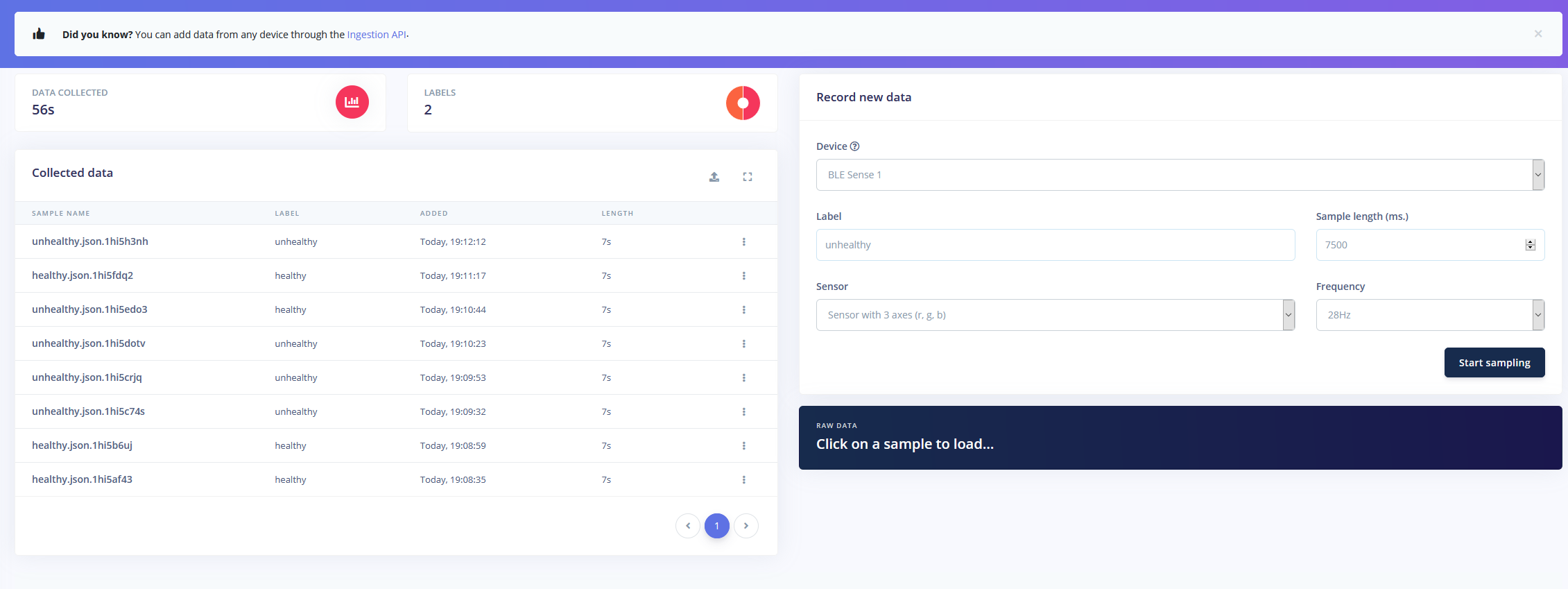

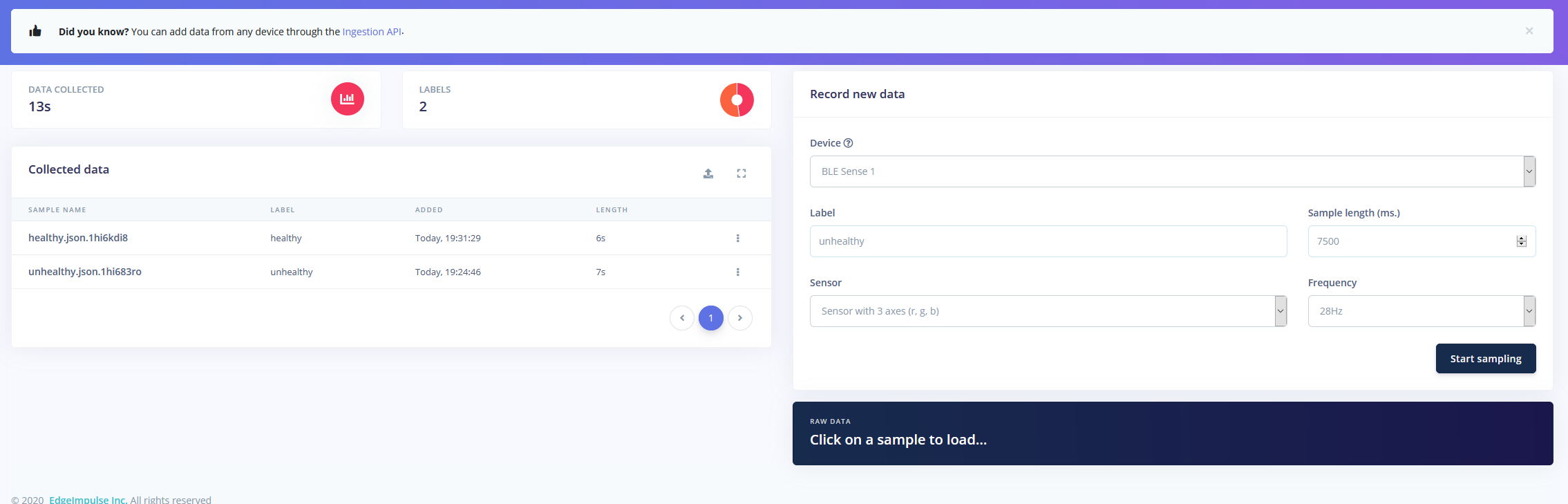

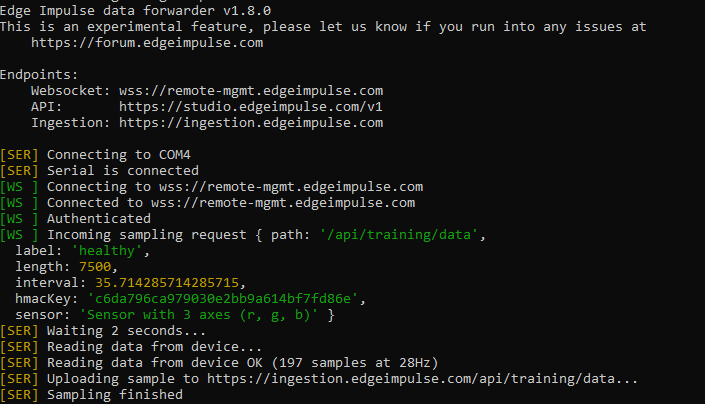

色はAPDS.readColor()で読み取ります。総和を計算した後、パーセンテージを算出し、Serial.printf()でUSB経由で送信します。値はカンマ区切り、各読み取りは改行文字で区切られます。データフォワーダープログラムで受信すると、指定されたラベル（健全または不健全）としてEdge Impulseクラウドプロジェクトに訓練データとして送信されます。

モデルの訓練

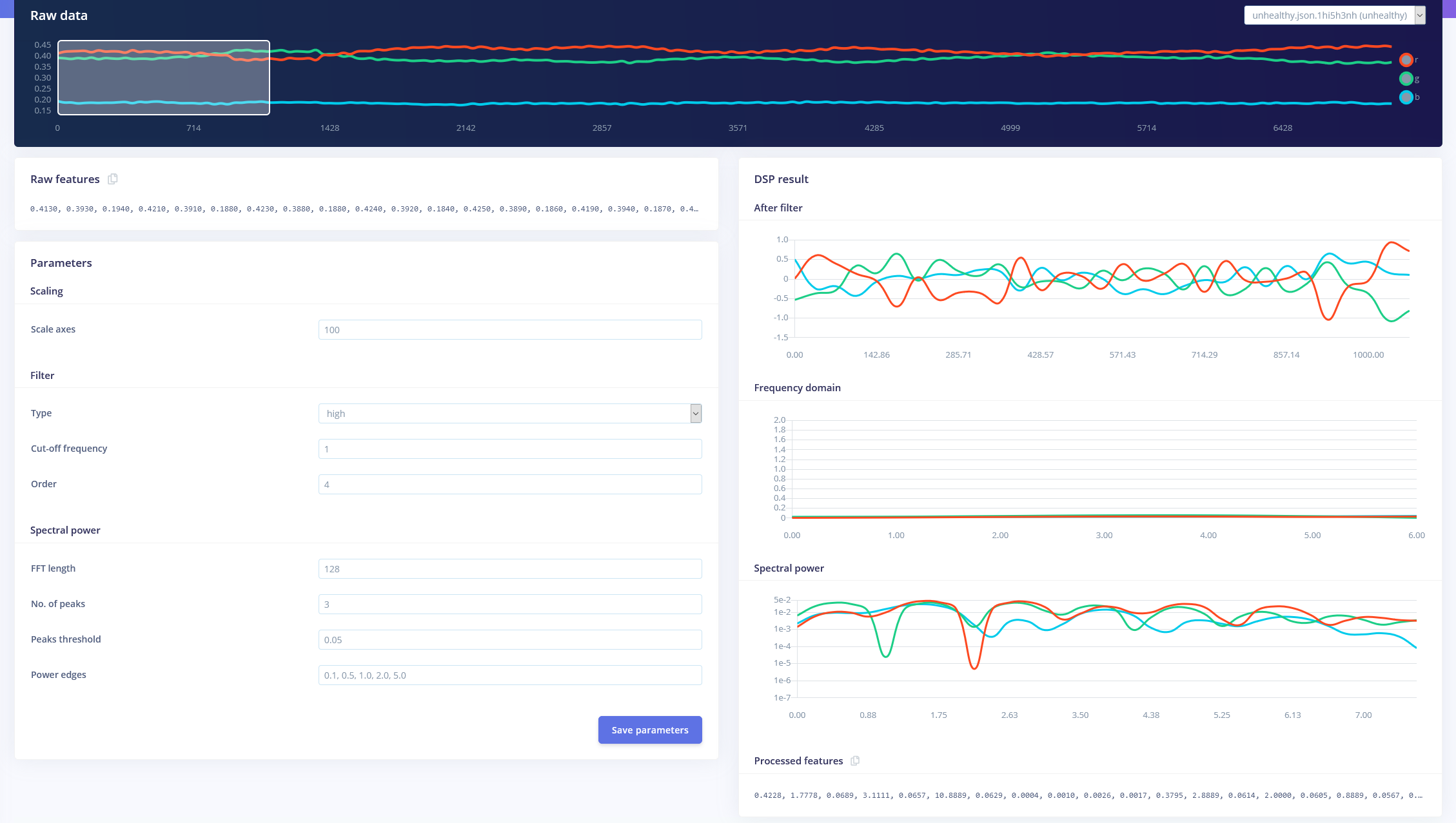

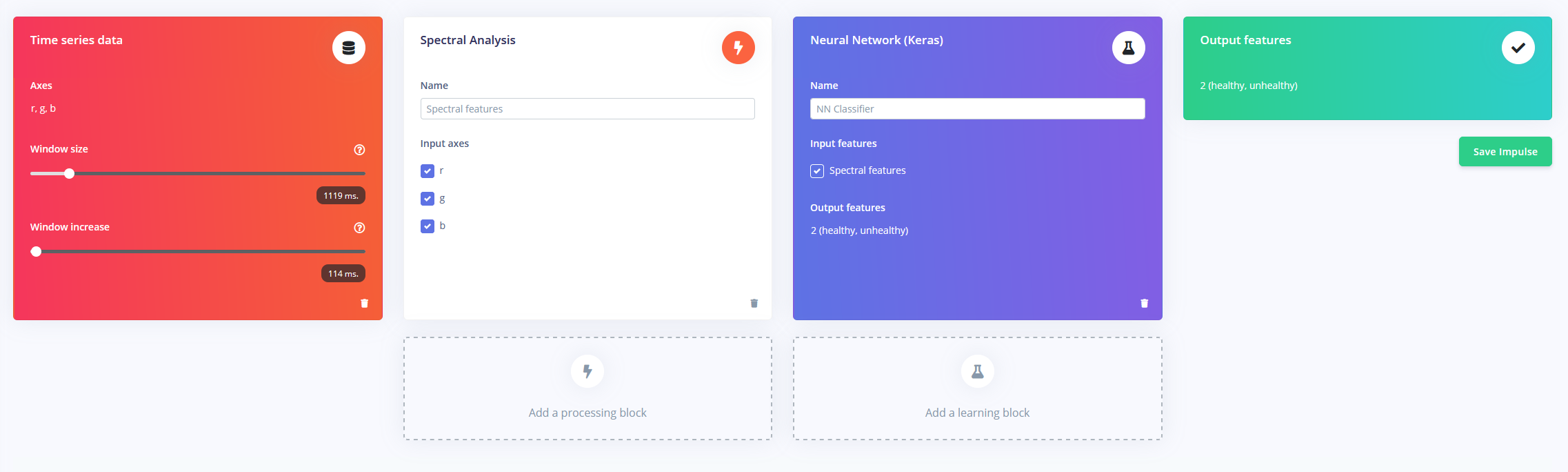

全訓練データを収集後、健全な葉と不健全な葉を区別するモデルを作ります。3軸時系列、スペクトル分析ブロック、Kerasブロックで構成されるインパルスを使用しました。以下のスクリーンショットは、データから特徴を生成する方法を示しています：

テスト

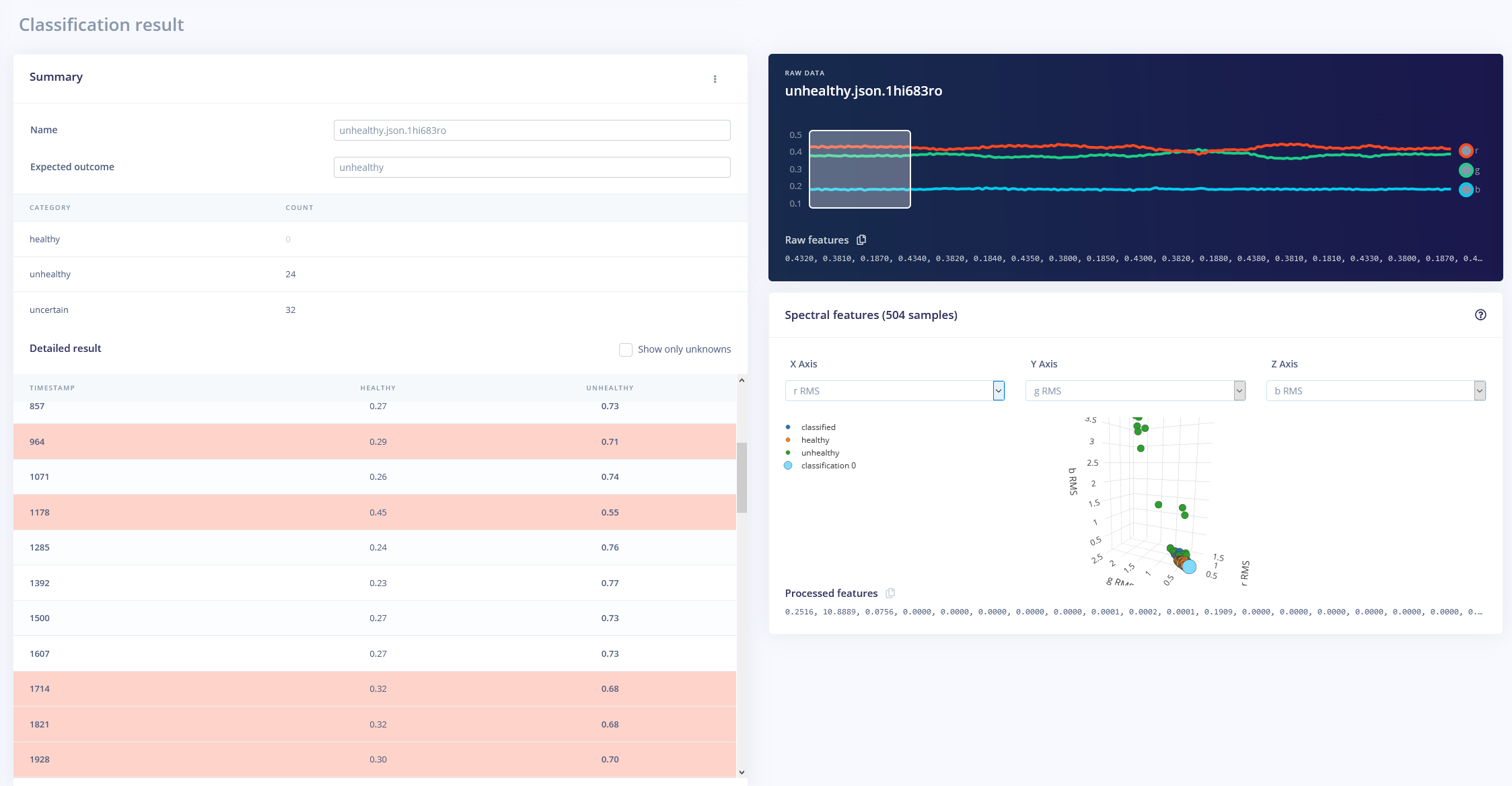

新しいテストデータ（不健全な葉）を収集してモデルをテストしました。モデルの精度は約63%で、テスト特徴を通すとほとんどの場合正しく分類できました。

訓練データを増やし、学習速度を落とすことで精度を向上できます。

コード

leafReader.ino (C/C++)

#include
#include
#include
#include "pinDefs.h"

int r, g, b, c, p;
float sum;
AccelStepper xStepper(AccelStepper::DRIVER, STEPPER_1_STEP, STEPPER_1_DIR);
AccelStepper yStepper(AccelStepper::DRIVER, STEPPER_2_STEP, STEPPER_2_DIR);
MultiStepper steppers;

// 境界ボックス内でランダムな位置を選択
const long boundingBox[2][2] = { {0, 0}, {40, 40} };

void setup() {
  Serial.begin(115200);
  while(!Serial);
  if(!APDS.begin()) {
    Serial.println("Could not init APDS9960");
    while(1);
  }
  pinMode(X_AXIS_HOMING_SW, INPUT_PULLUP);
  pinMode(Y_AXIS_HOMING_SW, INPUT_PULLUP);

  xStepper.setPinsInverted(X_AXIS_DIR);
  yStepper.setPinsInverted(Y_AXIS_DIR);
  xStepper.setMaxSpeed(150);
  yStepper.setMaxSpeed(150);
  steppers.addStepper(xStepper);
  steppers.addStepper(yStepper);
  homeMotors();
}

void loop() {
  long randomPos[2];
  randomPos[0] = random(boundingBox[0][0], boundingBox[1][0]) * STEPS_PER_MM;
  randomPos[1] = random(boundingBox[0][1], boundingBox[1][1]) * STEPS_PER_MM;
  steppers.moveTo(randomPos);

  while(steppers.run()) {
    if(!APDS.colorAvailable() || !APDS.proximityAvailable()) {}
    else {
      APDS.readColor(r, g, b, c);
      sum = r + g + b;
      p = APDS.readProximity();
      if(!p && c > 10 && sum >= 0) {
        float rr = r / sum, gr = g / sum, br = b / sum;
        Serial.printf("%1.3f,%1.3f,%1.3f\n", rr, gr, br);
      }
    }
  }
}

void homeMotors() {
  // X軸ホーミング
  while(digitalRead(X_AXIS_HOMING_SW)) xStepper.move(-1);
  // Y軸ホーミング
  while(digitalRead(Y_AXIS_HOMING_SW)) yStepper.move(-1);
  xStepper.setCurrentPosition(0);
  yStepper.setCurrentPosition(0);
}

pinDefs.h (C/C++)

#define STEPPER_1_STEP 2
#define STEPPER_1_DIR 3
#define STEPPER_2_STEP 4
#define STEPPER_2_DIR 5
#define X_AXIS_HOMING_SW 6
#define Y_AXIS_HOMING_SW 7
// true if inverted
#define X_AXIS_DIR false
#define Y_AXIS_DIR false
#define MICROSTEPS 1
#define STEPS_PER_MM 160 * MICROSTEPS

カスタムパーツとエンクロージャ

3Dプリント用パーツ

CADファイル：thingiverse.com

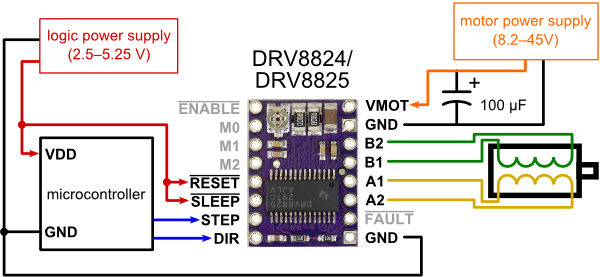

回路図
