DIY POVグローブ - Arduino Megaで作るLED球体ディスプレイ

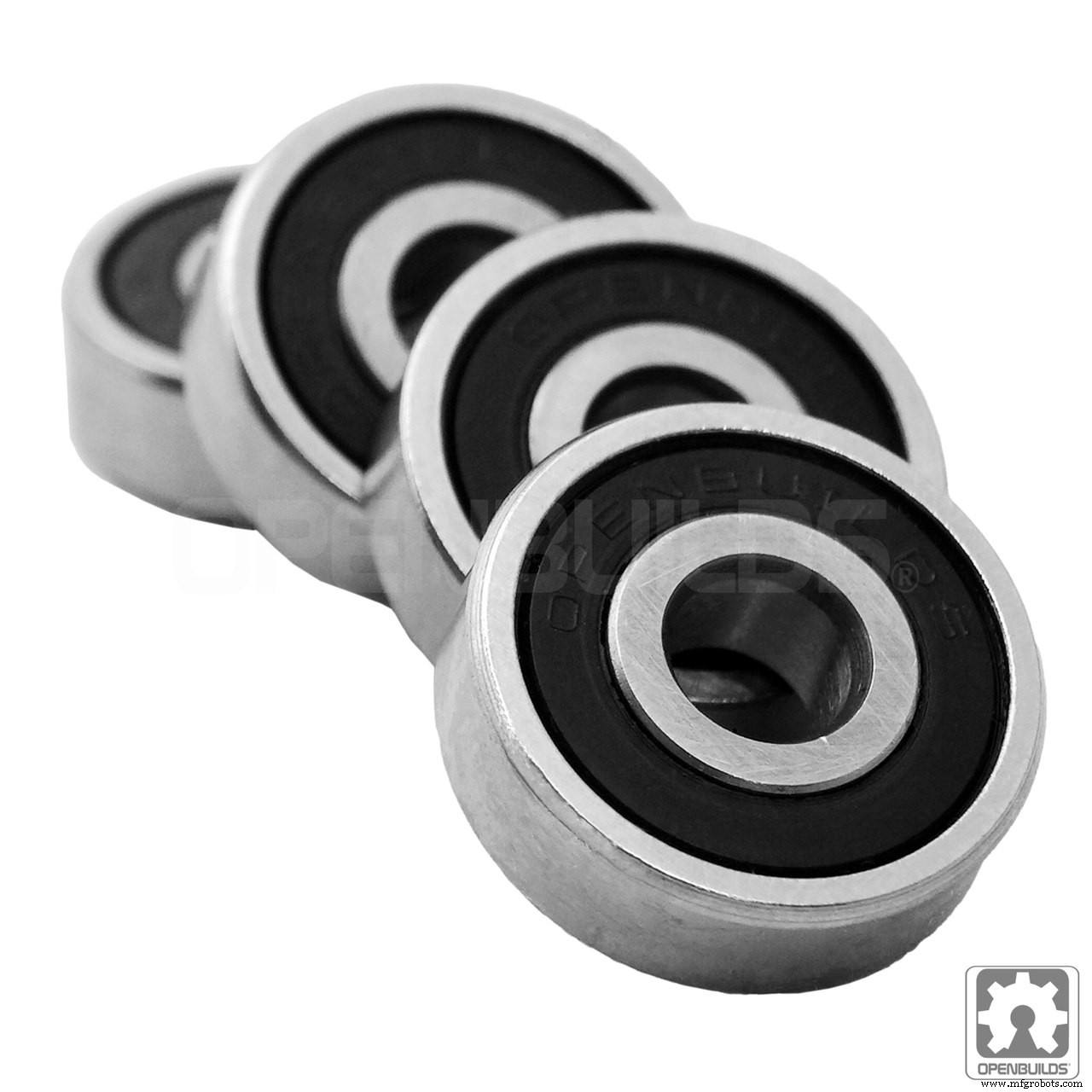

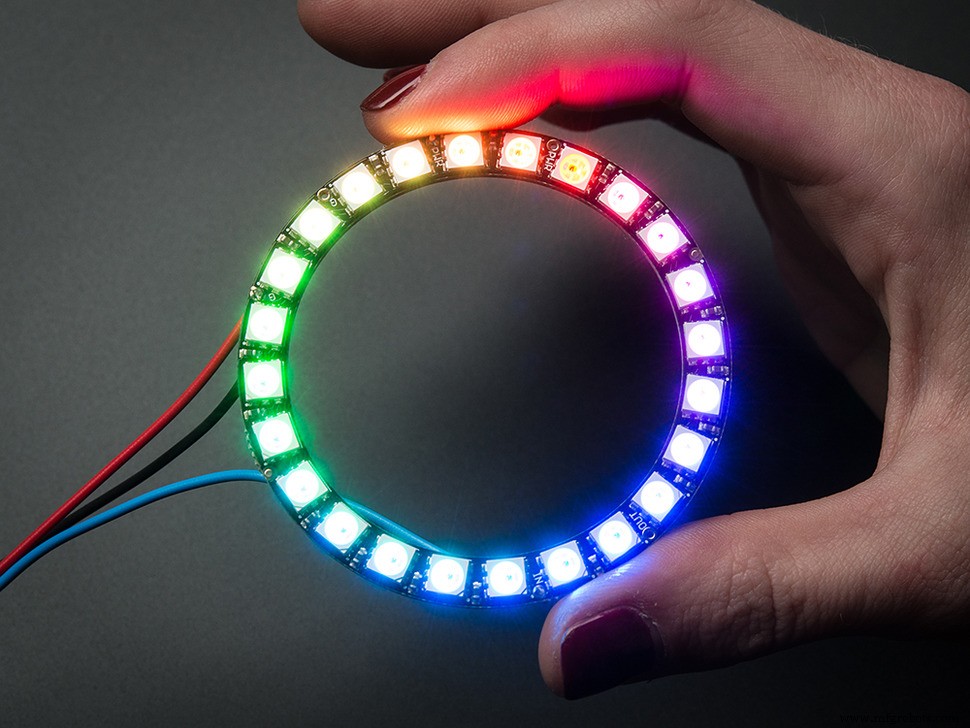

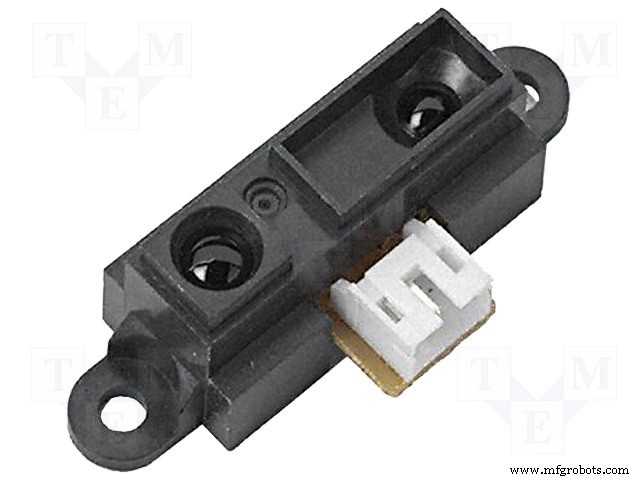

必要な部品と材料

必要な工具と機械

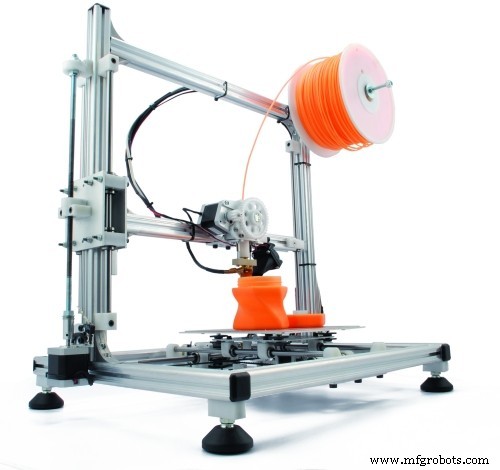

• 3Dプリンター

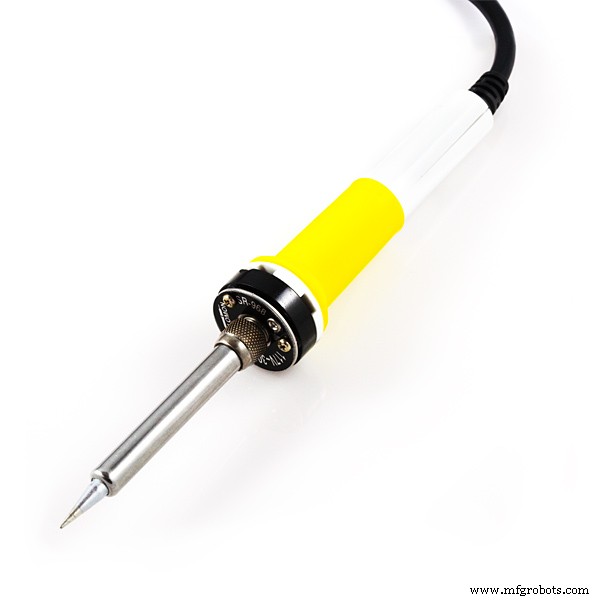

• はんだごて

プロジェクト概要

メイカーの皆さん、今日はPersistence of Vision（残像効果/POV）グローブの制作を紹介します。

POV（残像効果）とは

交流電源の照明は実際には60Hz（秒間60回）で点滅していますが、人間の脳はこれを連続した光として認識します。この原理を利用し、単一列のLEDを高速回転させることで球体画像を描画します。

今回は半円あたり58個、合計116個のLEDを使用。円形フレームは3Dプリンターで出力します。詳細は動画を参照してください。

コード

d_nya.ino

#include "FastLED.h"
#define NUM_LEDS 58
#define DATA_PIN 6
unsigned char i;
unsigned char m;
unsigned int wait = 1;
unsigned int wait2 = 10;
byte hall = 0;
CRGB leds[NUM_LEDS];

// ハートパターンデータ（40行×75列）
bool kalp[40][75] = {
  {0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,0,0,0,0,1,1,0,0,0,1,1,1,0,0,0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0},
  {0,0,0,0,0,0,0,0,0,0,0,0,0,1,1,1,1,1,1,1,1,0,0,1,1,1,1,1,1,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,1,1,0,0,0,1,1,1,1,1,1,0,0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0},
  // ...（中略：全40行のパターンデータ）...
  {0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1,1,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0}
};

void setup() {
  FastLED.addLeds<WS2812B, DATA_PIN, RGB>(leds, NUM_LEDS);
  attachInterrupt(1, LEDiyak, RISING); // ホールセンサー割り込み
  for (int i = 0; i < 58; i++) {
    leds[i] = CRGB::Black;
  }
  FastLED.show();
}

void LEDiyak() {
  hall++;
  if(hall > 2) hall = 0;
}

void loop() {
  if (hall > 0) {
    // パターン表示（75フレーム×40段）
    for (m = 0; m < 75; m++) {
      for (i = 0; i < 40; i++) {
        if (kalp[i][m] == 1) {
          leds[i + 7] = CRGB::Green;
        } else {
          leds[i + 7] = CRGB::Blue;
        }
      }
      FastLED.show();
      delayMicroseconds(wait);
    }
    // クリア期間
    for (int i = 0; i < 58; i++) leds[i] = CRGB::Blue;
    FastLED.show();
    delayMicroseconds(wait2);
    for (int i = 0; i < 58; i++) leds[i] = CRGB::White;
    FastLED.show();
    delayMicroseconds(wait2);
  }
}

回路図
