Android Thingsワードクロック – あなたの言葉で時を刻む

部品と用品

部品	数量	備考
Raspberry Pi 3 Model B	1
Arduino Nano R3	1	WS2812B LED使用時の中継用
NeoPixelストリップ（WS2801またはWS2812B）	1
写真立て（フレーム）	1
レーザーカット文字レイアウト	1
余分な木材（レイアウトと同サイズ）	1	LED遮光用スペーサー

必要な工具と機械

• はんだごて（汎用）

アプリとオンラインサービス

• Google Android Things
• Google Firebase
• Google Actions on Google

このプロジェクトについて

ユーザーの母国語で時刻を読み上げる時計があったら？ それが実現しました！

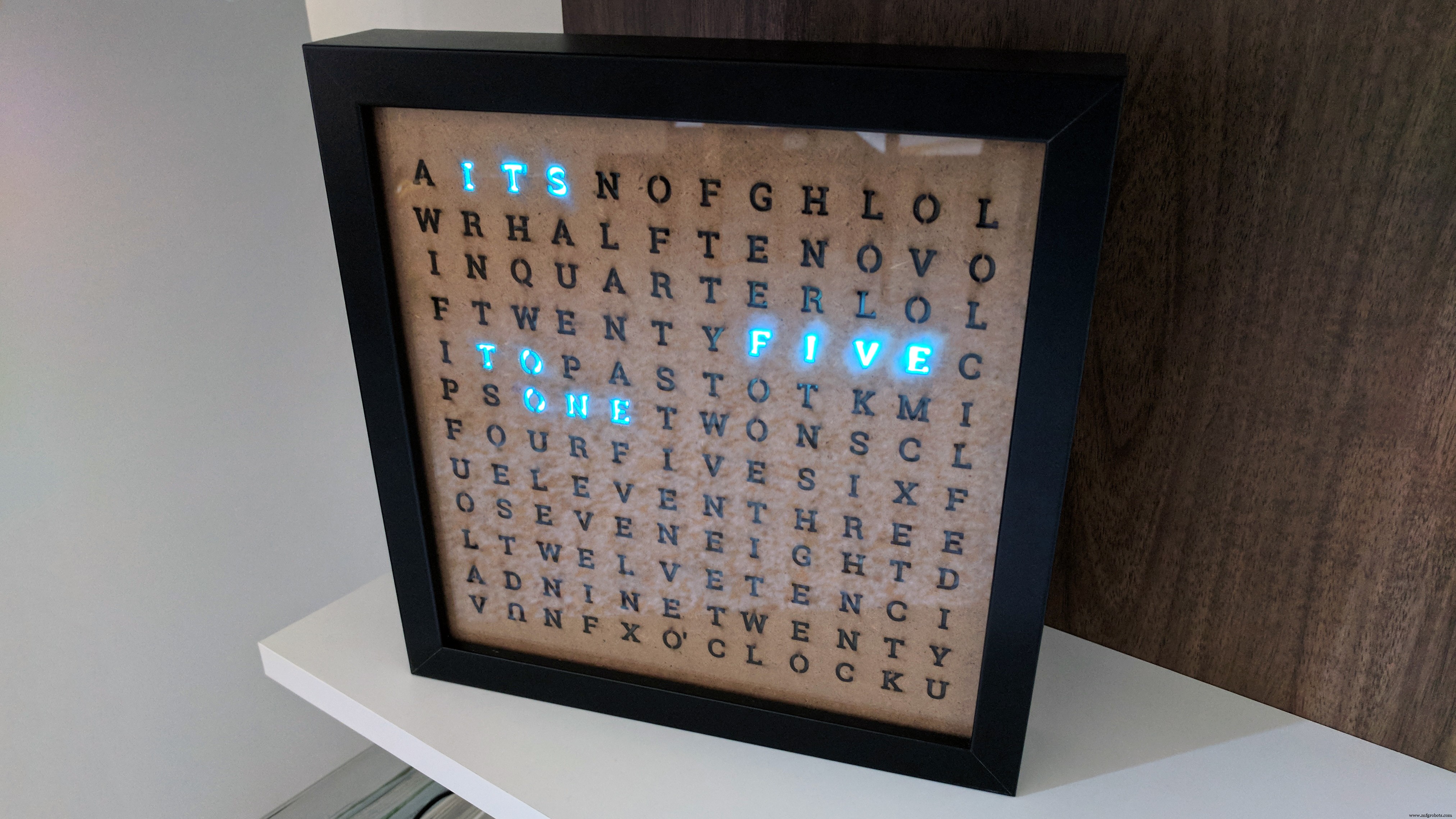

このクロックの核心概念は、日中は現在時刻を単語で表すのに必要な文字だけを点灯させ、それ以外は消灯させることです。

スマートホームデバイスの好例で、Googleアシスタントとシームレスに統合され、音声コマンドで自然な操作が可能。インテリアとしても美しく、リビングに置けます。

自作手順

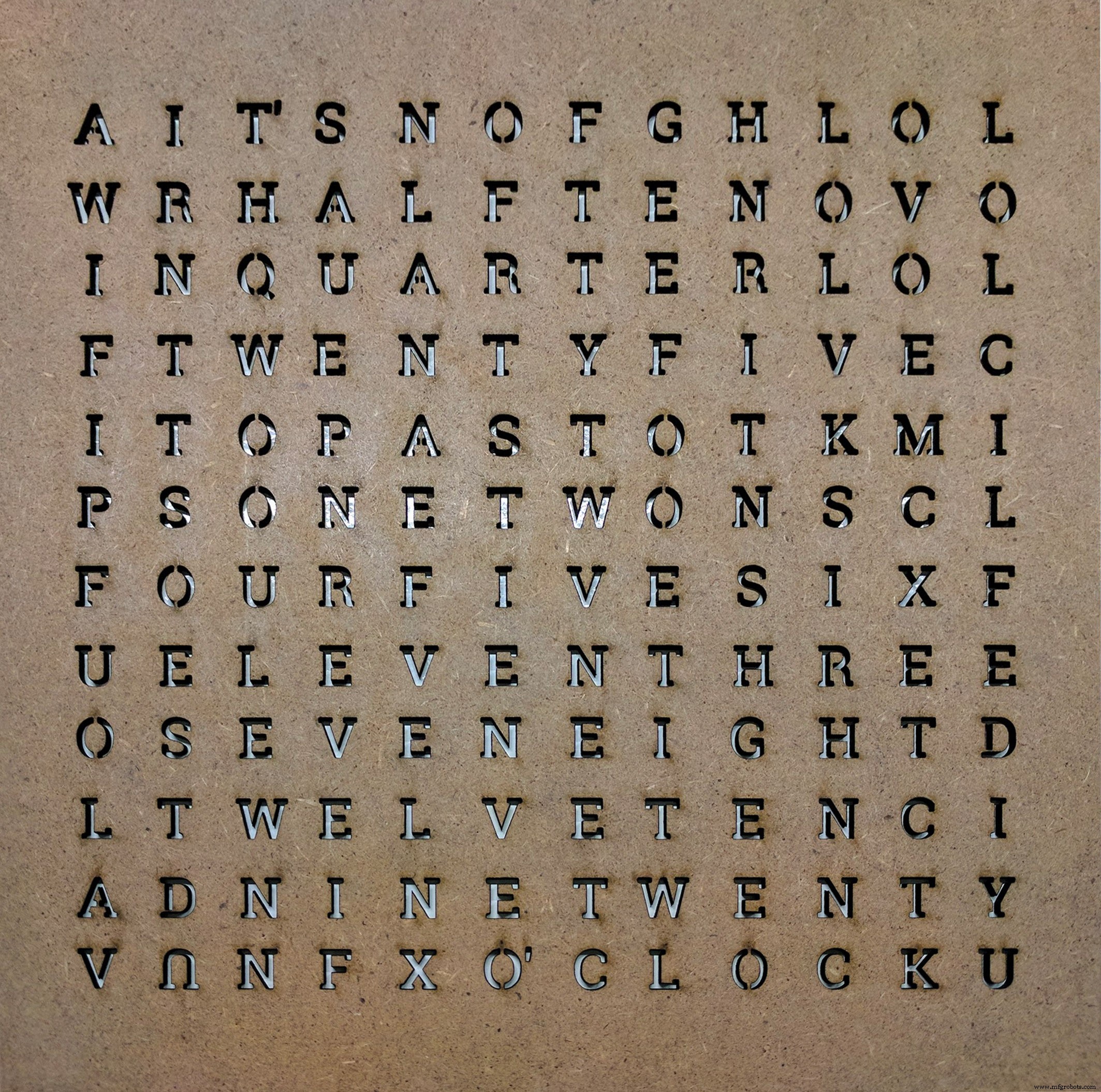

まず、全文字を配置したレイアウトを作成し、写真立てに収まるサイズでレーザーカットします。文字間隔はLEDストリップのLEDピッチと合わせてください。

プロジェクトリポジトリに英語版とイタリア語版のベクターファイルを用意しています（他言語も追加予定）。

• 英語版レーザーカットレイアウト
• イタリア語版レーザーカットレイアウト

LEDストリップはWS2801とWS2812Bの両方に対応。違いは：

• WS2801：Raspberry Pi（または他のAndroid Things対応ボード）に直接接続可能。
• WS2812B：別途制御ユニットが必要（私はArduino NanoをUSBシリアルでAndroid Thingsボードに接続して使用）。

リポジトリのAndroid Thingsアプリソースコードには、両LED形式用のバリエーションとそれぞれの回路図が含まれています。

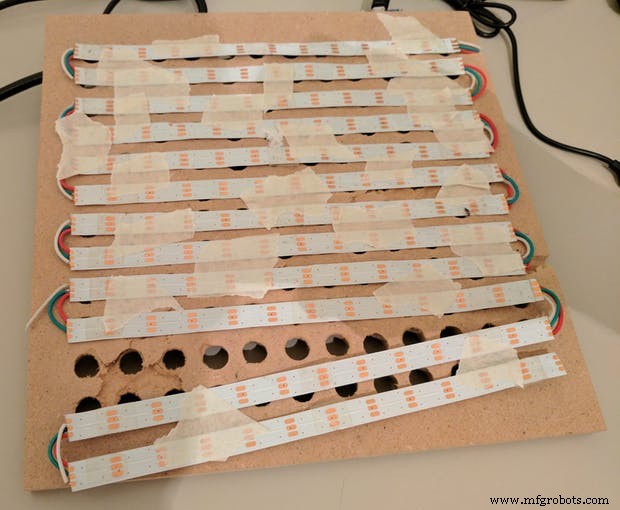

LEDストリップを切断・再接続し、ジグザグパターンに配置して文字レイアウトの裏側に設置します。各LEDが1文字を照らす役割を持ちます。

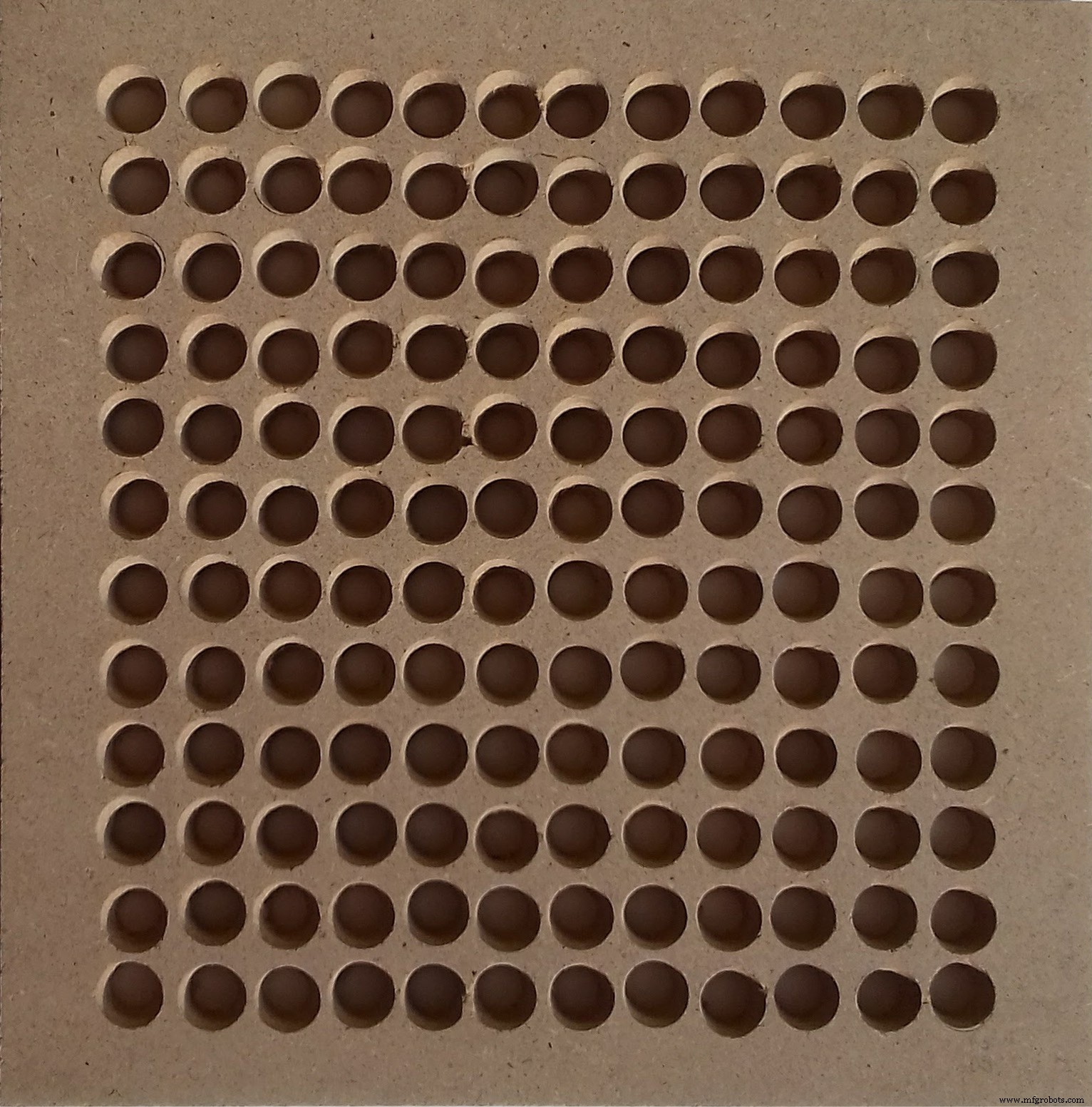

1つのLEDの光が隣の文字に漏れないよう、文字ごとに穴を開けた木材スペーサーを用意しました。文字全体を覆うサイズの穴を、レイアウトと同じピッチで開けます。

LEDを穴の中に配置し、テープで固定します。

文字レイアウトを写真立てに入れ（前面から正しく読める向き）、その上からLED入りスペーサーを重ねます。

選んだLED形式に合わせてAndroid Thingsボードに接続します。

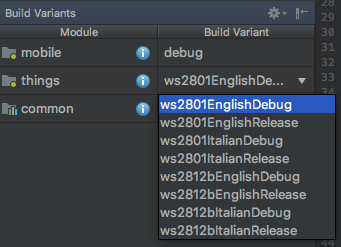

Android Studioでビルドする前に、Build Variantsメニューから正しいバージョンを選択してください。

言語（英語/イタリア語）× LED形式（WS2801/WS2812B）の組み合わせごとにバリアントが用意されています。

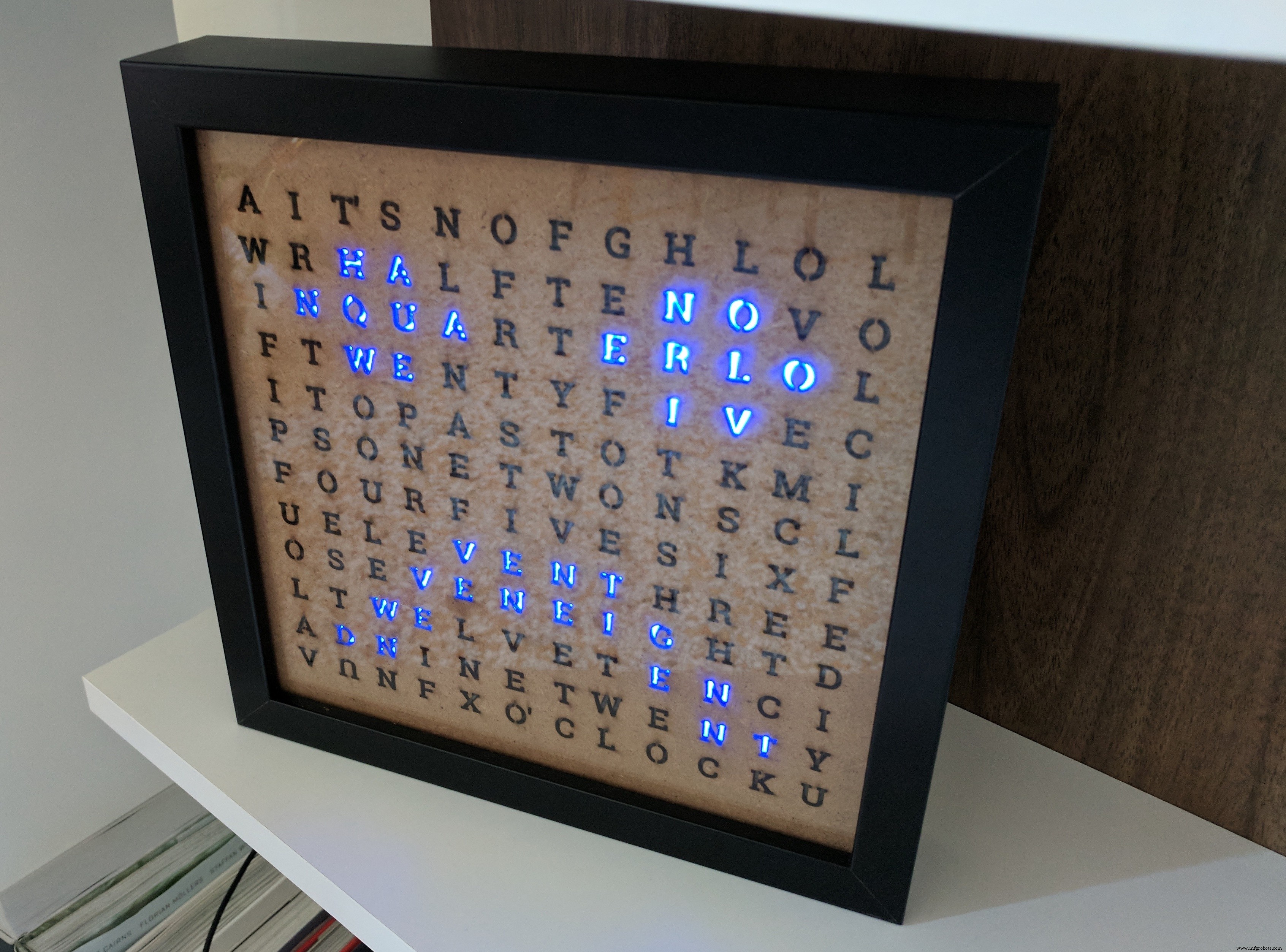

アプリをビルドしてAndroid Thingsボードで実行し、WiFiパラメータを設定します。インターネット接続があれば、Androidが自動的に現在時刻を取得し、該当する文字を点灯させて時刻を表示します。

再起動後にインターネット接続がない場合は、適切なエラー状態を表示します。

Androidコンパニオンアプリ

GitHubリポジトリには、LEDの色やタイムゾーン（近日対応）を変更できるAndroidモバイルコンパニオンアプリのコードも含まれています。

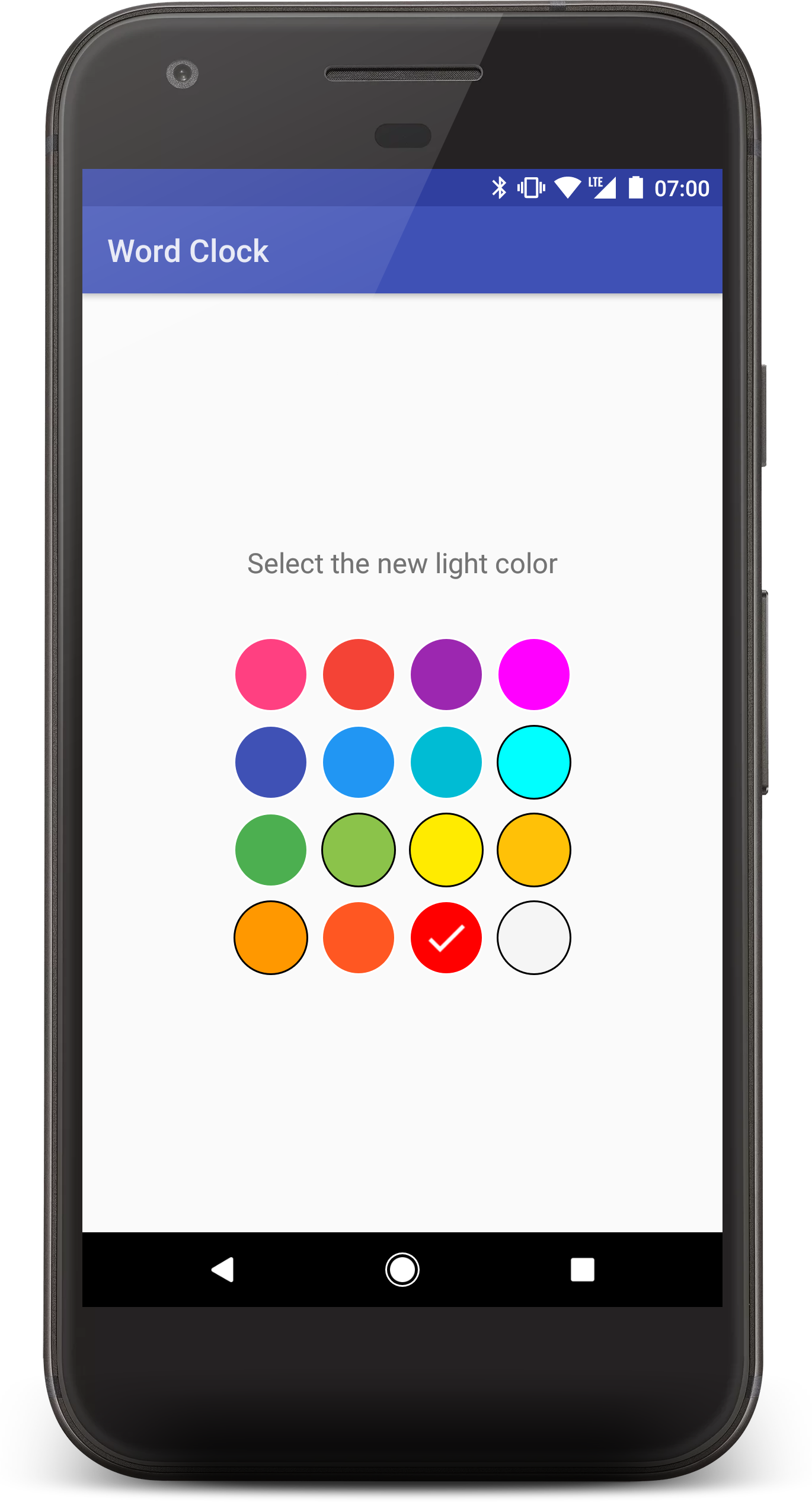

インストール・起動すると、Android Nearby APIを使って設定不要で近くのクロックを検出。カラーパレットが表示され、色を選ぶと即座にLEDが更新されます。

スマートホーム連携

Googleアシスタント経由でLED色を変更可能です。Firebase Functionsをトリガーし、Firebase Realtime Databaseの値を更新。Android Thingsボードがそれを読み取り、実機に反映します。

リポジトリにSmart Home設定手順の全てがあり、完則すれば色と明るさを音声で制御できます（動画参照）。

コード

Android Things Word Clock on GitHub

https://github.com/danybony/word-clock/tree/master/AndroidThings

回路図

WS2801 LEDストリップの4線をAndroid Thingsボードに直接接続

ws2801_NrdL4yHYgS.fzz

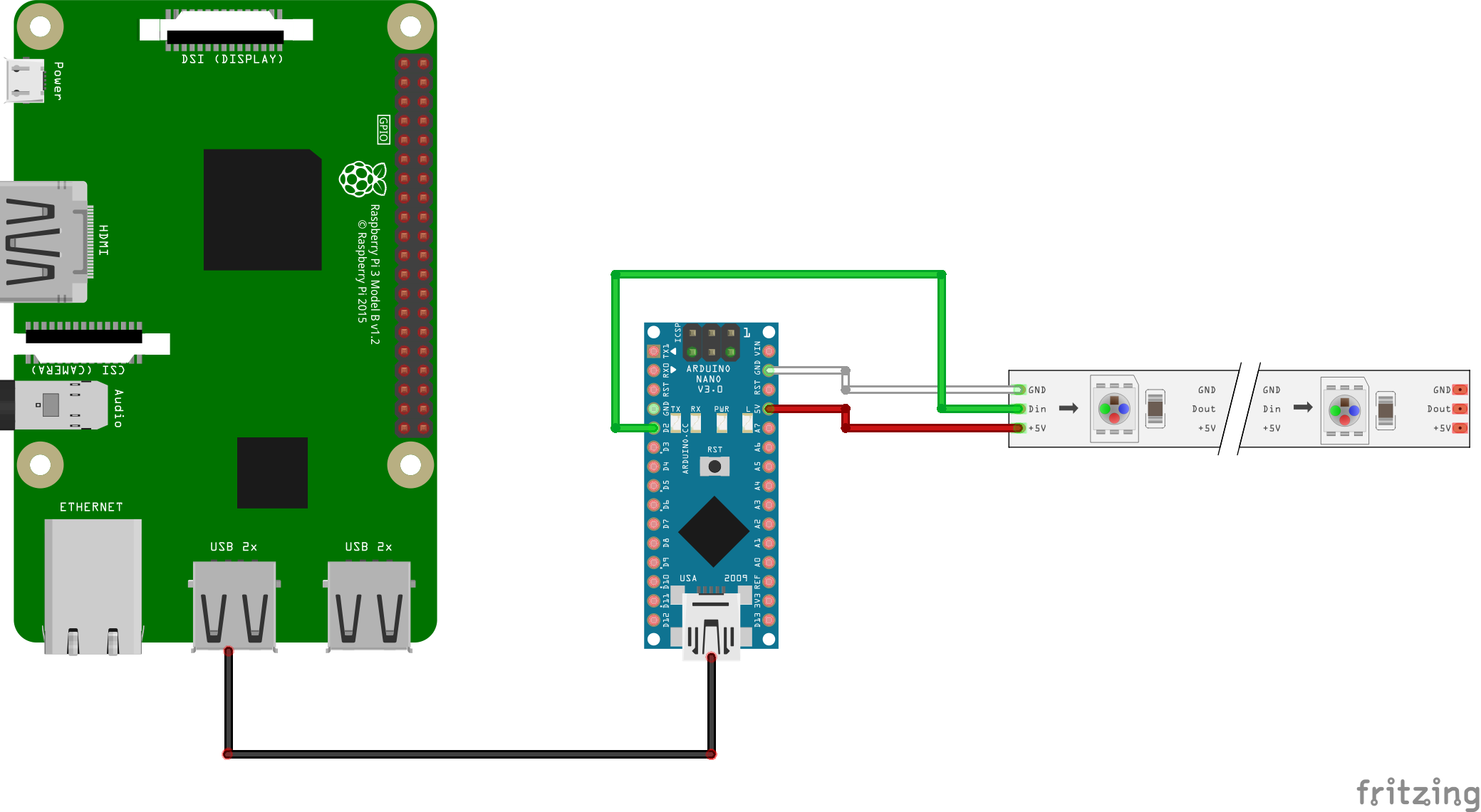

WS2812B LED使用時は、Arduino Nanoを中継としてLEDとAndroid Thingsボードの間に配置

ws2812b_dE6hG5tmEZ.fzz
