Arduino / MCUを搭載したAndroidモーションディテクターカメラ

このプロジェクトについて

こんにちは、みんな。私たちのスマートフォンには、さまざまな種類のセンサーがあります。これらは、さまざまなタイプのアプリケーションで使用されます。ただし、スマートフォンにセンサーを追加する必要がある場合もあります。このためには、Arduino / Microコントローラーを使用する必要があります。タイトルから、モーションセンサーについて説明していただきたいと思います。ええ、スマートフォンとArduinoでモーションディテクターカメラを作ることは可能です。

始めましょう

まず、イヤホンの左右のオーディオアウトワイヤーを切断します。赤（マイク）と黒（アース）のワイヤーが表示されます。これらのワイヤにジャンパー線を取り付けます 。

配線

以下の手順に従ってArduino回路を作成します。

• Arduinoピン2 <---->白色LED

• Arduinoピン6 <---->トリング（ソナーセンサー）

• Arduinoピン7 <---->エコー（ソナーセンサー）

ソナーセンサーに5vを与えます。

イヤホン：

• 赤いワイヤー<----> LDRの片足

• 黒いワイヤー<----> LDRの他の脚

（LDRは白色LEDに面している必要があります。黒色のスコッチテープを使用してLDRとLEDを分離することもできます。）

Arduinoの電源を入れ、イヤホンジャックをスマートフォンに接続します。次に、スマートフォンでカメラアプリを開きます。ソナーセンサーの前に物を置くと、携帯電話が写真を撮り始めるのがわかります。次に、そのための素敵なケーシングを作ります。 :)

おめでとう！最後に、独自のモーション検知カメラを作成しました。

仕組み

もちろん、あなたはそれがどのように機能するかについて考えています。ソナーセンサーがどのように機能するかをご存知だと思います。そうでない場合は、このビデオを見ることができます。すべてのイヤホンには、カメラアプリを開いたときにスマートフォンでシャッターボタンとして機能する音量ボタンがあります。イヤホンの音量ボタンは、固定値の抵抗内でマイクとアースに接続されています。そして、LDRは光の存在に応じて抵抗を変化させます。このために、LDRの前に高輝度LEDを接続しました。 ArduinoがLEDをオンにすると、LDRの抵抗が減少します。

次に、LDRは音量ボタンとして機能し、シャッターボタンをトリガーして写真をキャプチャします。 LEDとLDRの組み合わせは、オプトカプラーとも呼ばれます。

Arduino Unoを使用してゲーム用ステアリングホイールを作成する最良の方法：

コード

• Arduinoを搭載したAndroidモーションディテクターカメラ

Arduinoを搭載したAndroidモーションディテクターカメラ C / C ++

 #define pingTrig 6 #define pingEcho 7 int cameratrigger =2; int led =3; void setup（）{Serial.begin（9600）; pinMode（pingTrig、OUTPUT）; pinMode（pingEcho、INPUT）; delay（200）; pinMode（led、OUTPUT）; pinMode（cameratrigger、OUTPUT）; } void loop（）{長い期間、インチ、cm; digitalWrite（pingTrig、LOW）; delayMicroseconds（2）; digitalWrite（pingTrig、HIGH）; delayMicroseconds（10）; digitalWrite（pingTrig、LOW）;期間=pulseIn（pingEcho、HIGH）; cm =期間/ 29/2; Serial.print（ "->"）; Serial.println（cm）; if（cm <30）{digitalWrite（cameratrigger、HIGH）; digitalWrite（led、HIGH）; delay（200）; digitalWrite（cameratrigger、LOW）; digitalWrite（led、LOW）; delay（200）;}}

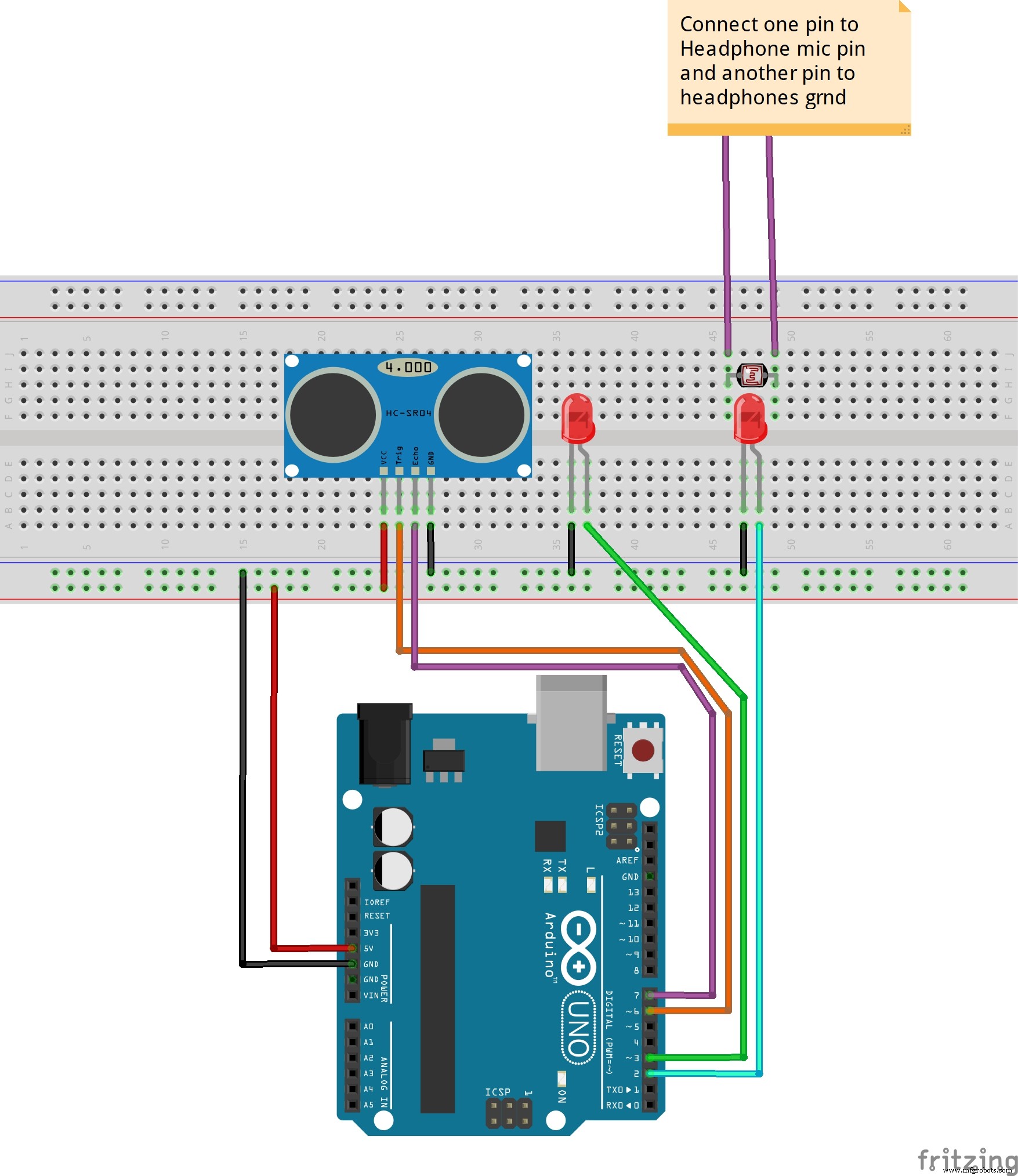

回路図
