アナログセンサー搭載・高精度圧力＆気流測定デバイス

必要なコンポーネントと用品

NXP MPXM2053GS	×	1
Analog Devices Instrumentation Amplifier, SO-8, 100 kHz, AD623ARZ	×	1
セラミックコンデンサ 0.1uF (汎用)	×	1
電解デカップリングコンデンサ 10uF (汎用)	×	1
Adafruit Standard LCD - 16x2 White on Blue	×	1

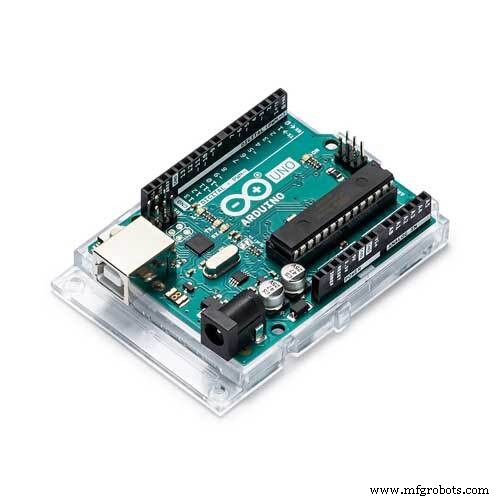

Arduino UNO	×	1

必要なツールと機器

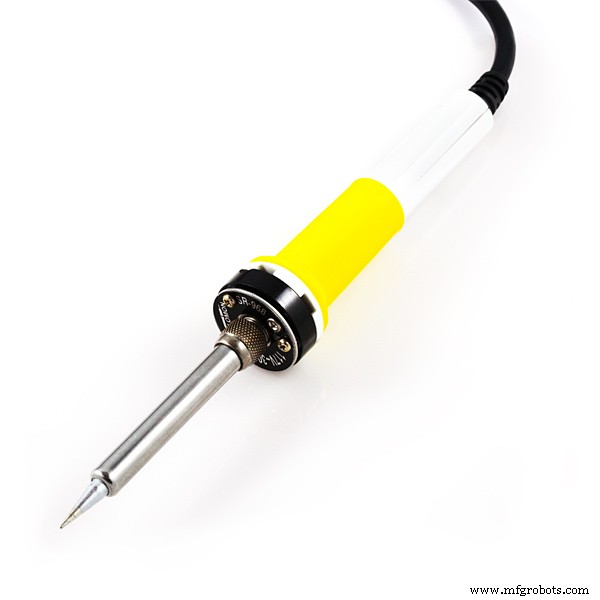

はんだごて (汎用)

このプロジェクトについて

コード

差圧から気流速度(m/s)への変換

アナログ圧力センサーで気流を測定。

#include <Wire.h> #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE); float CurrentReading; float Sum; float Average; float MeasuresN=2500 ; // 平均化する測定回数 float Flow; void setup() { Serial.begin(9600); lcd.begin(16,2); } void loop() { for (int i=0; i<MeasuresN; i++) { CurrentReading = analogRead(A0); Sum+=CurrentReading; delay(1); } Average=Sum/MeasuresN; Sum=0; // 0 m/s風速から正しく測定するには、アプリケーションに基づいた曲線方程式を見つける必要があります - 手元のファンでテストするため線形方程式を使用。 //////////////////////////// Flow=(Average-68)*0.265+2.7; //////////////////////////// lcd.backlight(); lcd.setCursor(0,0); lcd.print("Sensor:"); lcd.print(Average); lcd.setCursor(0,1); lcd.print("Airflow:"); lcd.print(Flow); lcd.print("m/s "); delay(5); }

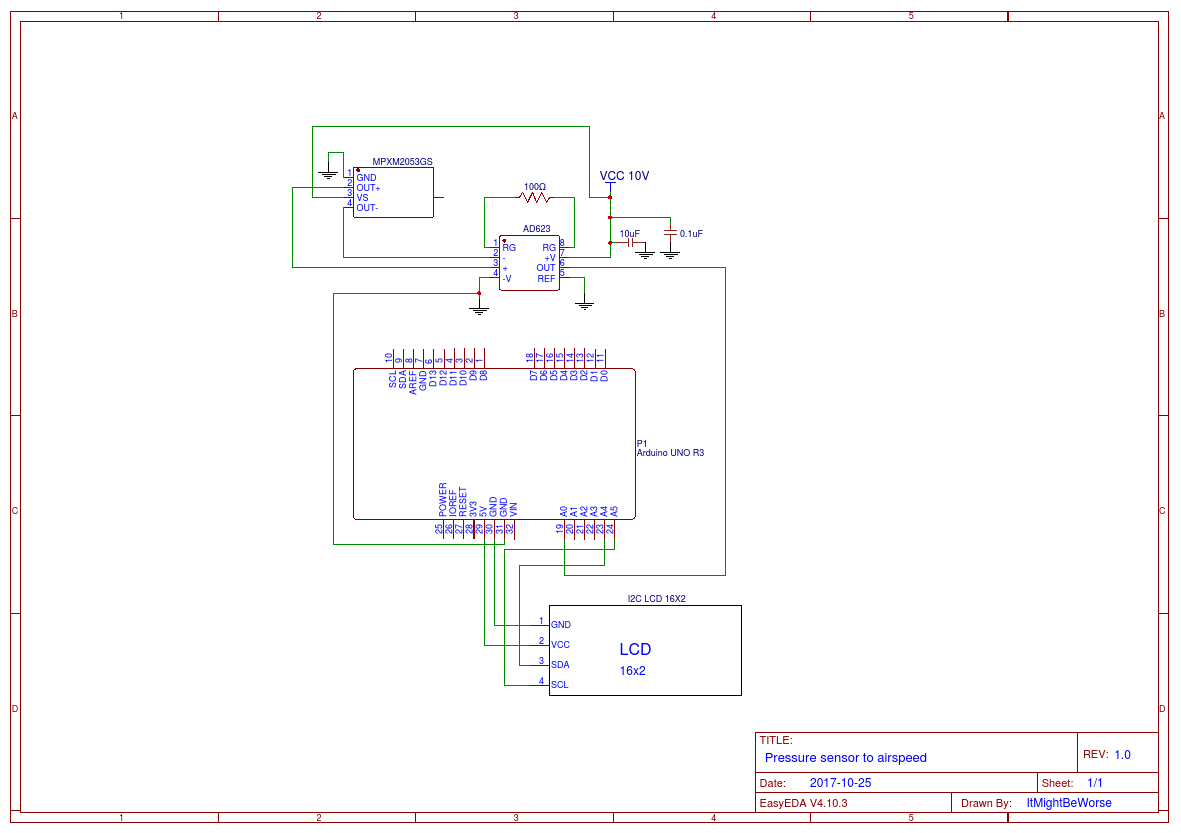

回路図
