鋳造用型（パターン）の種類

型（パターン）は、作成対象オブジェクトのレプリカまたはモデルです。これは砂型内に中空空隙を作るために使用され、そこに溶湯を注ぎ凝固させてオブジェクトを作成します。鋳物のサイズと形状は、型の形状とサイズに大きく依存します。型は主にアルミニウム、木材、ワックス等で作られます。金属型は量産用に使用されます。型製作は鋳造において最も重要な作業であり、オブジェクトはこれに大きく依存します。優良な型は以下の要件を満たすべきです：

• 低コストで鋳造容易
• 修理が容易
• 軽量で取り扱い容易
• 締め固め力に耐え、変形しない
• 湿気の存在下で寸法変化しない
• 型から容易に抜き取り可能
• 寸法変化なしで長寿命

関連記事：鋳造の種類

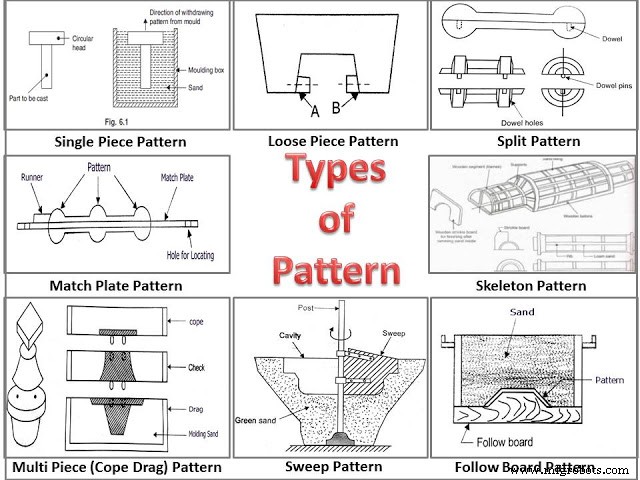

型の種類

前述の通り、鋳物は型に大きく依存します。鋳物の形状・サイズと空隙形成方法に応じて、型は以下のように分類されます：

一体型（シングルピースパターン）

単一ピースで作られる最もシンプルな型タイプです。シンプルなオブジェクトに使用されます。操作の簡易性に応じてコープ（上型）またはドラッグ（下型）のいずれかに配置されます。蒸気機関のスタッフィングボックス鋳造に使用されます。

分割型（スプリットパターン）または多片型（マルチピースパターン）

これらの型は2つ以上のピースで構成されます。型の前半分をコープ、後半分をドラッグに配置します。一体型では型からの抜き取りが不可能な複雑なオブジェクトに使用されます。3つ以上のパーツで構成される場合、チーク（中型）も容易な抜き取りのために使用されます。

コープ・ドラッグ型

前述の2片分割型です。大型オブジェクトに使用されます。

マッチプレート型

マッチプレート型は、コープとドラッグセクションがプレートの反対側に取り付けられた分割型です。このプレートをマッチプレートと呼びます。これらはランナー、ゲート等も同一プレートに取り付けられ、型作り作業を容易にします。これらの型は量産に使用されます。

ルースピース型

上半分または下半分の突出面により型抜きが不可能な場合、突出部分をルースピース（脱着可能ピース）として作り、本体型抜き前にこの突出部分を先に抜き取れるようにします。これにより空隙に影響を与えずに型抜きが容易になります。これらをルースピース型と呼びます。

ゲート付き型（ゲーテッドパターン）

共通のゲーティングシステムで取り付けられた複数のルースピースです。量産に使用されます。1つの型内に小型空隙を複数生成するために使用されます。

スイープ型

大型回転対称鋳物に使用されます。スイープは大型対称オブジェクトの断面であり、これが砂の中でエッジに沿って回転して大型対称型を形成します。これらの型は大型オブジェクトの型製作作業を容易にします。

スケルトン型

大型シンプル鋳物に使用されます。これらの型では、シンプルな型セクションを使用してスケルトンのような構造を作ります。これにより時間と材料の両方を節約できます。

フォローボード型

フォローボードは型製作時に型を支持する木製ボードです。型のシート（座席）として機能します。
