3D CADと2D CAD図面の主な違いとメリット

かつて設計者は紙と鉛筆などのシンプルなツールで部品図を描く必要がありました。CADソフトウェアの登場と適用により、製造業の設計と生産方法が変わり、すぐにCNC加工プロセスに取り入れられました。CADファイルは通常、機械設計と製造に使用され、図面作成をより自動化・正確にします。CADファイルを使用すると、内部形状を含む部品のあらゆる詳細を確認でき、3Dモデルを拡大し、任意の軸で回転させて部品をより深く理解できます。さらに、CADによりワークがCNC製造プロセスを通過する動きをシミュレートすることが可能になります。(関連記事:機械加工製造のためのCAD図面の準備方法)

ほとんどの製造業者は3D CADを採用しています。2Dと3D CADのどちらがより良い選択か迷っている場合、2Dと3D CAD図面の違いを確認し、2Dと比較した3D CADのメリットも紹介します。理想的なソリューションを見つけるお手伝いをします。

2Dと3D CAD図面の違い

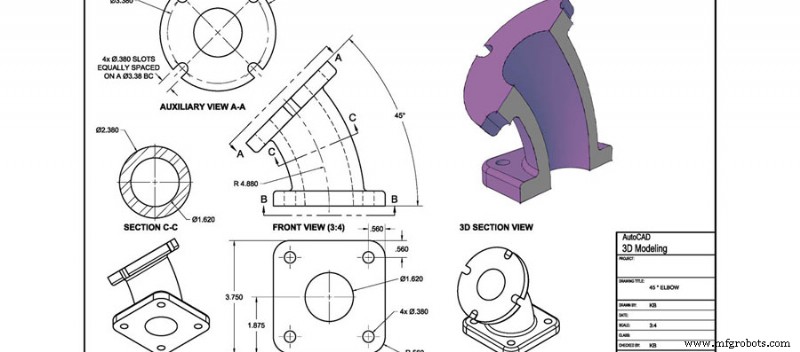

3D CADと2D CAD図面の主な違いとメリット
2Dと3D CADの比較

1. 定義

2D CADは二次元コンピュータ支援設計、3D CADは三次元コンピュータ支援設計です。

2. 表現

2Dは平面上に長さと高さの情報を表示し、奥行きがありません。一方3Dは、高さ、幅、奥行きの観点からオブジェクトを記述する3D図面またはモデルとして定義されます。

3. 幾何学

2D CADエンジニアリング図面は長方形、正方形、三角形、多角形などに関連し、3Dエンジニアリング図面には円柱、立方体、球体、ピラミッド、角柱などが含まれます。

4. 測定/単位

2Dエンジニアリング図面は通常平方単位(cm²など)で測定され、3D測定は立方単位(cm³、クォート、リットル)で測定されます。

5. 要素

2D CADシステムでは、製品とエンジニアリング設計図面は通常、幾何学モデルに依存する幾何学的要素(点、線、円、円弧など)の集合と見なされます。3D CADシステムの核心は製品の3Dモデルであり、コンピュータ上で製品の実際の形状を表現します。モデルには、製品幾何学の点、線、面、実体に関するさまざまな情報が含まれます。

6. プレゼンテーション

2D CADエンジニアリング図面は平面であるため、設計者は最終製品の外観を理解する必要があり、技術的背景を持たない人には難しい場合があります。3D CADモデルを使用すると最終製品を見ることができ、ほとんどの人が設計を理解できます。消費者や作業員へのデモンストレーションで3Dモデルを使用すると、製品をより簡単に示し説明できます。

3D CADと2D CAD図面の主な違いとメリット
3D CADモデルのプレゼンテーション

2Dから3Dへ移行する主なメリット

3D設計の発展により、デジタル製造は劇的な変化を遂げました。3D CAD技術の使用には、より豊かな設計環境、より低い誤差マージン、より速い製造ルートなど多くの利点があります。結局のところ、優れた設計とは革新的なアイデアから完成品への最も簡単で速い道を見つけ、最適化することです。

一般的に機械設計の観点から、2D CADと比較した3D CAD技術とソフトウェアの利点は以下の通りです:

設計品質の向上

3D CAD技術のサポートにより、現代機械生産は高度な設計手法を用いて設計レベルを向上させ、製品品質を確保します。これには最適化、製品バーチャル設計、有限要素応力解析、動作シミュレーションなどが含まれ、情報技術と統合されています。さらに、CADとCIMSも生産管理に使用され、機械製品設計の新たな発展を促進します。

設計者の生産性向上

3D CADモデリングは、設計者が初期段階で機械部品を3Dで視覚化し、必要に応じて即座に変更できるようにします。これにより設計者は後で設計を見直す必要がなくなるため、生産性が向上します。

ドキュメント化が容易

従来の製図方法には、機械部品のさまざまな側面を手作業で記録することが含まれ、面倒で高精度が要求されます。3D CADモデリングには柔軟なドキュメント化オプションがプリインストールされており、製品幾何形状と寸法、材料仕様、部品表(BOM)などの記録が可能で、部品設計のドキュメント化プロセス全体を簡素化します。

国際規格との互換性

3D CAD設計の使用により、設計が国際規格と互換性を持つことが保証されます。CADはBSI、ANSI、DIN、CSN、GB、ISO、GOSTの製図プラットフォームをサポートしています。業界標準への準拠は社内コミュニケーションを改善し、より良い成果につながります。

自動再描画

従来の製図技術を使用する設計者にとって、部品の隠れた部分を再描画するのは面倒な作業です。3D CADは、他の機械部品によって隠れている部品の実線と破線を自動的に再描画します。設計に変更がある場合、3D CADは実線と破線を自動的に再描画し、エラーの可能性を排除します。

設計時間の短縮

従来のCAD製図ソフトウェアと既存の2D製図ソフトウェアではパラメトリック設計を実現できません。しかし、3D CADのパラメータと変数設計プロセスでは、構造寸法の変更に応じて部品を変更し適切な効果を得られます。同様に、部品の寸法と形状が変化すると、他の関連構造も変化します。このように、3D CAD技術は設計者の作業負荷を大幅に減らし、作業時間を短縮し、作業効率を3〜5倍向上させます。

3D CADと2D CAD図面の主な違いとメリット
3D CADによる設計効率化

顧客へのより良い視覚化の提供

CADソフトウェアにより、3D設計で部品の構造的特徴を生き生きと直感的に表示できます。部品設計時に、設計者は3D実体、さらには非常に複雑な拘束条件を持つ3D実体を使用して、設計段階でシミュレーション組立とシミュレーション操作を実装し、設計を実際のプロセスに近づけられます。コンポーネントをアニメーション化して動作条件を観察することも可能です。ビジュアルグラフィックは、顧客がコンポーネントの特性と属性をよりよく理解するのに役立ちます。

データと図面の保存

CADで作成された設計は将来の参照のために簡単に保存できます。一部の標準コンポーネントは再設計する必要がなく、将来の設計作成に多くの時間を節約できます。

コスト削減

3D CADには多くの標準設計コンポーネントが付属しており、設計者をゼロからの再設計の手間から解放します。これにより重要な時間とコストを節約できます。さらに、ライセンス付きモデリングソフトウェアは非常に高価なため、3D CADモデリングのアウトソーシングが第一選択となり、さらなるコスト削減につながります。

CAD/CAM統合の促進

従来の設計では、CNC加工はCAD設計に基づく製図であるため、CADとCAMに同一部品のデータが2セット存在することは避けられず、管理の混乱を招きやすいです。3D設計でCAD/CAM統合を実現できるため、3D CAD技術は設計から製造までの製品プロセス全体をサポートします。情報統合と情報フローの自動化により、CAMが直接CAD情報を取得して加工できるため、加工で得られる製品が設計と完全に一致することを保証します。

(関連記事:CAD図面インポートの6つのテクニック)
