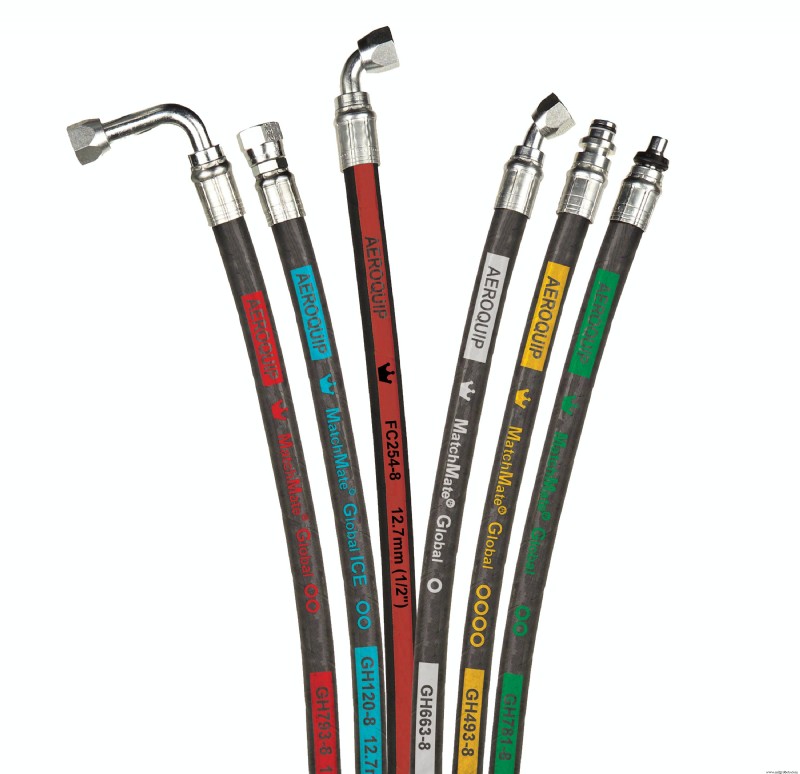

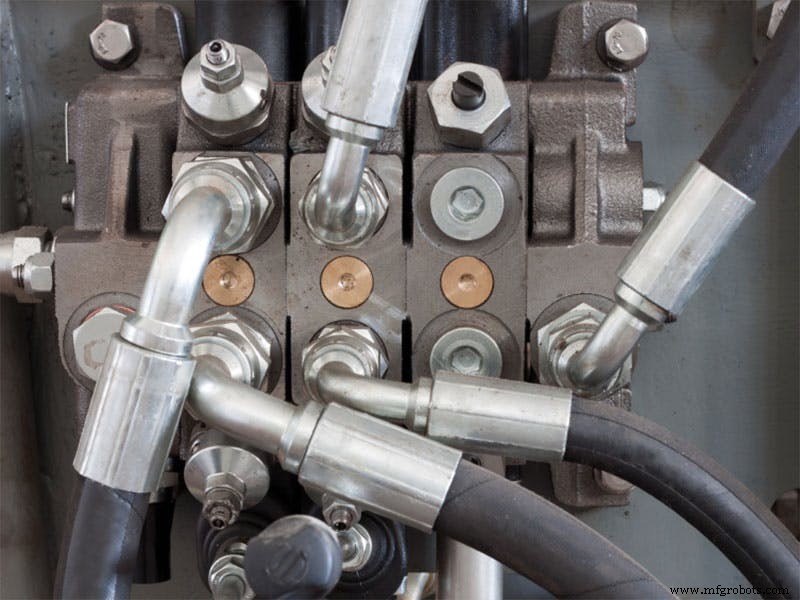

油圧ホース規格

油圧機器に関しては、適切なホースを使用していることを確認することが重要です。ユースケースはそれぞれ異なり、異なる仕様が必要です サイズと直径、液体の種類、温度、および柔軟性などのその他の考慮事項について。

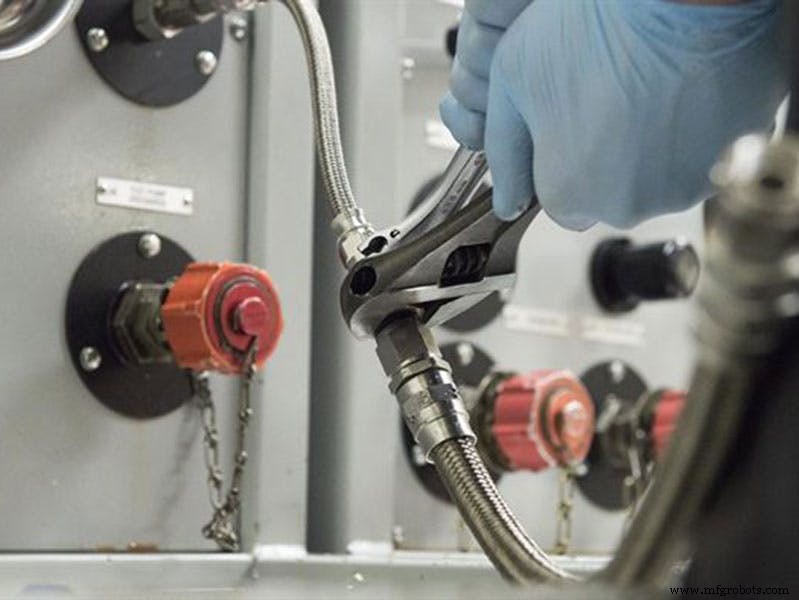

機器を組み立てたり修理したりする際に、油圧ホースの規格に準拠していることを確認することは、油圧機械を安全に動作させるために不可欠です。

油圧ホース規格の定義

あなたがどこにいるかに応じて、さまざまな測定、公差、およびパラメータを備えたいくつかの異なる国内および国際油圧ホース規格があります。

たとえば、欧州規格/規格 (EN) と国際規格機構 (ISO) は両方とも、互いに異なる油圧ホース規格を設定しています。

北米では、一般的な油圧ホースの規格は自動車技術者協会 (SAE) によって設定されています。この組織は、SAE 規格 J517 で定義された 100R シリーズの一連の油圧ホース規格を提供します。

100R シリーズの油圧ホース規格は、ホースの構造と理想的な使用条件に基づいてホースを区別します 、温度、圧力、流体の種類など。各ホースの詳細に入る前に、油圧ホースのさまざまな部分を見てみましょう.

油圧ホースの構造

すべてのホースの特定のパラメーターは異なりますが、一般的にホースの 3 つの重要な側面を定義します:チューブ、強化または補強、および外側の保護カバーです。

チューブ

油圧ホースの内部に沿って走るチューブは、実際に作動油を輸送する役割を果たします。そのため、生分解性流体と石油ベースの流体の両方を含む作動油との絶え間ない接触に耐えることができなければなりません.

ホースは流体と接触する部分であるため、極端な温度、腐食、張力など、他の要因にも耐える必要があります。

増援

チューブは作動油を収容する部分ですが、補強はラインを強化するためにあり、発生する可能性のある圧力のスパイクから保護します。チューブ内の圧力が高いほど、破裂や漏れを防ぐためにより多くのサポートが必要になります .

油圧ホースには、テキスタイルまたはスチールの補強材が付いています。テキスタイル補強材は低圧用途向けに設計された織物ですが、スチール補強ホースは、ホースの周りに編組カバーまたはチューブの周りに巻き付けられた個々のワイヤー コースのいずれかを備えています。

ワイヤ ラップは常に偶数の層で行われ、連続する各層は前の層とは反対方向に巻き付けられます。

カバー

保護用の外層はカバーとして知られており、これは外部の損傷からの保護の最初の層です。通常、合成ゴムまたは織物の編組で作られているカバーは、摩耗や腐食による損傷を防ぐのに役立ち、断熱材を提供して外部の熱、寒さ、または紫外線による損傷からチューブが損傷するのを防ぐことができます.

油圧ホースの選択

適切な油圧ホースを選択するときは、まず、機器のドキュメントに注意を払う必要があります。これらは、あなたの機器と特定の用途に適したホースを指定する必要があります.

ただし、ドキュメントには必要なすべての情報が含まれていない場合があります。機器を新しい用途に適応させる場合や、単に条件の変化に対処する必要がある場合があります。その場合、このガイドは、どのホースが自分に適しているかを判断するのに役立ちます.

ホースを選択するときは、最大圧力、通常および極端な動作温度、およびホースが車両で使用されるか、常設の一部として使用されるかなどの用途の性質など、状況の詳細を知っておく必要があります。インストール。

各数値の下に、補強材に関する情報、直径の範囲、最大動作圧力 (psi)、および最小曲げ半径が表示されます。

特に明記しない限り、すべてのホースには、石油系および水系の両方の作動油に対応するチューブ、油や天候への露出に耐えるように設計されたゴム製カバーが含まれており、-40° ～ 100°C での動作に適しています。

SAE 油圧ホース規格

SAE 100R1

補強: シングルブレード鋼。
直径範囲: 3/16”～2”
最大。動作圧力: 575 ～ 3,250 psi
最小。曲げ半径: 3.5インチから25インチ
使い方: 一般用高圧油圧ホースです。

SAE 100R2

補強: 2 つの三つ編み鋼。
直径範囲: 3/16”～2”
最大。動作圧力: 1,150 ～ 6,000 psi
最小。曲げ半径: 3.5インチから25インチ
使い方: 建設や採掘などの屋外での使用、およびモバイル機器での使用に適しています。

SAE 100R3

補強: 2 つの三つ編みの繊維。
直径範囲: 3/16”～1-1/4”
最大。動作圧力: 375 ～ 1,500 psi
最小。曲げ半径: 3インチから10インチ
使い方: 不凍液や作動油を含む低圧油圧ホースとしての一般的な用途。

SAE 100R4

補強: スパイラル ワイヤーを使用した 1 つまたは複数のブレード テキスタイル。
直径範囲: 3/4インチから4インチ
最大。動作圧力: 35～300psi
最小。曲げ半径: 5インチから24インチ
使い方: 通常、油圧システムのサクションおよびリターン ホースとして使用されます。

SAE 100R5

補強: 間に鋼の編組を挟んだ 2 つの編組テキスタイル。ブレードには、摩耗に耐える防カビ化合物が含まれています。
直径範囲: 3/16” から 3-1/16”
最大。動作圧力: 35～300psi
最小。曲げ半径: 3～33インチ
使い方: エアブレーキやパワーステアリングシステムなど、多くの自動車の状況で使用される中圧用途向けです。

SAE 100R6

補強: シングルブレードまたはスパイラルテキスタイル。
直径範囲: 3/16インチから3/4インチ
最大。動作圧力: 300～500psi
最小。曲げ半径: 2インチから6インチ
使い方: 低圧油圧ホースとしての一般的な使用。

SAE 100R7

チューブ: 熱可塑性。
気温: -40°～93°C
表紙: 熱可塑性。
補強: 合成繊維。
直径範囲: 1/8”～1”
最大。動作圧力: 1,000 ～ 3,000 psi
最小。曲げ半径: 1インチから12インチ
使い方: 鋼の補強が許可されていない、中圧の非導電性の設定。

SAE 100R8

チューブ: 熱可塑性。
気温: -40°～93°C
表紙: 熱可塑性。
補強: 合成繊維。
直径範囲: 1/8”～1”
最大。動作圧力: 2,000 ～ 6,000 psi
最小。曲げ半径: 1インチから12インチ
使い方: 鋼の補強が許可されていない、高圧の非導電性の環境。

SAE 100R12

気温: -40°～121°C
補強: 4 つの鋼線スパイラル。
直径範囲: 3/8”～2”
最大。動作圧力: 2,500 ～ 4,000 psi
最小。曲げ半径: 5インチから25インチ
使い方: 過酷なサービス環境での高圧アプリケーション。

SAE 100R13

気温: -40°～121°C
補強: 複数の鋼線スパイラル。
直径範囲: 3/4インチから2インチ
最大。動作圧力: 5,000psi
最小。曲げ半径: 9.5インチから25インチ
使い方: フォークリフトや建設機械など、圧力スパイクの可能性が高い高圧用途。

SAE 100R14

チューブ: PTFE（タイプBホースは導電性内層あり）
気温: -54°～204°C
補強: シングルブレード鋼。
直径範囲: 3/16”～1-1/4”
最大。動作圧力: 600 ～ 1,500 psi
最小。曲げ半径: 1-1/2”～16”
使い方: 過熱流体を扱う高圧アプリケーション。

SAE 100R15

気温: -40°～121°C
補強: 複数の鋼線スパイラル。
直径範囲: 3/8” ～ 1-1/2”
最大。動作圧力: 6,000psi
最小。曲げ半径: 6インチから21インチ
使い方: 石油ベースの液体のみ。 伐採、農業、油田機器など、安定した作業圧力を伴う高圧用途。

SAE 100R16

補強: 1 つまたは 2 つの編組鋼。
直径範囲: 1/4インチから1-1/4インチ
最大。動作圧力: 1,800 ～ 5,800 psi
最小。曲げ半径: 2インチから8インチ
使い方: ホースが特に柔軟である必要がある高圧用途。

SAE 100R17

補強: 1 つまたは 2 つの編組鋼。
直径範囲: 3/16”～1”
最大。動作圧力: 3,000psi
最小。曲げ半径: 2インチから6インチ
使い方: 一般産業用定格の高圧用途。

SAE 100R18

チューブ: 熱可塑性。
気温: -40°～93°C
表紙: 熱可塑性。
補強: 合成繊維
直径範囲: 1/8”～1”
最大。動作圧力: 3,000psi
最小。曲げ半径: 1インチから10インチ
使い方: 非導電性チューブが必要な高圧用途。

SAE 100R19

補強: 1 つまたは 2 つの編組鋼。
直径範囲: 3/16”～1”
最大。動作圧力: 4,000psi
最小。曲げ半径: 2インチから6インチ
使い方: 一般産業用定格の高圧用途。

最後の言葉

これらの SAE 油圧ホース規格は業界で広く受け入れられ、使用されていますが、SAE は製品が規格に適合していることを証明していません。油圧ホースの基準を満たす高品質の商品を確実に入手できるように、評判の良いベンダーから油圧ホースを購入していることを確認してください。

また、多くのメーカーが SAE 油圧ホース規格を超える製品を提供しているため、特定の用途で使用する際の柔軟性が向上します。一部のホースは、より高い温度定格または圧力定格を備えているか、曲げ半径がより狭くなっています。
