3D ソフトウェア アプリケーションにおける相互運用性の重要性

ソフトウェア アプリケーションで必要なワークフローに従う場合、ファイルを変換しようとして、互換性がないために操作がブロックされることほど、ユーザーにとってイライラすることはありません。ユーザーは、別のファイル形式で出力するために作業を繰り返す必要があるか、変換のためにサードパーティ ツールを使用する必要がある場合もあります。この機能の喪失は、悪化させるだけでなく、望ましい結果を得るために、より多くの時間と労力を必要とします.

より一般的な例は、ほとんどの人が一度は遭遇したことがある、PC と Mac 間の非互換性です。 PC を使用するほとんどの人は、Microsoft Word などのアプリケーション用に Microsoft Office も使用しています。 Mac を使用していて、Microsoft Office for Mac がインストールされていない人と Word 文書を共有している場合、フラストレーション、遅延、およびエラーの可能性が生じます。残念ながら、コンバーターを利用できますが、最高の品質を生成することはできません.

ソフトウェア アプリケーション内の統一性は、開発に費やされるプロセス、結果、および時間に大きな影響を与えます。ソフトウェア アプリケーション内のファイルとドキュメントを統一するための鍵は、相互運用性です。

相互運用性とは

相互運用性は、製品またはシステムが他の製品またはシステムと制限なく動作する製品またはシステムの特性です。

オラクルはさらに、相互運用性を次のように定義しています:

相互運用性により、孤立した自動化の問題が軽減または解消されます。ビジネス プロセスを可能にする あるアプリケーションから別のアプリケーションに流れます。相互運用性により、あるシステムが別のシステムとほぼリアルタイムで連携して、重要なビジネス情報を共有できます。相互運用オプションは、システムとアプリケーションの間の接着剤になります。

相互運用性にはさまざまな形があります。具体的には、CAD データ変換ソフトウェアです。このタイプのソフトウェアを使用すると、エンドユーザーはインポートした 3D データをアプリケーションでネイティブに作成したかのように簡単に操作し、3D データを下流のエンジニアリング アプリケーションにエクスポートできます。

ソフトウェア内の相互運用性の必要性

ソフトウェア内の相互運用性の必要性を真に理解するために、統一性の欠如が存在する場合に現れる障害を示す例について説明します。

エンドユーザーが 3D ソフトウェア アプリケーションを使用して航空機を設計しているとします。これは、構造、エンジン、アビオニクス、制御システム、インテリア/キャビンの配置、およびその他のさまざまなサブシステムを含む複雑な設計です。これらのサブシステムはそれぞれ部品で構成されており、これらの部品のアセンブリは、さまざまな CAD やその他のデジタル情報システムを使用する無数のベンダーによって提供されています。ファイルの相互運用性がなければ、Original Equipment Manufacturers (OEM) と複数レベルの階層化されたサプライヤは、相互に分かりやすく通信できません。

さらに、ファイルを出力するとき、ユーザーは変換用にいくつかの異なるサードパーティ ツールを見つけて実装する必要がある場合があります。これは、コストがかかり、社内部門や調達部門にとって管理が難しい場合があります。サードパーティのツールが機能することがわかったとしても、多くの異なるツールで高品質の変換が保証されるわけではありません.

今日の拡張されたグローバル サプライ チェーンでは、そのすべてが CAD データに依存しているため、3D CAD ソフトウェア アプリケーション内のファイルが相互に通信するための簡単な方法があることが重要です。

3D InterOp はデータの他の属性を提供します。たとえば、元のシステムで使用されていたのと同じ形式でデータを表示できるように、ソース CAD システムからの可視性とレイヤー情報を利用できます。

さまざまな業界の 3D ファイル形式

3D ファイル形式は、3D モデルに関する情報をプレーン テキストまたはバイナリ データとして格納するために使用されます。具体的には、3D ファイル形式は 3D モデルのジオメトリ、外観、シーン、およびアニメーションをエンコードします。

アプリケーションがデジタル エンジニアリング (CAD) データを必要とする業界では、ファイルを変換したり読み書きしたりする機能が必要です。ご想像のとおり、各業界には独自の一般的な 3D ファイル形式があります。これらの業界固有の形式は、ソフトウェアの初期から採用されたか、実用的な理由から長年にわたって採用されてきました。
非常に多くのソフトウェア会社、技術の進歩、業界間の絶え間ない需要の変化により、今日ではさまざまな 3D ファイル形式が使用されています。 CAD、CAM、CAE、BIM などの業界全体で非常に多様であるため、相互運用性がどのように妨げられているかを理解することは難しくありません。

3D データの変換に関して、ウィキペディアは次のように述べています。

現在市場で入手可能な CAD システムは、アプリケーションの目的、ユーザー インターフェイス、パフォーマンス レベルだけでなく、データ構造やデータ形式も異なります。したがって、データ交換プロセスの正確さが最も重要であり、堅牢な交換メカニズムが必要です。

CAD、CAE、BIM の 3 つの業界のさまざまなファイル形式について簡単に説明します。

CAD ファイルの種類:

コンピュータ支援設計 (CAD) 業界には、次のネイティブ ファイル形式が含まれます:

• DWG:Autodesk の AutoCAD プログラムのネイティブ ファイル形式であり、最も一般的な 3D CAD ファイル形式
• BLEND:3D モデリングおよびアニメーション ソフトウェア Blender のシーン記述形式
• X_T:Parasolid ファイル形式。ファイル拡張子には、図面のジオメトリ、トポロジ、色などの 3D CAD ファイル情報が含まれています
• SLDPRT および SLDASM:SolidWorks ファイル拡張子、「SolidWorks Part」および「SolidWorks Assembly」の略
• IPT と IAM:パーツとアセンブリの Autodesk Inventor 形式
• SKP:CAD ファイルを作成および共有するための SketchUp の初心者向けの方法
• モデル:CATIA で使用される 3D モデリング形式。金型、金型、複合材、その他の種類のモデルの構築に使用される
• IGS:IGS ファイルは、Initial Graphics Exchange Specification (IGES) に基づいて 2D/3D ベクトル形式で保存されたグラフィック ファイルです。ワイヤーフレーム モデル、サーフェスまたはソリッド オブジェクト表現、回路図、その他のオブジェクトを保存できます。
• 他にもたくさんあります!

CAE ファイルの種類

コンピュータ支援エンジニアリング (CAE) 業界には、次のファイル形式が含まれます:

• INP:コマンドラインで編集して実行
• DAT:結果を含むテキスト出力ファイル
• ODB:グラフィカルな結果を表示するために後処理中に読み取られるバイナリ出力ファイル
• ログ:すべてのプロセスのテキスト記録を保持します
• MSG:分析の進行状況を一覧表示し、分析がクラッシュした理由についていくつかのメッセージを提供します
• STA:.msg ファイルに含まれる情報の概要。これは、計算中に実行時間の長いジョブのステータスを監視するのに役立ちます
• CATPart:ファイルの内容には、3D 形状、寸法、およびメタデータが含まれます

BIM ファイルの種類:

ビルディング インフォメーション マネジメント (BIM) 業界には、次のファイル形式があります:

• DWG:この形式は、ほとんどのモデル表示/作成プログラムでほぼ普遍的に受け入れられています。
• DXF:DWG と同様に、DXF はファイル サイズが大きくなる可能性がありますが、レイヤーベースであり、ほとんどのプラットフォームで一般的に受け入れられている形式です
• IFC:インダストリー ファウンデーション クラス。 Autodesk Revit や Navisworks などのプログラムで開くことができる情報豊富な BIM ファイル
• RVT:Autodesk 独自の Revit ファイル形式。 Revit でのみ開くことができます
• NWD:Navisworks ファイルのオートデスク独自の形式

ビルディング インフォメーション モデリング (BIM) ソフトウェア アプリケーションの例

堅牢な相互運用性がソフトウェア ワークフローを改善する方法

ソフトウェアで堅牢な相互運用性をサポートすることで、ワークフローの足を引っ張る面倒な翻訳手順が不要になります。部品をアプリケーションにインポートする場合、プロセスは 1 ステップで完了し、高品質の結果が得られ、データが失われることはありません。何十年も前の標準ですが、段階的な翻訳は非常に時間がかかり、データが失われる可能性があります.

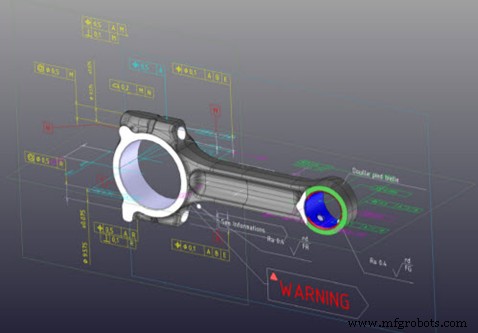

3D InterOp のパーツの例

現在、3D InterOp 内の効率的で高品質な 3D データ トランスレータは、データを失うことなく迅速に翻訳を提供します。余分なコストを負担したり、過去のアプローチを悪化させたりする必要はありません。

航空宇宙、自動車、産業、農業、建物、インフラストラクチャ、シミュレーション、バーチャル リアリティなどの業界向けの今日の CAD の世界では、非常に多くの高度に設計されたシステムが存在するため、相互に通信するソフトウェア アプリケーションがほとんどなくなる可能性があります。本当の挑戦。ソリューションがなければ、開発者はさまざまな種類の CAD ソフトウェアのライセンスを購入せざるを得なくなりますが、これは非常に高価で非現実的です。 3D InterOp は、コミュニケーションを効率的かつ効果的に翻訳することで会話を継続させるソリューションです。

ケース スタディ:幅広い 3D CAD フォーマットをサポートする 3D InterOp

3D プリント用の Ultimaker ソフトウェア。 Ultmaker.com 提供の画像

Ultimaker のソフトウェアである CURA は、3D プリントに使用されるソリッド ボディ メッシュを生成します。 Ultimaker は 3D InterOp を CURA に統合し、幅広い 3D CAD フォーマットをサポートしています。 Ultimaker のお客様は、3D デザインを CURA に直接インポートできるようになり、無数の 3D CAD フォーマットから 3D プリント用のフォーマットに変換するための面倒な変換手順から解放されます。その結果、ユーザーは、最新の CAD バージョンのさまざまな 3D CAD 設計ファイルをネイティブ形式で直接アップロードし、追加の CAD アプリケーションを必要とせずにすべてを変換できます。

別の例として、自動車業界向けの新しいサブシステム (ソフトウェア制御の電動ステアリング システムなど) が開発される場合、BMW やトヨタなどの OEM はしばしば CATIA を使用します。しかし、無数のグローバル サプライヤーのすべてが CATIA をインストールする余裕があるわけではなく、代わりに SolidWorks を使用する可能性があります。その結果、世界中の自動車サプライ チェーンは、開発中に 3D エンジニアリング データを交換および処理するために 3D InterOp に依存しています。

3D InterOp による高品質のデータ変換により、ソフトウェア ワークフローが停止することはありません

3D アプリケーションに高品質のデータ変換コンポーネントが組み込まれている場合、高品質のファイルからファイルへの変換、速度、信頼性、適応性などの利点があります。簡単に言えば、3D InterOp のようなソリューションを使用することで、企業はコストの削減、手間の削減、効率の向上を実現できます。データ変換によるユニバーサル フォーマット サポートにより、各システムが対話し、成功に向けてプロセスを前進させます。

相互運用機能の拡張または改良をお考えですか? 3D InterOp の詳細を確認し、私たちのチームに連絡して旅を始めましょう!
