バッテリーをソーラーパネルとUPSに並列に配線する方法は？

バッテリーのPVパネルへの並列接続

以前のソーラーパネル配線設置チュートリアルでは、システムのニーズと設計に応じて、ソーラーパネルとバッテリーを直列、並列、および直並列構成の組み合わせで配線する方法を示しました。今日の投稿では、2つ以上のバッテリーをソーラーパネルや、インバーター、充電コントローラー、ロードポイントなどの他の関連機器に直列に配線する方法を学びます。

12Vシステムがあり、12V、180Wの太陽光発電パネルを2つの12V、100Ahバッテリーに接続する必要があるとします。考えられる唯一の解決策は、2つのバッテリーを直列に接続し、充電コントローラーに接続することです。

関連記事：

• バッテリーをソーラーパネルとUPSに直列に配線する方法
• バッテリーを直列に配線する方法-ソーラーパネルに平行？

バッテリーの貯蔵エネルギーは、夜間に使用したり、UPS/インバーターを介して直接DC負荷またはAC負荷にシェーディングしたりできます。日照時間中は、PVパネルを使用してバッテリーを充電したり、AC負荷とDC負荷の両方に電力を供給したりできます。ソーラーパネルの定格は、過負荷状態を防ぎ、バッテリーの充電時間を短縮するために、定格荷重と適切な設計に従う必要があります。

2つのバッテリーを並列に接続するには、図に示すように、最初のバッテリーのマイナス端子を2番目のバッテリーのマイナス端子に接続する必要があります。つまり、並列接続にはバッテリーの同じ端子を接続する必要があります

並列接続では電圧が同じままであるため、バッテリーの並列接続ではバッテリーの電流容量が増加するだけであることに注意してください。

現在のバッテリーの並列使用

I ₁ + I ₂ ……+I _n

つまり

100Ah + 100Ah =200Ah

2つの12V、100Ahバッテリーを並列に接続すると、アンペア時の定格、つまりバッテリー容量が増加し、電圧レベルは単一バッテリーの場合と同じ、つまり12Vになることを示しています。

並列のバッテリー電圧

並列のバッテリーの電圧。

V ₁ =V ₂ ……=V _n

つまり

12V =12V=合計12V

これは、並列に接続された2つの12Vバッテリーが同じまま、つまり12Vであることを示しています。

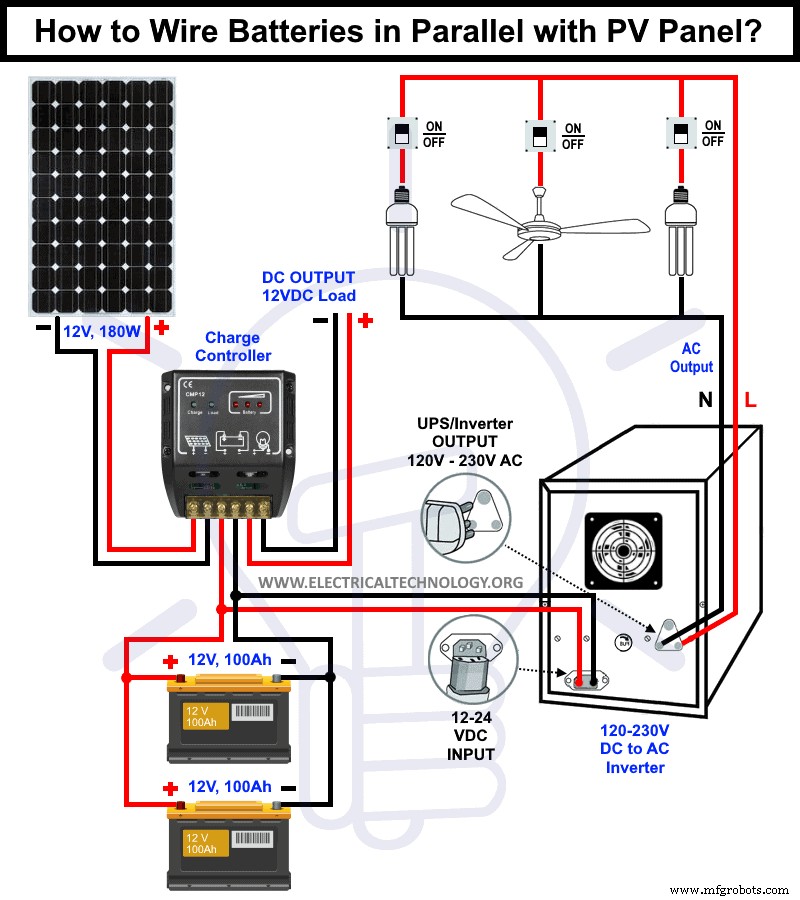

次のソーラーパネルとバッテリーの配線図は、自動UPSシステムと並列に12 Vソーラーパネルを2つの100Ah、12Vバッテリーに配線する方法を示しています。

知っておきたいこと：

• 電流は、バッテリーの並列接続では加算されます。
• 電圧は、バッテリーの並列接続でも同じです。
• バッテリーを直列または並列に接続するには、定格電圧が同じである必要があります。
• 12Vバッテリーは、同じレベルの電圧、つまり12Vの別のバッテリーと直列または並列にのみ接続できます。
• 12Vバッテリーを6V、9V、または24Vバッテリーに直列または並列接続しないでください。
