CNC 加工用の CAD ファイル形式は何ですか?

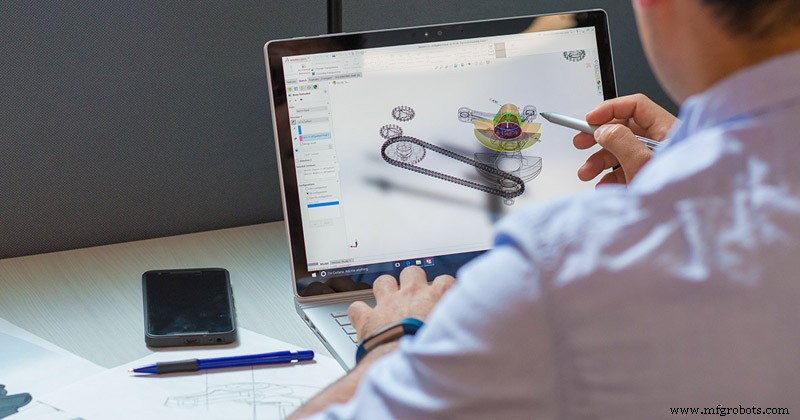

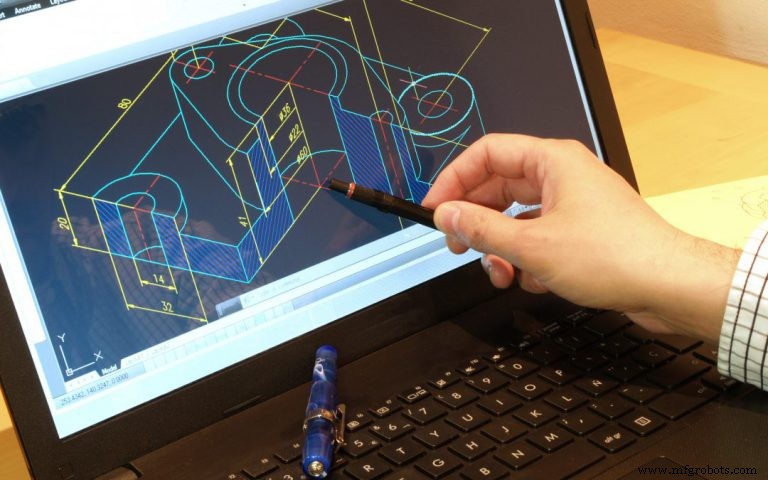

CAD またはコンピュータ支援設計は、製品部品の 2D または 3D モデルを作成するプロセスです。通常、デジタルモデルのエンジニアリングに使用されます。多くの CAD ファイル パッケージとファイル形式が利用可能ですが、CNC 加工用の CAD ファイルを生成する場合、どのファイル形式を使用する必要がありますか?

コンピュータ支援製造 (CAM) を使用して部品を製造する場合、その作業に最も適した 2 つのファイル タイプがあります。それらは STEP および IGES 形式です。工場では、これらのファイル形式を使用して、CAM プログラムを介して 3D CNC ファイルを生成できます。 CNCファイルは通常、CNCフライス盤の動きを制御するために使用される「Gコード」の形式です。

STEP 形式

STEP 形式は、STP 形式とも呼ばれ、製品データ交換の標準を表し、3D モデルの共有に最適なファイル形式であると一般に考えられています。これは中立的なファイル形式であり、特定の CAD ソフトウェア サプライヤに属していません。ほとんどの CAD パッケージは STEP 形式にインポートおよびエクスポートできます。標準は定期的に更新されます。最新は 2016 年で、CAD が送信されました。外部関係者の場合は、常に STEP ファイルを含めるようにしてください。

AP203 対 AP214 対 AP242

STEP ファイルをエクスポートすると、AP203、AP214、AP242 という 3 つのバージョンの STEP が表示される場合があります。 AP242 は STEP 規格の最新バージョンであり、コンポーネントに関する情報が含まれているため、大まかに言えば、AP242 が最適な形式です。詳細。ほとんどの CAD ソフトウェア パッケージは、ファイルの 3 つのバージョンすべてを開くことができます。特別な要件がない限り、これらの違いについてあまり気にしないことをお勧めします。ただし、AP203 には色が含まれていないことに注意してください。 3D モデルで色を伝える必要がある場合は、AP214 または AP242 を選択してください。

IGES 形式

IGES (「アイジェス」と発音) 形式は、IGS とも呼ばれ、初期のグラフィック交換仕様を表します。 IGES は古い仕様で、最後の更新は 1980 年で、STEP 形式はそれを置き換えることを意図しています。 IGES は今日でも広く使用されており、多くの CAD ソフトウェア パッケージで使用できます。 CAD 固有ではありません。 IGES ファイルは通常、対応する STEP ファイルよりも大きくなります。 CAD ファイルを電子メールで送信する必要がある場合、通常、STEP 形式を使用すると添付ファイルのサイズを小さくできます。

他の一般的な CAD ファイル形式にはどのようなものがありますか?

STL 形式:

STL ファイルは、モデルが三角形のメッシュ ジオメトリで構成される 3D ファイル形式です。つまり、3D モデルは数百または数千の小さな三角形のサーフェスに分割され、結合されて最終的なデザインが形成されます。 3D STL ファイルは通常、3D 印刷に使用されます。ファイルを STL 形式にエクスポートすると品質が低下することに注意してください。たとえば、円形フィーチャは完全な円ではなくなり、一連の直線で構成されます。 CAM ソフトウェアは三角形メッシュのジオメトリを復元できないため、STL ファイルを CNC 処理に使用することはできません。 STL から STEP に変換するだけでは、この問題は解決できません。

DXF 形式:

図面交換形式は 2D ファイル形式で、通常はレーザー切断の目的で使用されます。 DXF ファイルを第三者に送信する場合、素材の厚さを指定する必要があります。

DWG 形式:

DWG 形式は、2D と 3D の両方のファイル形式です。これは、AutoCAD が所有する独自の CAD 形式です。多くの CAD ソフトウェア パッケージは技術的に DWG をサポートしていますが、それを使用して CAD ファイルを送信することはお勧めしません。通常、互換性の問題があります。 STEP または IGES は常に最初の選択肢です!

その他の独自の形式:各 CAD ソフトウェア パッケージには、独自の独自の CAD ファイル形式があります。たとえば、SolidWorks のデフォルトのファイル形式は SLDPRT です。独自の形式は、企業内で 3D モデルを共有するのに非常に適していますが、組織外で共有される CAD ファイル形式には最適ではありません。他の企業が同じ CAD パッケージを使用していない可能性があります。 CAD パッケージの異なるバージョンにも問題がある可能性があります。たとえば、2019 SolidWorks ライセンスを持つ個人は、2020 SolidWorks ライセンスを持つ個人から送信されたファイルを開くことができない場合があります。

結論

CAD ファイルをさまざまな形式に変換するためのオンライン ツールがあります。有料のものもあれば、無料のものもあります。大規模な組織で作業している場合、CAD パッケージを使用すると、独自の形式を含む複数の形式間の変換が可能になる場合があります。 CAD パッケージのドキュメントをチェックして、インポートおよびエクスポートに使用できるファイル形式を確認してください。個人の場合は、無料の OnShape Personal を使用することをお勧めします。 OnShape では、3D ファイルをさまざまな CAD 形式にインポートおよびエクスポートできます。
