油圧式チューブベンダー比較ガイド

金属パイプ、チューブ、硬質金属導管のいずれを曲げる場合でも、油圧式チューブ ベンダーは理想的なツールです。しかし、どのタイプのパイプベンダーが必要ですか?答えは、何を曲げたいかによって異なります。この記事では、さまざまなタイプのベンダーと手動モデルの操作方法を見ていきます。

パイプ、チューブ、コンジット ベンダー

これらの用語はしばしば同じ意味で使用されますが、実際には互いに異なります。チューブやパイプの曲げツールも異なります。したがって、チューブ、パイプ、コンジットを処理する前に、これらの違いを知っておくことをお勧めします。

パイプ ベンダー

では、パイプはチューブとどう違うのでしょうか?パイプは、内径 (ID) と外径、および肉厚を参照して決定されます。パイプは丸く、通常は排水管よりも厚い壁があります。配管の目的は通常、システム内またはシステム間で液体または流体を伝達することです。

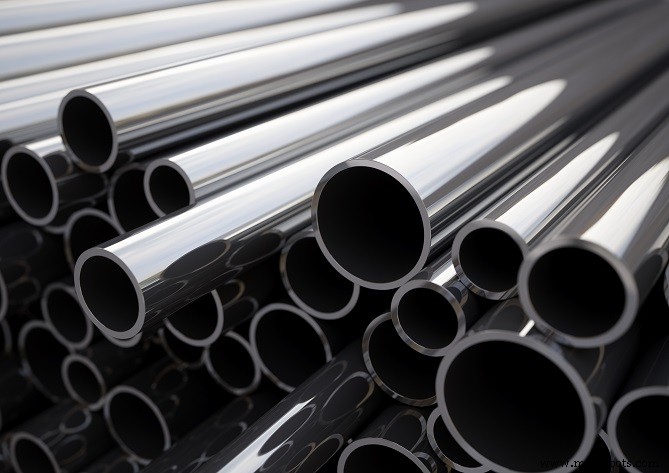

図。 1 パイプ

チューブ ベンダー

チューブ ベンダーはチューブを形成し、パイプのベンダーとほぼ同じ方法を使用します。また、チューブはパイプとどう違うのですか?チューブは、構造、医療、または圧力用途で使用されるため、外径 (OD) と肉厚によって定義されます。円形、長方形、または正方形の断面を持つことができます。

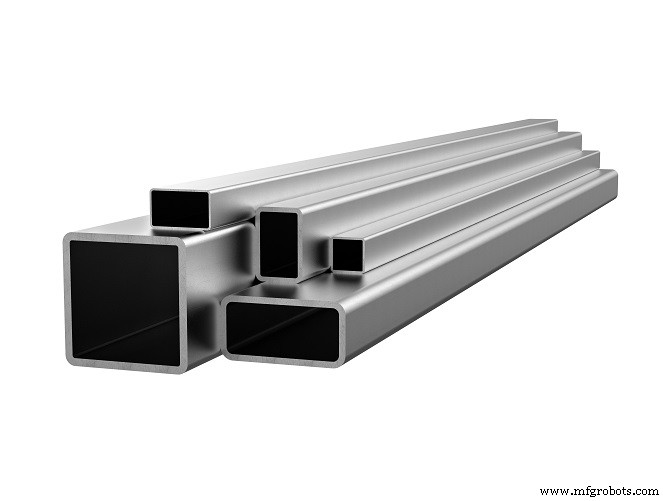

図。 2 チューブ

コンジット ベンダー

コンジット ベンダーは、電気配線が実行されるチューブであるコンジットの角度を曲げるために構築されます。適切なサイズのベンダーとダイ、フォーマーまたはベンダーローラーを選択するには、パイプとチューブの違いを理解する必要があります。コンジット ベンダーは、主に硬質の金属製コンジットを曲げるために使用されます。

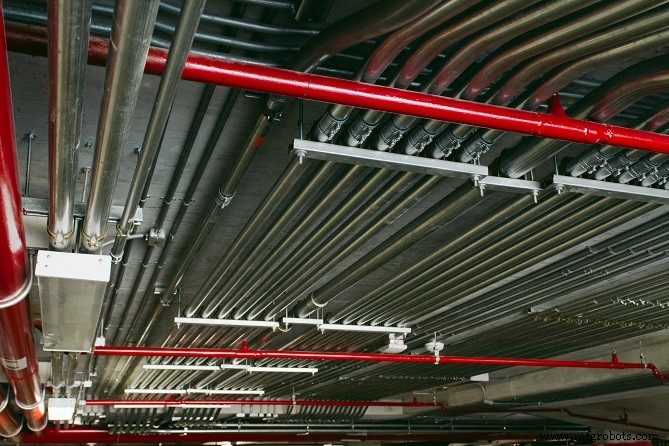

図。 3つの電気コンジット

油圧式、電気式、手動式、機械式

最も一般的なパイプ ベンダーの 4 つのタイプは、油圧式、電動式、手動式、および機械式です。油圧ユニットは非常に耐久性と強度が高く、大きなパイプの厚い壁で正確な角度を生成できます。電動パイプ ベンダーには電動ギア ドライブがあり、通常はプログラム可能であるため、同じ曲げを複数回繰り返すのに理想的です。十分なエルボーグリースを使用してください。手曲げは芸術です。ある程度のスキルが必要ですが、カスタム形状を作成できます。曲げ角度に関しては、機械式モデルは油圧式と手動式の中間です。

アプリケーション

自動車からインテリアまで幅広い分野で活躍する汎用性の高い油圧ベンダーです。必要な自動化の程度に応じて、1 ～ 12 軸のパイプ ベンダーを使用して製造できる完成品の例。アプリケーションには次のものがあります:

• 油圧接続とシステム

• ディーゼルエンジン用燃料パイプ

• バイクとスクーターのアクセサリー

• 鉄、スチール、アルミニウムの家具とアクセサリー

• 店舗、オフィスビル、病院などの家具

• 子供の遊び場とジム設備

• エキゾースト

• ハンドル

• 食品産業用機器

手動油圧式チューブ ベンダーの操作方法

手動ベンダーは、銅、鋼、およびアルミニウムベースのパイプを含むさまざまなパイプに正確で信頼性の高い曲げを提供できる比較的単純なツールです。多くの自動パイプベンダーがありますが、それらはかさばり、適切な電源接続が利用できない可能性があるフィールドアプリケーションには適していません.以下は、油圧チューブ ベンダーを操作するための主な手順です。

油圧および手動パイプ ベンダー、Prisma ECC

ベンダーをセットアップ

すべての手動ベンダーには、効果的に曲げることができるパイプ サイズに制限があります。チューブの材質、断面、太さにより限界が異なります。調整ダイヤルは、チューブに必要な半径と曲げ度に基づいて設定する必要があります。別の要因は、万力を使用できるかどうかです。ほとんどの手動ベンダーは万力で取り付けることができます。肉厚のパイプを曲げたい場合は、これが必要になります。

曲げ方向と基準点をマーク

1 本の試験管を複数回曲げる場合があるため、参照用に試験管に縦線を付けてください。線は常に、曲げる方向とは反対の方向にとどまる必要があります。試験管の参照マークと測定マークにより、必要な結果が得られ、進捗状況を監視できます。

チューブを位置合わせしてベンダーに挿入します

チューブを曲げ金型に挿入するには、2 つの曲げアームの 1 つを上に振って、リファレンス マークが常に見えるようにする必要があります。チューブを挿入した後、通常はラッチ機構を使用して 2 番目のアームを下げてチューブを所定の位置に保持し、微調整を行うことができます。

曲げ加工を開始

ローラー サポート アームをしっかりと保持し、曲げ金型で必要な角度のマークに到達するまで下げると、曲げプロセスを開始できます。ほとんどのパイプは、曲げた後にある程度のリバウンドが発生する傾向があることに注意してください。通常、銅管は鋼管に比べて強度が低くなります。
