完全ハイデンハイン会話型CNCプログラム例

投稿: Machinist

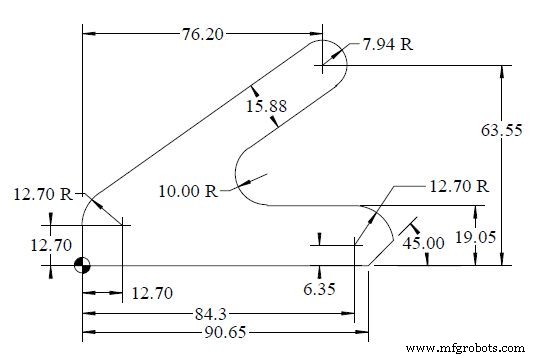

図面/イメージ

CNCプログラム

0 BEGIN PGM FK3 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S500
5 L M6
6 L X-20 Y-20 R0 FMAX M3
7 L Z+2 FMAX
8 L Z-10 F500
9 L X+0 RL
10 L Y+12.7
11 CC X+12.7 Y+12.7
12 C X+5.361 Y+23.064 DR-
13 L X+71.611 Y+69.98
14 CC X+76.2 Y+63.5
15 C X+80.789 Y+57.02 DR-
16 L X+52.815 Y+37.211
17 CC X+58.595 Y+29.05
18 C X+58.595 Y+19.05 DR+
19 L X+84.3 Y+19.05
20 CC X+84.3 Y+6.35
21 C X+97 Y+6.35 DR-
22 L X+90.65 Y+0
23 L X-20
24 L Y-20 R0
25 L Z+50 R0 FMAX M5
26 TOOL CALL 0 Z S60
27 L M6
28 L M2
29 END PGM FK3 MM

解説

FK3 という名の包括的会話型プログラム。CC/C（円弧中心/終点） と 直線補間 L を組み合わせ、複雑な曲線・直線混在輪郭を工具半径補正左（RL）で加工。

輪郭構成の流れ

原点付近から開始、RL ON
Y+12.7 直線 → CC(12.7,12.7) 中心で C DR- 円弧（ブロック11-12）
長直線 L X+71.611 Y+69.98
CC(76.2,63.5) で C DR- 円弧（ブロック14-15）
直線 → CC(58.595,29.05) で C DR+ 円弧（ブロック16-18）
直線 → CC(84.3,6.35) で C DR- 円弧（ブロック19-21）
直線で退避・終了

座標値に小数点以下3桁まで含む精密な幾何学計算済みデータ。CAM出力に近い精度で会話型記述されている点が特徴。CC/C による円弧定義の柔軟性と精度を示す上級例。
