Osai CNC GTLプログラミング完全ガイド：ステップバイステップ例
Osai 10シリーズでは、標準プログラミング言語（G1-G2-G3）または高水準言語であるGTLのいずれかでCNCプログラムを作成できます。ここでは完全なOsai GTLプログラミング例を紹介します。

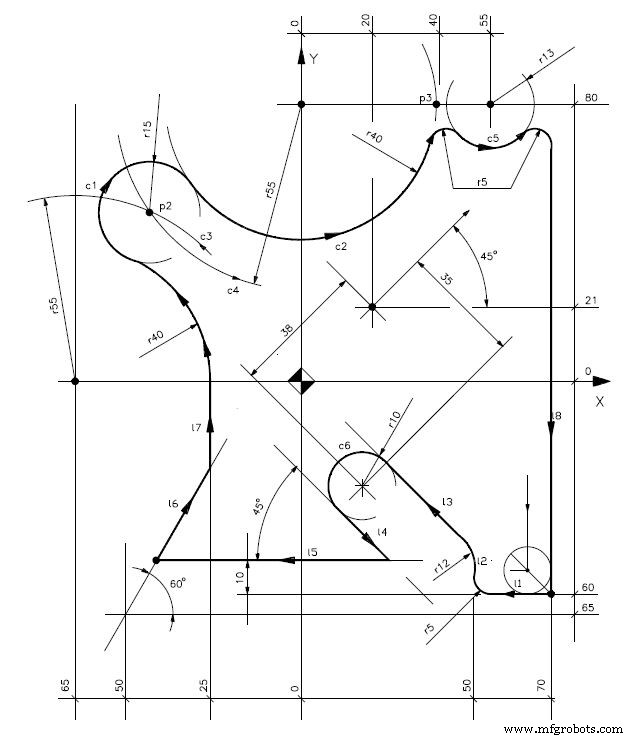

Osai CNC GTL プログラム例
N1 (DIS,"EXAMPLE 3") N2 S...F...T1.1M6 M... N3 o1=X20 Y21 a45 N4 l1=X0 Y-60,a180 N5 l2=X50 Y0,a90 N6 c6=o1 I-38 J-35 r10 N7 l3=c6,a135 N8 l4=c6,a-45 N9 l5=X0 Y-50,a180 N10 l6=X-50 Y-65,a60 N11 l7=X-25 Y0,a90 N12 c3=I-65 J0 r55 N13 c4=I0 J80 r55 N14 p2=c3,c4 N15 c1=p2,r-15 N16 p3=X40 Y80 N17 c2=c1,p3,r40 N18 c5=I55 J80 r13 N19 l8=X70 Y0,a-90 N20 G21 G42 l8 N21 Z-10 N22 l1 N23 r-5 N24 l2 N25 r12 N26 l3 N27 c6 N28 l4 N29 l5 N30 l6 N31 l7 N32 r40 N33 c1 N34 c2 N35 r-5 N36 c5 N37 r-5 N38 l8 N39 G20 G40 l1 N40 G Z20 N41 X... Y... M30
解説
このプログラムは、原点（o1）、直線（l1-l8）、円（c1-c6）、点（p1-p3）を順次定義し、それらを組み合わせて複雑な輪郭を構築しています。G21/G42で工具半径補正左を開始し、定義した幾何学要素を順にトレースして加工パスを生成。最後にG20/G40で補正をキャンセルしています。GTLの強力な幾何学計算機能（接点・交点の自動計算）を活用した実践的な例です。
