G75サイクルによる精密溝入れ・切断加工 – CNC旋盤最適化プログラム

概要 与えられた部品図に基づき、FANUC制御CNC旋盤用の缶サイクルを使用したパートプログラムを作成します。切込み深さ0.5mm、主軸回転数1200rpm。適切な切削条件と工具を想定してください。 図面/イメージ CNCプログラム U = (ワーク最大径 - プロファイル最小径)/2 = (35-25)/2 = 5 N0 G90 F0.2 S1200 T0101 M04 N10 G00 X38 Z2 N30 G73 U5 R10 N40 G73 P50 Q120 U0.05 W0.05 N50 G01 X25 Z0 N60 G01 X25 Z-30 N70 G01 X35 Z-30 N80

概要 FANUC制御機械で缶サイクルを使用したCNC旋盤プログラミングを作成します。ワーク径30mm、切込み深さ0.5mm、主軸回転数1200rpm。送りなどその他データは適宜想定。G71旋削サイクルの基本的な使い方を学べます。 図面/イメージ CNCプログラム N0 G90 F0.5 S1200 T0101 M03 N10 G00 X35 Z2 N30 G71 U0.5 R1 N35 G71 P36 Q90 U0.05 W0.05 N36 G01 X20 Z0 N50 G01 X20 Z-15 N60 G02 X25 Z-25 R15 N70 G01 X25 Z-40 N80 G03 X3

概要 外径旋削(荒/仕上げ)、穴あけ、内径ボーリングを含む複合加工プログラム。使用サイクル: 外径荒取り: G71旋削サイクル 外径仕上げ: G70仕上げサイクル 内径穴あけ: G74ペックドリルサイクル 内径ボーリング: G01直線補間 図面/イメージ CNCプログラム % O0111 (EX.NO.1); (材料径38.0*L36.0) N1 (外径プロファイル荒旋削) N2 G28 U0.0 W0.0 N3 G92 S2500 N4 G96 S180 M03 N5 T0000 N6 T0101 N7 G00 X40.0 Z1.0 N8 M07 N9 G71 U1.0 R1.0 N1

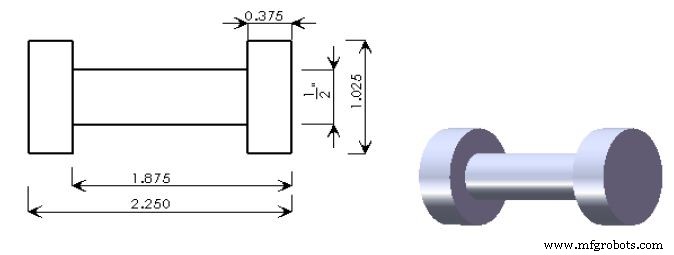

概要 G75溝入れサイクルを使用してX軸方向の長い溝を加工し、同一サイクルでワークを切断するCNC旋盤プログラムです。 図面/イメージ CNCプログラム G90 G20 G18 G55; T0400 M06; S2000 M03; G00 Z0.0; X1.200; G01 X1.150 F3; G71 U0.020 R0.010; G71 P2 Q3; N2 G01 X1.025; Z-2.420; N3 X1.150; G28 X0.0; G28 Z0.0; T0200 M06; G57; G00 Z-0.500; X1.300; G01 X 1.025 F1.5 S1000; G7
