G81 穴あけサイクルでグリッドプレートを穴あけ – サンプル CNC プログラム

CNC 工作機械のワークショップでは、さまざまなコンポーネントを扱います。もちろん、CNC 工作機械職人はそれらをプログラミングして機械加工します。
しかし、CNC 工作機械工作員は、コンポーネントを機械加工するための新しく経済的な方法も理解し、実践する必要があります。

次の cnc プログラミングの例は、さまざまな方法でプログラムできます。この cnc プログラムサンプルで使用される cnc プログラミングの方法は、プログラミングを容易にする G91 インクリメンタルプログラミングモードで G81 穴あけサイクルを使用します。

Fanuc cnc 制御は、G81 掘削サイクルで K を使用して掘削サイクルを繰り返します。
Haas cnc 制御は、L を使用して G81 掘削サイクルを繰り返します。

次の cnc プログラムは、haas cnc マシン用に書かれていますが、Fanuc cnc 制御用に簡単に変換できます。

Fanuc cnc 制御の同じテクニックを示す他の cnc プログラミング例を読むことができます

G81 穴あけサイクル – G91 インクリメンタルモードのサンプルコードで繰り返し穴あけ
G81掘削サイクルとG91サンプルプログラムで掘削を繰り返す

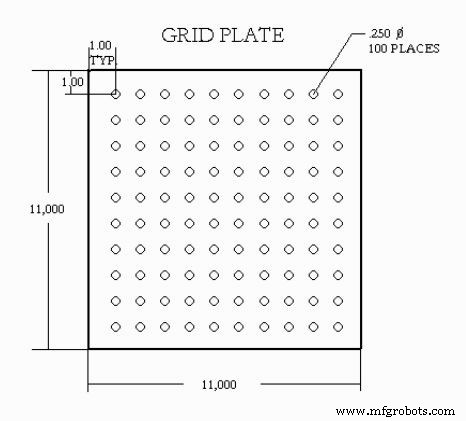

掘削グリッドプレートの CNC プログラム

G81 掘削サイクルによる掘削グリッドプレート

03400 (Drilling grid plate)
T1 M06
G00 G90 G54 X1.0 Y-1.0 S2500 M03
G43 H01 Z.1 M08
G81 Z-1.5 F15. R.1
G91 X1.0 L9
G90 Y-2.0 (Or stay in G91 and repeat Y-1.0)
G91 X-1.0 L9
G90 Y-3.0
G91 X1.0 L9
G90 Y-4.0
G91 X-1.0 L9
G90 Y-5.0
G91 X1.0 L9
G90 Y-6.0
G91 X-1.0 L9
G90 Y-7.0
G91 X1.0 L9
G90 Y-8.0
G91 X-1.0 L9
G90 Y-9.0
G91 X1.0 L9
G90 Y-10.0
G91 X-1.0 L9
G00 G90 G80 Z1.0 M09
G28 G91 Y0 Z0
M30

上記の cnc プログラムでは、G90 アブソリュートプログラミングモードを使用して、穴あけ用の新しい行を開始しています。 G91 Incremen0tal プログラミングを使用できますが、G90 を使用すると、このプログラムを読みやすく理解し、デバッグしやすくなります (問題が発生した場合)。
