デジタル歯科におけるクリア・アライナー製造を3Dプリンティングが変革

デジタル歯科——日常の歯科診療にデジタル技術を統合すること——が業界を再構築しています。中でも最も影響力のあるイノベーションの一つが3Dプリンティングです。

ブリッジ・モデル、サージカル・ガイド、義歯などで3Dプリンティングはすでに重要な役割を果たしています。しかし、現在最も普及している用途はクリア・アライナー製造です。

SmarTech Analysisによれば、クリア・アライナーは「おそらく今日、世界で3Dプリンティング技術の単一アプリケーションとして最高ボリュームを誇る」とされています。

では、3Dプリンティングはクリア・アライナー生産にどのように統合されているのでしょうか？

本記事では、クリア・アライナー向け3Dプリンティングの利点と、臨床医・ラボがデジタル・ワークフローにどう技術を組み込んでいるかを探ります。

シリーズの他のアプリケーション：

• 熱交換器向け3Dプリンティング
• ベアリング向け3Dプリンティング
• 自転車製造向け3Dプリンティング
• 医療用インプラント向け3Dプリンティング
• 3Dプリント・ロケットと宇宙船製造の未来
• フットウェア製造向け3Dプリンティング
• 電子部品向け3Dプリンティング
• 鉄道業界における3Dプリンティング
• 3Dプリント・アイウェア
• 最終部品生産向け3Dプリンティング
• ブラケット向け3Dプリンティング
• タービン部品向け3Dプリンティング
• 3Dプリンティングが実現する高性能油圧部品
• 3Dプリンティングが原子力産業のイノベーションを支援

クリア・アライナーとは？

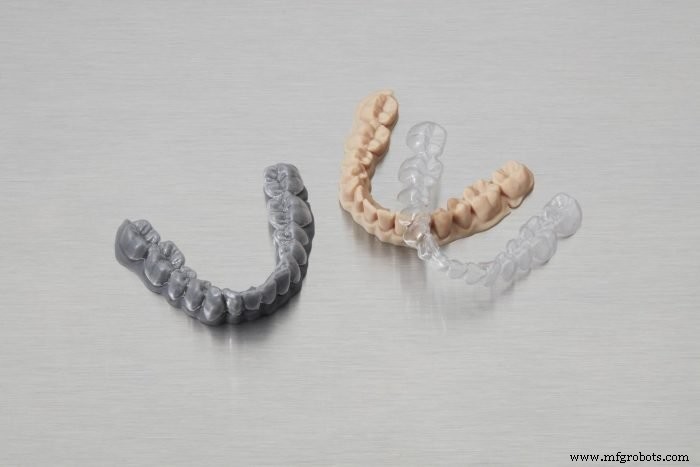

クリア・アライナーは取り外し可能な透明なトレイで、歯を徐々に目標位置へ動かします。従来の金属ブラケットと異なり、ほぼ目立たず、食事や歯磨きの際に取り外せます。

製造プロセスは、矯正歯科医が3D口腔内スキャナーで患者の歯列を撮影するところから始まります。これらのデジタル・スキャンが各アライナーの設計を決定し、現在の歯並びから最終的な配置への段階的ステップをマッピングします。一般的に治療計画には5〜30個のアライナーが必要で、平均6〜10個です。

各アライナーを製造するには、まず型（モールド）を作成します——通常はサーモフォーミング（熱成形）で。3Dプリンティングは現在、その速度、精度、柔軟性により、これらの型製造の推奨手法となっています。

主要技術にはステレオリソグラフィ（SLA）とマテリアル・ジェッティングがあり、両方ともレジンベースで高精度・フルカラー・モデルを製造可能です。HPのMulti-Jet Fusion（MJF）も高速造形と優れた材料特性で注目を集めています。

クリア・アライナー向け3Dプリンティングのメリット

患者固有のソリューション

クリア・アライナーは本質的にカスタマイズ品です。各トレイは歯を精密な軌道で誘導するため、わずかに異なる設計になります。このレベルのパーソナライゼーションには、法外なコストをかけずに複雑でユニークな設計を提供できる技術が求められます。

3Dプリンティングは、従来の切削加工のように高価な工具とセットアップを必要とせず、各患者に必要な複雑な型を経済的に製造できる唯一の技術です。

3Dプリンティングにより、ラボは患者のデジタル・スキャンから直接、複雑な患者固有の型を製造でき、高い精度を維持しながら生産コストを抑制できます。

マス・カスタマイゼーション

従来、クリア・アライナー型の作成には切削加工と手作業によるトリミングが必要で、時間と労力を要しました。3Dプリンティングはこれらの工程をバイパスし、患者のデジタル・ファイルからフル・バッチのカスタマイズ型を直接製造できます。

例えば、StratasysのJ700 Dental 3Dプリンターは1日最大400個のクリア・アライナーを生産可能と報告しています。HPはさらに進み、SmileDirectClubの49台のHP Jet Fusion 3Dプリンターが24/7稼働で毎日50,000個のユニークな型を製造——プリンター1台あたり約1,020個です。

このスループットとコスト効率を実現できる他の技術はなく、3Dプリンティングが市場を支配する理由を裏付けています。

ケアの現場でのクリア・アライナー生産

院内で型を直接プリントすることで、矯正歯科医は時間とコストを節約できます。典型的なワークフローでは、口腔内スキャンをラボに送ってモデリングし、高解像度のデジタル・ファイルを院内に返却して現地でプリントとサーモフォーミングを行います。

このアプローチにより、数週間かかっていた治療開始が数日で可能になります。さらに、アライナーを紛失した場合でも、デジタル・ファイルから数時間で交換用型をプリントでき、患者のスケジュールへの影響を最小限に抑えられます。

クリア・アライナー向け3Dプリンティングの事例

以下に、企業が3Dプリンティングを活用してクリア・アライナー生産を拡大・効率化しているケーススタディを示します。

DynaFlex：3Dプリンティングでクリア・アライナー市場へ参入

矯正装置と歯科医院向けソリューションのメーカーDynaFlexは、クリア・アライナーへの需要増を認識し、3Dプリンティングを導入して事業拡大を支援しました。

アライナー型専用に設計されたStratasysのJ700 Dental 3Dプリンターを使用し、液体光重合体を層ごとにジェット噴射し、UV光で硬化させます。完成した型は完全に硬化しており、後硬化工程が不要です。

DynaFlexによれば、J700の1回の造形で約55個の型を3時間で製造可能。さらに2台追加導入予定で、1日1,000個以上の型生産を目指しています。

Cranston Orthodontics：院内3Dプリンティングでクリア・アライナー型を製造

米国のCranston Orthodonticsは院内3Dプリンティングを導入し、クリア・アライナー生産のターンアラウンド・タイムを1日へ短縮しました。

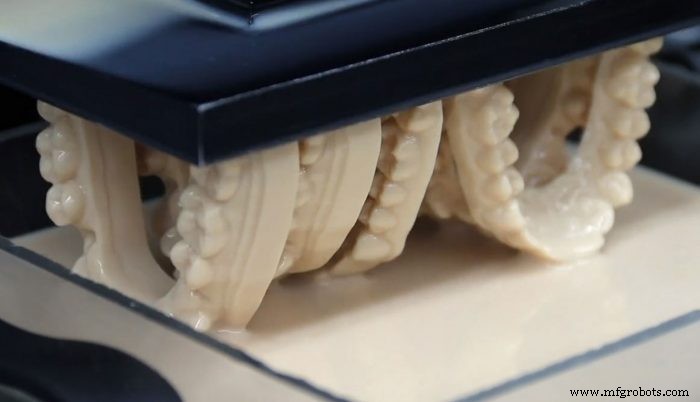

歯科用グレード材料対応のデスクトップEnvisionTec 3Dプリンターを使用。口腔内スキャンを専用ソフトウェアで準備後、EnvisionTecのE-Modelレジンで最大7個の型を一括造形します。
簡易な洗浄・乾燥サイクルを経て、型をサーモフォーミングし、手作業で仕上げ、患者に提供。精密なフィット感と優れたサービスを実現しています。

SmileDirectClub：3Dプリンティングでクリア・アライナーをより安価に

2014年設立のSmileDirectClubは、患者が自宅で印象採得するかSmileShopで口腔内スキャンを受けるモデルを確立し、コスト効率の良いアプローチを先駆けました。歯科専門家が治療計画を立案し、同社が3Dプリントしてアライナーを発送します。

すでに30万人以上がこのリモート・安価なソリューションの恩恵を受けています。HPとの提携により、49台のHP Jet Fusion 3Dプリンターで1日50,000個のユニークな型を生産し、来年は約2,000万個の型製造を計画。
この規模により、従来のインビジブル・ブラケットより最大60%低コストでアライナーを提供し、矯正ケアを民主化しています。

クリア・アライナーを直接3Dプリントする？

クリア・アライナー市場が加速する中、メーカーは二段階の型成形プロセスから単一工程のダイレクト・プリントへの移行を模索し、業務を効率化しようとしています。

ダイレクト・プリント・ワークフローへの移行は、設備投資を削減し、スループットを劇的に向上させます。

Invisalignの親会社Align Technologyはこの分野に多額投資し、ダイレクト・プリント・ソリューションを積極的に研究しています。

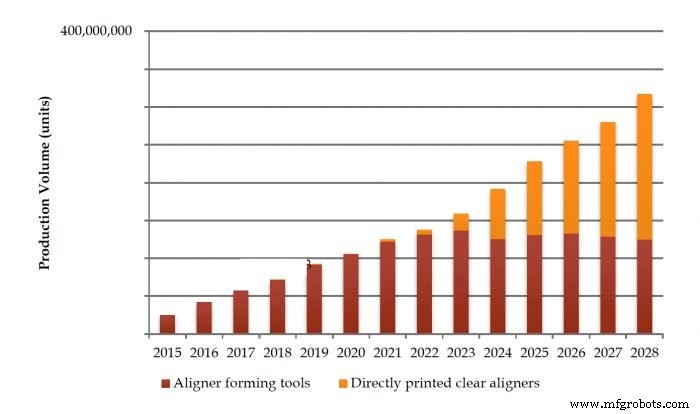

SmarTechの最新リサーチでは、光重合ベース・プリンターの進歩により、今後5年以内に直接3Dプリント・アライナーの市場ティッピング・ポイントに達する可能性が示唆されています。

3Dプリンティングはすでに矯正歯科を再構築し、コスト効率の良い大量生産モデルと前例のないレベルのマス・カスタマイゼーションを提供しています。継続的な進歩によりアライナーのダイレクト・プリントが実現し、さらなるコスト削減、ターンアラウンド・タイム短縮、患者ケア品質の向上が約束されています。

次回は医療業界、特にインプラントに焦点を当てた3Dプリンティングを紹介します。お楽しみに！
