放物面・双曲面・楕円面リフレクターの3Dプリント向け設計:CADガイド
このガイドでは、任意のCADツールで第一原理から放物面、双曲面、楕円面リフレクターを設計する方法を実演します。
応用分野

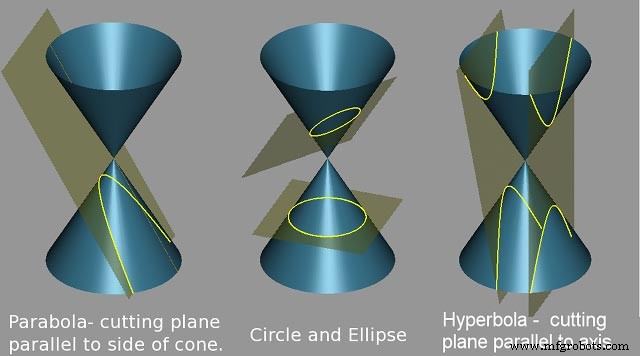

リフレクターは、産業・舞台照明からアンテナ信号収集、指向性マイクロホン、スピーカー筐体、赤外線ヒーター、超音波センサーまで多様な分野で重要な役割を果たします。適切な二次曲面——球面、楕円面、放物面、双曲面——を選択することで、エンジニアは特定用途に性能を最適化できます。
各形状は独自の利点を持ちます。たとえば、放物面リフレクターは光源を焦点に置くと光線を平行ビームに集束させます。本記事は放物面リフレクターの設計に焦点を当て、3Dプリントで追加機能を持たせられる他の二次曲面への原理拡張を示します。
方程式からCADへ
Autodesk Fusion 360でのモデリング
以下は、Andrew Sears(Autodeskサポート)が最初に概説し、明確化のために改良された、Fusion 360で放物面リフレクターを構築する体系的な第一原理ベースの手法です。
主要寸法から開始:直径Dと高さh。例としてD = 80mm、h = 30mmとします。

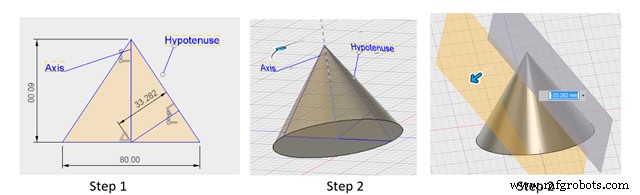

ステップ1
底辺D = 80mm、高さ2h = 60mmの直角三角形を描画。底辺の中点から斜辺に垂直な線を引く;このオフセット距離は33.282mmと測定されます。
ステップ2
斜辺、底辺、対称軸で囲まれた三角形領域を回転させ円錐シェルを作成。接平面を生成し、コピーしてオフセット距離だけ平行移動し、三角形の底辺をオフセット線の端点で交差させる。この平面が円錐を切断し、所望の放物面プロファイルを露出させます。

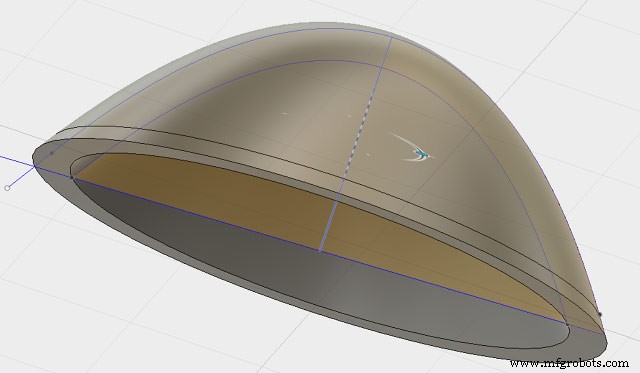

ステップ3

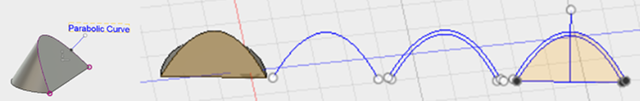

切断平面から放物線曲線を抽出し、必要な壁厚(例:3mm)だけ外側にオフセットし、結果のプロファイルを軸周りに回転。最終ソリッドが3Dプリント対応の放物面リフレクターとなります。
CADからプロトタイプへ
3Dプリントは仮想設計と実世界テストのギャップを埋め、迅速な検証、機能試験、小ロット生産を可能にします。イテレーション中は、選んだプリントパートナーと協力して美観、プリント可能性、マウント解決策を検討してください。

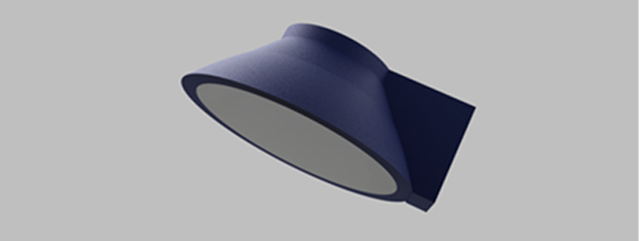

以下はマウント治具と統合された放物面リフレクターの例で、設計と製造の合理化を示しています。
Stratnelは設計アドバイザリとプリントサービスを提供し、デザイナーが開発サイクルを加速し、積層造形で複雑形状を実現できるよう支援します。
本記事は元々K. Padmanabhan氏、Stratnel Technologies LLP CEO兼創業者によって執筆され、同社の許可を得て再掲載しています。
