PLAの耐熱性を徹底解説：ABS、ASA、PETG等との比較と対策

3Dプリントでは、造形物の最終用途と設置環境を常に考慮すべきです。これにより、膨大な印刷時間、材料の無駄、予期せぬトラブルを防げます。

考慮すべき最重要事項の一つは、造形物がさらされる温度です。3Dプリントで最も人気の熱可塑性樹脂がPLAであることを考えると、PLAが耐熱性を持つかどうか気になるのは自然なことです。

PLAを、長期間60℃（149°F）以上の温度にさらされるモデルの印刷に使うのは推奨しません。これがガラス転移温度であり、この温度に達すると変形し始めるため、そうした環境には不向きです。代わりにABS、ポリカーボネート、PETGを使用すべきです。

ただし、PLAしか選択肢がない場合、アニーリング（焼きなまし）で耐熱性を向上させることは可能です。

PLAは太陽で溶けるか？

PLAの融点は約160〜180℃であり、住んでいる地域に関わらず、太陽光で溶けることはありません。それでもPLAはABS、PET、PETGなど他のフィラメントより耐熱性が低く、長期間の屋外・直射日光下での使用は通常推奨されません。

結論として、経験則：機能部品や屋外使用を目的としたオブジェクトをPLAで印刷してはいけません。ABSが嫌なら、これらの用途にはPETやPETGを使ってください。

前述の通り、原料、添加剤、色、製造プロセスによってPLAの融点は160〜180℃の範囲にあります。猛暑日でも160℃近くになることはありません。したがって答えは：いいえ、PLAは太陽で溶けません。ただし、脆くなり、引張強度と衝撃耐性を失います。

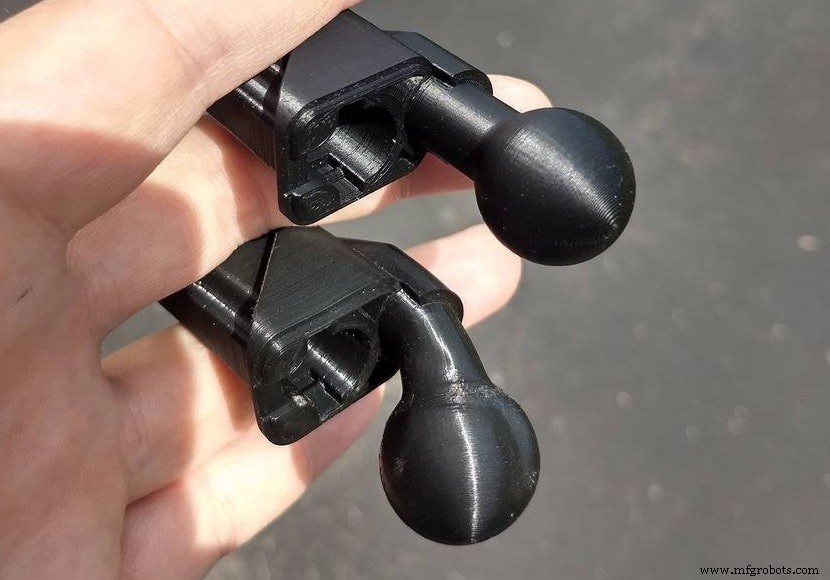

さらに、PLAのガラス転移温度（Tg）はわずか60〜65℃のため、真夏の炎天下に放置すると、数時間で変形、曲がり、ねじれ、反り、たわみが生じます。

極端に暑くない地域にお住まいなら、これらの懸念は当てはまらないと思うかもしれません。確かにそうかもしれませんが、年に数日でも、3Dプリント造形物の構造的完全性を損なうには十分です。

日光にさらされるオブジェクトを印刷する際、色も考慮すべきです。暗色は紫外線とエネルギーをより効率的に吸収するため、白色より速く（かつ多く）加熱されます。全体的な推奨は依然として「屋外用途にPLAを避ける」ですが、他の選択肢がない場合は明るい色を選んでください。

車内でPLAは溶けるか？

外気温が35〜40℃でも、車内温度は直射日光下で外気温より10〜20℃高くなります。これは車内の温室効果と、ボート・内装の色によるものです。

ダッシュボード上の物体が最も変形・反り・たわみしやすいですが、後部座席やトランクに置いても形状と構造特性が保たれる保証はありません。トランクなら技術的には温室効果から守られますが、長期間置けば変形のリスクがあります。

暑い日に車でオブジェクトを輸送するだけなら、クーラーボックスに入れることをお勧めします。大げさに聞こえるかもしれませんが、数時間かけて印刷した造形物を守るには、事前対策が常に最善です。

耐熱性に優れたフィラメント

ポリカーボネート（150℃耐性）

PCには通常2タイプあります：PC/PBT（ポリブチレンテレフタレート）とストレートなPC。それぞれガラス転移温度は110℃と150℃です。

ポリカーボネートは他フィラメントより高価ですが、耐熱性では最高クラスの熱可塑性樹脂です。多くの産業がPCを定番材料とする所以です。それだけでなく、非常にタフで耐摩耗性に優れ、引張強度と衝撃耐性も良好です。

工業用グレードの3Dプリンターにアクセスできない限り、純粋なポリカーボネートは印刷できず、PrusaのPC BlendやPolymakerポリカーボネートフィラメントのようなブレンド品で妥協する必要があります。

ABS（105℃耐性）

ガラス転移温度105℃のABSも、耐熱パーツ造形の最有力候補です。安価、入手しやすい、タフな材料です。欠点は、印刷が難しく手間がかかり、有毒ガスを出すため、適切な換気設備を真剣に検討する必要があることです。

PETG（80℃耐性）

PETGのガラス転移温度は80℃。PLAより遥かに優れ、外気温45℃超えの真夏日でも十分耐えられます。

私の非科学的な個人的経験でも、黒色PETGでも屋外機能部品として優秀で、数年は問題なく持ちます。

ただし、車載用途にはまだ推奩しません。暖かい地域では、冷房切りの直射日光下駐車車両の車内温度は70℃に達し、PETG造形物も容易に変形・反り・たわみします。

PETG印刷を検討中なら、具体的な設定を解説した記事と、安物で酷い品質のものもある中でお勧めのPETGフィラメントをご覧ください。

PLAは耐UV性があるか？

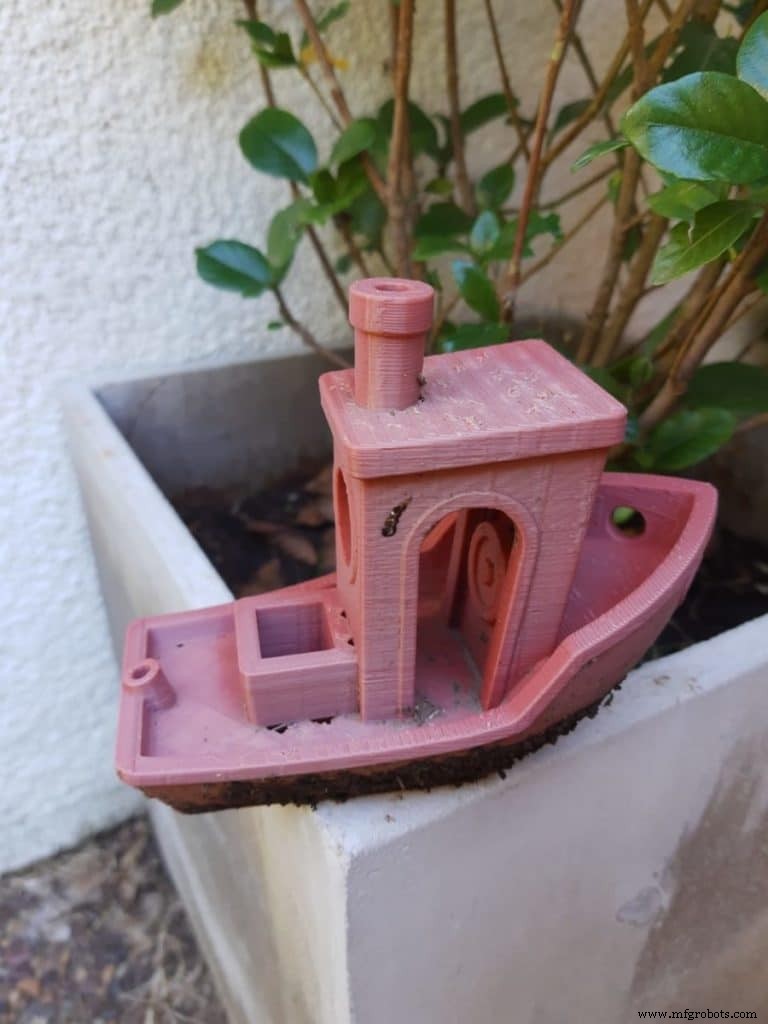

PLAは決して耐UV性のある熱可塑性樹脂ではありません。長期間日光にさらされると永久的にダメージを受けます。

PLAは植物由来の有機化合物から作られ、生分解性があります。UV線はそのポリマー分子構造に光化学効果を引き起こし、劣化プロセスを加速させます。PLAは急速に脆くなり、容易に破損するようになります。要約すると、前述の通り、UV曝露リスクがある機能的PLAパーツの印刷は全く推奨しません。

日光はPLA造形物の見た目に影響するか？

常温でのUV曝露なら、PLAは美観モデル用途として問題ありません。変形・反り・たわみは起きませんが、間違いなく脆く弱くなります。唯一の問題は、UV線による光化学効果が着色顔料の劣化も引き起こすことです。つまり、PLAモデルの色はUV光にさらされると比較的早く褪色します。

3Dプリント用耐UV性フィラメント Best選択

前節で耐熱フィラメントを扱いましたが、この節は冗長に見えるかもしれません。しかし、「UV光曝露」と「耐熱性」の区別は重要です。屋外では両者がセットになりがちですが、必ずしもそうとは限りません。

PETG

純粋なPETG（無着色・無添加）は屋外で良好に機能し、長期間の直射日光曝露にも比較的耐性があります。補足として、耐食薬品性と耐水性もあり、ほとんどの屋外用途に適した熱可塑性樹脂です。

なぜPETGは日光下でABSとPLAより優れるのか

滑らかな表面により、PETGは表面に降り注ぐ放射線の大半を反射できます。したがって、UV放射が脆化や退色を引き起こす光化学反応を誘発しにくいのです。

ナチュラルPETGは透明です。つまり、熱エネルギーをポリマー構造内に閉じ込めません。したがって、周囲温度上昇に対してより耐性があります。

剛性のABSと異なり、PETGのポリマー構造はかなり柔軟で、伸縮します。結果として温度変化に合わせて伸縮し、気候変動の悪影響を緩和します。

ASA（アクリル・スチレン・アクリロニトリル）

ASAはABSの代替として開発された非常に軽量な熱可塑性樹脂です。耐熱・耐UV機能部品の印刷に最適で、かなり強靭で、高い衝撃耐性と耐摩耗性を持ちます。

ASAは、過酷で極端な気象条件を経験するオブジェクトの印刷に最も推奨されるフィラメントです。その特性から、すでにメーカーが屋外用LED照明ハウジングやソーラーライト、車両ダッシュボードなどに使用しています。

構造的にはABSと似ていますが、ASAは耐候性・耐UV性が（10倍）優れています。

欠点は、代替品と比べて高価なこと。また、一般的なプリンターでは印刷が難しく、失敗造形と材料浪費を招きやすいことです。

PLAをより耐熱性にする方法

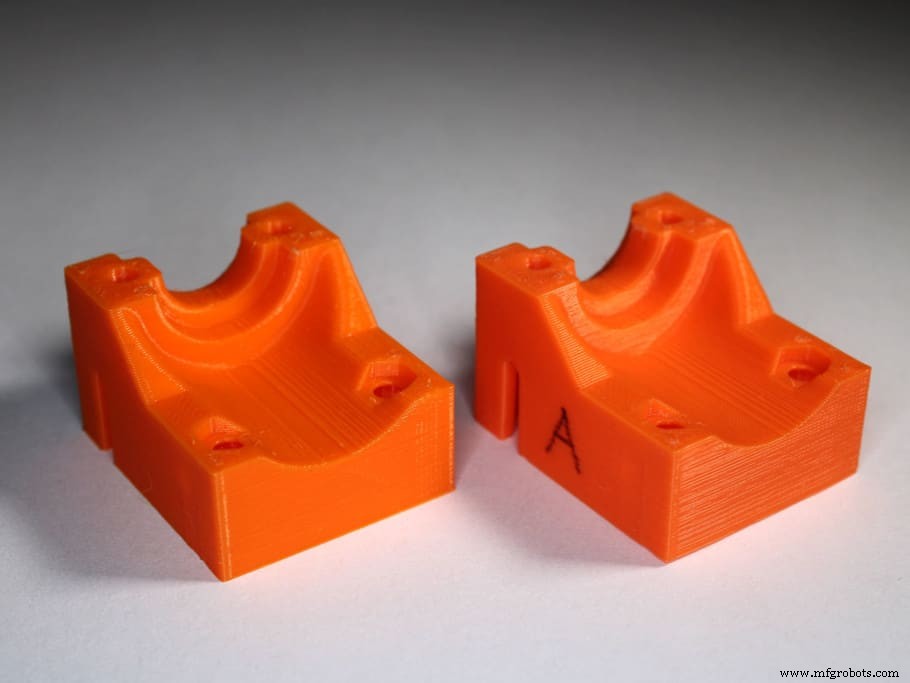

プロセスの難易度が低く、良好な結果が得られるため、PLAオブジェクトのアニーリングは、強度と耐熱性を大幅に向上させる最良の方法の一つです。

PLAオブジェクトをアニーリングするとは、60℃（140°F）またはわずかにそれ以上、しかし160℃（320°F）未満まで徐々に加熱することを意味します。つまり、ガラス転移温度よりわずかに高く、確実に融点より下の温度に曝露します。約30〜45分この温度を維持することを推奨します。

アニーリングが3Dプリントオブジェクトの強度と耐熱性を高める仕組み

アニーリングにより、プラスチック内部の大きな結晶構造の数が増え、応力と熱エネルギーをより均等に再分配できるようになるため、造形パーツがより強く、耐久性が高まります。

微視的には、プラスチックは通常無秩序な非晶質構造です。印刷時に「バンディング（帯状構造）」と呼ばれる現象を引き起こしやすく、一部は急速冷却で微小結晶、他部は緩慢冷却で大結晶が形成されます。アニーリングプロセスはパーツ構造を緩和し、成形応力を低減させます。

アニーリングは後処理も容易にし、表面を滑らかにし、欠損を埋めることで仕上げ工程の時間とコストを節約します。アニーリングされたパーツは射出成形品のような外観になり、通常よりプロフェッショナルで工業グレードに見えます。
