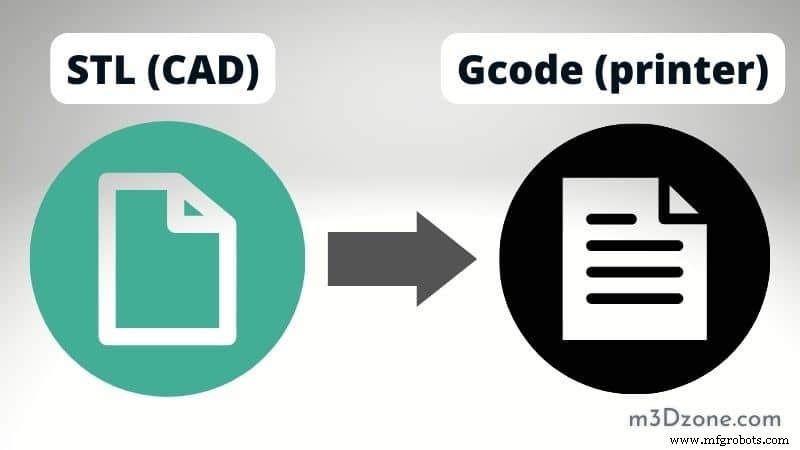

ステップバイステップガイド: STLをGコードに変換して信頼性の高い3Dプリントを実現

3Dモデルで最も一般的なファイル形式はSTL形式です。しかし、ほとんどの製造システムはGコードを必要とします。

スライサーソフトウェアがSTLをGコードに変換します。ハイレベルなスライシングプロセスが、STLファイル形式から3Dプリントパーツへと導きます。

この記事では、あなたの3DプリンターのためにSTLをGコードに変換する手順をステップバイステップでガイドします。STLをGコードに変換する方法を始めましょう。

では、STLをGコードファイルにどう変換するか？

スライサーでSTLファイルを開いてスライシングプロセスを開始します。パラメータをあなたのニーズ、スケール、品質設定に合わせて調整します。そして「スライス」を押せば、完成です。オーダーメイドのGコードファイルがモデルを現実のものとします！

3Dモデリングソフトで作成されたモデルはSTLファイルとして保存され、プリント前にレイヤーにスライスされる必要があります。

STLファイルとは？

STLファイルは3Dオブジェクトを数学的に記述し、CADシステムの3D出力です。3D SystemsのChuck Hullが1986年にSTLを発明しました。Standard Triangle Language（STL）とStandard Tessellation Language（STL）はSTLのバックロニムです。

STLファイル形式は3Dオブジェクトの表面幾何学のみを記述し、その他の情報も含みます。このような記述は、対象の表面を構成する小さな幾何学的形状としてデータモデルを格納・伝達します。

STLファイルをGコードに変換する4つの簡単なステップ

ステップ1: スライシングプログラムのインストール

3Dプリントにおけるスライシングプロセスは、まず一歩引いてプリントプロセス自体を検証することで最もよく理解できます。コンピューターにスライシングソフトウェアをインストールする必要があります。スライサーはインストール中およびインストール後に、サポートするファイルタイプをプロンプトします。

STLサポート、Arduinoサポート、Gコードサポートから選択できます。無料ダウンロード可能な優れたスライサープログラムが幅広く利用可能です。市場にはいくつかのスライサープログラムがあり、人気のオプションをいくつか紹介します：

• Eiger
• Slic3r
• Repetier
• FlashPrint
• Simplify 3D
• Ultimaker Cura
• OctoPrint
• PrusaSlicer
• AstroPrint
• SuperSlicer
• MakerBot Print

どのスライサーを選ぶかは重要です。しかし、一部のスライサーは機能と使いやすさの面で異なります。すべて、3Dモデルを3Dプリンターが解釈できる形式に変換するという同じことを実行します。

ステップ2: プリンタープロファイル

スライサーを使用する前に、まず3Dプリンター設定を構成する必要があります。スライサーには多くのコンシューマープリンターのプリンタープロファイルが既にあります。しかし、カスタムビルドには以下の手順が必要です：

• プリンターでカスタムオプションを選択
• プリンターを追加
• ベッドタイプへ移動
• Gコードタイプを選択
• プリントヘッド寸法を追加
• ノズルとZ軸の高さの差をガントリー高さに追加
• 必要に応じてエクストルーダーオフセットを追加

ほとんどの場合、デフォルト設定が理想的なので何も変更する必要はありません。しかし、他の高度なパラメータの支援や変更が必要な場合は、設定アイコンをクリックしてプリンターの設定タブにアクセスできます。

ステップ3: STLファイルのインポート

プリンタープロファイル設定後、スライサーのインポートオプションからSTLファイルをインポートします。スライサーにモデルが表示されます。スライスボタンを押す前に、プリント設定をいくつか調整する必要があります：

• 材料タイプを選択
• プリント速度を選択
• グラデーションインフィルを選択してフィラメントと時間を節約
• サポートを追加
• 使用フィラメントタイプに基づいて密着タイプを選択

ステップ4: オブジェクトをGコードにスライス

STLファイルをGコード形式に変換する前に、フィラメントプロバイダーから提供されるハンドブックや電子マニュアルをよく読んでください。材料タイプに基づいた関連設定とパラメータが指定されています。

すべての設定が完了したら、モデルが多数のレベルのスタックに変換されるのを観察できます。

レイヤー高さを減らしてクリーンな表面仕上げを作ります。レイヤー数と推定プリント時間に気づくでしょう。ファイルの保存場所を尋ねられたら、保存をクリックするか保存先を選択します。

スライシング時に考慮すべきこと

スライサーはモデルを調べ、マシンコードを生成します。スライサーの「スライス」ボタンがSTLをGコードに変換しますが、その前に何が来るかでオブジェクトの生成方法が決まります。STLファイルのスライシングに影響を与える要因には：

• 3Dプリンターモデル

一部のスライサーは特定の3Dプリンターモデルのプリセット設定を備えています。しかし、ユーザーがスライサーを微調整する責任があります。

• フィラメントタイプ

速度、温度等はプリント材料に基づいて修正する必要があります。しかし、ABS、PLA、PETG等の基本プロファイルを常にチェックしてください。

• 望ましい品質

レイヤー高さ、インフィル率、プリント速度、壁厚がモデル表示と品質に影響します。

CuraでのGコード作成 [動画]

FAQ

STLをGコードにどう変換する？

STLファイルをドラッグ＆ドロップするか、「ファイル選択」タブを選択して変換プロセスを開始します。表示されるウィンドウで「変換」をクリックします。

STLからGコードへの変換が完了したら、GCODEファイルをダウンロードできます。メッシュ変換は高速です。STLをGコードに数秒で変換できます。

STLとGコードの違いは？

Gコードは、速度、温度、3Dオブジェクトの幾何学などのプリンターパラメータを表します。Gコードからの指示は、あなたの3Dプリンターが品質プリントのためにフィラメントの各層をどう配置すべきかを示します。

一方、STLファイルは、3Dデザイナー、建築家、その他が読める標準化された3Dファイル形式です。

CuraはSTLをGコードに変換するか？

Curaでスライスしてファイルを保存することでGコードを生成します。ファイルをプリンターに転送します。これでプリントできます。保存するファイルはGコードに変換されます。Gコードはプリンターが3Dプリントを作るために使用する言語です。

どのファイルをGコードに変換できるか？

Gコードに変換できる様々なファイルタイプがあります。ベクター画像から始めて信頼できる変換ソフトを使えば、Gコード変換手順は簡単です。

人気のベクターファイル形式には、Design eXchange Format（DXF）ファイル、DraWinG（DWG）、Scalable Vector Graphics（SVG）があります。

ラスターファイルから始める場合はどうでしょう？DXF、DWG、SVGファイルはベクトル化を必要としません。したがって、ネイティブ形式のまま直接Gコードにエクスポートできます。

STLファイルには寸法があるか？

STLファイルには、表面から細分化される可能性のあるすべての三角形のすべての頂点の座標が含まれます。しかし、STLモデルの物理的寸法は含まれません。代わりに、ミリ単位で正確な寸法を持つ3Dモデルを作成できます。

STLファイルがGコードに変換され、プリンターでプリントされると、3Dプリントは期待通りに機能します。STLファイルはスライサーにインポートされ、セットアップされた通りの正確な寸法で製品が表示されます。

結論

STLファイルをGコードに変換する方法を学んだ今、その知識を活用する準備が整いました。STLをGコードに変換することは必要不可欠であり、この記事ではあらゆる3Dプリンターで3Dモデルをスライスしてプリントする方法を説明しています。

STLファイルをGコードに変換するのに問題がある場合、この記事がお役に立てば幸いです。ご質問やご懸念があればお問い合わせページをご利用ください。
