押出機が E3D ノズル v6 と互換性があるかどうかを確認する方法

3DプリンターのノズルをE3Dオリジナルノズルに交換する際、互換性があるか疑問が生じることがあります。ほとんどの 3D プリンターは、ノズル v6 オリジナルと互換性がある場合、その測定は最も使用されている M6x1 であるためです。

ユーザーが現在のノズルの測定値がわからない場合は、3D プリンターからノズルを抽出する前に、互換性があるかどうかを確認する 2 つの方法を説明します。このためには、最初にホット エンド フィラメントを取り外し、印刷温度まで加熱してから取り外す必要があります。ホット エンドは室温なので、7 mm E3D レンチを使用してノズルを緩めます。

Gif 1:ノズルのネジを外す

削除すると、次の方法で測定値がチェックされます:

1. オリジナルのE3Dノズルがあれば、交換する3Dプリンターと直接比較できます。 2 つのノズルを糸に接触させ、光が結合の間を通過しないことを確認して、2 つのノズルがそれらの間に完全に適合することを確認するだけで済みます。

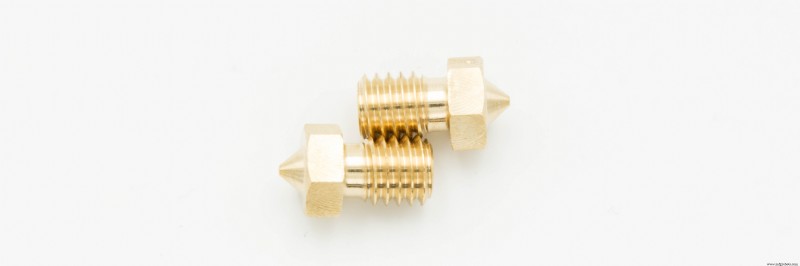

画像 1:ノズルの比較

2. オリジナルの E3D ノズルが利用できない場合は、直径とねじピッチの両方を測定するノギスが必要です。直径はねじの外側で測定され、6 mm でなければなりません。ねじピッチは 2 つのねじ山の間で測定され、この値は 1 mm である必要があります。場合によっては、対策がややマイナーかもしれません。

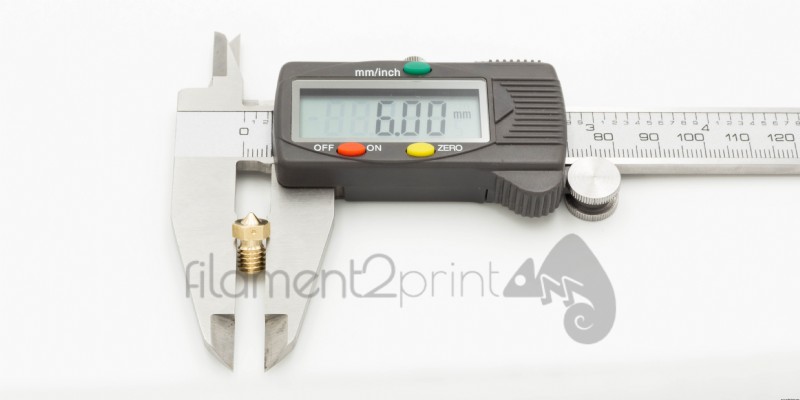

画像 2:ノズルの直径

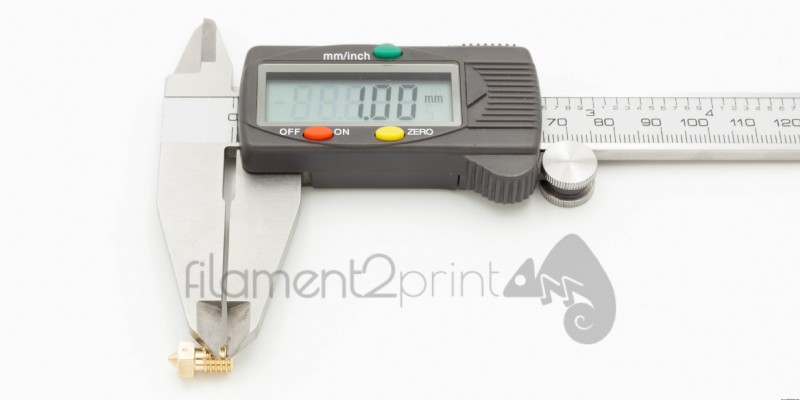

画像 3:ノズルのスレッド ピッチ

ノズルをブロックにねじ込む際は、手でねじ込み、最後にE3Dレンチで押し込むことをお勧めします。プロセスが完了したら、3D プリントでエラーが発生しないように、ベースを水平にすることをお勧めします。

Gif 2:ノズルを回す

これらの簡単な手順の後、ユーザーは自分の 3D プリンターがオリジナルの E3D v6 ノズルと互換性があるかどうかについて疑問を持つことはありません.
