E3.series 2021：新しいパネル設計ツールと3Dエクスポート機能

E3.series 2021が利用可能になり、電気盤プロジェクトの作成と開発に特化した新機能のリストを準備しました。

---

今すぐ世界トップクラスのE-CAEツール「E3.series」を技術トレーニング付きでお試しください！

下のバナーをクリック：

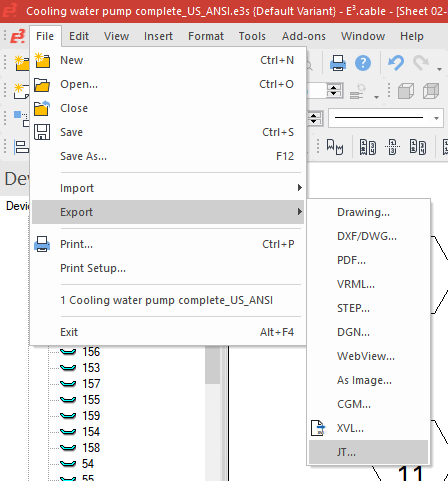

パネルから3Dデータをエクスポート

1. JTフォーマット使用

• 標準フォーマットで、ほとんどのMCADシステムがインポート可能（一部追加ライセンス必要）
• デバイスとワイヤがグラフィックと構造要素としてエクスポート

2. STEPフォーマットは使用不可

• DBEモデルにインポート時にE3内部フォーマットに変換されるため、保存データから再びSTEPを作成不可
• ライブラリにSTEP情報を追加保存するとライブラリが破損
• コンポーネント問題は解決せず、ユーザーがSTEPファイルをデータベースに再ロードする必要あり

3. エクスポートは以下のダッシュボード設定を考慮

• ワイヤパラメータの表示
• 2Dから3Dへのグラフィックス
• 3D STEPモデルの表示

4. ジオメトリは3D表現として表示される通りにエクスポート

5. ダイアログで以下の設定可能

• エクスポート範囲:
  • すべて: ダッシュボードのすべてをエクスポート
  • 選択: 現在選択中のアイテムのみエクスポート
• オプション:
  • グラフィックスを含む: 2Dグラフィックス(線)もエクスポート (デフォルト有効)
  • STEPエッジを含む: STEPモデルのエッジも線としてエクスポート

パネルでのハイライトコマンド

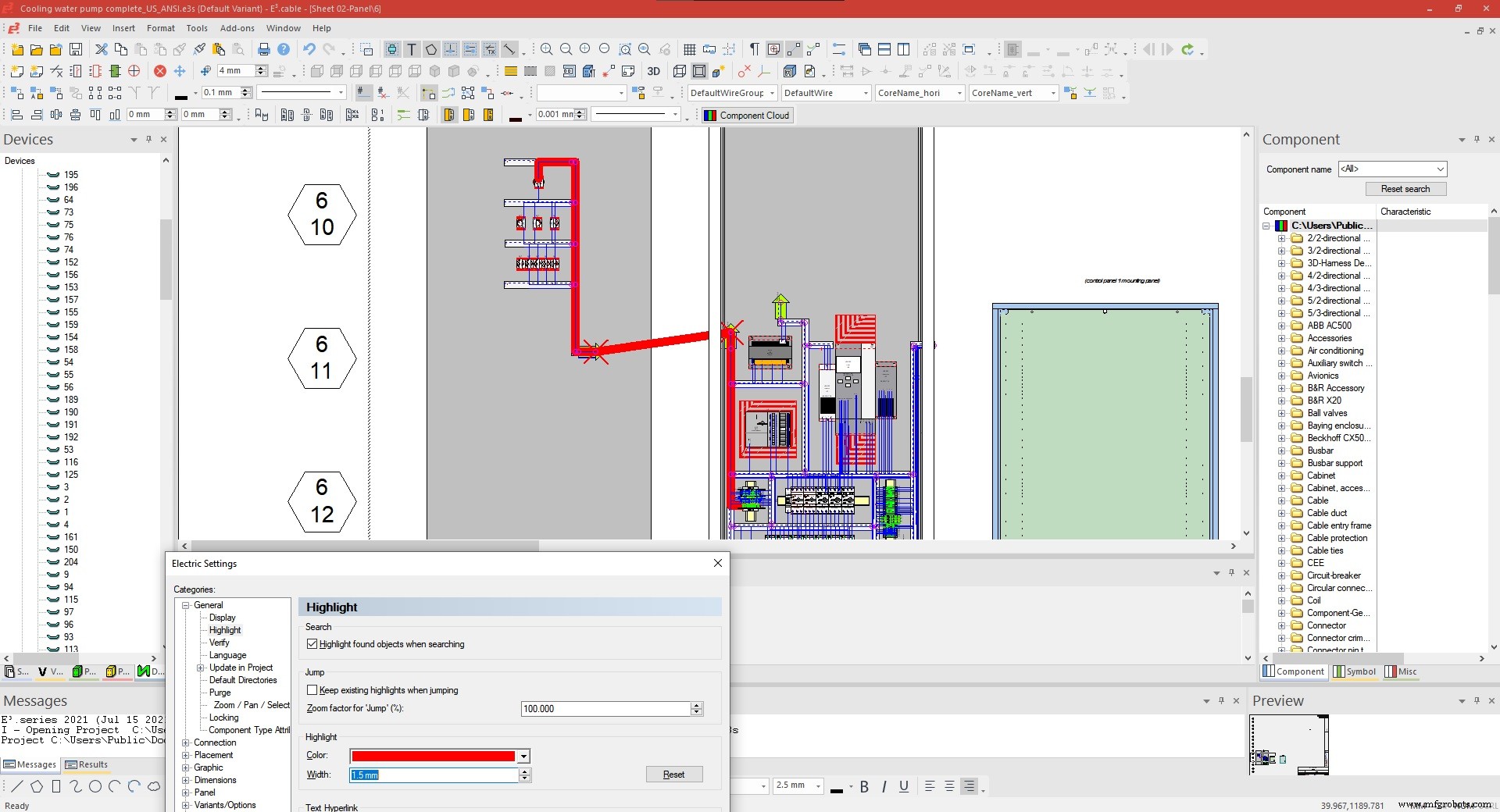

1. 3Dパネルへジャンプ時にグローバル「ハイライト」設定を使用

2. 3Dパネルで選択要素により良いマークアップを使用

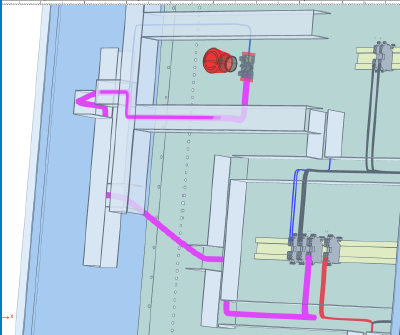

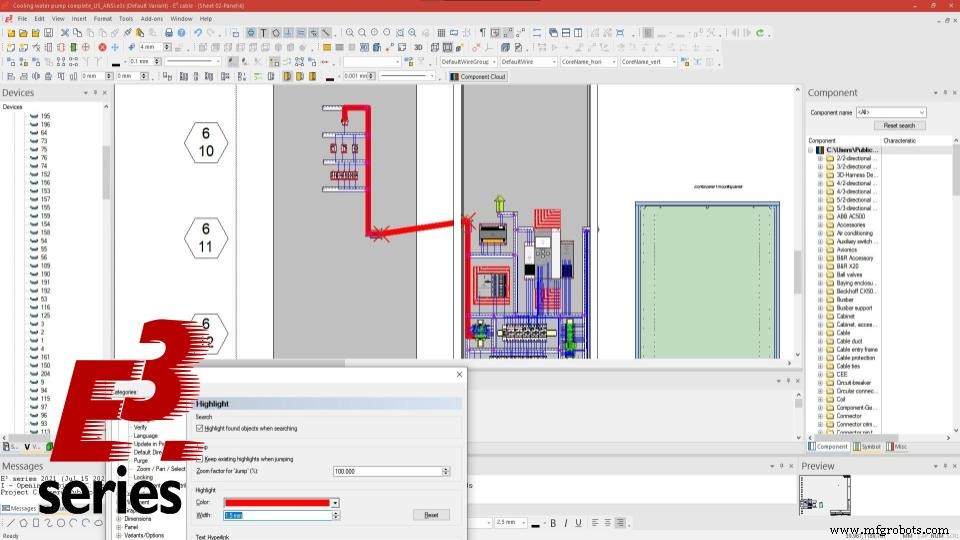

パネルパスのハイライト

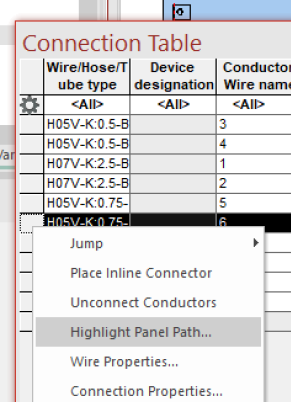

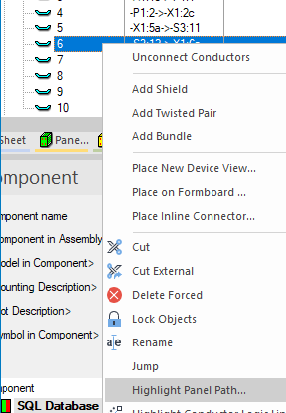

1. 新コマンド: パネルパスのハイライト/パネルパスハイライトのリセット

• パネル内でルーティングされたワイヤのパスを、定義した色と幅で表示

• このワイヤが表示されているすべてのシート(2D、3Dビュー)にハイライト表示
• シートが開いていない場合、自動的に開く(共有シートを除く)
• COM呼び出し:
  • ret = pin.HighlightPanelPath (color, width, sheetOpenFlag)
  • ret = pin.ResetHighlightPanelPath

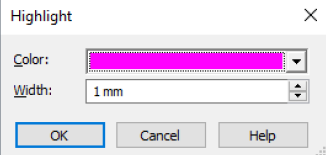

2. パネルパスのハイライト - 色と幅の選択

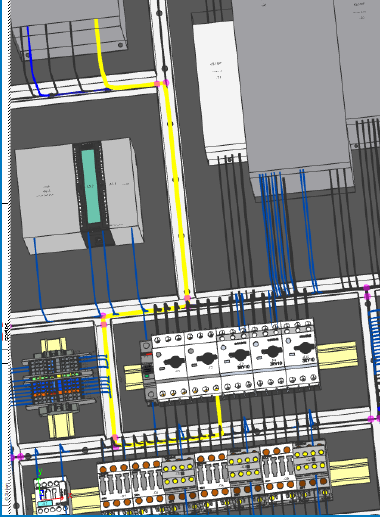

3. パネルパスのハイライト - 実行後

コマンド実行後、ワイヤのハイライト色がデバイスツリーに表示

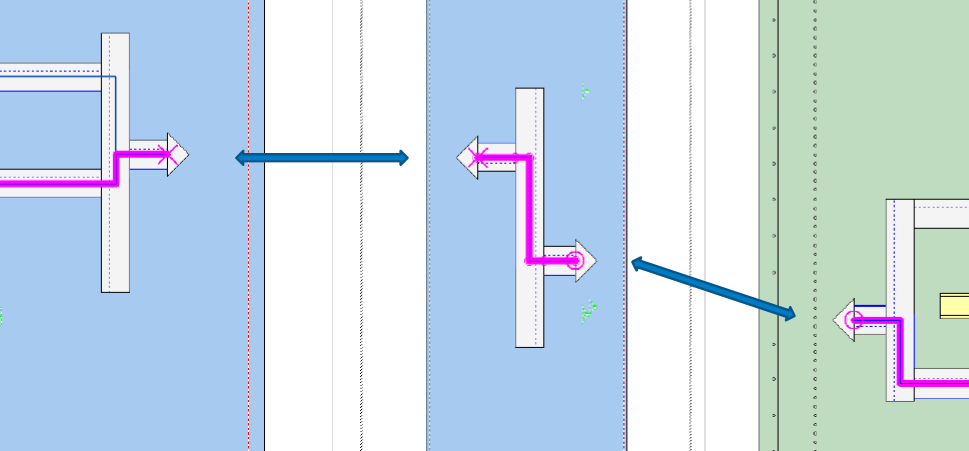

• ワイヤがケーブル入出力ダクトを通ってルーティングされている場合、対応する入出力が別の記号(十字、円など)で表示

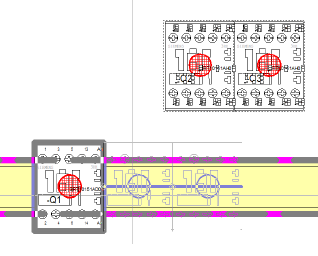

パネルへの配置

1. ある2Dビューから別のピボット2Dビューにデバイスを移動すると、デバイスが自動的に回転

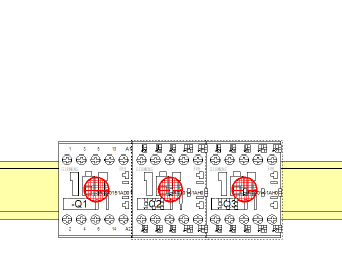

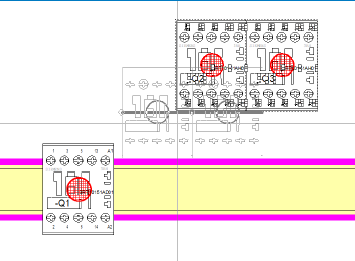

2. 既存モデルに複数の隣接モデルを直接配置しても衝突しない

• これまでは単一モデルまたは選択モデルが隣接していない場合のみ可能

3. ケーブルダクトの自動フィッティングはZ座標に依存しない

• ケーブルダクトの基準線が異なっても、重ならないように自動調整

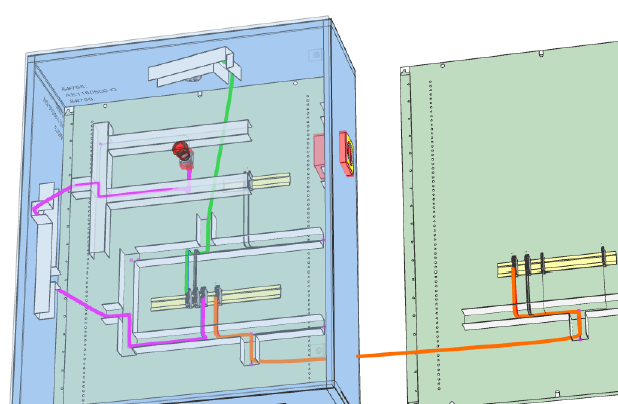

パネルルーティング

1. プロジェクト内で各ケーブルダクトの充填制限を個別に定義

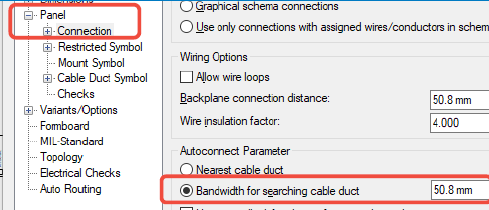

2. プロジェクト設定で全ダクトのデフォルト設定

3. 新しいCOM呼び出し

• Dev.GetCableDuctFillLimit
• Dev.SetCableDuctFillLimit
• Dev.GetCableDuctWarningLimit
• Dev.SetCableDuctWarningLimit

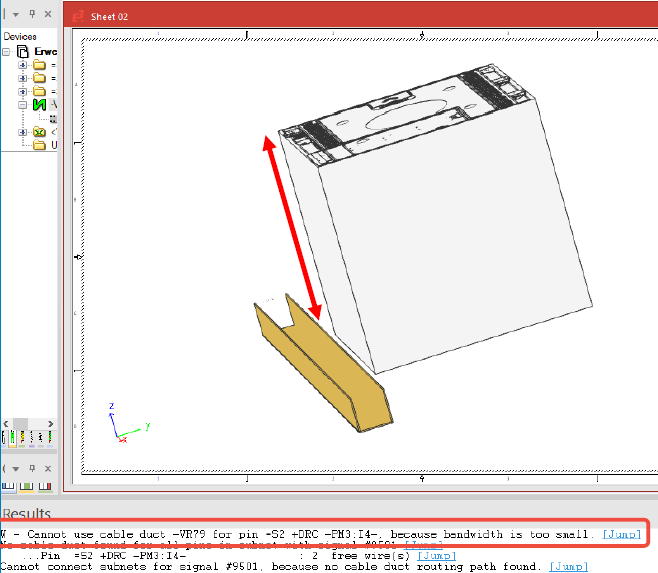

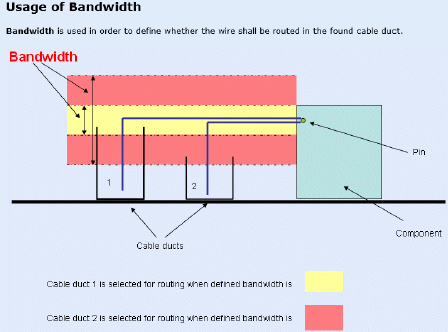

4. パネルルーティングの追加メッセージ - ケーブルダクトをシールする帯域幅が小さすぎる場合、ダクトが見つからない

---
