Fusion360でツールパスのエントリポイントを制御する方法

エンドミルの側面で垂直面に導く場合、ツールが引き込まれた場所にマークが付けられます。製造業者は、寸法上および表面仕上げの観点から、準拠するための厳しい公差を持っていることがよくあります。たとえば、工具が表面仕上げ公差によって支配される面につながる場合、リードから残されたマークがコンポーネントの機能を危険にさらす可能性があります。

さらに、自動車産業向けのコンポーネントを作成する場合、外向きの表面には表面仕上げ公差があります。視覚的な理由から、ここでも同じことが当てはまります。外向きの表面に残された目撃マークは、コンポーネントが使用に適さないと見なします。

証人マークを削除するプロセスは、タイムリーで費用がかかり、熟練した個人が必要です。コンポーネントからマークを研磨することは、制御が不十分なプロセスです。個人のスキルによって異なる結果を導きます。最も熟練した研磨機でさえ、使用に適さないと見なしてコンポーネントを損傷する可能性があります。ツールパスのエントリ位置を移動することで回避できるのは、この不確実でタイムリーでコストのかかるプロセスです。

クランプ、固定具を避け、機械の制限内にとどまる

私たちはしばしば機械の封筒を最大容量まで使用するので、すべてのミリメートルが重要です。とはいえ、最大の剛性を得るためにクランプがコンポーネントの近くにあることは珍しくありません。

この場合、ツールパスはクランプにつながることを選択する場合があります。エントリポイントを制御する機能がなければ、私たちの唯一の解決策はクランプ自体を動かすことです。これは、よく知られているように、望ましくない選択です。同様に、マシンの制限がある場合、コンポーネントが制限されている可能性があります。したがって、制限外の領域への引き込みはこれに違反し、NCコードを実行できなくなります。繰り返しになりますが、エントリポイントを移動するオプションがない場合、可能な限り、コンポーネントを物理的に制限内に移動するしかありません。

Fusion360がどのように役立つか

これらの問題の解決策は、ツールが在庫に出入りする場所を完全に制御することです。 Fusion 360には、これを行う方法がいくつかあります。

最初の方法は、リンクタブ内のエントリ位置の選択を使用することです。このオプションは、すべてのツールパスで使用できるわけではないことに注意してください。このオプションがあるツールパスは、2Dアダプティブ、2Dポケット、2D輪郭、2D彫刻、2D面取り、2Dスロット、3D適応、3Dポケット、3D平行、3Dスカラップ、3D輪郭、3Dランプ、3D鉛筆、3D水平、3Dです。流れ、切りくず、および多軸の輪郭。

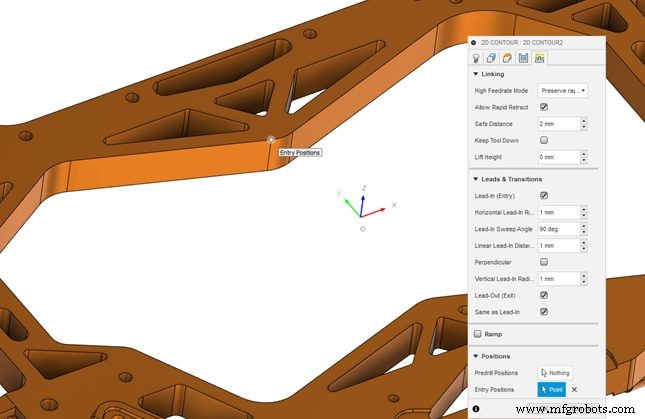

この例では、2D輪郭を使用しています。図1では、デフォルトのリードインおよびリードアウト位置を使用した元の2D輪郭を確認できます。コンポーネントのポイント選択を介してエントリポイントを移動するための選択が行われています。エントリポイントが、エントリ位置として選択したポイントに可能な限り近づいたことがわかります。

これは多くのアプリケーションにとって優れたソリューションですが、Fusion 360MachiningExtensionには代替オプションがあります。これには、新機能であるエントリ位置の移動が含まれます。 Fusion360で。

エントリポイントの移動– Fusion 360 Machining Extension

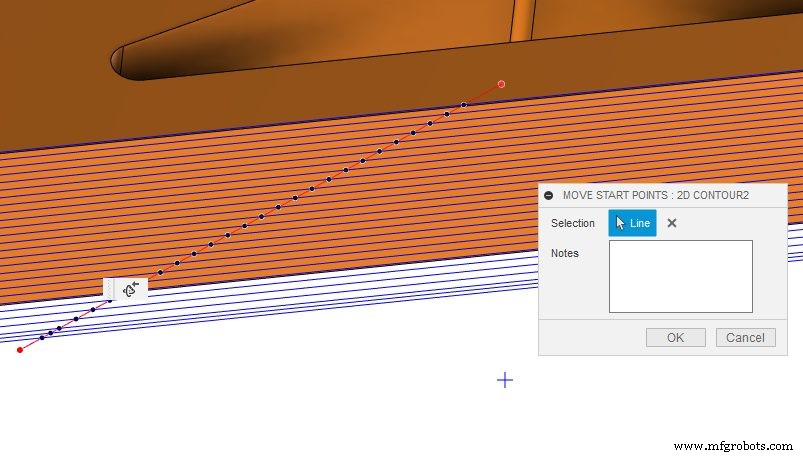

エントリ位置の移動は、他のツールパスの変更とともに[変更]タブにあります。選択したら、ツールパスの閉じたセクションに1本以上の線を引きます（以下を参照）。線がツールパスと交差すると、Fusion360は視覚的なフィードバックを提供します。これは、エントリ位置が移動されている場所を示す黒い点で表示されます。ツールパスセクションが開いている場合、ツールパスセクションは異なる色になります。したがって、ツールパスのこのセクションで移動できない位置を通知します。

この機能の詳細については、以下のビデオをご覧ください：

Fusion 360 Machining Extensionを試してみる準備はできましたか？高度な3軸および5軸戦略、ツールパスの最適化、およびプロセスの自動化にアクセスして、Fusion360のコアCAM機能を強化します。
