正確なバッテリーテスト: テスターメーターを効果的に使う方法

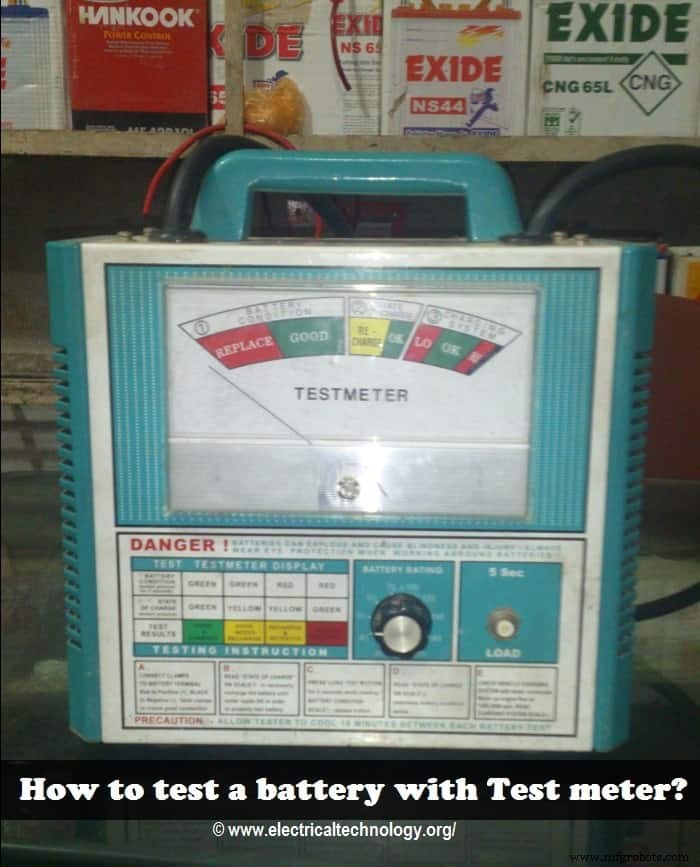

テスターメーターでバッテリーをテストする方法

バッテリー、車載バッテリー、電池の効率と状態をチェック・測定するためのツールやメーターは数多く存在します。デジタルマルチメーターでもテスト可能ですが、より正確な診断には、デジタルバッテリーテスター、マルチバッテリーテスター、12V電子バッテリー&スターター/充電システムテスター、電子バッテリー&システムテスターなどの専用ツールを使用し、バッテリーが良好か、寿命かを判定します。

テスターメーターでのバッテリーテスト手順

テスターメーターでバッテリーをテストするには、以下の手順に従ってください。

クランプ接続: 赤クランプをプラス（+）端子、黒クランプをマイナス（-）端子に接続。クランプをねじって確実な接触を確保します。
充電状態の確認（スケール②）: 「STATE OF CHARGE ②」をスケール2で読み取ります。必要なら「OK」と表示されるまで充電し、適切なテストができる状態にします。
負荷テスト（5秒間）: 「LOAD TEST」ボタンを5秒間押し続けながら、「BATTERY CONDITION ①」をスケール1で読み取り、値を記録します。その後ボタンを離します。
再度充電状態確認: スケール2で「STATE OF CHARGE ②」を再読み取りし、バッテリー状態を判定します（下表参照）。
車両充電システムチェック: テスターを接続したままエンジンを暖機し、1500〜2000rpmで運転。「CHARGING SYSTEM SCALE ③」を読み取り記録します。

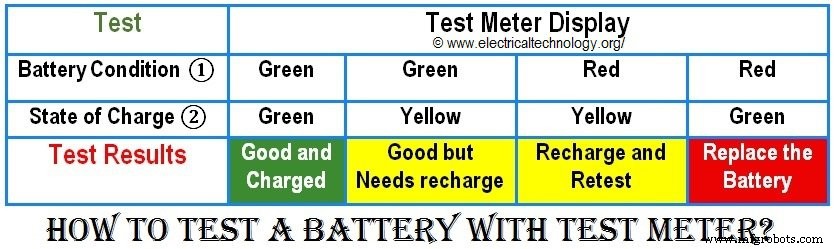

得られた結果を以下の表と照らし合わせ、バッテリー状態を分析してください。

画像をクリックで拡大

合わせて読みたい:

また、スケール③の結果が「OK」であれば、バッテリー充電電流と時間は正常です。「LO」は充電不足、「HI」は過充電を示します。この場合、充電に使用している電圧と電流を点検してください。

警告: バッテリーは爆発する恐れがあり、失明や怪我の原因となります。バッテリー周辺で作業する際は、必ずゴーグルを着用し目を保護してください。

より正確な結果を得るため、バッテリーテスト間はテスターを10分以上冷却してから行ってください。
