ソーイング効率を最大化：適切な材料選定から始める

最良のソーイング結果を得るには、材料特性とサイズが切削にどう影響するかを知ること。

ジェイ・ゴードン、北米セールスマネージャー／ソー＆ハンドツール、L.S.スタレット社

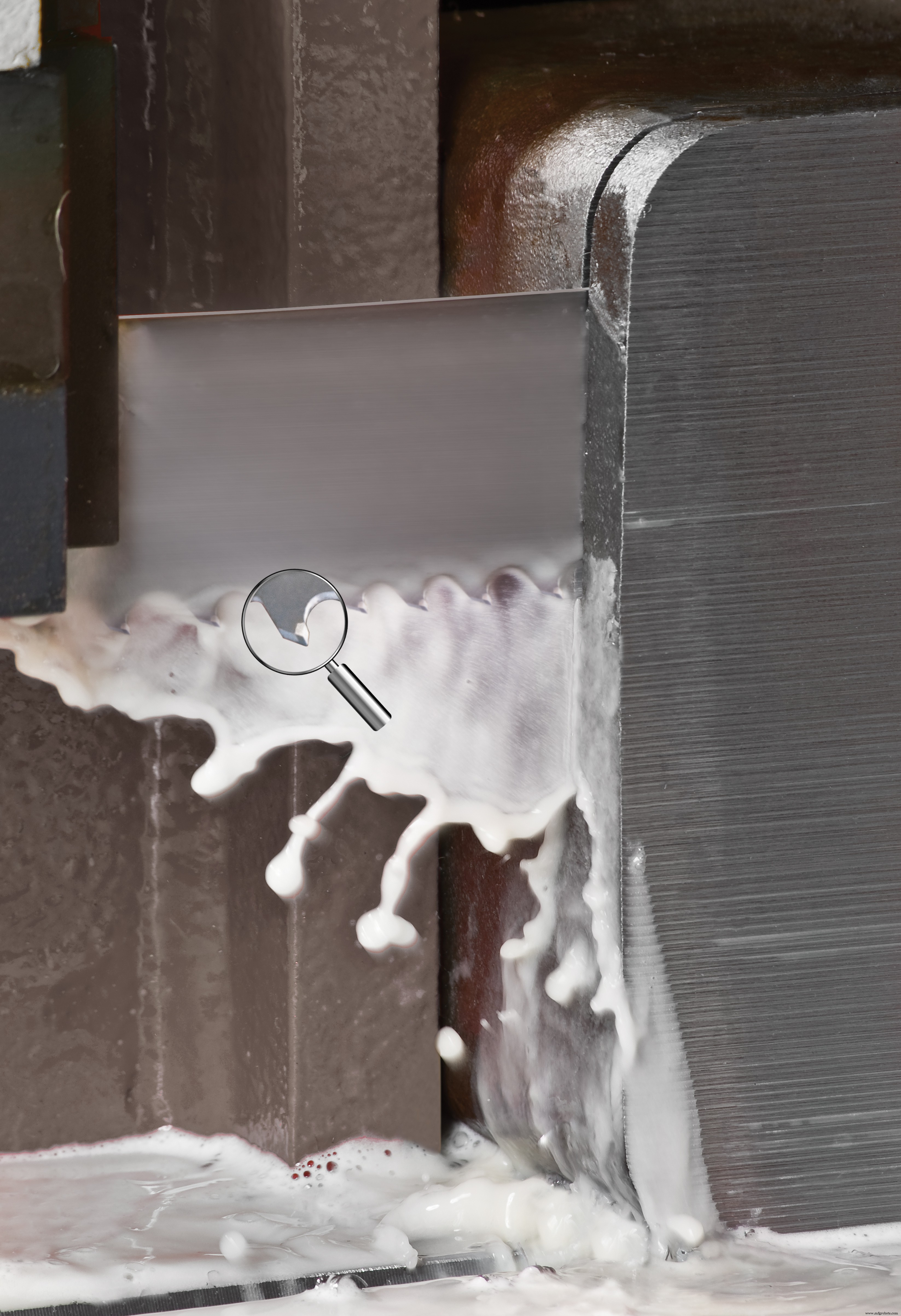

すべての材料は独自の切削課題を提示します。切削開始前に材料特性を理解することが、バンドソーブレード寿命と生産結果を最大化する最良の機会となります。この記事では一般的な経験則を紹介します。

軟らかい材料

軟らかい材料には一般的に炭素鋼、アルミニウム、銅などが含まれます。場合によっては、軟らかい材料が硬い材料と同様に切削困難なことがあります。軟らかい材料は歯のチップポケット（ガレット）を詰まらせやすく、早期摩耗や、最悪の場合、歯飛び（トゥースストリッピング）を引き起こします。

チップポケットが詰まると、歯の先端のみが切削を行うことになります。これによりポケットへのチップ詰まりと各歯への過剰な力が発生します。任意の材料における歯選定の基本ルールは、常に材料内に最低3枚、最大10〜14枚の歯が噛み合うようにすることです。通常これで、ポケットが満杯になる前に歯がチップを掴んで排出できます。軟らかい材料はより速く詰まる傾向があるため、細かいピッチのブレードは避けるのが鉄則です。一般的に、特定の軟らかい材料にもよりますが、ほとんどの場合、細かいピッチより粗いピッチのブレードを選ぶのが良いでしょう。

硬い材料

インコネル、モネル、ハステロイなどの硬い材料は、異なる問題を提示します。これらの材料の切削特性に基づけば、ポケットが詰まることはほぼないため、ブレード選定はそれを反映すべきです。歯は材料に食い込みにくく、通常ははるかに薄いチップを切り出します。これにより、軟らかい材料切削時よりも多くの歯を切削に噛み合わせられるため、経験則の上限側に従ったブレード選定が可能です。

例えば、3インチ（約76mm）のアルミニウムを1.4/2歯ピッチのブレードで切削する場合、常に最低3枚の歯が材料内にある基準を満たします。アルミニウムの切削特性を考慮すれば、これは通常うまく機能します。しかし、同じブレードで同サイズのインコネル718を切削すると、歯が粗すぎて材料に食い込み必要なチップ負荷を得られず、早期ブレード故障を招きます。この場合、3-4歯ピッチを選べば、ポケット詰まりの懸念なくより多くの歯が噛み合い、最適なソーイング生産性と最大ブレード寿命が得られます。

サイズが重要

材料サイズがどの歯ピッチを使うかを決定します。一般的に、材料/部品が小さいほど、歯ピッチは細かくすべきです。逆に、大きな部品には粗い歯ピッチが望ましいです。

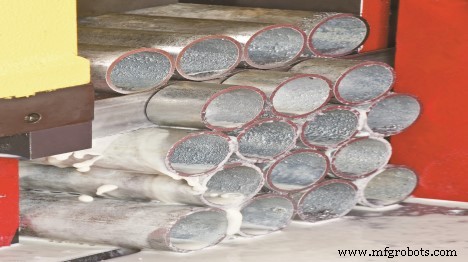

これは束ねた材料にも当てはまります。個々の材料サイズに加え、束全体のサイズも考慮してください。束ね材はブレードピッチ決定時に問題を呈することがあり、完璧な解はないかもしれません。しかし、ソーブレードが切削する「実質的な材料サイズ」を特定して歯ピッチを決定すれば、適切なピッチにたどり着けます。

アプリケーション課題と解決策

アングル材の束切り例では、ある顧客が個々のアングルサイズに基づいて歯選定を行い、約10インチ×10インチ（約250mm×250mm）の束を10/14ピッチブレードで切断していました。束の中央部分は実質的にソリッド状態であるため、10/14ピッチは細かすぎました。スタレットのソー専門家が3-4歯ピッチを推奨したところ、生産性と寿命が劇的に向上しました。

別の例では、ある顧客が長らくスタレットバンドソーブレードを成功裡に使用していました。しかし、ブレード寿命が低下し原因不明という事態に遭遇しました。スタレットに相談したところ、炭素鋼をバイメタルブレードで切削していたところ、新しい仕事でインコネルに切り替えたものの、材質の大きな違いに気づかず、同じブレードと同じ切削条件を使用していたことが判明しました。超硬チップブレードなど別のブレードに切り替え、切削条件を再調整することで、インコネル切削が成功するようになりました。

独自のソーイング用途は多数あり、迷ったときはバンドソーブレードサプライヤーに相談し、手持ちの仕事に最適なブレードを決定するのが最善です。
