PCB製造プロセス完全解説：高品質・高信頼性を実現する製造フローと仕様管理

PCB製造プロセスは多岐にわたります。本記事では、正しい選択ができるよう製造フローの全容を解説し、最後には最良の結果を得るための実践ステップをご案内します。「良質なPCBを求めている」なら、まさに待望の記事です。記事末尾では、お客様からのフィードバックもお待ちしています。

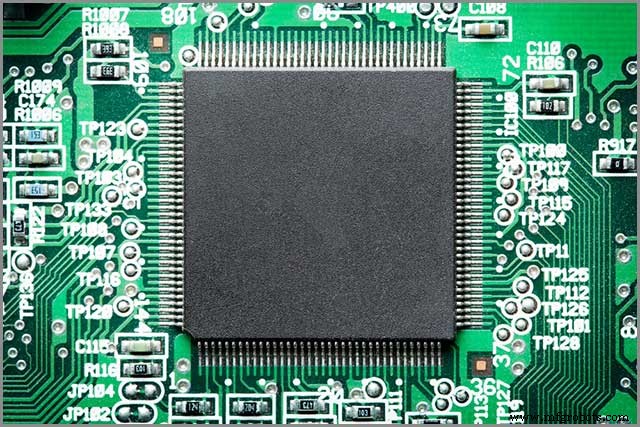

1. PCB製造プロセスの全体像

最適な結果を得るには、決められた手順を確実に踏む必要があります。製造プロセスは大きく2フェーズに分かれます。

1. 設計フェーズ：コンピュータと専用ソフトで設計
2. 製造フェーズ：CAM（コンピュータ支援製造）システムで実行

CAMで実行される主要操作：

• 製造データの入力
• データ検証
• 製造偏差の補正（ラミネーション時の歪み補正スケーリング等）
• パネル化
• デジタルツール出力（銅パターン、ドリルファイル、検査データ等）

パネル化について

複数の小型PCBを1枚のパネルにまとめる工程。同一設計をn回複製した「nパネル」、異なる設計を組み合わせた「マルチパネル」があります。

銅パターン形成は、CAMシステム上のパターンを保護マスクとして銅箔に転写し、不要銅をエッチング除去する工程から始まります。化学エッチングには過硫酸アンモニウムを使用。PTH（スルーホールメッキ）案件では、穴あけ後に無電解銅めっき、さらに電解銅めっきで厚みを確保します。小規模なら浸漬エッチング（塩化第二鉄）も用いられますが、時間がかかるのが難点。攪拌・加熱でエッチング速度向上可能です。

2. フレキシブルPCB製造プロセス

デバイスを基板に合わせるのではなく、基板をデバイスに合わせられるのがフレキシブルPCBの強みです。

2.1 フレキシブルPCBのメリット

• 高信頼性：故障要因となり得る接続部が少ない
• 省スペース：最小限のスペースで実装可能
• コストメリット：必要材料が比較的少ない

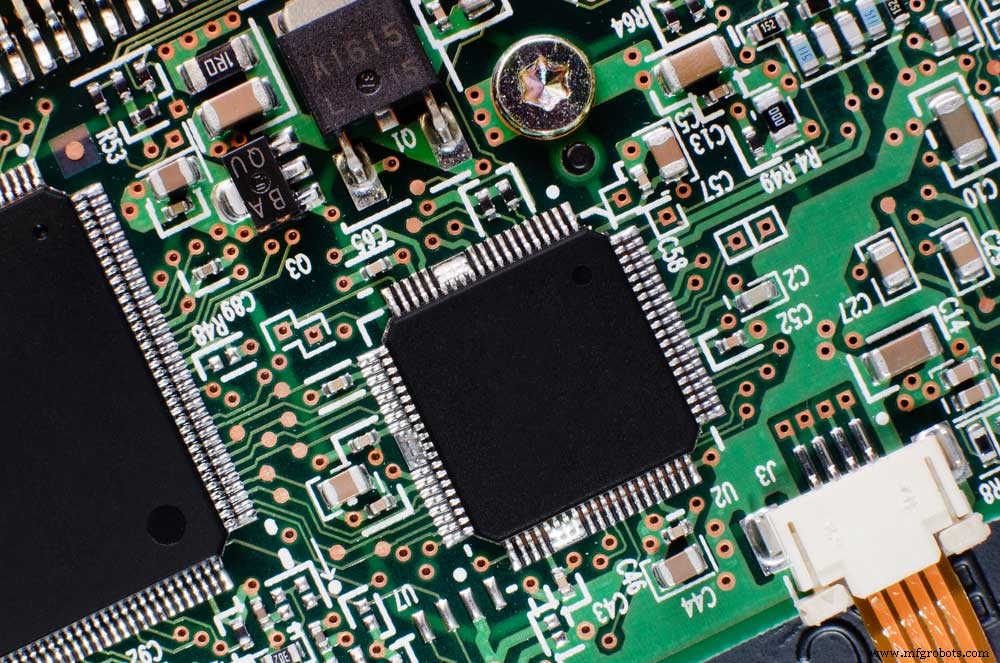

3. PCB製造工程ステップ（インハウス試作フロー）

PCBはブレッドボードに対し、高密度・高信頼性・奇形部品搭載可能などの優位性があります。標準的なPCBはなく、用途ごとに工程は変わります。代表的なインハウス試作フローを紹介します。

ステップ1：回路設計

EAGLE等のCADソフトで基板パターンを設計。製造の要です。

ステップ2：レイアウト印刷

レーザープリンタで適切な紙に黒インクで印刷。部品が全て収まるサイズに。乾燥を待つのがコツ。

ステップ3：レイアウト切り出し・転写

余白を切り落とさず、アイロンで熱圧着。数分で基板と紙が密着。水に浸けて紙を剥がし、微細な紙片は数時間浸けて除去。

ステップ4：エッチング

塩化第二鉄溶液に浸漬、攪拌しながら銅層が見えなくなるまで除去。アセトンで黒色（レジスト）除去。

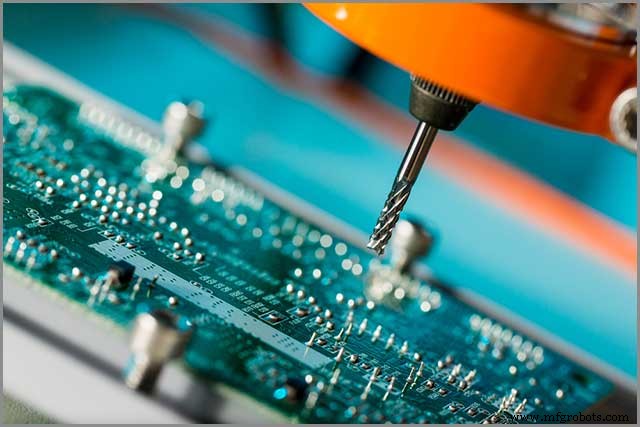

ステップ5：穴あけ

小規模ならルータードリル、大規模なら自動穴あけ機。表面処理（金/ニッケルめっき等）実施。

ステップ6：ソルダーレジスト・検査・実装

非はんだ部をレジストで覆い、検査・実装へ。

4. PCB製造技術の進化

半導体進化・微細化に対応し、PCB技術も進化し続けています。製造はめっき・エッチング・機械加工等の技術群で構成され、各技術にメリット/デメリットがあります。重要なのは「設備精度」です。

4.1 イメージング技術

スクリーン印刷：大型案件向け、低コスト、材料少、専用スクリーン必要。
フォトイメージング：高精度な回路像転写。工具摩耗・応力緩和等の課題あり。

4.2 めっき技術

金属仕上げを施す技術群。電解めっき、無電解めっき、プラズマめっきがあります。

4.3 ラミネート技術

油圧ホットプレス法がベース。継続的改良で多層基板製造にも対応。

4.4 エッチング技術

余分金属除去で平坦面を得る。主薬剤：塩化銅、過酸化水素、硝酸。

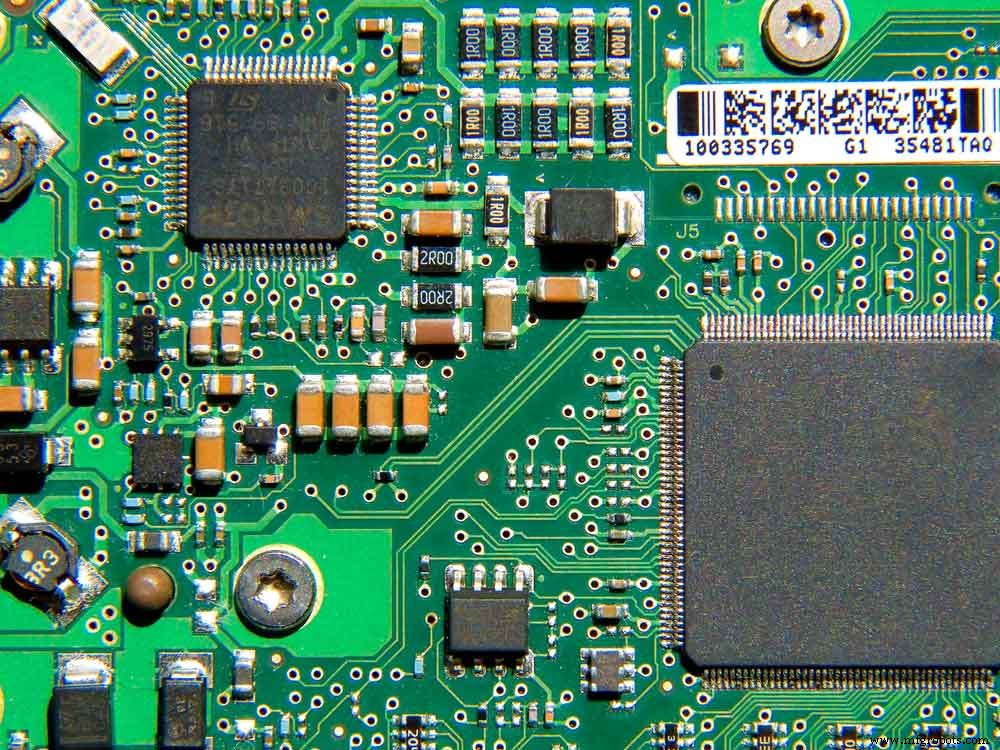

5. 最適な製造仕様（ファブリケーションスペック）の決定

PCBは電子製品の「心臓」。形状・サイズ様々。ファブスペックは機能仕様ではなく、製造可能性・コスト・納期を決める設計要件です。

5.1 押さえるべき仕様項目

• サイズ：面積に比例してコスト上昇。不規則形状は矩形より高コスト。スペース効率化でコスト抑制。
• 複雑さ（層数）：層数＝複雑さの指標。
• 材質：主流はガラスエポキシ「FR-4」（難燃グレード4）。旧FR-2（フェノール紙）は毒性・クラック問題で不採用。特殊用途向けにPEEK、ポリイミド、テフロン等も。板厚は層数と設計寸法で決まる機械的仕様。1.6mmが標準的。1.0mm以下なら薄型基板。
• めっき：露出銅面の半田付け性確保。HASL（熱風レベリング）が一般的。ENIG（無電解ニッケル/浸漬金）は高コストだが平坦性・信頼性優秀。フレキシブル材はスタックアップ中央に配置し外層で保護。

5.2 設計ルール違反（DRC）チェック

仕様決定後は、開発全工程で仕様準拠を継続確認することが必須です。

6. 多層基板製造プロセス

外層は未硬化エポキシ含浸ガラスクロス＋薄銅箔。一般に3層以上を多層基板と呼び、層間に絶縁材を挟み、両面基板を積層します。メッキスルーホール信頼性向上には、耐熱性・寸法安定性に優れた材料選定が必須。層数は偶数が一般的。

6.1 レイアップとボンディング（積層・接合）

オペレーターが大型鋼板上に銅箔・プリプレグ2枚・処理済みコア・プリプレグ2枚・銅箔・アルミプレートの順で積層。これを3パネル分繰り返し、ボンディングプレスで加熱加圧接合。加熱プレートと圧力で層を一体化させます。

7. 結論：WellPCBが提供する価値

高品質PCBをお求めなら、WellPCBが最適です。内部ノウハウから外部情報まで網羅し、ワンストップサービス・高品質製品を提供します。設計データを送付いただければ即時お見積もり可能。10年の製造実績で、あなたの理想の製品を最高品質で実現します。本記事のサブトピックが正しい選択の助けとなり、再びご縁がつながることを願っています。ご質問・ご提案もお気軽にどうぞ。
